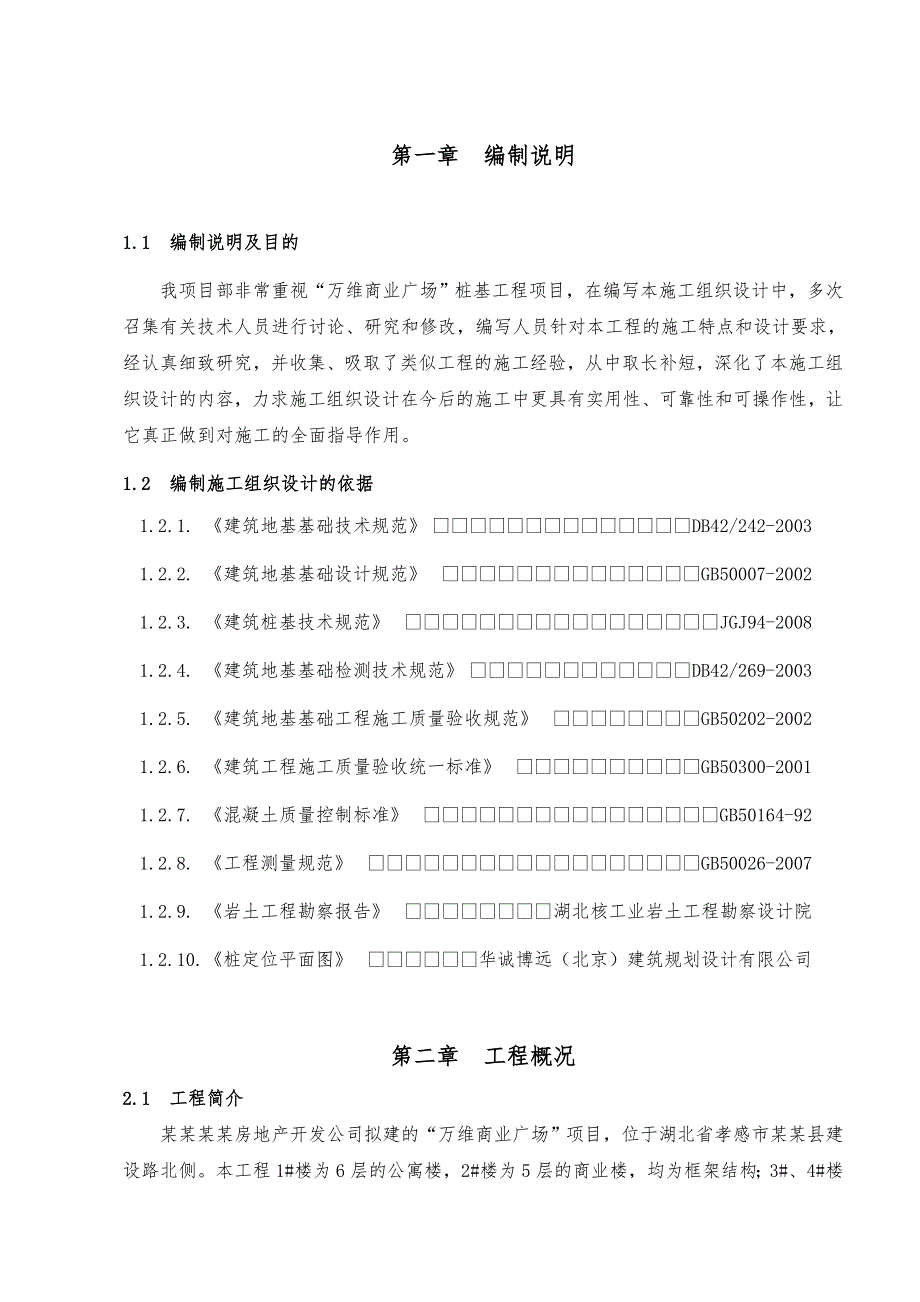

1、第一章 编制说明1.1 编制说明及目的我项目部非常重视“万维商业广场”桩基工程项目，在编写本施工组织设计中，多次召集有关技术人员进行讨论、研究和修改，编写人员针对本工程的施工特点和设计要求，经认真细致研究，并收集、吸取了类似工程的施工经验，从中取长补短，深化了本施工组织设计的内容，力求施工组织设计在今后的施工中更具有实用性、可靠性和可操作性，让它真正做到对施工的全面指导作用。1.2 编制施工组织设计的依据1.2.1. 建筑地基基础技术规范DB42/242-20031.2.2. 建筑地基基础设计规范GB50007-20021.2.3. 建筑桩基技术规范JGJ94-20081.2.4. 建筑地基基
2、础检测技术规范DB42/269-20031.2.5. 建筑地基基础工程施工质量验收规范GB50202-20021.2.6. 建筑工程施工质量验收统一标准GB50300-20011.2.7. 混凝土质量控制标准GB50164-921.2.8. 工程测量规范GB50026-20071.2.9. 岩土工程勘察报告湖北核工业岩土工程勘察设计院1.2.10.桩定位平面图华诚博远（北京）建筑规划设计有限公司第二章 工程概况2.1 工程简介某某某某房地产开发公司拟建的“万维商业广场”项目，位于湖北省孝感市某某县建设路北侧。本工程1#楼为6层的公寓楼，2#楼为5层的商业楼，均为框架结构；3#、4#楼为28层的

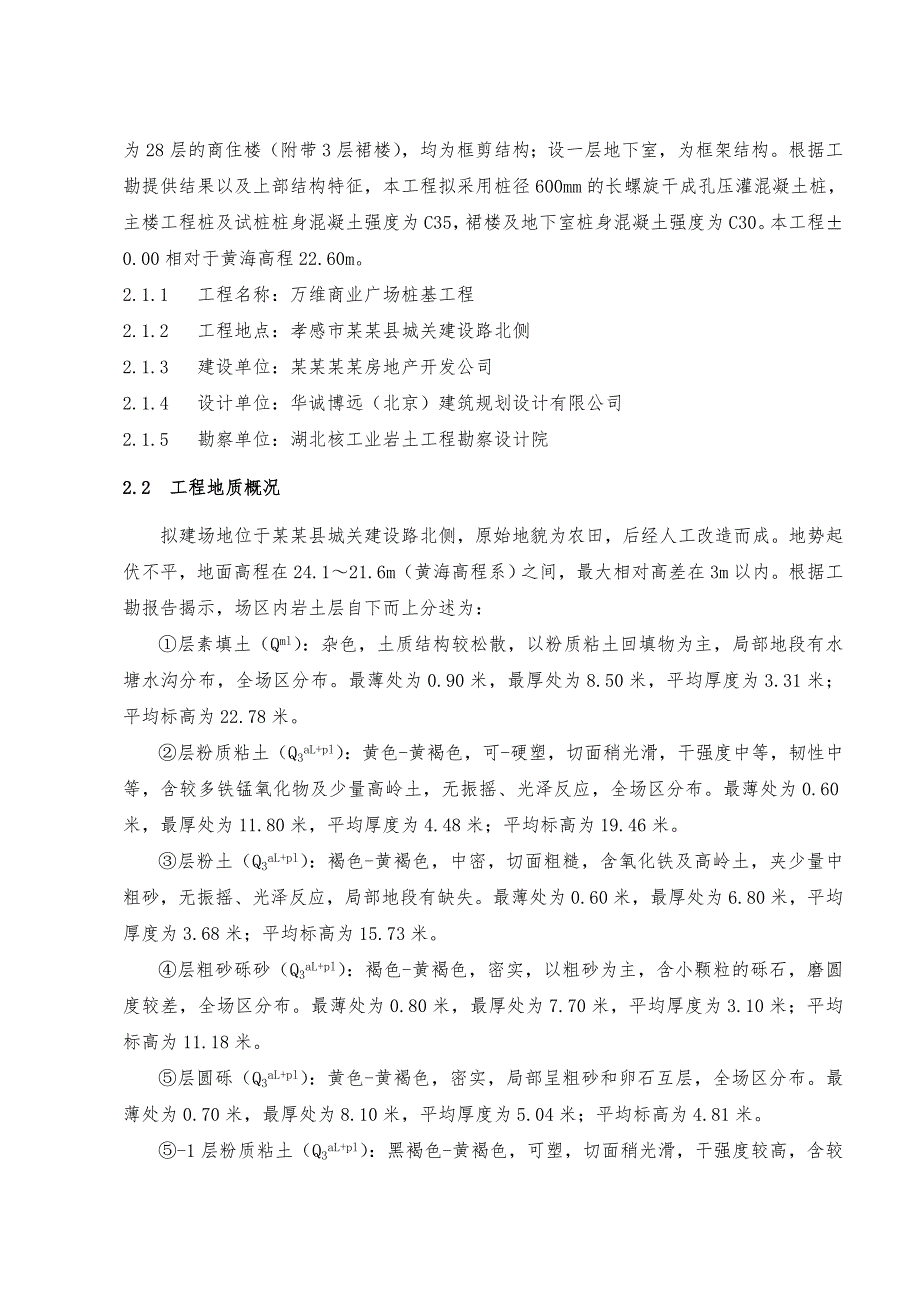

3、商住楼（附带3层裙楼），均为框剪结构；设一层地下室，为框架结构。根据工勘提供结果以及上部结构特征，本工程拟采用桩径600mm的长螺旋干成孔压灌混凝土桩，主楼工程桩及试桩桩身混凝土强度为C35，裙楼及地下室桩身混凝土强度为C30。本工程0.00相对于黄海高程22.60m。2.1.1 工程名称：万维商业广场桩基工程2.1.2 工程地点：孝感市某某县城关建设路北侧2.1.3 建设单位：某某某某房地产开发公司2.1.4 设计单位：华诚博远（北京）建筑规划设计有限公司2.1.5 勘察单位：湖北核工业岩土工程勘察设计院2.2 工程地质概况拟建场地位于某某县城关建设路北侧，原始地貌为农田，后经人工改造而成。
4、地势起伏不平，地面高程在24.121.6m（黄海高程系）之间，最大相对高差在3m以内。根据工勘报告揭示，场区内岩土层自下而上分述为：层素填土（Qml）：杂色，土质结构较松散，以粉质粘土回填物为主，局部地段有水塘水沟分布，全场区分布。最薄处为0.90米，最厚处为8.50米，平均厚度为3.31米；平均标高为22.78米。层粉质粘土（Q3aL+pl）：黄色-黄褐色，可-硬塑，切面稍光滑，干强度中等，韧性中等，含较多铁锰氧化物及少量高岭土，无振摇、光泽反应，全场区分布。最薄处为0.60米，最厚处为11.80米，平均厚度为4.48米；平均标高为19.46米。层粉土（Q3aL+pl）：褐色-黄褐色，中密，

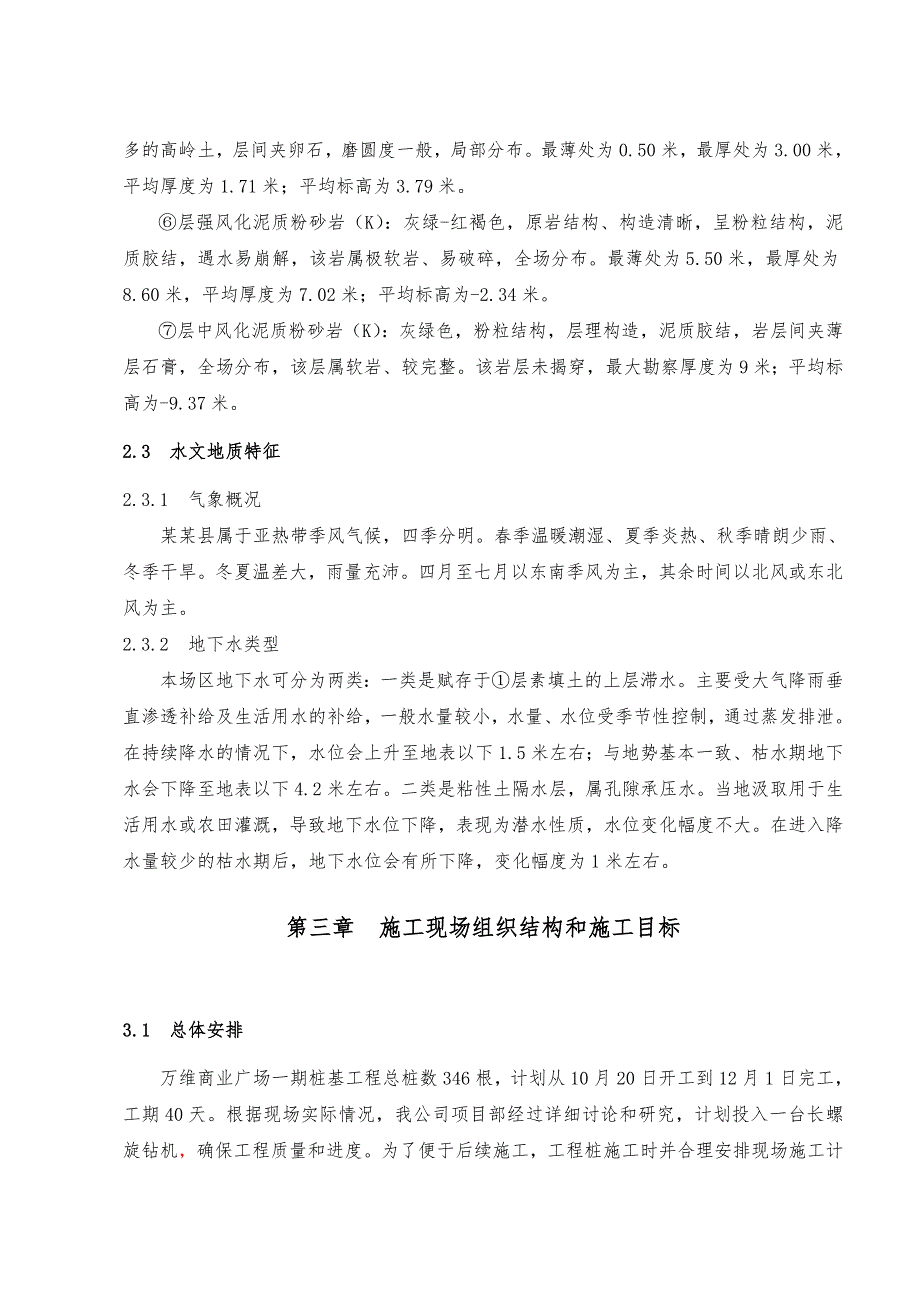

5、切面粗糙，含氧化铁及高岭土，夹少量中粗砂，无振摇、光泽反应，局部地段有缺失。最薄处为0.60米，最厚处为6.80米，平均厚度为3.68米；平均标高为15.73米。层粗砂砾砂（Q3aL+pl）：褐色-黄褐色，密实，以粗砂为主，含小颗粒的砾石，磨圆度较差，全场区分布。最薄处为0.80米，最厚处为7.70米，平均厚度为3.10米；平均标高为11.18米。层圆砾（Q3aL+pl）：黄色-黄褐色，密实，局部呈粗砂和卵石互层，全场区分布。最薄处为0.70米，最厚处为8.10米，平均厚度为5.04米；平均标高为4.81米。-1层粉质粘土（Q3aL+pl）：黑褐色-黄褐色，可塑，切面稍光滑，干强度较高，含较多
6、的高岭土，层间夹卵石，磨圆度一般，局部分布。最薄处为0.50米，最厚处为3.00米，平均厚度为1.71米；平均标高为3.79米。层强风化泥质粉砂岩（K）：灰绿-红褐色，原岩结构、构造清晰，呈粉粒结构，泥质胶结，遇水易崩解，该岩属极软岩、易破碎，全场分布。最薄处为5.50米，最厚处为8.60米，平均厚度为7.02米；平均标高为-2.34米。层中风化泥质粉砂岩（K）：灰绿色，粉粒结构，层理构造，泥质胶结，岩层间夹薄层石膏，全场分布，该层属软岩、较完整。该岩层未揭穿，最大勘察厚度为9米；平均标高为-9.37米。2.3 水文地质特征2.3.1 气象概况某某县属于亚热带季风气候，四季分明。春季温暖潮湿、
7、夏季炎热、秋季晴朗少雨、冬季干旱。冬夏温差大，雨量充沛。四月至七月以东南季风为主，其余时间以北风或东北风为主。2.3.2 地下水类型本场区地下水可分为两类：一类是赋存于层素填土的上层滞水。主要受大气降雨垂直渗透补给及生活用水的补给，一般水量较小，水量、水位受季节性控制，通过蒸发排泄。在持续降水的情况下，水位会上升至地表以下1.5米左右；与地势基本一致、枯水期地下水会下降至地表以下4.2米左右。二类是粘性土隔水层，属孔隙承压水。当地汲取用于生活用水或农田灌溉，导致地下水位下降，表现为潜水性质，水位变化幅度不大。在进入降水量较少的枯水期后，地下水位会有所下降，变化幅度为1米左右。第三章 施工现场组
8、织结构和施工目标3.1 总体安排万维商业广场一期桩基工程总桩数346根，计划从10月20日开工到12月1日完工，工期40天。根据现场实际情况，我公司项目部经过详细讨论和研究，计划投入一台长螺旋钻机，确保工程质量和进度。为了便于后续施工，工程桩施工时并合理安排现场施工计划，以免与其它施工环节相冲突3.2 施工现场组织结构项目经理技术负责人施工员质检员安全员资料员材料员钢筋班钻机班混凝土班项目部主要管理人员职责分配序号职务姓名职称主要职责1项目经理朱克冰工程师1) 代表企业全面履行本工程施工承包合同；2) 负责对内、对外工程联系和协调；3) 负责对项目部人员、资金的管理和调度；4) 负责材料的购置
9、和调配。2技术负责人李四清工程师1) 负责组织编制施工组织设计；2) 负责图纸会审和技术交底；3) 负责组织质量检验和评定工作；4) 负责组织编制重大技术方案和质量处理方案；5) 负责项目部质量保证体系的建立及实施。3施工员工程师1) 及时、准确地测量轴线、标高、桩位；2) 对施工图纸施工组织设计、作业指导书等进行交底；3) 对关键工序、特殊工序进行跟踪检查，形成各种产品质量记录。4)负责日常施工中的技术问题的处理。4质检员工程师1) 负责对进货过程和最终质量的检验和试验落实“三检制”；2) 复核红线、轴线、桩位和标高；3) 制定和落实纠正预防措施，并对一般不合格品进行处置。5资料员助理工程师
10、负责全部工程技术资料的发放及回收。6安全员助理工程师1) 协助项目经理全面指挥、协调生产；2) 负责施工设备的调配和管理；3) 负责劳动力的组织和管理；4) 负责施工现场安全文明施工和后勤保卫工作。7材料员助理工程师负责材料采购、备件的选购。3.3 施工管理目标3.3.1 质量目标：合格。3.3.2 工期目标：安排1台机械设备，在合同规定的工作日内完成全部的工程桩施工。3.3.3 安全目标：优良。杜绝任何重伤和死亡事故发生。杜绝任何重大设备事故发生。3.3.4 文明施工目标：划分生活区和作业区，规划道路，平整场地，物流有序，施工顺畅。达到市级文明施工现场标准。第四章、施工准备工作4.1技术准备
11、4.1.1图纸会审：1) 项目部技术人员在收到图纸后，认真阅读图纸，领会设计意图，记录下图纸中不明之处，提出合理建议，形成统一内审记录。2) 参与有建设、监理、设计、地勘、施工等单位参加的施工图纸技术交底和图纸会审会议，作为施工指导文件的一部份。4.1.2编制技术质量文件由项目技术负责人在图纸会审的基础上组织编写施工组织设计；针对工程特点进行技术交底。由技术负责人对施工员、质检员交底，施工员对工长交底，工长对作业班交底。交底内容包括轴线，标高、钻进深度、提钻要求、灌注、桩顶标高控制、焊接钢筋笼要求等。4.1.3施工员负责对各种材料取样，复检工作，由质检员监督执行，并签字认可。4.1.4测量工作
12、(1) 施工员根据红线点和总平面图对建设单位提供的控制点复检无误后方可引用。(2) 建立整个场区测量控制体系，主控点应建立在不受破坏之处，辅控点应建立在不受干扰，便于使用之处。(3) 场区内按施工情况，每栋建筑物应设立1个以上水准点。(4) 施工测量应符合设计图纸和工程测量规范（GB 50026-2007）中有关规定。4.2 劳动力组织准备4.2.1劳动力配置表序号工人岗位人数备注1司机22指挥23泵机操作24钢筋工35钻机组86后勤人员2合计194.3 机具设备、材料计划4.3.1根据场地条件、设计桩楼以及工期要求，我公司计划调用1台长螺旋钻机及其配套设备，各设备列表如下：设备名称型号数量备
13、注长螺旋钻孔灌注桩机CFG241台砼泵HBT60C1台电焊机BX1-402台小挖机601台气割设备1套全站仪1台4.3.2材料及水电计划材料名称规格计划用量备 注二级钢筋1481T根据施工图纸计算二级钢筋126228 kg根据施工图纸计算一级钢筋8盘圆24.22T根据施工图纸计算混凝土C30(c35)2400立方概算数据电360KW业主提供水1寸水管业主提供第五章、主要施工方法5.1 施工原理长螺旋钻孔泵压砼灌注桩是一种利用电动机经减速机带动钻杆旋转，使钻头、螺旋叶片旋转削土，被切土块随螺旋叶片旋转上升排出孔外，当钻头钻至设计的持力层后，再在原位进行空转清底后，边泵压砼边提钻至孔口，然后植入钢
14、筋笼成桩的施工工艺。其优势是成孔速度快，钻具提升和灌注混凝土一气呵成，桩身质量能有效保证；现场不会产生大量泥浆，方便文明施工；成桩对地基土的挤压不大，不会造成对周围地下管网造成影响。5.2 工艺流程根据建设单位给定的控制桩测放桩位并移机至桩位，对中并将钻机调平。施工第一根桩时，应先开动砼输送泵，泵送水及砂浆流通管道，然后泵送砼将砼管道中的砂浆压出管道，从而润滑管道并使整个管道充满砼，关闭钻头上的契形活门，然后开始钻进。钻至设计孔深并将钻杆提升0.30.5m开始泵送砼，边提升边灌注砼，灌至设计标高后继续泵送砼，保证超灌500mm。提出钻头，移开钻机露出桩位，清除桩周浮土，运用平板振动器垂直下放钢筋笼至设计标高。移机至下一根桩。详见工艺流程图5.2.1 工艺流程图场地平整桩位放线钻机就位，孔位校正长螺旋成孔清除孔内废渣成孔验收泵压混合料成桩下钢筋笼搅拌混合料第六章、施工技术保证措施6.1材料要求钢筋：施工所用的钢筋，均要附有“材质证明”，同一批号、同一规格按规范要求取样一组进行“抗拉、抗压、抗弯”
