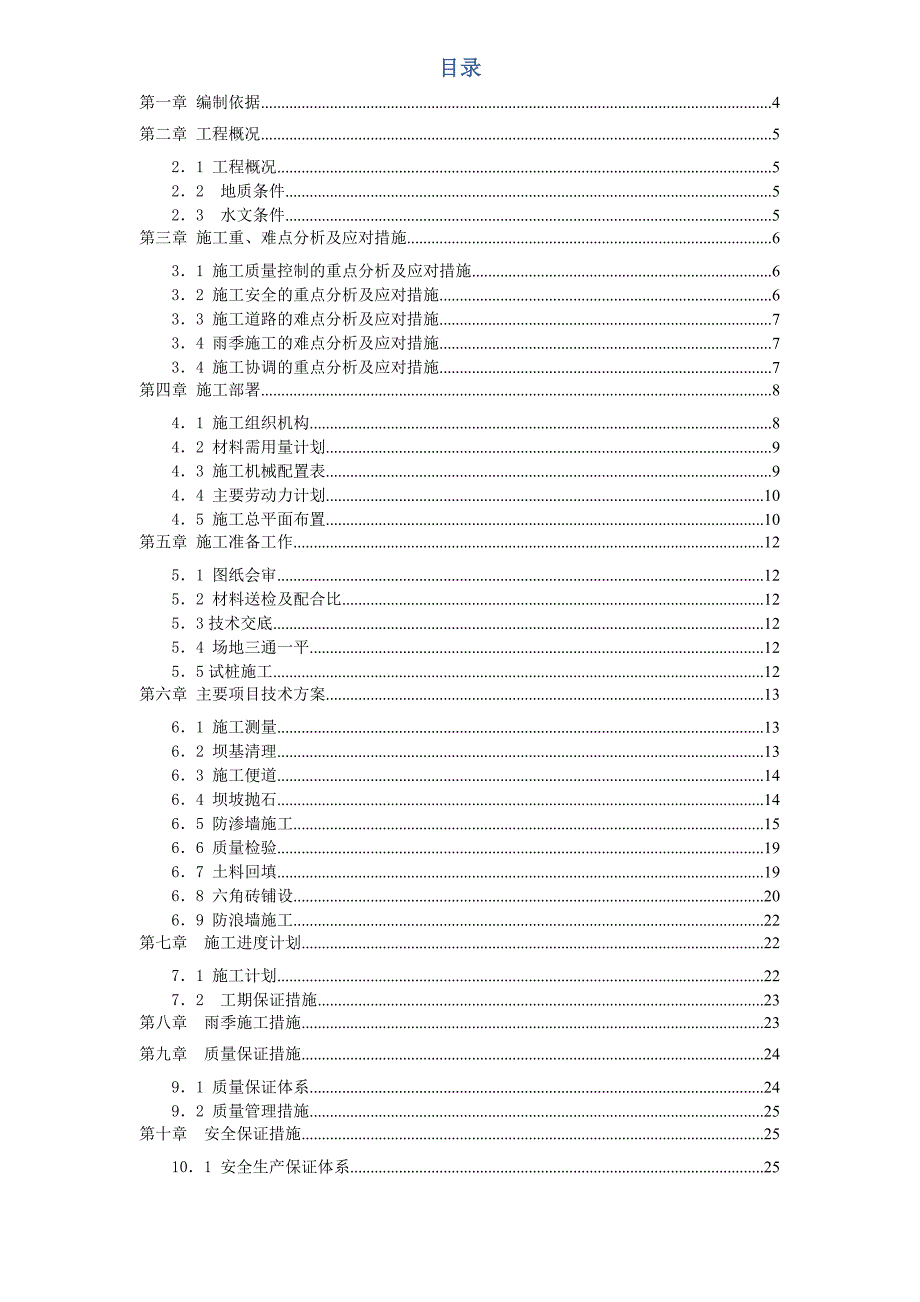

1、五矿.哈施塔特项目水 利 工 程大坝施工方案编 制 人： 审 核 人： 审 批 人： 编制单位： 深圳泛华工程集团有限公司 编制日期： 2011 年 7 月 19 日 目录第一章 编制依据4第二章 工程概况521 工程概况522 地质条件523 水文条件5第三章 施工重、难点分析及应对措施631 施工质量控制的重点分析及应对措施632 施工安全的重点分析及应对措施633 施工道路的难点分析及应对措施734 雨季施工的难点分析及应对措施734 施工协调的重点分析及应对措施7第四章 施工部署841 施工组织机构842 材料需用量计划943 施工机械配置表944 主要劳动力计划1045 施工总平面布

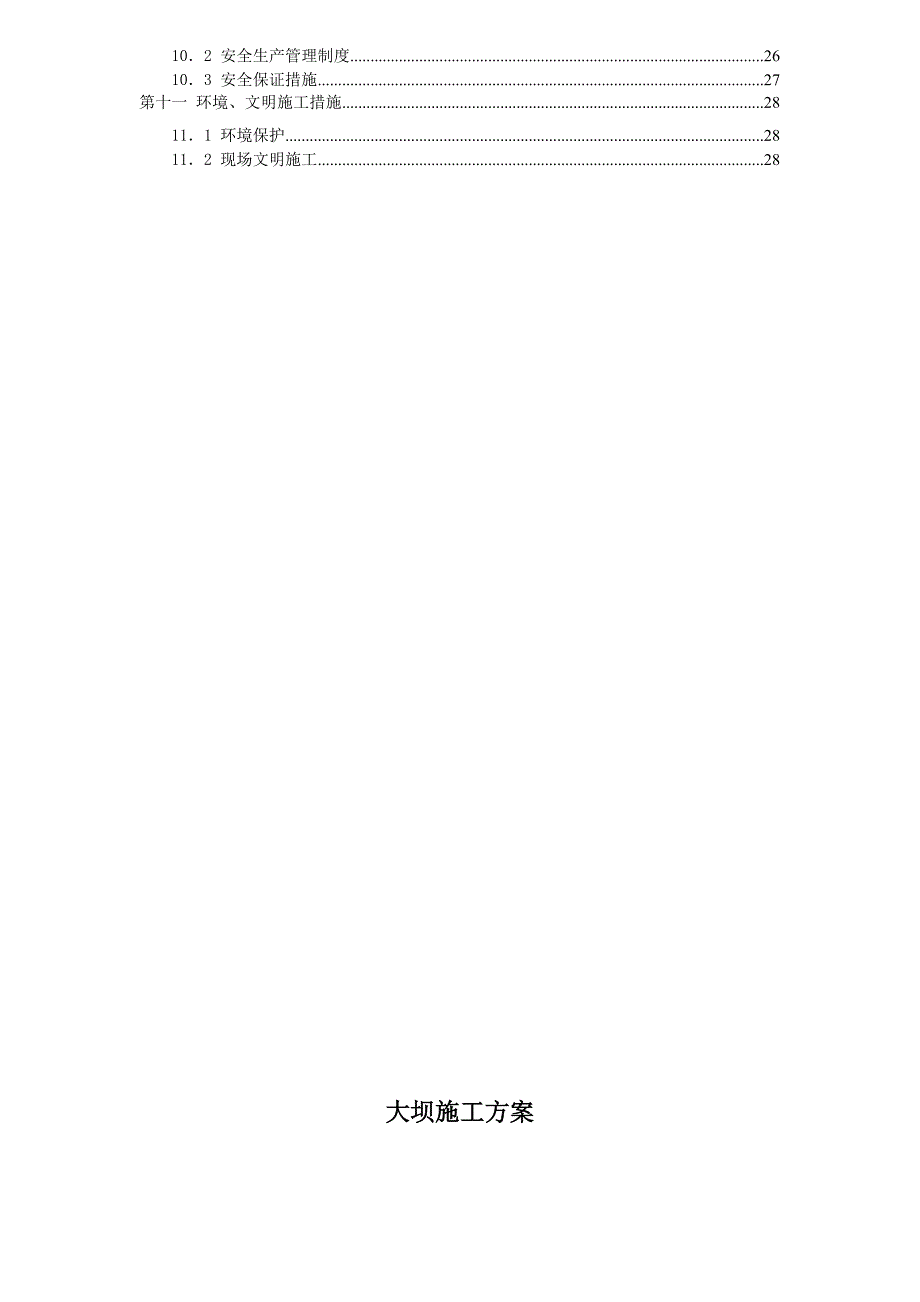

2、置10第五章 施工准备工作1251 图纸会审1252 材料送检及配合比1253技术交底1254 场地三通一平1255试桩施工12第六章 主要项目技术方案1361 施工测量1362 坝基清理1363 施工便道1464 坝坡抛石1465 防渗墙施工1566 质量检验1967 土料回填1968 六角砖铺设2069 防浪墙施工22第七章 施工进度计划2271 施工计划2272 工期保证措施23第八章 雨季施工措施23第九章 质量保证措施2491 质量保证体系2492 质量管理措施25第十章 安全保证措施25101 安全生产保证体系25102 安全生产管理制度26103 安全保证措施27第十一 环境、文
3、明施工措施28111 环境保护28112 现场文明施工28大坝施工方案第一章 编制依据（一） 惠州市华禹水利水电工程勘测设计有限公司设计的施工图纸 惠州麦田岭项目水利工程(大坝)施工设计图集；（二） 博罗碧华小镇一期岩土工程详细勘察报告；（三） 水利水电工程施工质量检验评定规程（SL176-2007）；（四） 水利水电工程施工通用安全技术规程（SL398-2007）；（五） 堤防工程施工规范（SL260-98）；（六） 施工现场临时用电安全技术规JGJ46-2005；（七） 地基处理手册；（八） 国家现行的建筑工程法律、法规等；（九） 结合本工程现场实际情况。第二章 工程概况21 工程概况本工
4、程位于博罗县鸡麻地村麦田岭，为水车坑水库大堤坝加固工程，大坝防浪墙起点座标： X=.40、Y=385329274.24；终点座标：X=.02、Y=.6；全长479.25 m ；搅拌桩起点座标：X=.29、Y=.08；终点座标：X=.91、Y=. 97；全长287.16 m 。主要内容包括：抛石培坡防护、六角砖及绿化坡面、水泥搅拌桩防渗墙、坝后台湾草护坡及坝坡面防浪墙等；最大抛石深度约：h=6.2m；最大抛石宽度约：L=26m，分1 m和1.5m两级台阶。22 地质条件1、大坝地质由上往下分为第四系填土层（Q4ml）、层厚6.3-20m；2、第四系冲积层（Q4al）、层厚2.5-4m；3、第四系
5、残积层（Qel）、层厚1.6-11.8m；4、燕山期花岗岩（r)）、层厚2.2-6.3m。5、若施工中发现与地质情况不相符，要及时通知相关单位研究处理。23 水文条件1、地下水位埋深1-6.7 m。混合水位相应标高压锅7.74-28.75 m。2、地下水评价为：分解类具中等腐蚀性，分解结晶复合类和结晶类无腐蚀性。第三章 施工重、难点分析及应对措施31 施工质量控制的重点分析及应对措施一、重点分析大坝南侧是水车坑水库，北侧是高层住宅区，是重要堤防工程，防渗质量要求高，质量控制是重点之一。二、应对措施1、管理上保证。公司将选派有类似经验的项目管理班子进行管理。配备质量主任，及多名质检员进行全过程控
6、制。及时发现及时纠正，确保每一个分部分项工程验收合格以上。2、施工人员保证。选择一支长期有实战经验的施工作业队伍，以技术工人为主的队伍。3、技术交底。施工前对工人作详细的技术交底，确保每一个工人明白每一个施工工序的做法，并在施工过程中选择一地块进行样板教育，做到理论与实践相结合。4、选择合格材料，做好材料检测，并切实按规范施工，确保工程质量达到设计要求。32 施工安全的重点分析及应对措施一、重点分析堤坝临近湖边长期受湖水渗透，雨季易受的雨水冲刷，造成湖侧坡体塌陷、滑移，容易使施工机械侧翻入湖内，确保施工安全是重点。二、应对措施1、安排专职安全员进行现场指挥，做好班前安全教育；2、对机具设备经常
7、进行保养和定期维修，消灭一切安全隐患；3、施工现场设安全标志，配备充足的照明灯具，确保施工现场有足够的照明，为夜间施工生产和车辆行驶创造条件。33 施工道路的难点分析及应对措施一、难点分析大坝顶道路正是临设及土建施工的材料运输主要通道，施工道路狭窄，确保施工期间道路畅通是难点。二、应对措施1、坝坡土方挖运、坝顶搅拌桩施工、抛石培坡等分项工程的施工须密切配合，合理安排，分段施工，减少相互间的影响。2、抛石完成顶层标高，碾压后面铺石粉层作为运输道路，并在高填区另修建一条便道，作为分流临设及材料运输道路，车辆尽量不在坝顶通行。3、派专人指挥，合理调度。34 雨季施工的难点分析及应对措施一、难点分析本
8、工程所有工作面均是露天作业，受雨季影响非常大，因此合理安排工程的流水作业，加强工期和季节性施工管理是难点。二、应对措施1、项目经理部成立防汛抗洪小组，制定切实可行的雨季施工方案，根据地形对场地排水系统进行合理布置，以保证坝面路基水流畅通，不积水。2、并安排专职安全员做好雨后巡逻，做好相关防护措施，确保不发生任何安全事故。3、做好防暴雨、台风等季节性施工措施 。34 施工协调的重点分析及应对措施一、重点分析本工程抛石量大，投入材料多、施工机械多，作业工序交叉，因此本工程施工须密切配合，穿插流水作业，如何协调好机械、材料调配以及资金的安排，是本工程的重点之一。二、应对措施1、施工期间配备的项目管理
9、班子由善于组织协调的人员组成，统一协调、合理调度。 2、选择经验丰富的，具有良好素质的作业人员参加本工程施工。 3、配置足够的性能精良的施工机械、设备用于本工程，加快施工进度。4、本工程主要材料是块石，主要材料提前统计需求量，定好供应商，由材料采购部门统一定价、采购、供应，按进度提前进场。 5、加强资金使用管理，及时制定资金使用计划，合理、有效、灵活运用资金，保证人、材、机正常运转，确保投资有效利用率达到 100%。第四章 施工部署41 施工组织机构1、严格实行“项目法”施工，实行项目经理责任制，由公司优秀的项目经理组建的项目经理部来负责此工程的具体施工管理，项目经理将对质量、工期、安全、成本
10、及文明施工全面负责。2、安排有丰富施工经验的工程师组成项目经理部管理班子，各施工管理职能部门在项目经理部的指导下做到有计划的组织施工，确保工程优质高速地完成。3、施工组织机构施工组织管理机构框架图项目经理项目副经理技术负责人列行政部技术部商务部工程部土石方班组照明工程普工班组砌体班组混凝土班组搅拌桩班组根据实际情况配备施工力量雄厚的专业队伍，合理分工，科学管理，具体配备如下：1、土石方班组：负责坝体土方挖填及抛石的施工。2、混凝土班组：负责对混凝土防浪墙及护脚的施工。3、搅拌桩班组：负责防渗墙水泥搅拌桩的施工。4、砌体班组： 负责六角砖铺设的施工。5、普工班组： 负责抽排水、墙背回填打夯及场地
11、的清理。42 材料需用量计划、材料及时供应是施工进度的必要条件，由材料员直接联系解决。、根据实际情况制订各种材料的具体进场日期和进场数量。、进场材料由专人负责进场验收，禁止不合格材料进场。4、六角砖、块石、水泥、钢筋等材料按照施工进展进场。43 施工机械配置表序号机械名称规格单位数量状况1CAT挖土机3.m3台6良好2振动式压路机20t台2良好3推土机TY320台2良好铲车ZL50C台1良好自卸汽车16T辆16良好4洒水车8T辆1良好5振动式打夯机2.2KW台5良好6搅拌桩机HT-5台2良好钢筋切断机GJ5-40台1良好钢筋弯曲机7.5KW台1良好44 主要劳动力计划 序号技术工种人 数8月9
12、月10月1施工员3332测量人员4443安全员1114机械操作员1111115司机1616166砌筑技术工30307搅拌桩技术工12008混凝土技术工618189普工1212128合计65959545 施工总平面布置1、布置原则在平面布置中，应充分考虑好施工机械设备、施工道路、现场出入口、临时堆放场地的优化合理布置。2、临设布置（1）、办公及生活临设设置连续、密闭的围墙，高度不低于2.5米，牢固完整，整齐美观，围墙外部做简易装饰，色彩与周围环境协调。场地出入口庄重美观，门扇作成密闭不透式。（2）、现场设置工程标牌（五牌一图）：1、施工总平面图，2、工程概况牌，3、文明施工管理牌4、组织网络牌，
13、5、安全纪律牌，6、 防火须知牌（3）、工程概况牌设置在工地大门入口处，载明项目名称，规模，开、竣工日期，施工许可证号，建设单位，设计单位，质量、安全监督单位，施工单位，监理单位等。3、现场布置（1）、为了使用及管理的方便，施工材料堆放应尽量设在靠近施工区域邻近的地方，集中放置钢筋、水泥、六角砖等材料，以减少发生二次搬运为原则，面铺100厚4%水泥石粉层整平碾压密实，共500m2。（2）、本工程使用设备较多，主要机械如挖掘机、压路机、自卸车、桩机等可就近停放在材料堆放区附近。（3）、现场的布置详见 附图1：施工总平面布置图 。4、施工便道为保证施工期间的运输道路畅通无阻，沿坝体北侧高填区修筑施工便道，作为应急抢险通道，路面宽6米，共长580m，采用30 cm厚石渣基层，20cm厚6%水泥石粉面层；路边设置梯形1000*1000排水沟，长650 m，用1：3水泥砂浆抹面，安装DN1000砼管20 m。详见 附图1：施工总平面布置图。5、施工用电布置 （1）、现场施工用电在榕东变电站就近接驳外，自备2台250KW的发电机组作备用。
