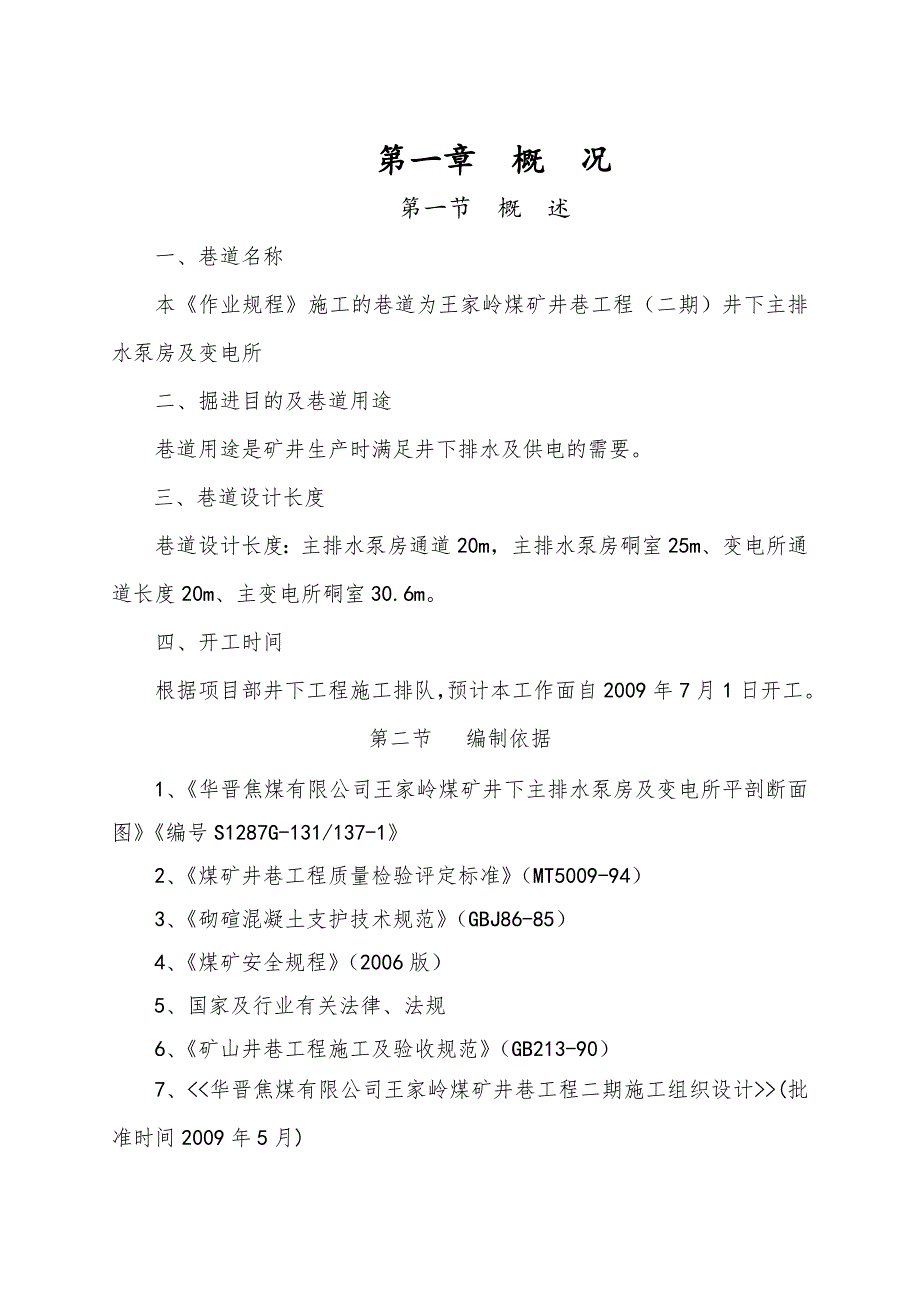

1、第一章 概 况第一节 概 述一、巷道名称本作业规程施工的巷道为王家岭煤矿井巷工程（二期）井下主排水泵房及变电所二、掘进目的及巷道用途巷道用途是矿井生产时满足井下排水及供电的需要。三、巷道设计长度巷道设计长度：主排水泵房通道20m，主排水泵房硐室25m、变电所通道长度20m、主变电所硐室30.6m。四、开工时间根据项目部井下工程施工排队，预计本工作面自2009年7月1日开工。 第二节 编制依据1、华晋焦煤有限公司王家岭煤矿井下主排水泵房及变电所平剖断面图编号S1287G-131/137-12、煤矿井巷工程质量检验评定标准（MT5009-94）3、砌碹混凝土支护技术规范（GBJ86-85）4、煤矿

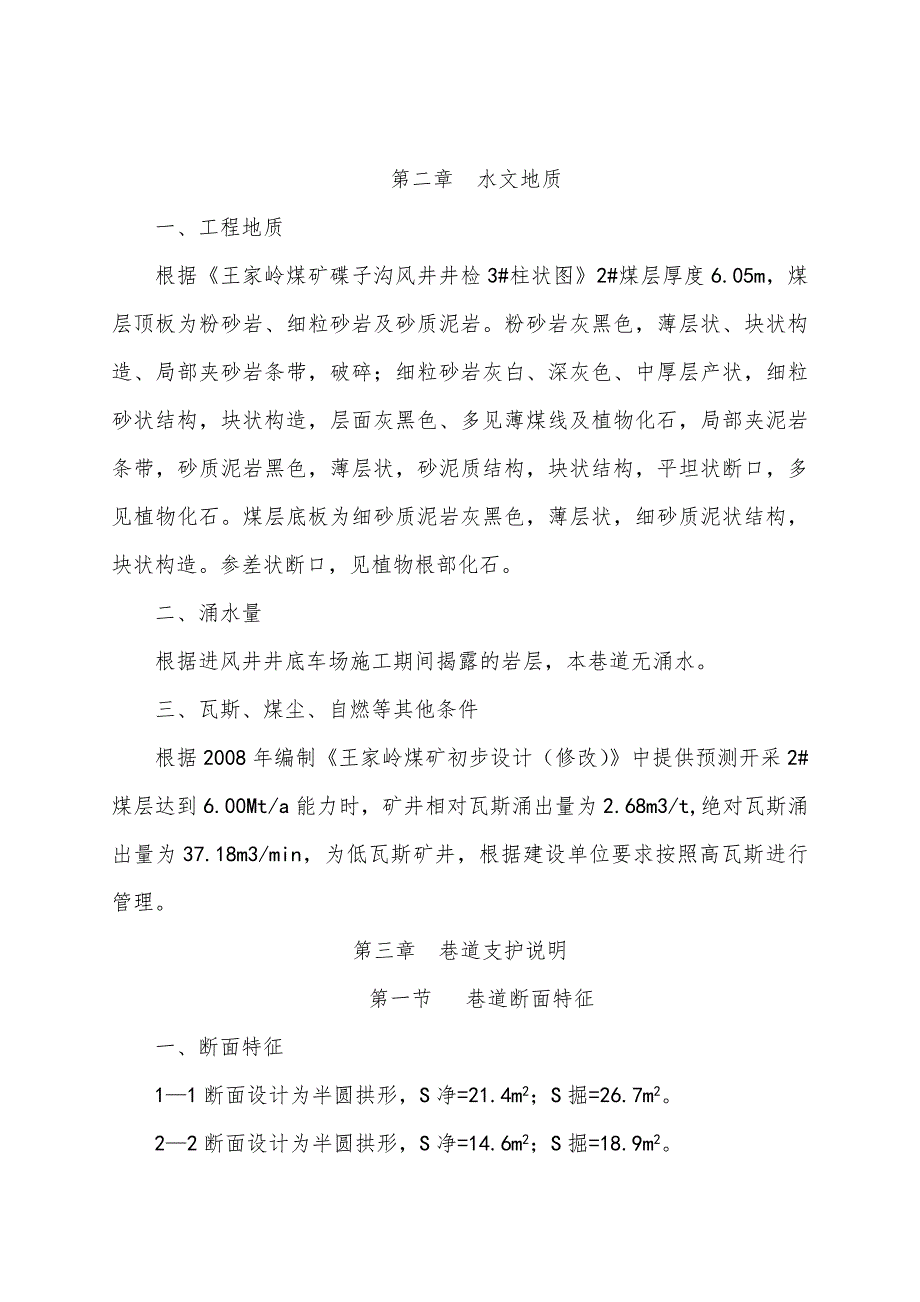

2、安全规程（2006版）5、国家及行业有关法律、法规6、矿山井巷工程施工及验收规范（GB213-90）7、(批准时间2009年5月)第二章 水文地质一、工程地质根据王家岭煤矿碟子沟风井井检3#柱状图2#煤层厚度6.05m，煤层顶板为粉砂岩、细粒砂岩及砂质泥岩。粉砂岩灰黑色，薄层状、块状构造、局部夹砂岩条带，破碎；细粒砂岩灰白、深灰色、中厚层产状，细粒砂状结构，块状构造，层面灰黑色、多见薄煤线及植物化石，局部夹泥岩条带，砂质泥岩黑色，薄层状，砂泥质结构，块状结构，平坦状断口，多见植物化石。煤层底板为细砂质泥岩灰黑色，薄层状，细砂质泥状结构，块状构造。参差状断口，见植物根部化石。二、涌水量根据进风井

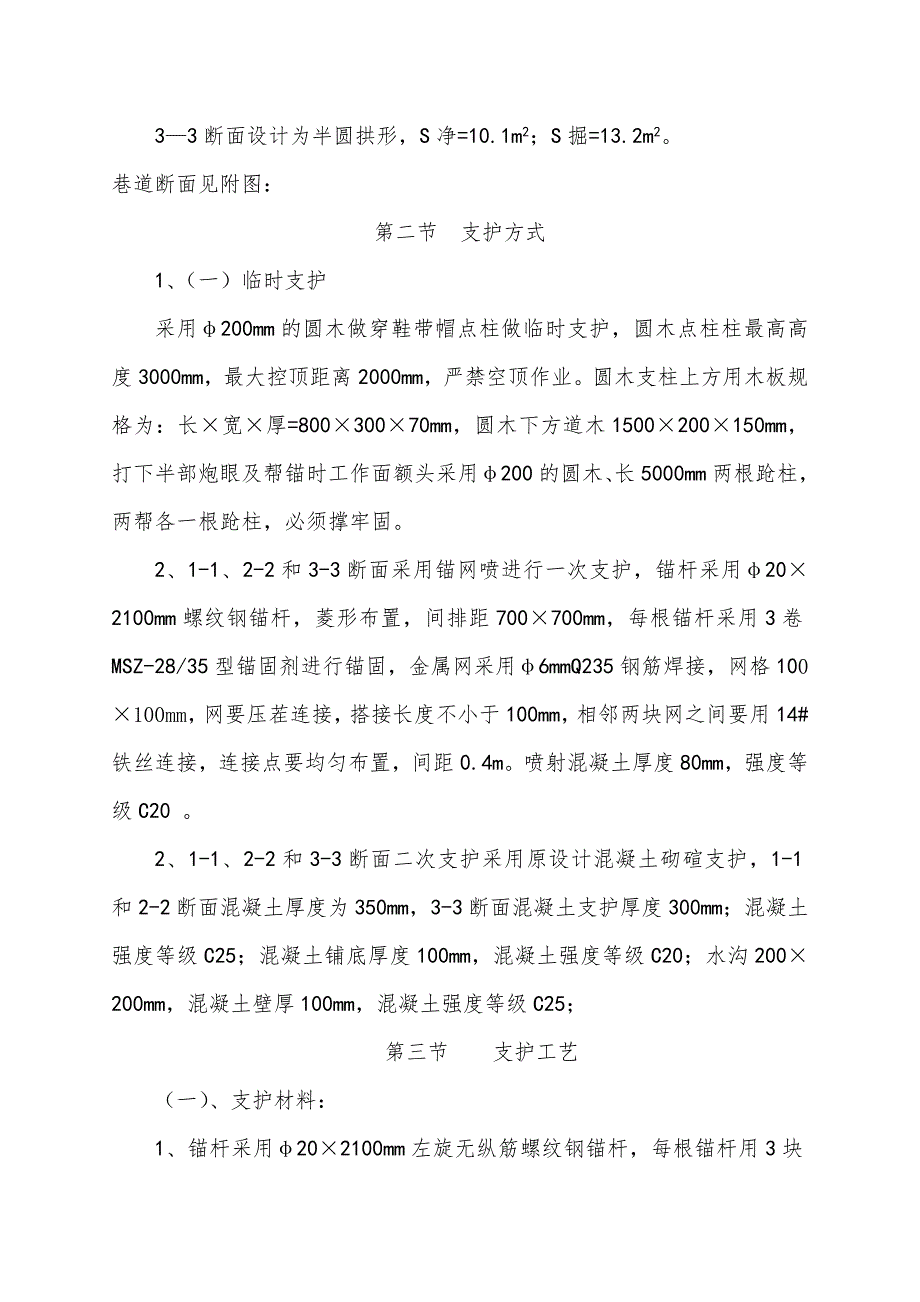

3、井底车场施工期间揭露的岩层，本巷道无涌水。三、瓦斯、煤尘、自燃等其他条件根据2008年编制王家岭煤矿初步设计（修改）中提供预测开采2#煤层达到6.00Mt/a能力时，矿井相对瓦斯涌出量为2.68m3/t,绝对瓦斯涌出量为37.18m3/min，为低瓦斯矿井，根据建设单位要求按照高瓦斯进行管理。第三章 巷道支护说明第一节 巷道断面特征一、断面特征11断面设计为半圆拱形，S净=21.4m2；S掘=26.7m2。22断面设计为半圆拱形，S净=14.6m2；S掘=18.9m2。33断面设计为半圆拱形，S净=10.1m2；S掘=13.2m2。巷道断面见附图：第二节 支护方式1、（一）临时支护采用200m
4、m的圆木做穿鞋带帽点柱做临时支护，圆木点柱柱最高高度3000mm，最大控顶距离2000mm，严禁空顶作业。圆木支柱上方用木板规格为：长宽厚=80030070mm，圆木下方道木1500200150mm，打下半部炮眼及帮锚时工作面额头采用200的圆木、长5000mm两根跄柱，两帮各一根跄柱，必须撑牢固。2、1-1、2-2和3-3断面采用锚网喷进行一次支护，锚杆采用202100mm螺纹钢锚杆，菱形布置，间排距700700mm，每根锚杆采用3卷MSZ-28/35型锚固剂进行锚固，金属网采用6mmQ235钢筋焊接，网格100100mm，网要压茬连接，搭接长度不小于100mm，相邻两块网之间要用14#铁丝
5、连接，连接点要均匀布置，间距0.4m。喷射混凝土厚度80mm，强度等级C20 。2、1-1、2-2和3-3断面二次支护采用原设计混凝土砌碹支护，1-1和2-2断面混凝土厚度为350mm，3-3断面混凝土支护厚度300mm；混凝土强度等级C25；混凝土铺底厚度100mm，混凝土强度等级C20；水沟200200mm，混凝土壁厚100mm，混凝土强度等级C25；第三节 支护工艺（一）、支护材料：1、锚杆采用202100mm左旋无纵筋螺纹钢锚杆，每根锚杆用3块MSZ28/35型树脂锚固剂固定，锚杆外露长度为100mm，托盘采用Q235钢板，规格为1501508mm。锚杆使用配套标准螺母紧固，每根锚杆锚
6、固力不小于70KN。网采用直径6mm的Q235钢筋制作的经纬网，网的规格为长宽=20001000mm，网格为长宽=100100mm，网要压茬连接，搭接长度不小于100mm，相邻两块网之间要用14#铁丝连接，连接点要均匀布置，间距0.4m。喷射混凝土采用PO42.5普通硅酸盐水泥，沙为水洗中粗沙，石子粒直径515mm，将粒径大于15mm的石子控制在15%以下，石子过筛，并用水冲洗干净，喷射混凝土强度等级C20，配比为水泥：沙：石子：水=12.072.15：0.43；速凝剂掺入量为水泥重量的4%。混凝土支护，支护厚度300mm，混凝土强度等级C25，现浇混凝土采用PO42.5普通硅酸盐水泥，沙为水
7、洗细沙，石子粒直径2040mm，将粒径大于40mm的石子控制在15%以下，石子过筛，并用水冲洗干净，现浇混凝土强度等级C25，配合比：水泥：沙子：石子=1：1.82：2.95，水灰比为0.46。二、锚杆安装工艺1、打锚杆眼打眼前，首先按照中、腰线严格检查巷道断面规格，不符合作业规程要求时必须先进行处理；打眼前要先敲帮问顶，仔细检查顶帮围岩情况，找掉活矸、危岩，确认安全后、方可开始工作，锚杆眼的位置要准确，眼位误差不得超过100mm，锚杆眼方向误差不得大于15度。锚杆眼深度应与锚杆长度相匹配，打眼时应在钎子上做好标志，严格按锚杆长度打眼，深度2000mm，锚杆眼打好后，应将眼内的岩渣、积水清理干
8、净。打眼时，必须在前探梁的掩护下操作。打眼的顺序，应由外向里先顶后帮的顺序依次进行。2、安装锚杆安装前，应将眼孔内的积水、岩粉用压风吹扫干净。吹扫时，操作人员应站在孔口一侧，眼孔方向不得有人，把3块树脂锚固剂送入眼底，把锚杆插入锚杆眼内，使锚杆顶住树脂锚固剂，使用专用注锚器带动杆体旋转将锚杆旋入树脂锚固剂，对锚固剂进行搅拌，直至锚杆达到设计深度，方可撤去注锚器，搅拌旋转时间大于35秒后，卸下注锚器，上好托盘，拧上螺帽，12分钟之后，拧紧螺帽给锚杆施加一定预紧力，拧紧力矩不小于100NM。三、喷射混凝土1、准备工作检查锚杆安装是否符合设计要求，发现问题及时处理。清理喷射现场的矸石杂物，接好风、水
9、管路，输料管路要平直不得有急弯，接头要严密，不得漏风，严禁将非抗静电的塑料管做输料管使用。检查喷浆机是否完好，并送电空载试运转，紧固好磨擦板，不得出现漏风现象。喷射前必须用高压风水冲洗岩面，在巷道拱顶和两帮应安设喷厚标志。喷射人员要佩戴齐全有效的劳保用品。2、喷射混凝土的工艺要求喷射顺序为：先墙后拱，从墙基开始自下而上进行，喷枪头与受喷面应尽量保持垂直。喷枪头与受喷面的垂直距离以0.81.0m为宜。拌料要严格按配合比，机械搅拌时间不低于1min，人工拌料时采用潮拌料，水泥、沙和石子应清底并翻拌三遍使其混合均匀。喷射时，喷浆机的供风压力在0.4MPa，水压应比风压高0.1MPa左右，加水量凭射手
10、的经验加以控制，最合适的水灰比是0.40.5之间。喷射过程中应根据出料量的变化，及时调整给水量，保证水灰比准确，要使喷射出混凝土无干斑，无流淌，粘着力强，回弹料少，一次喷射混凝土厚度5070mm，并要及时复喷，复喷间隔时间不得超过2个小时。否则应用高压水重新冲洗受喷面。在喷射过程中随时上料随时按配合比添加速凝剂和防渗剂。3、喷射工作喷射工作开始前，应首先在喷射地点铺上旧风筒，以便收集回弹料，喷射工作结束后，喷层必须连续洒水养护28天以上，7天以内每班洒水1次，7天以后每天洒水1次，一次喷射完毕，应立即收集回弹物，并应将当班拌料用净。当班喷射工作结束后，必须卸开喷头，清理水环和喷浆机内外部所有灰
11、浆或材料。开机时必须先给风，后开水，再开机，最后上料；停机时，要先停料，后停机，再关水，最后停风。喷射工作开始后，严禁将喷射枪头对准人员，喷射中突然发生堵塞故障时，喷射手应紧握喷头并将喷口朝下，并及时停止喷浆机运转，待喷浆管处理完后方可继续施工。4、喷射质量喷射前必须清洗岩帮，清理浮矸，喷射均匀，无裂隙，无“穿裙，赤脚”。5、砼浇筑1）在现场施工前应按实际材料和所选配合比进行配比试验，合乎要求即可采用，否则重新调整配合比。2）在砼浇筑前，必须用水把接茬冲洗干净。3）要随浇随捣，并随时将堆积的砼扒开，保证砼的和易性。4）接茬施工应特别注意，保证砼饱满，接茬严密。在浇筑时，要边浇边捣固。5）要均匀
12、上料，分层浇筑，浇筑层厚控制在300mm，并随浇随捣，振捣一定要充分，严禁出现蜂窝、麻面和狗洞。6）对原材料加强验收和保管，严禁使用不合格材料。7）为保证浇筑砼质量，在浇注砼时采用整体浇筑。第四章 施工工艺第一节 施工方法施工采用全断面掘进中深孔爆破和“三八“制施工，工序为掘进班接班后蹬渣打上半部炮眼-扒迎头-打下半部炮眼及帮部锚杆挂网-全断面分次装药分次爆破-先放下半部-然后在放上半部-放完炮后在临时支护下登渣打拱部锚杆挂网完成循环。二次支护在装岩机后30m，混凝土砌筑与掘进平行作业，工序为挖基础-搭设工作台-立模-浇筑砼-清理-下一循环。施工顺序：变电所通道-主变电所-泵房通道-主排水泵房
13、。 找线定眼：按中线、顶板，找出巷道起拱线及井筒中心线，画出巷道轮廓线，由班长、验收员依据爆破图表要求点出眼位，并用自喷漆做出明确标记。 打眼：打眼时要严格按照要求施工，严格执行一包（包机）、二定（定人，定位）、一坚持（坚持湿式凿岩）、五不准（无措施不准施工，无爆破图表不准画线，不画线不准点眼，不点眼不准开钻，钻孔质量不合格不准装药）制度。操作人员必须集中精力，打出的炮眼要做到准、平、齐，眼底要落在同一平面上。 装药：采用正向装药结构。钻眼工作结束后，撤出钻眼机具，掩护好不能撤出的机具，切断电源，用扫眼器将炮眼内的岩粉、积水吹干净，由班长协助放炮员及其它熟悉爆破工作的人员进行装药，其他人员撤至
14、距离爆破地点100m以外的躲避硐内。装药时用木质炮棍轻轻将药卷送入眼底，药卷之间要连续密实，并用炮泥封实，封泥长度不得小于500mm。 连线：采用串联的连线方式。 放炮：连线工作结束后，由放炮员检查连线质量及连线方式，最后由放炮员一人由里向外铺设放炮母线，其他人员撤至安全地点。班长清点当班人数，方可下达放炮命令，放炮员接到放炮命令至少再等5秒钟后方可启动发爆器。如放炮拒爆时，放炮员必须先取下放炮器钥匙，并将母线从电源上摘下，扭结成短路，再等15分钟后方可沿线检查，找出不响原因，处理后重新放炮。炮烟散尽后，由放炮员、班长首先进入放炮地点，检查围岩、拒爆、残爆等情况，确认无危险后，通知其他人员进入
