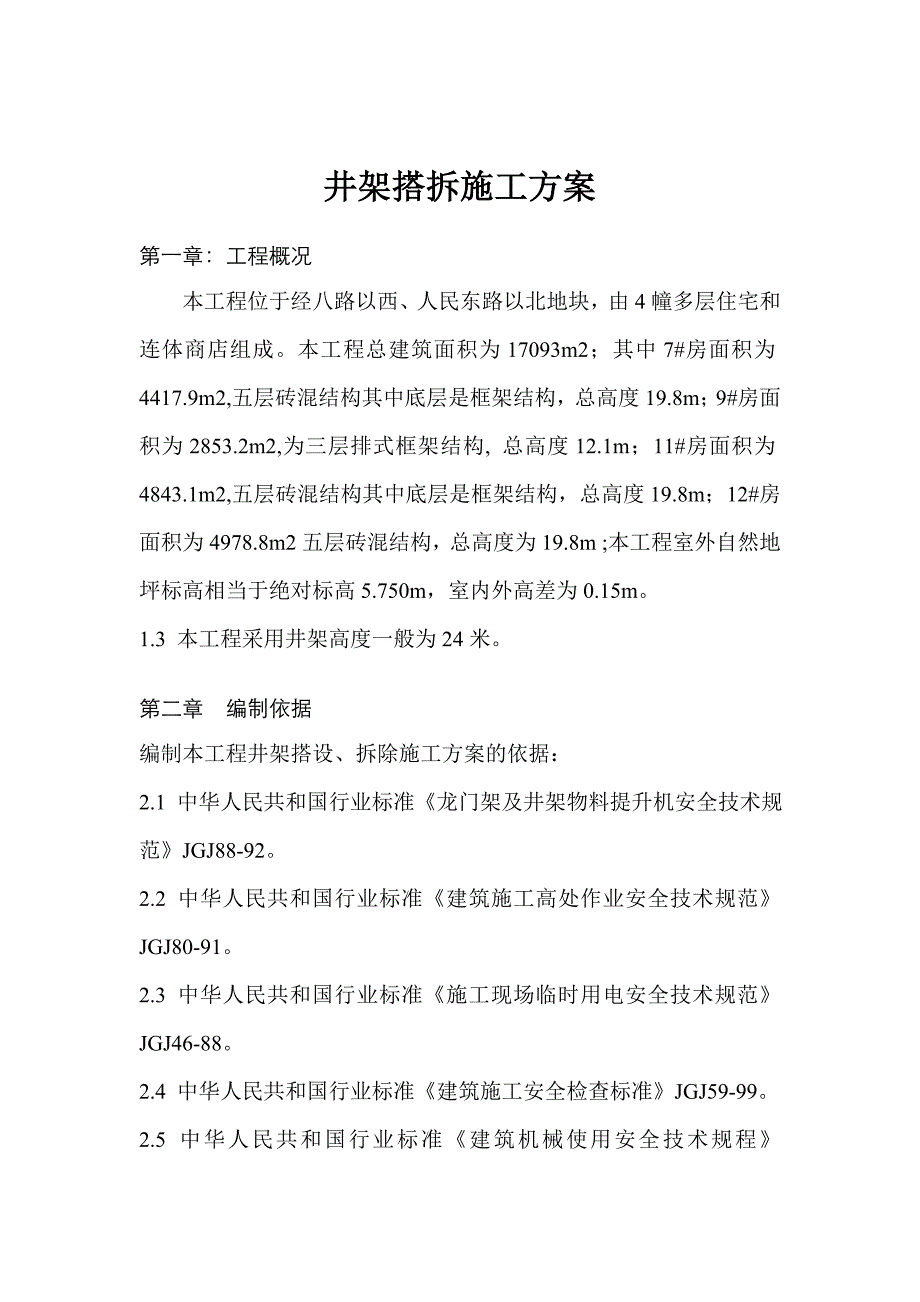

1、井架搭拆施工方案第一章：工程概况本工程位于经八路以西、人民东路以北地块，由4幢多层住宅和连体商店组成。本工程总建筑面积为17093m2；其中7#房面积为4417.9m2,五层砖混结构其中底层是框架结构，总高度19.8m；9#房面积为2853.2m2,为三层排式框架结构, 总高度12.1m；11#房面积为4843.1m2,五层砖混结构其中底层是框架结构，总高度19.8m；12#房面积为4978.8m2五层砖混结构，总高度为19.8m ;本工程室外自然地坪标高相当于绝对标高5.750m，室内外高差为0.15m。1.3 本工程采用井架高度一般为24米。第二章 编制依据编制本工程井架搭设、拆除施工方案

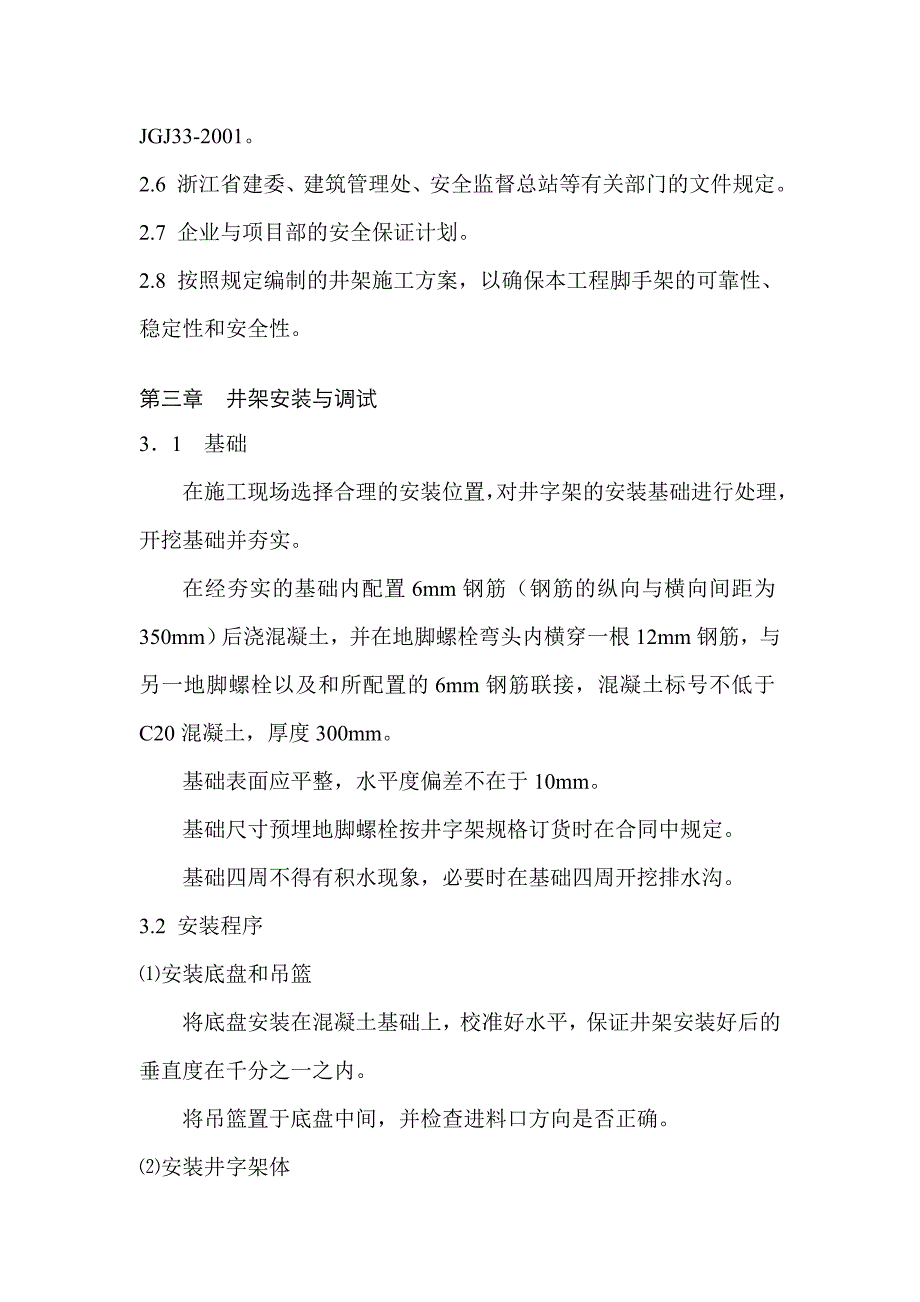

2、的依据：2.1 中华人民共和国行业标准龙门架及井架物料提升机安全技术规范JGJ88-92。2.2 中华人民共和国行业标准建筑施工高处作业安全技术规范JGJ80-91。2.3 中华人民共和国行业标准施工现场临时用电安全技术规范JGJ46-88。2.4 中华人民共和国行业标准建筑施工安全检查标准JGJ59-99。2.5 中华人民共和国行业标准建筑机械使用安全技术规程JGJ33-2001。2.6 浙江省建委、建筑管理处、安全监督总站等有关部门的文件规定。2.7 企业与项目部的安全保证计划。2.8 按照规定编制的井架施工方案，以确保本工程脚手架的可靠性、稳定性和安全性。第三章 井架安装与调试31 基础
3、在施工现场选择合理的安装位置，对井字架的安装基础进行处理，开挖基础并夯实。在经夯实的基础内配置6mm钢筋（钢筋的纵向与横向间距为350mm）后浇混凝土，并在地脚螺栓弯头内横穿一根12mm钢筋，与另一地脚螺栓以及和所配置的6mm钢筋联接，混凝土标号不低于C20混凝土，厚度300mm。基础表面应平整，水平度偏差不在于10mm。基础尺寸预埋地脚螺栓按井字架规格订货时在合同中规定。基础四周不得有积水现象，必要时在基础四周开挖排水沟。3.2 安装程序安装底盘和吊篮将底盘安装在混凝土基础上，校准好水平，保证井架安装好后的垂直度在千分之一之内。将吊篮置于底盘中间，并检查进料口方向是否正确。安装井字架体在底盘

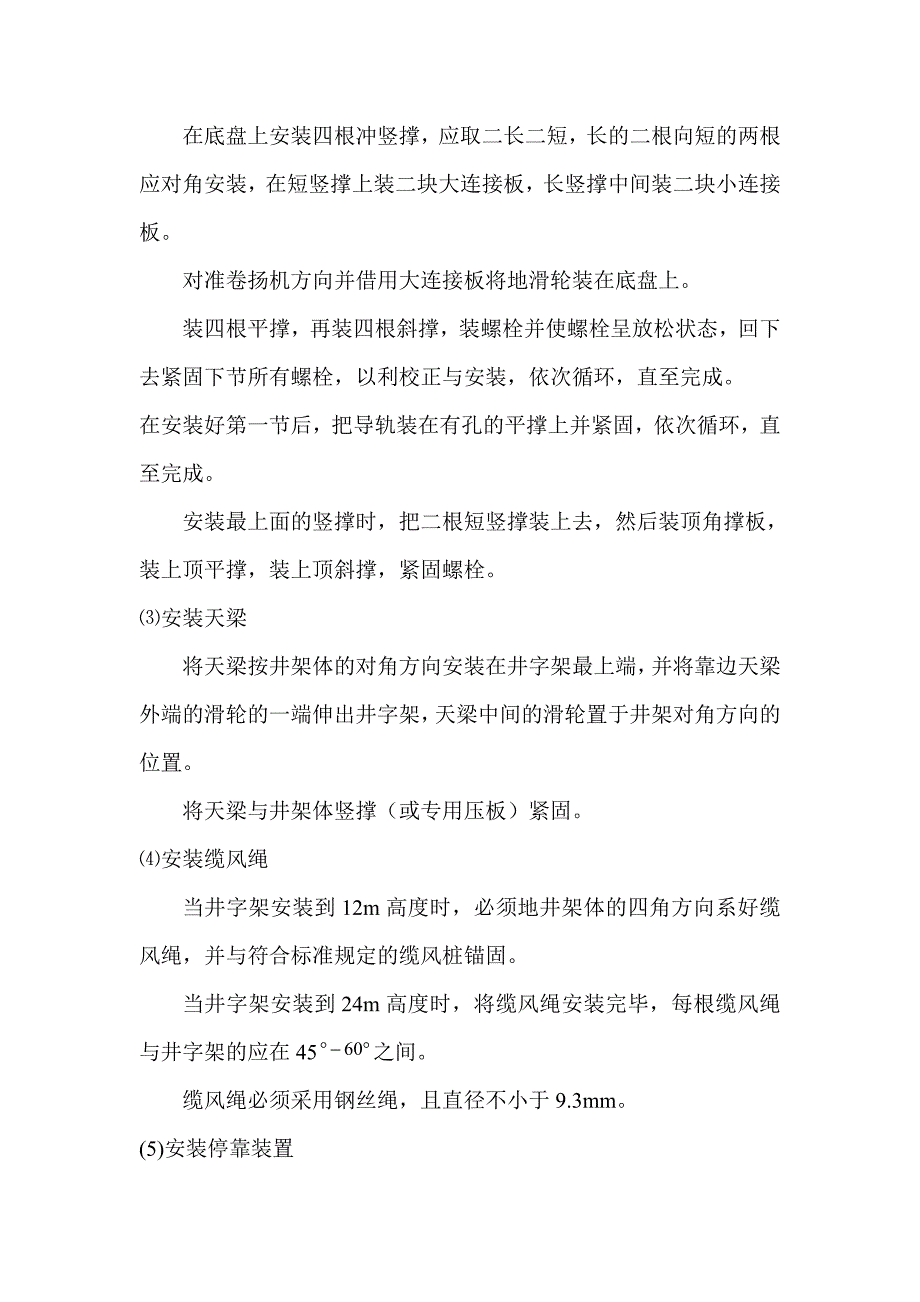

4、上安装四根冲竖撑，应取二长二短，长的二根向短的两根应对角安装，在短竖撑上装二块大连接板，长竖撑中间装二块小连接板。对准卷扬机方向并借用大连接板将地滑轮装在底盘上。装四根平撑，再装四根斜撑，装螺栓并使螺栓呈放松状态，回下去紧固下节所有螺栓，以利校正与安装，依次循环，直至完成。在安装好第一节后，把导轨装在有孔的平撑上并紧固，依次循环，直至完成。安装最上面的竖撑时，把二根短竖撑装上去，然后装顶角撑板，装上顶平撑，装上顶斜撑，紧固螺栓。安装天梁将天梁按井架体的对角方向安装在井字架最上端，并将靠边天梁外端的滑轮的一端伸出井字架，天梁中间的滑轮置于井架对角方向的位置。将天梁与井架体竖撑（或专用压板）紧固。
5、安装缆风绳当井字架安装到12m高度时，必须地井架体的四角方向系好缆风绳，并与符合标准规定的缆风桩锚固。当井字架安装到24m高度时，将缆风绳安装完毕，每根缆风绳与井字架的应在45之间。缆风绳必须采用钢丝绳，且直径不小于9.3mm。(5)安装停靠装置停靠装置在产品出厂时已安装在吊篮底部，它同出料口安全门是联动的。安装架体进料口安全门在井字架的进料口方向，借用大、小连接板，将安全门道轨及安全门固定井字架上。穿好钢丝绳（左、右各一根），将钢丝绳两头分别固定在安全门和开门横梁上，并使二根钢丝绳的张力基本一致。向下拉动开门横梁，把横梁上的挡块置于吊篮下部，使吊篮将开门横梁压住。(6)安装卷扬机卷扬机的安装
6、按说明书进行。如配套本厂生产的卷扬机，除按卷扬机说明书外，对卷扬机上配置的上、下高度限位器，按井字架实际作业高度，根据本厂提供的多功能行程限位器中调整程序进行调整。卷扬机安装好后，应对卷扬机进行空运转（正、反转），确认其是否符合规定要求。安装提升钢丝绳开动卷扬机，拉出卷筒上的钢丝绳。检查钢丝绳是否有断丝、断股现象，如不合格，应调换新钢丝绳。将钢丝绳穿入地滑轮，然后在井字架外侧将钢丝绳向上拉到天梁处，穿入天梁上的二个滑轮内，从大梁中间一个滑轮把钢丝绳放下，至井字架内的吊篮处。将钢丝绳同吊篮顶部的井环用至少二个绳卡固定，绳卡的规格应同钢丝绳匹配。如吊篮提升采用二倍率以上，则应将放下的钢丝绳穿入滑轮
7、组后向上拉起，固定在靠边在梁中间一个滑轮的台灵位置。3.3 调试与试运行断绳保护器的调试断绳保护器安装有吊篮的两侧，并同导向轮安装在一起。断绳保护器的常开负载为200kg，即吊篮自重应达到200kg以上，吊篮才能正常下降。在吊篮内放大约50 kg的重物（如砖块），吊篮能升降自如；搬掉重物，吊篮只能上升，不能下降，提升钢丝绳呈放松状态，证明断绳保护器正常。安全门的调试开动卷扬机将吊篮向上提升至安全门关闭，吊篮底部脱离安全门开门横梁挡块。开动卷扬机放下吊篮，吊篮底部压住开门横梁挡块，安全门向上自动升起。按上述步骤反复三次以上，做到安全门开、闭自如，无卡现象，牵引钢丝绳在滑轮内转动灵活，并同其他构件
8、无任何磨擦。起重量限制器的调试起重量限制器是同地滑轮设计在一起的，当吊篮负载超过所设定的起重量时，卷扬机会自动关机。（带机重限制地滑轮上由用户自备行程形状型号为3SZ132010）。在吊篮内放所需的重物，其重量不超过井字架额定负载105。开动卷扬，将吊篮提升到一定高度（一般为离地而30mm）。调整起重量限制器螺杆上的锥形螺母的斜面碰到限位开关的角头，至限位开关动作，此时，卷扬机上升动作停止，只能下降。放下卷扬机，再开动卷扬机使吊篮上升，此时，卷扬机不能提升。搬掉一些重物，使吊篮内重物的质量略少于额定载负。开动卷扬机，吊篮能升降自如。以上d)、e)二条反复二次以上，做到起重量限制器能正确动作。出
9、料门安全停靠装置的调试。开动卷扬机，使吊篮上升。 当吊篮上升至接货平台附近，停靠挡杆此时应处在水平撑上端，和斜撑下端，卷扬机停止工作，打开出料安全门，停靠挡杆利用出料门的联动作用弹出。开动卷扬机，使吊篮下降。关上出料安全门，使停靠挡杆缩回，挂上安全锁，开动卷扬机，使吊篮下降。停靠检查反复三次以上，做到停靠装置所有动作连贯灵活，停层档杆平行进出，无磕碰，无移位和变形。钢丝绳过路保护的检查钢丝绳各过路保护全部设计在各滑轮组上，能有效防止钢丝绳跳绳脱槽。钢丝绳过路保护其滑轮与挡块之间的间隙应不小于钢丝绳直径的20。试运行吊篮内安装额定载负，在全程起升高度内反复升、降吊篮三次以上，做到井字架体无变形和
10、摇晃（目测），各滑轮组转动灵活，所有紧固件无松动现象，吊篮在滑道内无异常声响，各安全装置动作正常。3.4 井架拆除技术要求井架搭至11m高度必须设临时缆风，待固定缆风或附墙支撑设置后，方可拆除。缆风绳与地面夹角应为，与地锚或桩头必须牢固连接。地锚、桩头要安全可靠，桩头后须有拖桩。井架的平撑、斜撑、缆风绳等严禁随意拆除。拆除井架，应先设置临时缆风。遇设有二道缆风绳的井架，应对下层缆风绳采取可靠的安全措施后，方可拆除顶层缆风绳。搭拆井架要设警戒区，并指定专人负责，操作人员必须佩戴安全带。第四章 使用与管理经试行正常后才能投入工作。吊笼出料门未关牢锁紧，严禁开机。各传动机构和安全门轨道定期注油，一般
11、一个月一次。每星期一次检查所有紧固件是否松动现象。吊篮严禁载人。严禁超负荷及超高度使用。经常检查丝绳是否有断丝、断股现象，一经发现，立即更换。保持钢丝绳在卷筒上排列整齐。卸料平台应有防护栏杆和防护门。严禁使用单股钢丝绳作为提升钢丝绳。安装时，必须系好安全带，戴好安全帽。拆除时，严禁从高处向下抛掷物件。井架安全人员，应按高处作业人员要求，经过培训持证上岗。第五章 井字架设计计算书本计算书参照JGT503193标准及JGB892计算一、原始参数1、吊篮额定载重量： 1000KG2、井字架高度： 24M3、有效工作高度： 21M4、井字架主截面： 2M2.3M5、适用钢丝绳： 619d11 及d=9
12、.36、选用： 主角钢 70707 斜撑角钢 50505 水平角钢 50505二、钢丝绳选择1、吊篮钢丝绳选择 吊篮起重量为1000kg，吊篮自重181kg。根据吊篮与钢丝绳连结，相当于一只动滑轮，因而钢丝绳拉力f11812590.5kg5905N。 根据GBI10274：选用钢丝绳619111700N或637111700N S=74500N S=0.857450063325NKsKs式中：F钢丝绳的额定拉力 F5000N1181kgKs最小安全系数 按JGT503193表7选取 当工况为时5因而SPF63325590510.724所以三、吊篮停靠装置计算吊篮在吊运中，需要停靠各楼层，在吊篮开
13、门时，吊篮底部的四个角上需伸出防跌落销四只以保安全，而在吊监运行中，四只防跌落销在关闭吊篮的门时要缩进吊篮，以确保运行，其原理图如下图所示。要满足下列条件：CABC=DD即为防跌落销要求移动的长度。例如：若D72mm，吊篮门宽度 E1860mm，从而得A861 B69四、超重量限位器为了使限位器的结构紧凑，故设计装在底滑轮上，考虑到限位器的弹簧杆移动量不大，故采用蝶形弹簧结构，其结构如下图。当然也可以采用螺旋式压缩弹簧，但结构尺寸就较大些。合力要求蝶簧轴移动量fz16mm，根据结构，蝶簧片尺寸选用1、蝶簧片数据 底滑轮 590.5kg外径D孔径d厚度h压平时变形量单个蝶簧片自由温度5025.4
