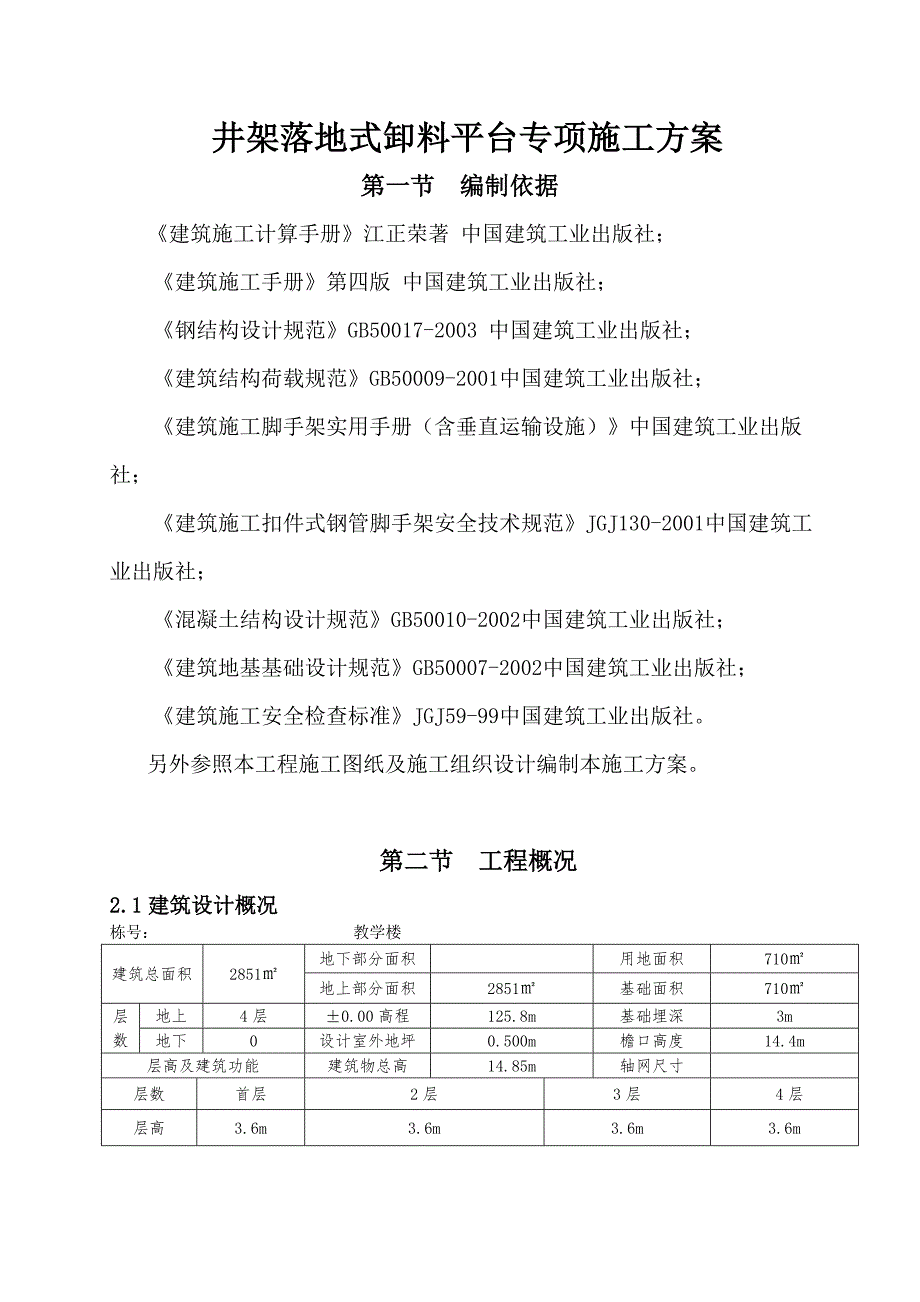

1、 井架落地式卸料平台专项施工方案第一节 编制依据 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范GB50017-2003 中国建筑工业出版社； 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社； 混凝土结构设计规范GB50010-2002中国建筑工业出版社； 建筑地基基础设计规范GB50007-2002中国建筑工业出版社； 建筑施工安全检查标准JGJ59-99中国建筑工业出版社。另外参
2、照本工程施工图纸及施工组织设计编制本施工方案。第二节 工程概况2.1建筑设计概况栋号： 教学楼建筑总面积2851地下部分面积用地面积710地上部分面积2851基础面积710层数地上4层0.00高程125.8m基础埋深3m地下0设计室外地坪0.500m檐口高度14.4m层高及建筑功能建筑物总高14.85m轴网尺寸层数首层2层3层4层层高3.6m3.6m3.6m3.6m功能普通教室、劳动室普通教室、语言教室普通教室、书法教室普通教室、自然教室建筑防火设计设防火分区间用防火墙、甲级防火门等分隔。建筑防水设计卫生间1.5厚聚氨酯防水涂料屋面二层3厚SBS或APP改性沥青卷材；1.5厚聚氨酯防水涂料屋面

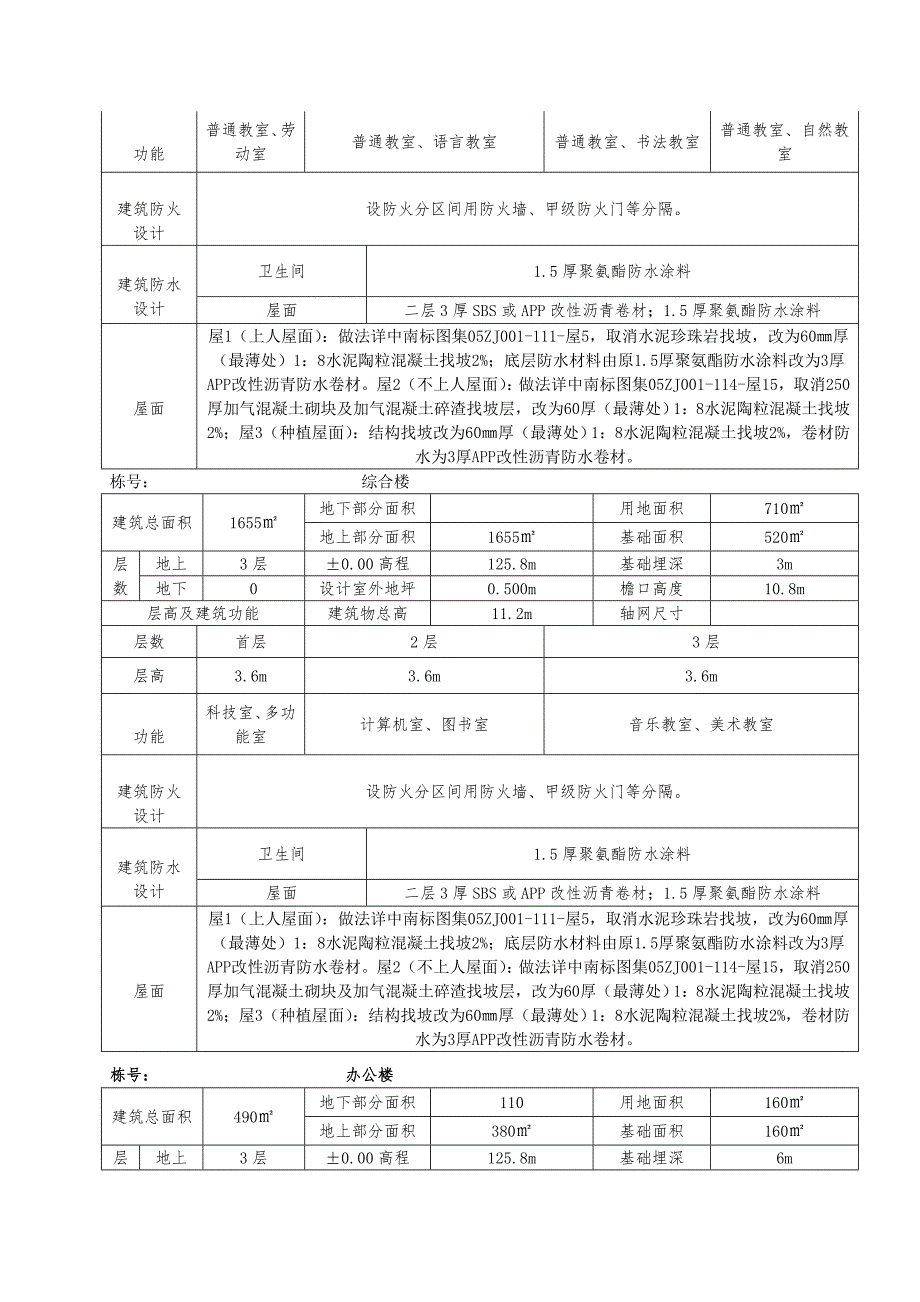

3、屋1（上人屋面）：做法详中南标图集05ZJ001-111-屋5，取消水泥珍珠岩找坡，改为60厚（最薄处）1：8水泥陶粒混凝土找坡2%；底层防水材料由原1.5厚聚氨酯防水涂料改为3厚APP改性沥青防水卷材。屋2（不上人屋面）：做法详中南标图集05ZJ001-114-屋15，取消250厚加气混凝土砌块及加气混凝土碎渣找坡层，改为60厚（最薄处）1：8水泥陶粒混凝土找坡2%；屋3（种植屋面）：结构找坡改为60厚（最薄处）1：8水泥陶粒混凝土找坡2%，卷材防水为3厚APP改性沥青防水卷材。栋号： 综合楼建筑总面积1655地下部分面积用地面积710地上部分面积1655基础面积520层数地上3层0.00高
4、程125.8m基础埋深3m地下0设计室外地坪0.500m檐口高度10.8m层高及建筑功能建筑物总高11.2m轴网尺寸层数首层2层3层层高3.6m3.6m3.6m功能科技室、多功能室计算机室、图书室音乐教室、美术教室建筑防火设计设防火分区间用防火墙、甲级防火门等分隔。建筑防水设计卫生间1.5厚聚氨酯防水涂料屋面二层3厚SBS或APP改性沥青卷材；1.5厚聚氨酯防水涂料屋面屋1（上人屋面）：做法详中南标图集05ZJ001-111-屋5，取消水泥珍珠岩找坡，改为60厚（最薄处）1：8水泥陶粒混凝土找坡2%；底层防水材料由原1.5厚聚氨酯防水涂料改为3厚APP改性沥青防水卷材。屋2（不上人屋面）：做法

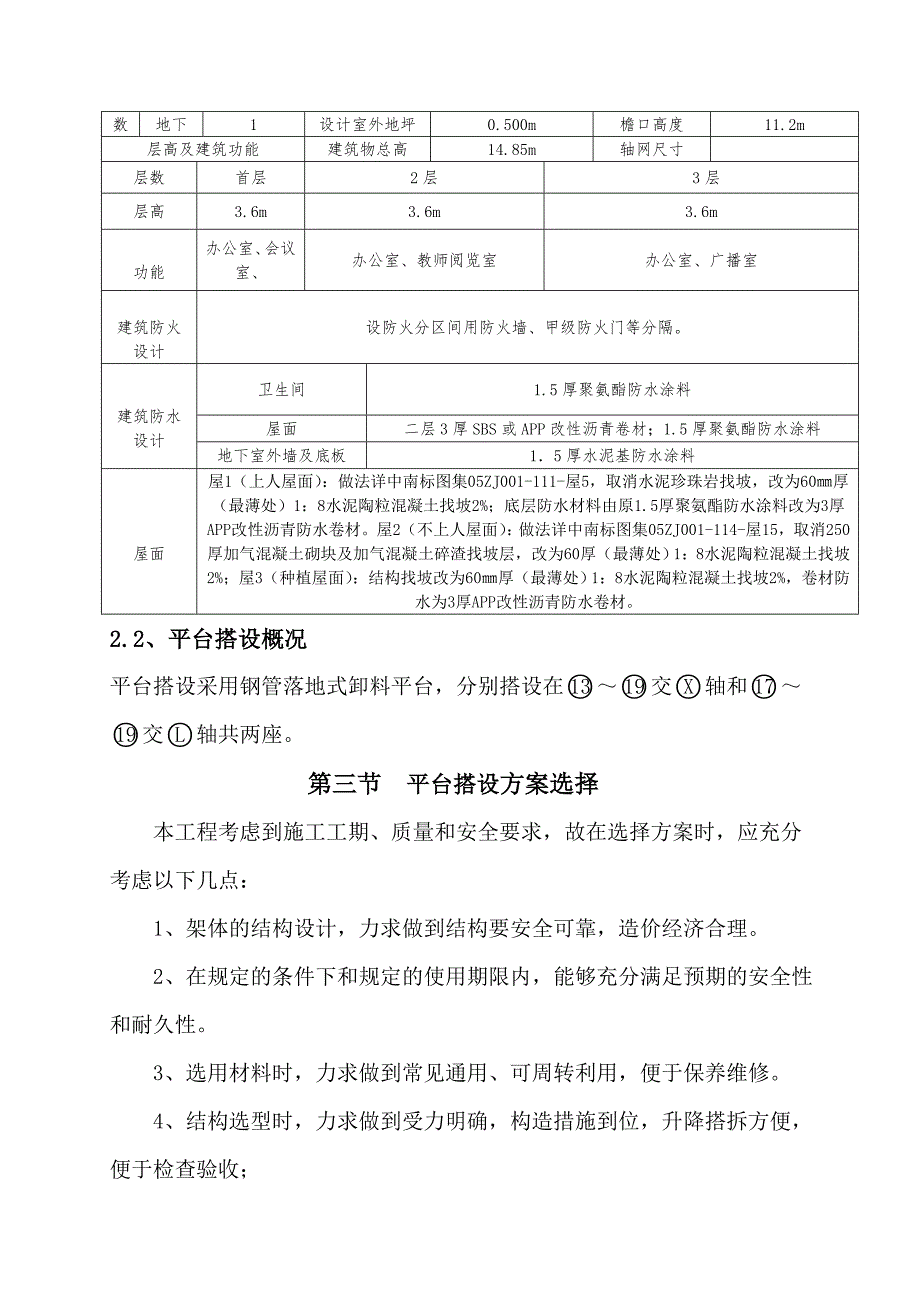

5、详中南标图集05ZJ001-114-屋15，取消250厚加气混凝土砌块及加气混凝土碎渣找坡层，改为60厚（最薄处）1：8水泥陶粒混凝土找坡2%；屋3（种植屋面）：结构找坡改为60厚（最薄处）1：8水泥陶粒混凝土找坡2%，卷材防水为3厚APP改性沥青防水卷材。栋号： 办公楼建筑总面积490地下部分面积110用地面积160地上部分面积380基础面积160层数地上3层0.00高程125.8m基础埋深6m地下1设计室外地坪0.500m檐口高度11.2m层高及建筑功能建筑物总高14.85m轴网尺寸层数首层2层3层层高3.6m3.6m3.6m功能办公室、会议室、办公室、教师阅览室办公室、广播室建筑防火设计
6、设防火分区间用防火墙、甲级防火门等分隔。建筑防水设计卫生间1.5厚聚氨酯防水涂料屋面二层3厚SBS或APP改性沥青卷材；1.5厚聚氨酯防水涂料地下室外墙及底板15厚水泥基防水涂料屋面屋1（上人屋面）：做法详中南标图集05ZJ001-111-屋5，取消水泥珍珠岩找坡，改为60厚（最薄处）1：8水泥陶粒混凝土找坡2%；底层防水材料由原1.5厚聚氨酯防水涂料改为3厚APP改性沥青防水卷材。屋2（不上人屋面）：做法详中南标图集05ZJ001-114-屋15，取消250厚加气混凝土砌块及加气混凝土碎渣找坡层，改为60厚（最薄处）1：8水泥陶粒混凝土找坡2%；屋3（种植屋面）：结构找坡改为60厚（最薄处）
7、1：8水泥陶粒混凝土找坡2%，卷材防水为3厚APP改性沥青防水卷材。2.2、平台搭设概况平台搭设采用钢管落地式卸料平台，分别搭设在交轴和交轴共两座。 第三节 平台搭设方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，平台的搭设，还必须符合JCJ59-99检查标准要求，要符
8、合省文明标化工地的有关标准。 6、结合以上平台设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下平台方案： 钢管落地卸料平台。 第四节 平台材料选择 材料采用483.0钢管 第五节 钢管落地卸料平台搭设流程及要求21、钢管落地卸料平台工艺流程落地平台搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆水平横杆水平纵杆剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。2.2、落地平台的构造要求： 1、主杆基础 本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载
9、能力能够满足平台的搭设要求（具体计算数据参阅计算书）。 2、立杆间距 (1)平台立杆纵距2.1m，横距0.9m，步距1.8m；平台底30m，脚手架搭设高度14.4 m。 (2)每根立杆底部应设置底座或垫板。 (3)平台必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。 (4)平台底层步距不应大于2m。 (5)立杆接长除顶层顶步外，其余各层各步接头必
10、须采用对接扣件连接。 3、支架立杆应竖直设置，2m高度的垂直允许偏差为15mm； 4、设在支架立杆根部的可调底座，当其伸出长度超过300mm时，应采取可靠措施固定。 5、台面应面铺脚手板。 6、防护栏杆 (1)平台外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)平台外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。 (4)平台内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 第六节 平台搭设的劳动力安排 1
11、、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程平台搭设人员需要5人，均有上岗作业证书。 2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。 3、平台的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。 第七节 钢管落地卸料平台的检查与验收 1、平台设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。 2、高度在20m及20m以下的平台，应由单位工程负责人组织技术安全人员进行检查验收。高度大于20m的平台，应由上一级技术负责人随工程
12、进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。 3、验收时应具备下列文件： (1)根据建筑施工门式钢管脚手架安全技术规范第512条要求所形成的施工组织设计文件； (2)平台构配件的出厂合格证或质量分类合格标志； (3)平台工程的施工记录及质量检查记录； (4)平台搭设过程中出现的重要问题及处理记录， 5)平台工程的施工验收报告。 4、平台工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，井记人施工验收报告。 (1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠； (2)安全网的张挂及扶手的设置是否齐全； (3)基础是否平整坚实、支垫是否符合规定； (
13、4)连墙件的数量、位置和设置是否符合要求； (5)垂直度及水平度是否合格。 第八节 脚手架搭设安全技术措施 1平台立杆基础外侧应挖排水沟，以防雨水浸泡地基。 2、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30。 3、平台不得搭设在距离外电架空线路的安全距离内，并做好可靠的安全接地处理。 4、平台必须及时维修加固，以达到坚固稳定，确保施工安全。 5、平台严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。 6、平台搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。 7、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于1.5kNm2。 8、控制扣件螺栓拧紧力矩，采用扭力扳手，扭力矩应控制在4050Nm范围内。 9、保证脚手架体的整体性，不得与井架、升降机及外脚手架一并拉结。 第九节 平台拆除安全技术措施 1、拆架前，全面检查拟拆平台，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆
