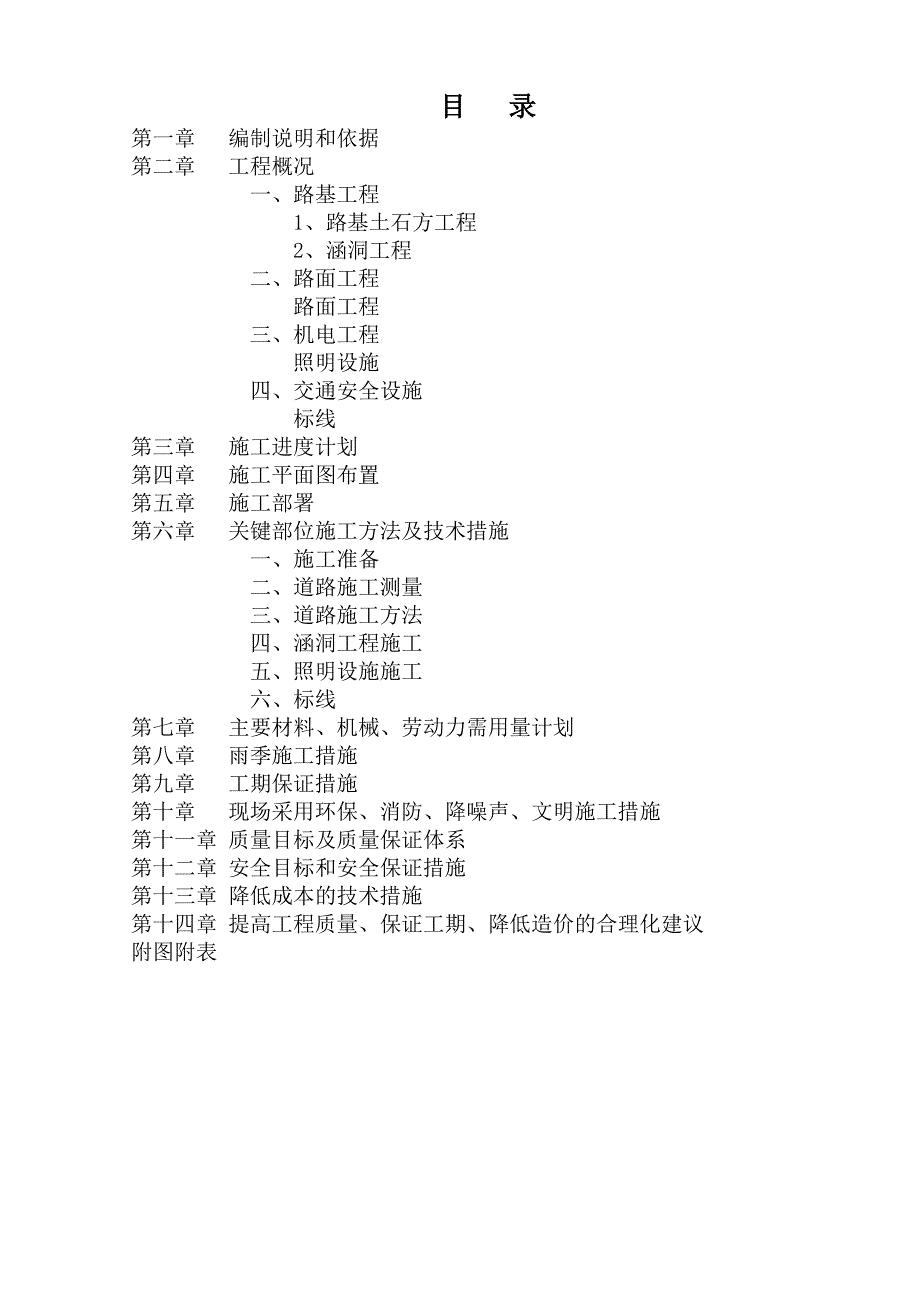

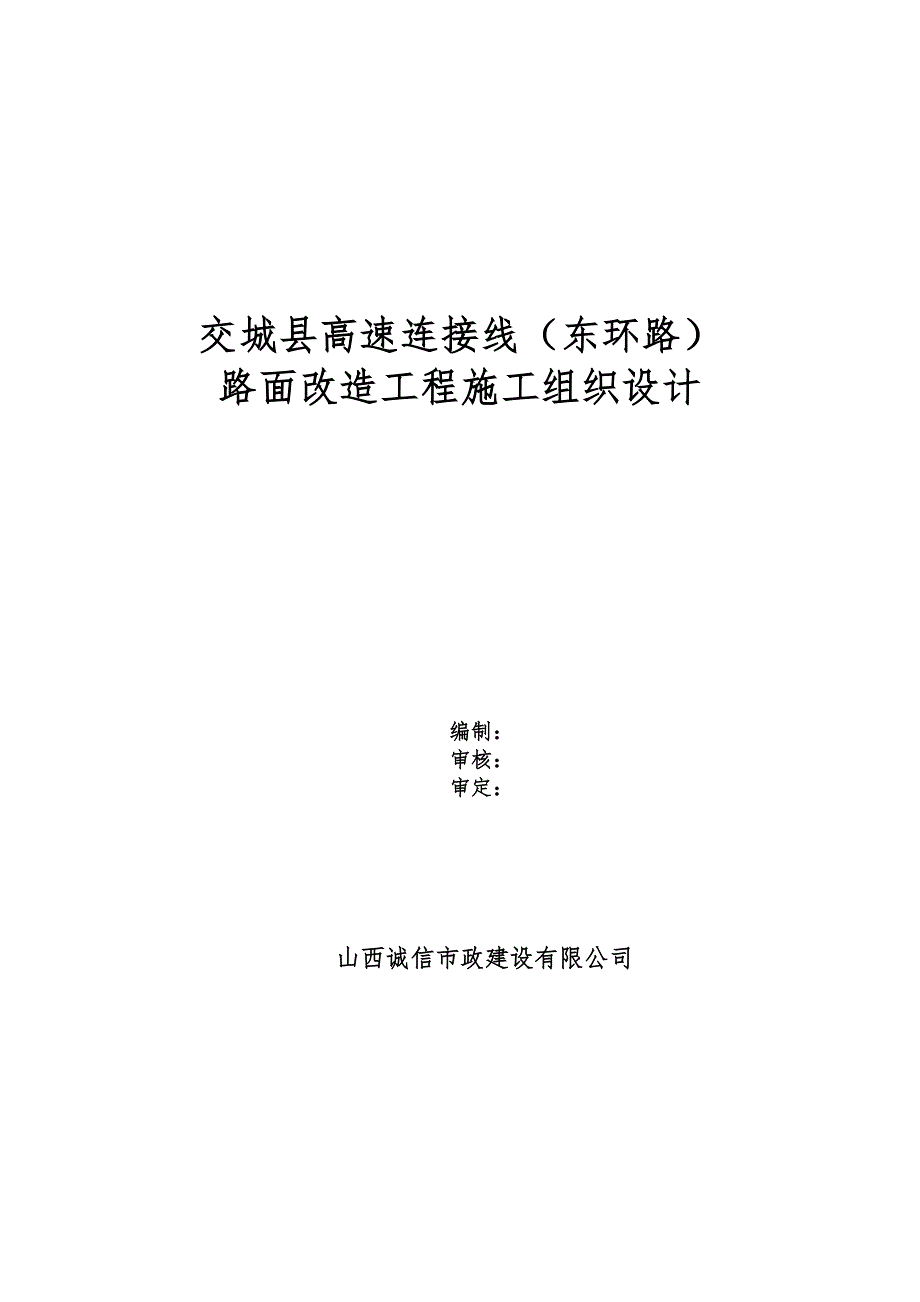

1、交城县高速连接线（东环路）路面改造工程施工组织设计编制：审核：审定：山西诚信市政建设有限公司目 录第一章 编制说明和依据 第二章 工程概况 一、路基工程 1、路基土石方工程2、涵洞工程二、路面工程 路面工程三、机电工程 照明设施四、交通安全设施 标线第三章 施工进度计划 第四章 施工平面图布置 第五章 施工部署 第六章 关键部位施工方法及技术措施 一、施工准备二、道路施工测量三、道路施工方法四、涵洞工程施工五、照明设施施工六、标线第七章 主要材料、机械、劳动力需用量计划第八章 雨季施工措施第九章 工期保证措施第十章 现场采用环保、消防、降噪声、文明施工措施 第十一章 质量目标及质量保证体系第十

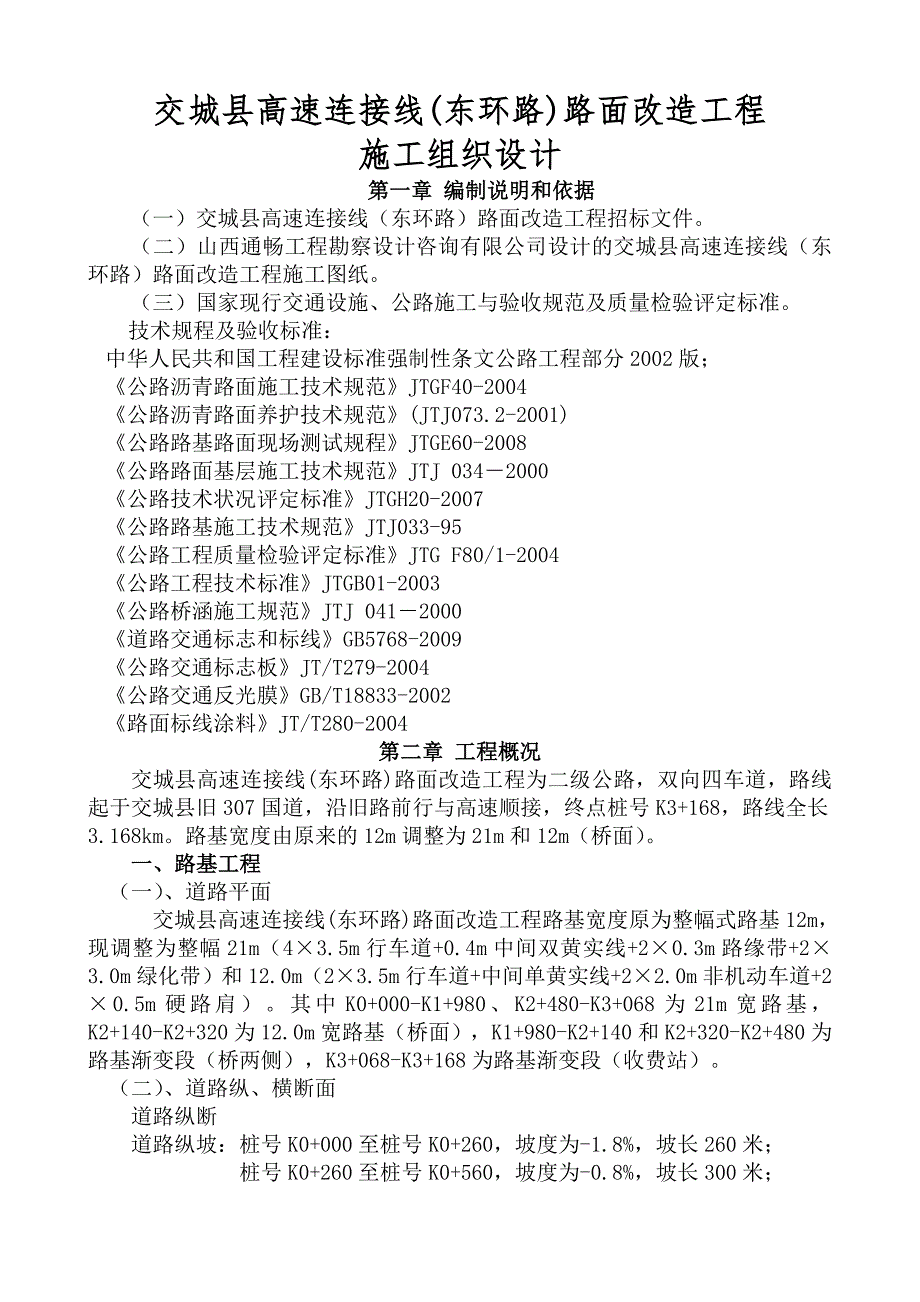

2、二章 安全目标和安全保证措施第十三章 降低成本的技术措施第十四章 提高工程质量、保证工期、降低造价的合理化建议附图附表交城县高速连接线(东环路)路面改造工程施工组织设计第一章 编制说明和依据（一）交城县高速连接线（东环路）路面改造工程招标文件。 （二）山西通畅工程勘察设计咨询有限公司设计的交城县高速连接线（东环路）路面改造工程施工图纸。 （三）国家现行交通设施、公路施工与验收规范及质量检验评定标准。 技术规程及验收标准：中华人民共和国工程建设标准强制性条文公路工程部分2002版；公路沥青路面施工技术规范JTGF40-2004公路沥青路面养护技术规范(JTJ073.2-2001)公路路基路面现场
3、测试规程JTGE60-2008公路路面基层施工技术规范JTJ 0342000公路技术状况评定标准JTGH20-2007公路路基施工技术规范JTJ033-95公路工程质量检验评定标准JTG F80/1-2004公路工程技术标准JTGB01-2003公路桥涵施工规范JTJ 0412000道路交通标志和标线GB5768-2009公路交通标志板JT/T279-2004公路交通反光膜GB/T18833-2002路面标线涂料JT/T280-2004第二章 工程概况交城县高速连接线(东环路)路面改造工程为二级公路，双向四车道，路线起于交城县旧307国道，沿旧路前行与高速顺接，终点桩号K3+168，路线全长3
4、.168km。路基宽度由原来的12m调整为21m和12m（桥面）。一、路基工程（一）、道路平面交城县高速连接线(东环路)路面改造工程路基宽度原为整幅式路基12m，现调整为整幅21m（43.5m行车道+0.4m中间双黄实线+20.3m路缘带+23.0m绿化带）和12.0m（23.5m行车道+中间单黄实线+22.0m非机动车道+20.5m硬路肩）。其中K0+000-K1+980、K2+480-K3+068为21m宽路基，K2+140-K2+320为12.0m宽路基（桥面），K1+980-K2+140和K2+320-K2+480为路基渐变段（桥两侧），K3+068-K3+168为路基渐变段（收费站）
5、。 （二）、道路纵、横断面 道路纵断道路纵坡：桩号K0+000至桩号K0+260，坡度为-1.8%，坡长260米；桩号K0+260至桩号K0+560，坡度为-0.8%，坡长300米；桩号K0+560至桩号K1+160，坡度为-0.4%，坡长600米；桩号K1+160至桩号K1+660，坡度为-0.3%，坡长500米；桩号K1+660至桩号K1+960，坡度为-0.4%，坡长300米；桩号K1+960至桩号K2+240，坡度为1.80%，坡长280米；桩号K2+240至桩号K2+540，坡度为-3.0%，坡长300米；桩号K2+540至桩号K3+168.728，坡度为-0.4%，坡长628.72
6、8米。横断面：本路段按照二级公路标准设计，设计速度采用60公里/小时。路基设计标高为路中线沥青混凝土顶面标高，横坡设计为1.5%。竖曲线： 竖曲线设置九处，最大纵坡3.0%，最短纵坡260m，最小竖曲线半径凸型7084.32，凹型10000m。转折点分别位于桩号K0+260、K0+560、K1+160、K1+660、K1+960、K2+240、K2+540，竖曲线半径分别为R20000、R50000、R、R、R10000、R7084.320、R10004.620。（三）涵洞工程1、平面本次涵洞施工为钢筋砼盖板涵，为原涵洞接长。设计共两处，中心桩号为K1+935，K2+925。2、横、纵断面涵洞
7、为单孔，K1+935渠道设计流量3.2m3/s，净断面为3.0m*1m；K2+925渠道设计流量4.5 m3/s，净断面为4.0m1m；两侧各接长1.5m。涵洞采用浆砌片石底板，浆砌片石侧墙及预制钢筋混凝土盖板结构。二、路面工程道路路面结构组合道路路面结构采用沥青混凝土路面，标准轴载为双轮组单轴载100KN（BZZ-100），设计年限为12年。路面结构：结构总厚28厘米，其中8厘米沥青混凝土面层，20厘米厚水泥稳定碎石基层；加宽段结构总厚48cm，8厘米沥青混凝土面层，20厘米厚水泥稳定碎石基层，20厘米厚水泥稳定砂砾底基层。（一）沥青混凝土面层采用3厘米厚细粒式沥青混凝土（混合料级配采用AC
8、-13，石料选用抗滑、耐磨石料），乳化沥青粘层油；5厘米厚中粒式沥青混凝土（混合料级配采用（AC-20），乳化沥青透层油。沥青混合料技术要求沥青混凝土混合料矿料级配范围要求见下表密级配沥青混凝土混合料矿料级配范围级配类型通过下列筛孔的质量百分率（%）31.526.5191613.29.54.75中粒式AC-2010090-10078-9262-8050-7226-56细粒式AC-1310090-10068-8538-68级配类型通过下列筛孔的质量百分率（%）2.361.180.60.30.150.075中粒式AC-2016-4412-338-245-174-133-7细粒式AC-1324-50
9、15-3810-287-205-154-8沥青透层、粘层级下封层技术要求及施工均应满足公路沥青路面施工技术规范JTG F40-2004中相关规定乳化沥青技术指标要求试验项目透层沥青粘层沥青沥青标准粘度计C25.3（s）8-20恩格拉粘度E251-6筛上残留物（1.18mm筛） 大于（%）0.1蒸发残留物残留分含量 不大于(%)3550针入度(25 100g 5s)(0.1mm)60-100延度（15） 不小于（%）40溶解度（三氯乙烯） 不小于97.5储存稳定性1d 不大于(%)15d(%) 不大于(%)5与矿料的粘附性，裹复面积不小于2/3设计弯沉检验值结构层各结构层顶面弯沉值（0.01mm
10、）沥青上面层：3cmAC-1332.8沥青下面层：5cmAC-2034.6基层:20cm水泥稳定碎石41.8底基层：20cm水泥稳定砂砾133.6（二）水稳基层的施工要求按公路沥青路面施工技术规范（JTG F40-2004）进行。基层水泥稳定碎石的级配要求级配采用水泥=95-94.5:5-5.5%；施工时根据具体材料和试验确定施工配合比。基层压实度（重型击实标准）不小于98%，施工前，要求用重锤击实法求出最大干密度与最佳含水量配合，7天浸水抗压强度要求达到3.5Mpa.底基层水泥稳定砂砾剂量的级配要求级配采用水泥=95-94.5:5-5.5%，施工时根据具体材料和试验确定施工配合比。基层压实度
11、（重型击实标准）不小于98%。施工前，要求用重锤击实法求出最大干密度与最佳含水量配合，7天浸水抗压强度要求达到2.5Mpa.碎石的抗压碎能力要求集料压碎值应不大于30%，碎石的颗粒主成范围应符合下面的级配：通过筛孔的重量百分率（%）见下表：类型通过下列筛孔（方孔筛mm）的质量百分率（%）液限（%）塑指31.526.5199.54.752.360.60.075水泥稳定碎砾石10090-10072-8947-6729-4917-358-220-7256三、机电工程照明设施灯距和布置方式沿路两侧绿化带对称布置，杆距33米，路段长3168米，两侧共安装路灯154杆。现浇C20砼灯杆基础241.92m3
12、、敷设3*70+1*35电缆5600米。四、交通安全设施工程 标线 路面交通标线由虚线、实线等组成，道路中心标线为黄色；序号起讫桩号形式长度备注1K0+000-K3+168.73黄色实线3168.73路面中心实线（双黄线）2K0+000-K3+168.73白色实线3168.73车行道边缘线（两侧）3K0+000-K1+980.00白色虚线1980.00车行道分界线4K2+480-K3+168.73白色虚线688.73车行道分界线第三章 施工进度计划按要求，本工程工期为30日历天，有效工期从业主签发的开工通知第二天算起。 施工进度计划详见附录施工进度总计划表。 第四章 施工平面图布置1、 结合现
13、场实际，在建道路桩号约2+520处，在道路西侧厂区内，该位置经该厂区同意租用该处为我方的料场和搅拌场地及机械停放场地，现场设350公升砼搅拌机一台。租用面积为700平方米。2.根据实际情况，需占用两处临时用地，一处设于道路桩号约2+570东侧，设置工程项目部，布置生产临时设施、生活临时设施、以及生活用水、用电管线等。面积为800；一处位于道路桩号约K0+800用于民工生活临时设施。3、施工总平面管理 1) 为了减少各种料具的二次倒运距离，有计划地组织现场作业，最大限度地利用场地，提高劳动生产率，真正做到安全生产和文明施工，本工程的施工平面管理工作，由项目经理负责，实行分片包干管理，责任到人，未
14、经同意，任何人不得随意更改。2) 项目经理部是现场施工生产的指挥中心，现场办公室内要布置工程进度计划图表、晴雨表、管理机构图等图表。 3) 凡进场的材料、设备必须按施工总平面布置图指定位置堆放整齐，不得随意乱放，施工现场的水准点和里程桩控制点要有明显的标记，并切实做好保护工作。 4) 进出入口设场容管理条例、工程概况牌，教育工人维持良好的施工秩序和劳动纪律。 5) 施工现场设专职保安人员，无关人员禁止进入现场。 第五章 施工部署一、施工准备 为了确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标，根据本工程特点，做好施工前准备工作，科学组织，精心安排、计划在先，保证施工中各项工作的顺利开展。 1、施工前组织有关单位做好现场交接工作，布设施工用电线路，用水管线和临建设施。 2、对于现状施工范围内的耕地、附属物、建筑等障碍物需提前进行摸底，并以书面形式上报监理与业主。3、做好图纸会审工作，组织
