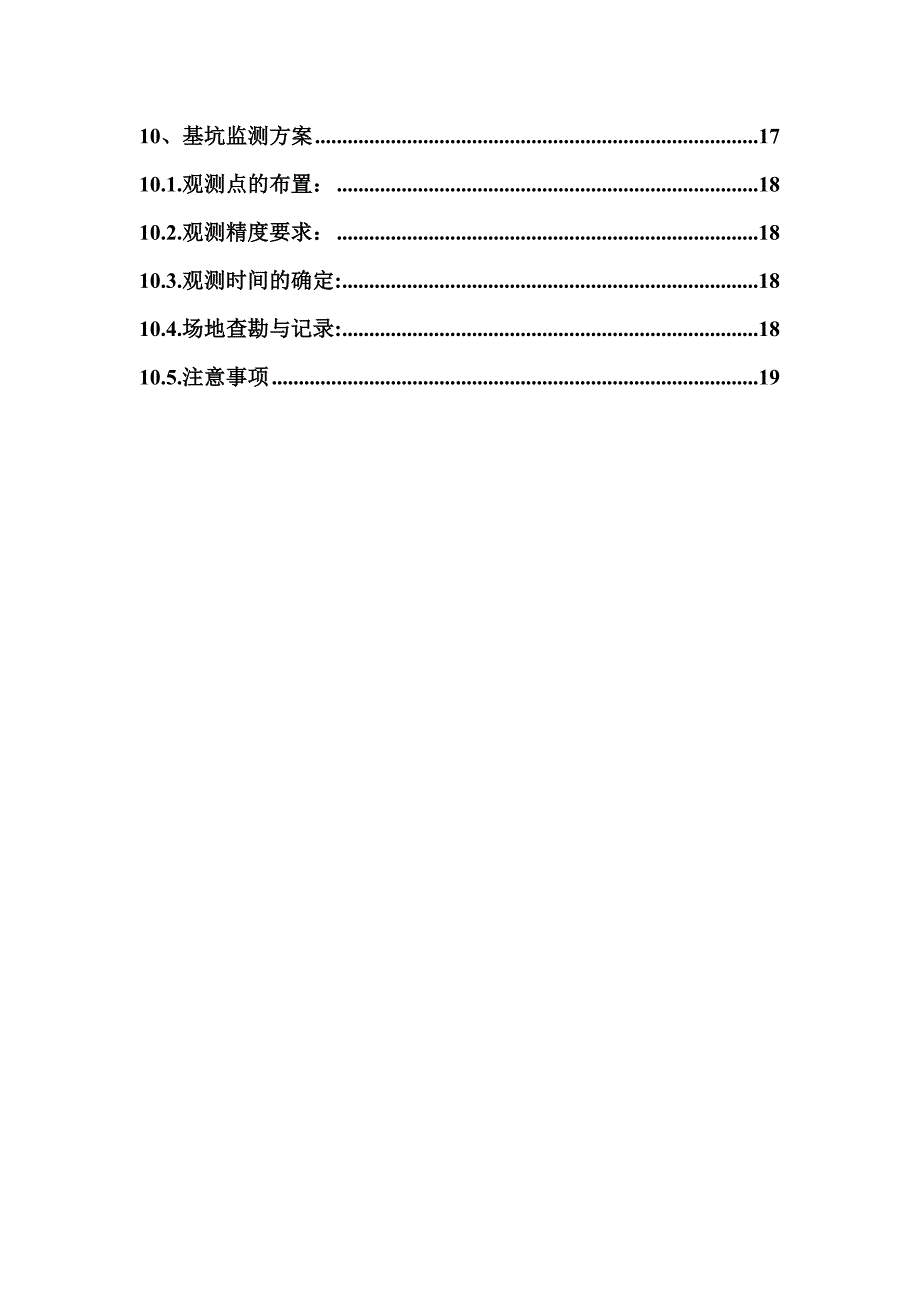

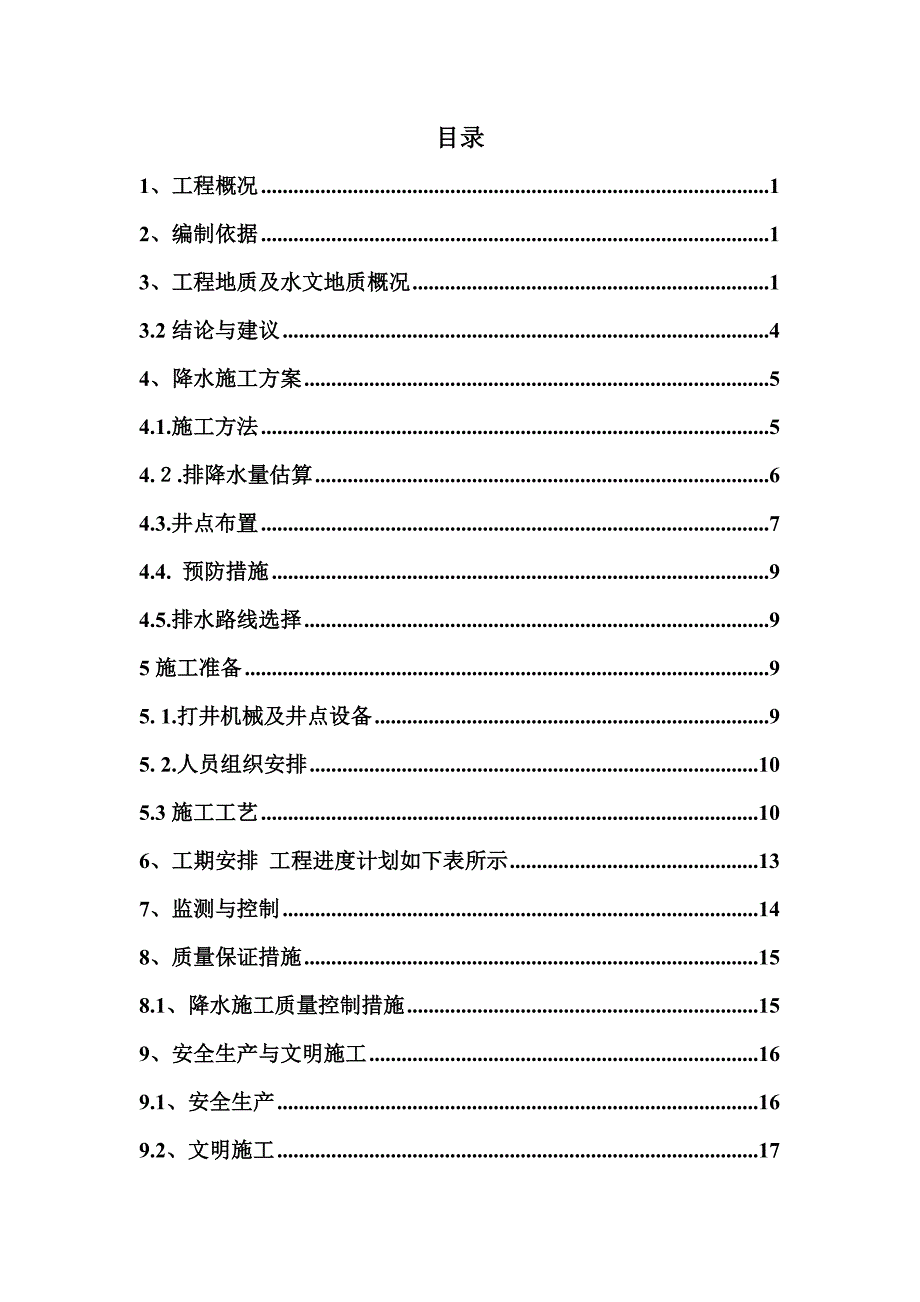

1、目录1、工程概况12、编制依据13、工程地质及水文地质概况13.2结论与建议44、降水施工方案54.1.施工方法54.排降水量估算64.3.井点布置74.4. 预防措施94.5.排水路线选择95施工准备95. 1.打井机械及井点设备95. 2.人员组织安排105.3施工工艺106、工期安排 工程进度计划如下表所示137、监测与控制148、质量保证措施158.1、降水施工质量控制措施159、安全生产与文明施工169.1、安全生产169.2、文明施工1710、基坑监测方案1710.1.观测点的布置：1810.2.观测精度要求：1810.3.观测时间的确定:1810.4.场地查勘与记录:1810.5

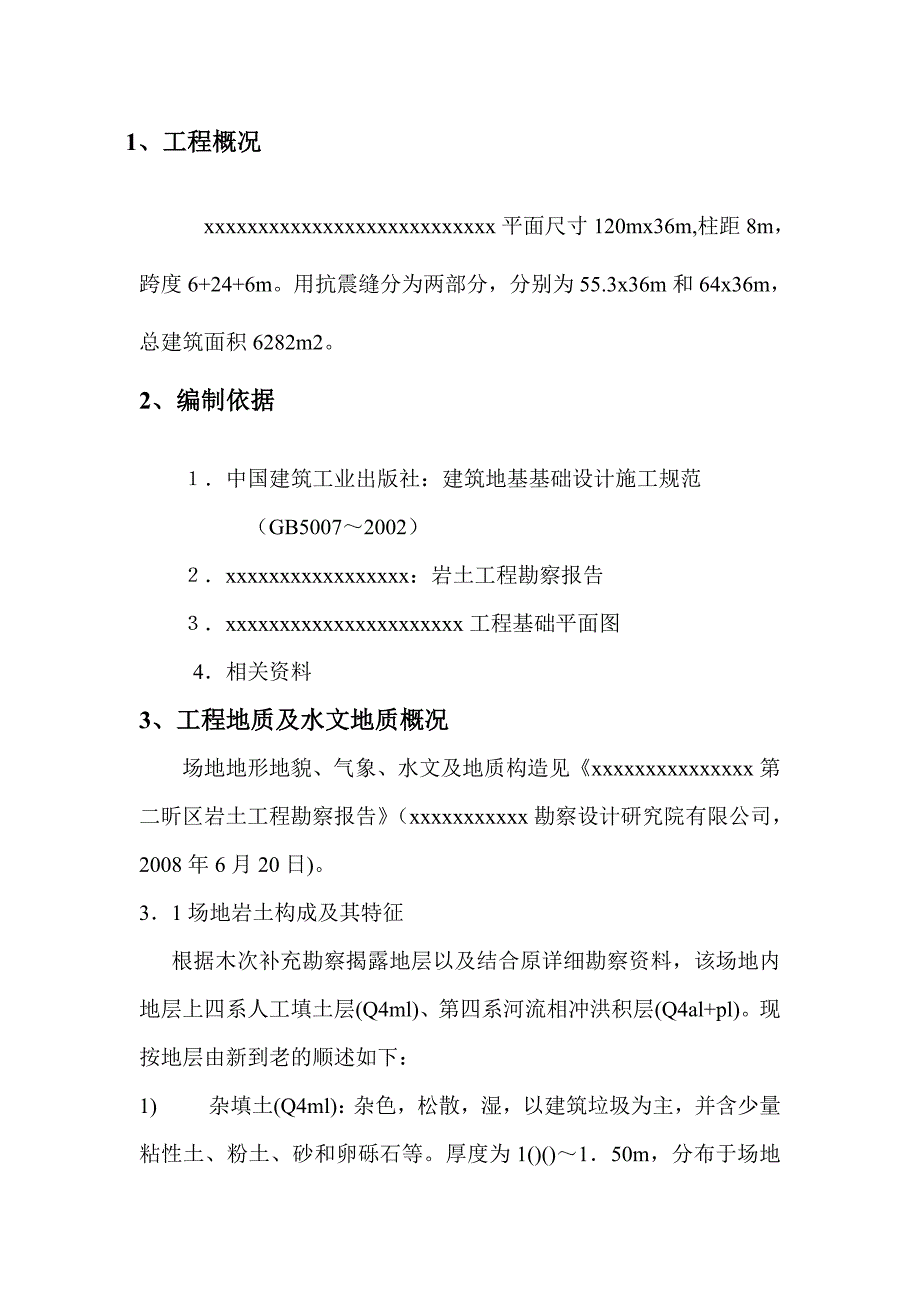

2、.注意事项191、工程概况 xxxxxxxxxxxxxxxxxxxxxxxxxxx平面尺寸120mx36m,柱距8m，跨度6+24+6m。用抗震缝分为两部分，分别为55.3x36m和64x36m，总建筑面积6282m2。 2、编制依据 中国建筑工业出版社：建筑地基基础设计施工规范（GB50072002）xxxxxxxxxxxxxxxxx：岩土工程勘察报告xxxxxxxxxxxxxxxxxxxxxx工程基础平面图 4相关资料3、工程地质及水文地质概况场地地形地貌、气象、水文及地质构造见xxxxxxxxxxxxxxx第二昕区岩土工程勘察报告（xxxxxxxxxxx勘察设计研究院有限公司，2008年
3、6月20日)。31场地岩土构成及其特征 根据木次补充勘察揭露地层以及结合原详细勘察资料，该场地内地层上四系人工填土层(Q4ml)、第四系河流相冲洪积层(Q4al+pl)。现按地层由新到老的顺述如下：1) 杂填土(Q4ml)：杂色，松散，湿，以建筑垃圾为主，并含少量粘性土、粉土、砂和卵砾石等。厚度为1()()150m，分布于场地内部分地小于5年2） 素填土( Q4ml )：灰黄灰褐色，松散，湿，主要成分为卵砾石、砂和粘性上等，含少量炭渣、砖块等，厚度为0000. 50m。堆积年限小于5年。3） 粉质粘土(Q4al+pl)：深灰黄灰色，湿很湿，可塑状态。可搓成土条，部分段夹薄层粉土。其摇振反应无，
4、稍有光滑，下强度中等，韧性中等。顶0.50150m，层厚140280m。呈层状、透镜体状分布于场地内大部分地段。标贯般为4005 50击，平均击数为4.90击。 4)细砂(Q4al+pl)：黄灰灰褐色，湿，松散状态。矿物成分丰要由长石、组成，较洁净，含少量铁锰质、云母，部分地段夹薄层粉砂或中砂。顶板埋深250320m，厚度为O502 50m，以层状、透镜体分布于场地内卵石层顶面。标贯击数股500650击，平均击数为550击。 5)中砂(Q4al+p)：青灰色、灰色，湿饱和、松散状态。主要矿物成分同细洁净，含少量卵砾石。顶板埋深2 906 00m，层厚050150m。分场地分布于场地内部分地段的
5、卵石层中。 6)卵石(Q4 al+p)：灰色，成分以花岗岩、闪长岩为丰，次为石英岩、灰岩、砂岩、泥岩等。颗粒圆状次圆状，分选较好，微风化为丰，少量中等强风化。被各粒级砂土和圆砾充填。顶板埋深1.10500m，全场地分布。按其颗粒组成，充填物含量，密实程度，卵石可分为以下四个亚层： 61)松散卵石：卵石含量5055 C左右，一般直径24cm。被中粗充填，并含少量泥质成分。颗粒交错排列，部分接触。厚度为0.502.70m。以层状透镜体状分布于场地内部分地段。N120修正后击数一般为1.92.5击，平均击数为2.1击。 62)稍密卵石：卵石含量5560左右，一般直径28cm。被中粗砂充填，并含少量泥
6、质成分。颗粒交错排列，部分接触。厚度为0. 504.40m。以层状、透镜体状分布于场地内大部分地段。N120修正后击数一般为3.35.1击，平均击数为4. 4击。 63)中密卵石：卵石含量占6070左右，一般直径48cm，含少量漂石，被中粗砂和砾砂充填，并含10左右的圆砾。颗粒交错排列，大部分接触。厚度为0.505.30m，以层状、透镜体状分布于全场地。N120修正后击数一般为749 6击，平均击数为8 击。 64)密实卵石：卵石含量70，一般直径1020cm，含较多漂石。被中和砾砂充填，并含15左右的圆砾。颗粒交错排列，连续接触。最大揭示厚度为9.50m，以层状分布于全场地。N120修正后击
7、数一般为11.315 .0击，平均击数为13 5击。3.2结论与建议 (1)本报告是在xxxxxxxxxxxx岩土工程勘察报告(xxxxxxxxxxxx勘察设计研究院有限公司，2008年6月20日)的基础上经补充完善形成的，主要为总平图局部变动后，超出前期详细勘察范围的部分区域，提供准确的岩土工程勘察资料； (2)拟建场地内地形平坦，无不良地质作用及影响工程建设的地下埋藏物属于稳定建筑场地，适宜建筑。 (3)场地各土层的工程特性指标建议按下表采用：工程特性指标建议值 指标名称重度r/(KN/m)内聚力C（Kpa）内摩擦角()压缩模量Es(MPa)变形模量Eo(MPa)承载力特征值fak(Kpa
8、)推荐值土层名称素填土18.58122.580粉质粘土19.525205.5140细砂19.00153.5100中砂19.50184.0120松散卵石20.002815.0180稍密卵石21.003020.0300中密卵石22.003528.0550密实卵石23.004535.5800 (4)拟建场地抗震设防烈度为度，设计基本地震加速度为010g(g为重力加速度)，抗震分组为第三组，设计特征周期0.45s。场地土为软弱一中硬土，建筑场地类另j为!I娄属可建设的一般场地。场地细砂层为轻微液化土层。(5)建议309#厂房采用以粉质粘土或卵石层为基础持力层的天然地基，基础形式采用独立基础，若以粉质粘
9、土为基础持力层，设计应根据荷载情况、持力层厚度及软弱下卧层(细砂)分布特性进行强度和变形验算，并采取相应的抗液化措施，若不满足设计要求，则以卵石层为基础持力层。根据现场实际开挖情况表明水位平均埋深于3.80（绝对标高484.50）。主要含水层为粘性粉土层；考虑本次施工基槽开挖深度为7.0，因此降水水位应大于7.5，才对基槽开挖及底板施工有利。4、降水施工方案4.1.施工方法根据勘察报告，第一层上层滞水和第二层潜水对本次施工有直接影响。上层滞水含水层为粉土层，渗透性差，不易降尽。潜水含水层为粉细砂层，渗透均一，较容易抽降。但该层层底即为粉质粘土及粘土隔水层，对降水较为不利。这种地层采用轻型井点或
10、大口井辅以渗水砂井方法降水，较为理想。可结合我们以往成功的降水经验，如采用轻型井点方法降水，根据实际槽深需要双排双层，占地面积大，大量增加了土方量且拖长了工期，是很不经济的；而我们在与之具有相同地层的现代南洋大厦降水，即采用大口井辅以渗水砂井的方法降水，我们在每两口降水井中间设一口砂井，通过对降水过程的观察和在土方开挖过程中对降水效果的分析上，砂井并没有起到良好的渗水作用。因此，本工程我们采用深井井点的方法进行降水，且适当增加降水井的数量，缩小井间距，使其排水量增大，能达到迅速干槽的效果，保证深基础正常施工。4.排降水量估算4.2.降水井深度 H H1+ h + IL = 7 + 0.5 +
11、1/1015.5 = 9.05m 本工程取H = 12.5 m式中：H1 井点埋设至坑底面的距离(m)； h 降低后地下水位至基坑中心底面的距离 取h = 0.5 m。 I 地下水降落坡度，环形井点为1/10。 L 井点至基坑中心的水平距离(m)；4.2.2.基坑涌水量估算 根据公式: = 1.366k(2HS)S/lgRlgx =1.3665(211 6.2)6.2/lg30 lg12 =452m3/d 其中: K 土的渗透系数(m3/d)； 取k =5 m3/d。 H含水层厚度(m)； 取H =11m。 S 水位降低值(m)；取S = 7.53.8 + 0.5 = 6.2m。 R 抽水影响
12、半径(m)；取经验值 R=36 m。 X 基坑假想半径(m)； 取 X = 12m。4.2.3.单井涌水量估算 q= 1.366k(2HS)S/lgRlgr =1.3665(211 6.2)6.2/lg30 lg0.4 =453m3/d4.3.井点布置按基槽排降水量及现场实际情况，降水疏干井设在基坑四周，距基坑壁1.50m，呈帷幕状。降水井设计参数如下： 井距：36米 井深：12.5米 井径：800毫米 共设：12口其中设2口观测井 成井：反循环钻机 滤管：无砂滤水管400毫米 滤料：23毫米水洗豆石 具体布置见下图：4.4. 预防措施 地下水不可预见性很强，如果潜水水量很大，影响基础施工，再
13、采取基坑内局部降水，施工方法同坑边大井相同，该降水井在底板浇筑完成后封死。4.5.排水路线选择 在井点外侧环形围放排水主管，水力坡度3，埋于地下0.50m深处，由井点抽取的水汇集排水主管排入市政污水管道。根据场地污水管口的位置，分别选择1 3个排水口。5施工准备5. 1.打井机械及井点设备打井机械可根据工期要求变更。井点设备是由井点管、连接管、排水主管及抽水设备等组成。具体如下:序号设 备 名 称 规 格 单 位 数 量 1反循环钻机 台 2 2潜水泵QY1225 2.2 套54(备用5台) 3 动力总配电箱 200A 个6 4 动力分配电箱 100A 个18 5排水主管 4寸 米330 6排水胶管2420 米1620 7弯联管241.5 根54 8钢丝绳6919
