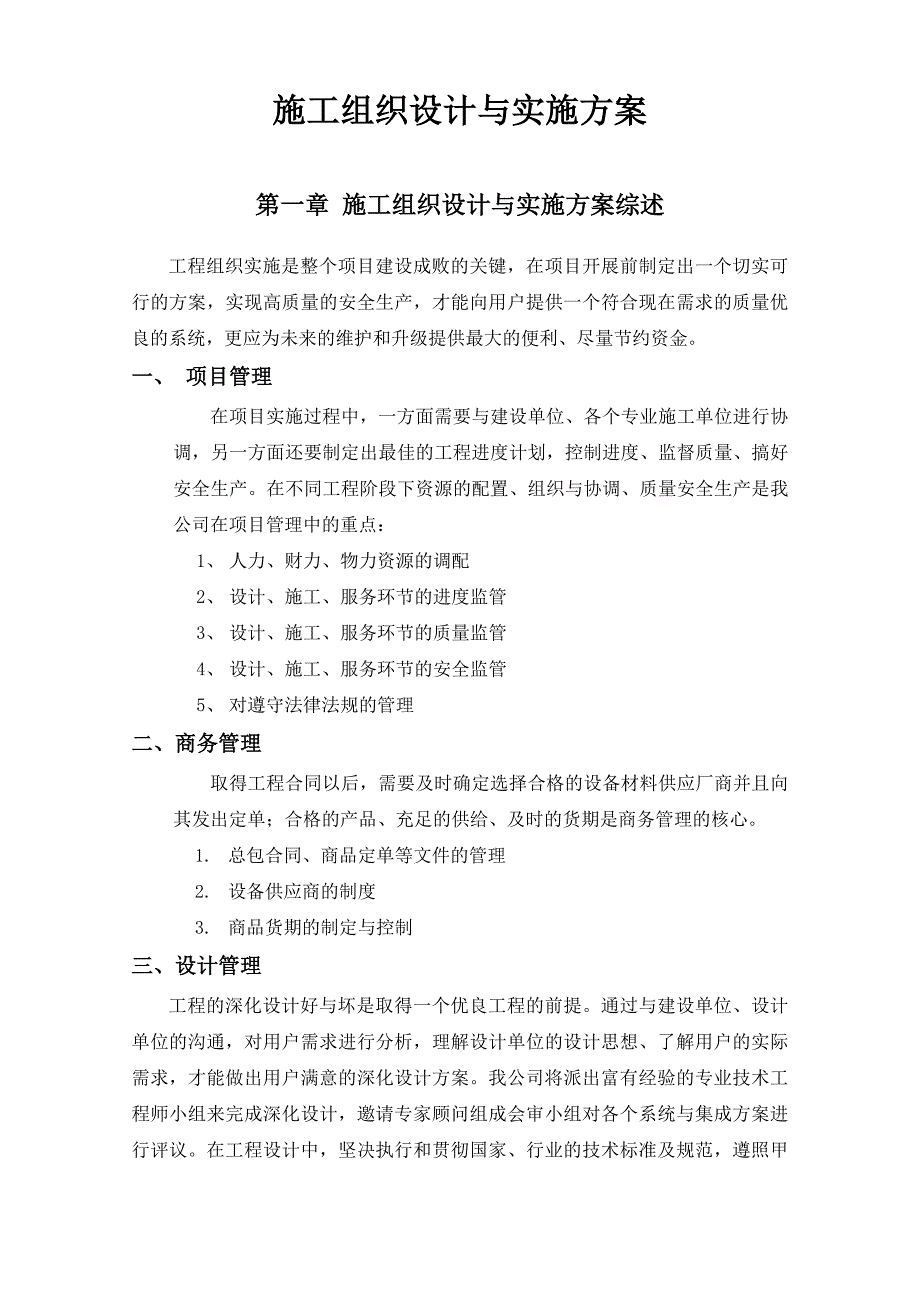

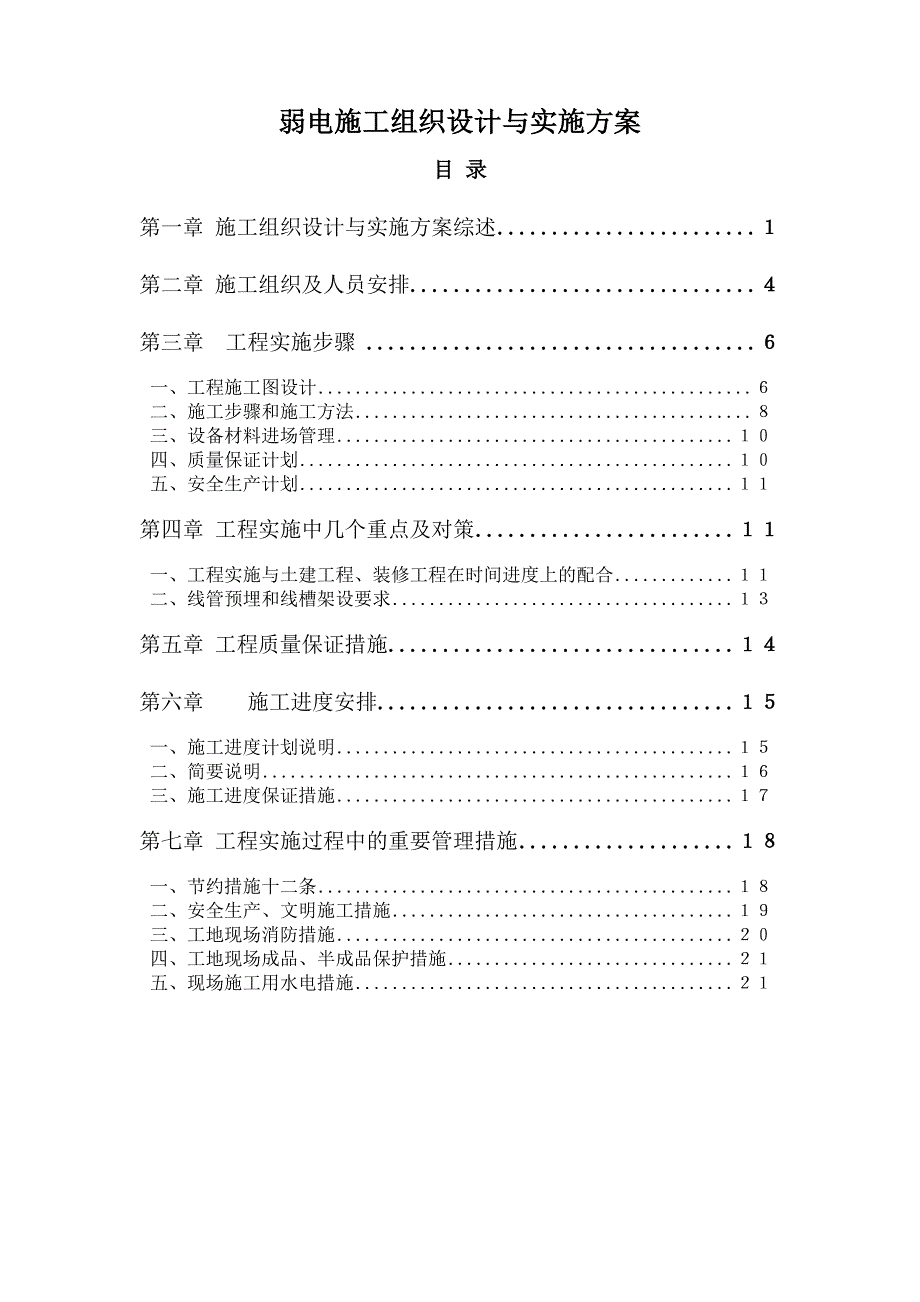

1、弱电施工组织设计与实施方案目 录第一章 施工组织设计与实施方案综述第二章 施工组织及人员安排第三章 工程实施步骤一、工程施工图设计二、施工步骤和施工方法三、设备材料进场管理四、质量保证计划五、安全生产计划第四章 工程实施中几个重点及对策一、工程实施与土建工程、装修工程在时间进度上的配合二、线管预埋和线槽架设要求第五章 工程质量保证措施第六章 施工进度安排一、施工进度计划说明二、简要说明三、施工进度保证措施第七章 工程实施过程中的重要管理措施一、节约措施十二条二、安全生产、文明施工措施三、工地现场消防措施四、工地现场成品、半成品保护措施五、现场施工用水电措施施工组织设计与实施方案第一章 施工组织
2、设计与实施方案综述工程组织实施是整个项目建设成败的关键，在项目开展前制定出一个切实可行的方案，实现高质量的安全生产，才能向用户提供一个符合现在需求的质量优良的系统，更应为未来的维护和升级提供最大的便利、尽量节约资金。一、 项目管理 在项目实施过程中，一方面需要与建设单位、各个专业施工单位进行协调，另一方面还要制定出最佳的工程进度计划，控制进度、监督质量、搞好安全生产。在不同工程阶段下资源的配置、组织与协调、质量安全生产是我公司在项目管理中的重点：1、 人力、财力、物力资源的调配2、 设计、施工、服务环节的进度监管3、 设计、施工、服务环节的质量监管4、 设计、施工、服务环节的安全监管5、 对遵
3、守法律法规的管理二、商务管理 取得工程合同以后，需要及时确定选择合格的设备材料供应厂商并且向其发出定单；合格的产品、充足的供给、及时的货期是商务管理的核心。1. 总包合同、商品定单等文件的管理2. 设备供应商的制度3. 商品货期的制定与控制三、设计管理 工程的深化设计好与坏是取得一个优良工程的前提。通过与建设单位、设计单位的沟通，对用户需求进行分析，理解设计单位的设计思想、了解用户的实际需求，才能做出用户满意的深化设计方案。我公司将派出富有经验的专业技术工程师小组来完成深化设计，邀请专家顾问组成会审小组对各个系统与集成方案进行评议。在工程设计中，坚决执行和贯彻国家、行业的技术标准及规范，遵照甲

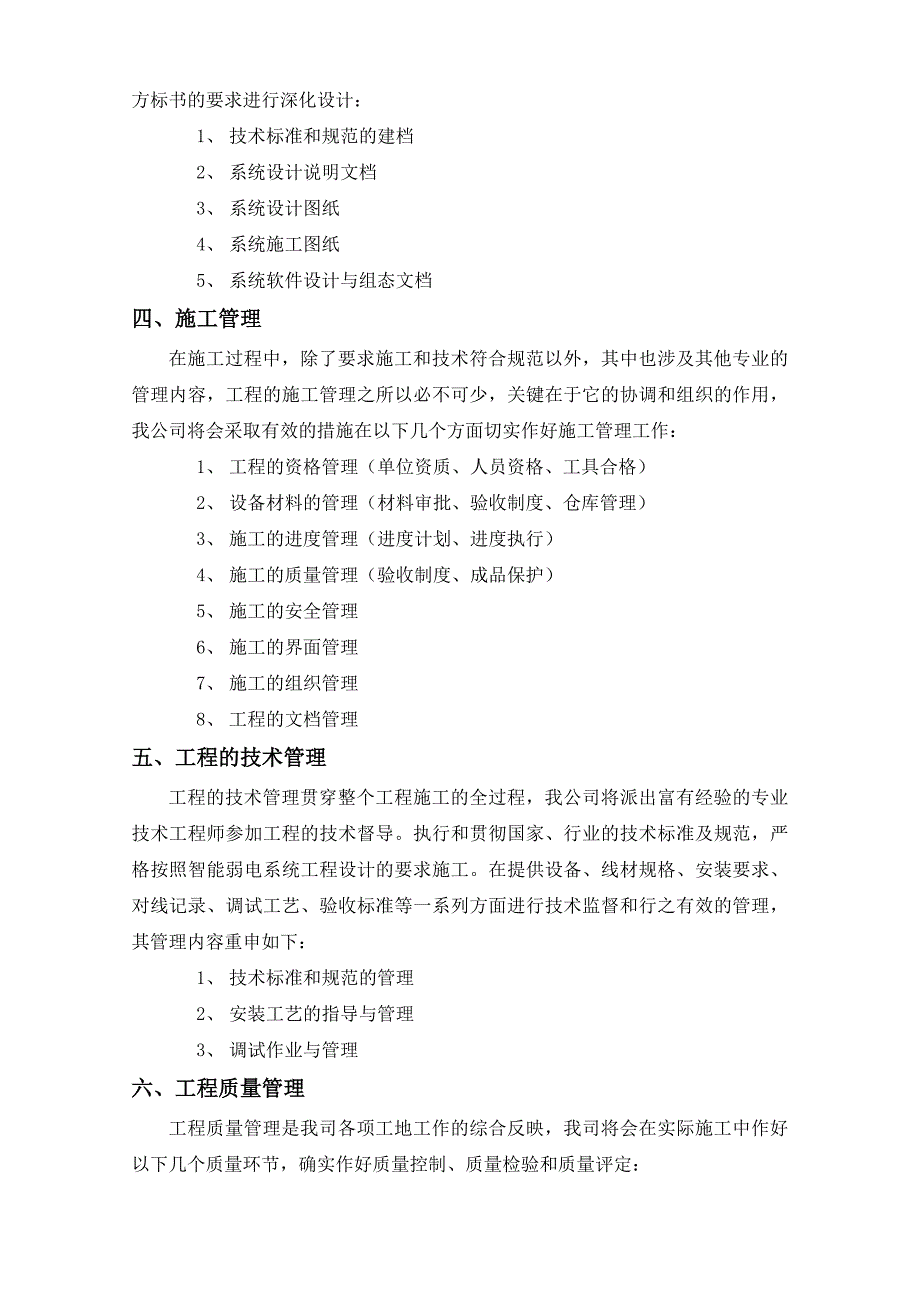

4、方标书的要求进行深化设计：1、 技术标准和规范的建档2、 系统设计说明文档3、 系统设计图纸4、 系统施工图纸5、 系统软件设计与组态文档四、施工管理 在施工过程中，除了要求施工和技术符合规范以外，其中也涉及其他专业的管理内容，工程的施工管理之所以必不可少，关键在于它的协调和组织的作用，我公司将会采取有效的措施在以下几个方面切实作好施工管理工作：1、 工程的资格管理（单位资质、人员资格、工具合格）2、 设备材料的管理（材料审批、验收制度、仓库管理）3、 施工的进度管理（进度计划、进度执行）4、 施工的质量管理（验收制度、成品保护）5、 施工的安全管理6、 施工的界面管理7、 施工的组织管理8、
5、 工程的文档管理五、工程的技术管理 工程的技术管理贯穿整个工程施工的全过程，我公司将派出富有经验的专业技术工程师参加工程的技术督导。执行和贯彻国家、行业的技术标准及规范，严格按照智能弱电系统工程设计的要求施工。在提供设备、线材规格、安装要求、对线记录、调试工艺、验收标准等一系列方面进行技术监督和行之有效的管理，其管理内容重申如下：1、 技术标准和规范的管理2、 安装工艺的指导与管理3、 调试作业与管理六、工程质量管理 工程质量管理是我司各项工地工作的综合反映，我司将会在实际施工中作好以下几个质量环节，确实作好质量控制、质量检验和质量评定：1、 施工图的规范化和制图的质量标准2、 管线施工的质量
6、要求和监督3、 配线的质量要求和监督4、 配线施工的质量要求和监督5、 调试大纲的审核、实施及质量监督6、 系统运行时的参数统计和质量分析7、 系统验收的步骤和方法8、 系统验收的质量标准9、 系统操作与运行管理的规范要求 10、系统的保养和维修的规范和要求 11、年检的记录和系统运行总结七、安全生产管理 安全生产管理是工程保质保量、如期完工所必不可少的，我方将会在实际施工中作好以下几个安全生产环节，确实作好安全生产控制、检查：1、 进入工地的人员安全2、 仓储设备的安全保管3、 安装设备的成品保护第二章 施工组织及人员安排一、项目组织结构1、项目经理职责 负责整个项目的日常管理与资源调配，推
7、进项目的进行，解决各种紧急事件，公司决定抽调最精干、具有丰富工程经验的、组织实施过类似大型集成系统工程的高级工程管理人员担任，采用项目经理负责制，有绝对权利可以调配本工程现场人力、物力、财力、合伙施工队和优先使用公司其他工程范畴的资源，保证工程保质保量按时完成。其具体职责是：1) 前期准备阶段：分析工程现实，编制具体的工程预算案提交指挥部审核批准后执行，提交进货计划表、人力资源计划及施工进度计划表，向现场管理、施工技术人员和工程队下发任务职责书，并组织培训和项目交底，确立项目奖惩办法；组建现场工地办公室和相关管理程序及技术档案体系。2) 在施工设计阶段：配合甲方及监理方组织系统方案设计审查会；
8、遵守国家有关设计规程、规范；主持制定系统施工设计方案，制定专业施工设计资料交付文件格式，配合甲方组织系统施工设计图会审，审查管线图和安装图。3) 施工阶段：配合甲方组织系统施工协调会；制定施工工程管理制度；参加工程例会，及时处理相关事务；配合工程监理，协调施工；向甲方工程代表和监理方提交工程月、周报和工程进度报告，申请工程进度款；管理协调施工与相关施工单位关系；紧急事件无法处理则与公司指挥部沟通，及时处理相关事务；审核施工队的施工进度，批准其相关工程进度款；执行工程预算及项目奖惩办法，签署工程月、周工地报告，检查和评估现场各部门的工作任务和业绩，召集内部工地现场例会。4) 联机调试：配合甲方和
9、工程监理，组织验收。5) 售后服务阶段：负责售后服务的计划和措施的跟踪、落实。2、 副项目经理 负责日常管理与资源调配，推进各子系统的进度，解决各种紧急事件，协助项目经理调配本系统现场人力、物力、财力、施工队保证该系统保质保量按时完成。其具体职责是：1) 前期准备阶段：分析系统现实，编制工程预算案提交项目经理，提交该系统进货计划表、人力资源计划及施工进度计划表，并组织系统培训和项目交底；参与组建现场工地办公室和相关管理程序及技术档案体系。2) 在施工设计阶段：配合项目经理组织系统方案设计审查会；遵守国家有关设计规程、规范；主持制定系统施工设计方案，制定专业施工设计资料交付文件格式，配合项目经理
10、组织系统施工设计图会审，审查管线图和安装图。3) 施工阶段：配合项目经理组织系统施工协调会；制定系统施工工程管理制度；参加工程例会，及时处理相关事务；配合项目经理协调系统施工；向项目经理提交工程月、周报和工程进度报告，申请工程进度款；管理协调系统施工与相关施工单位关系；紧急事件无法处理则与项目经理沟通，及时处理相关事务；审核施工队的施工进度，批准其相关工程进度款；执行工程预算及项目奖惩办法，签署工程月、周工地报告，检查和评估现场各部门的工作任务和业绩，召集内部工地现场例会。4) 联机调试：配合项目经理，组织系统验收。3、工程实施的人力资源初步计划 从整个施工程序上来看，基本上分为五个阶段：系统
11、深化设计、隐弊工程施工及验收、线路铺设、设备安装与配线、调试开通等。要求在各个施工过程中，根据施工进度推进情况，合理安排劳力和技术力量的配置，做到相对固定又灵活调配，在保证工程质量和工期的前提下，要尽量做到统一，避免重复作业，力争一次性施工，周密计划，节约用工。其人力资源初步计划如下，但须说明的一点，人力资源计划是不断随着工程情况的进展和变化而改变的，项目部进入现场后必须对人力资源计划有前瞻性，提前向项目指挥部提出计划，由项目指挥部统一调配。系统工程师：每个系统配置1人，任务是，完成系统深化设计、指导设备安装与配线、完成系统组态、进行系统调试运行开通、组织人员培训等。施工工长：每个系统配置1人
12、，任务是，完成隐弊工程施工及验收、设备安装与配线、协助系统调试运行开通等，由资深施工人员担任，一般由我方合作人派出，负责具体的施工带队工作。施工员：负责系统布线、拉线、线缆端接及设备安装等工作，向系统施工工长报告。质检员：配置1人，任务是，验收预留管槽、确认施工工具的合格、组织验收隐弊工程、检察设备安装与配线、监督系统调试运行开通等，属于质量安全生产组成员。安检员：配置1人，任务是，进场人员安全检查与管理，仓储材料设备的安全监督，现场安装设备的成品保护监督等，属于质量安全生产组成员。4、工程实施过程中紧急事件处理策略 在工程安装期间，我司将委派现场项目经理、副项目经理、现场技术人员常驻工地，进
13、行安装与工程管理工作，工地各方如有问题，可向他们提出，现场主管人员会根据实际情况，按照公司项目管理程序中快速反应机制规定尽快予以解决，在一小时内以书面形式答复处理情况，如发生某些紧急工地问题或我司现场管理人员处理不当，可按上述公布电话向我司指挥部投诉，紧急事件和投诉联络人会第一时间通知指挥部主管人员，要求协助，尽快不迟于八小时予以处理。在售后服务期间，当我司紧急事件和投诉联络人收到报告后，会第一时间通知指挥部主管人员，委派相关工程师尽快赶到现场，协助操作人员解决有关问题，务求所有问题在最短的时间内得到解答。我司对紧急事故的正常反应时间为四小时。第三章 工程实施步骤一、工程施工图设计1、工程深化
14、设计要求 在工程前期，首先应做好工程施工图的设计工作。 工程图设计是将系统初步设计和实施方案中的软硬件配置、系统功能要求作细致全面的技术分析和工程参数计算，取得确切的技术数据以后，再绘制在施工平面安装图上，我司提供的弱电系统施工图具体包括如下内容：1） 图纸目录工程全称，图号，设计阶段，日期。图纸名称，图号，规格，页数。（1）系统原理图（2）工艺流程控制原理图（3）点位平面布置与管线走向图（4）现场设备安装图 2）设备设计说明书设计依据，遵循规范，管线号说明，其它需要统一要说明的部分。（1）设计说明书（2）工程点位表 3）材料表材料名称，型号及规格，数量。（1）设备表（2）材料表 2、设计图纸
15、设计与会审流程 1）向各个专业的系统工程师下达设计任务计划书，明确设计内容、范围、工期 2）系统工程师核对设计院图纸与设备材料清单，定期提交设计报告，如期提交设计说明书、系统设计图纸、工程施工图纸、系统组态文件。3）总工程师与总工程师室成员定期检查系统工程师的设计报告，协助系统工程师解决在设计过程中发现的各种问题，确保深化设计作业如期完成。如有必要，可以通过项目经理与建设单位、设计单位进行沟通，保障设计方案满足用户需求。4） 总工程师与总工程师室成员对设计说明书、系统设计图纸、工程施工图纸、系统组态文件等进行处审，最终确认满足标书与合同要求后，上报项目指挥部。5） 技术总监经过审查，确认可行并且同意后，返还给项目经理。6） 项目经理将全套的设计资料提交甲方。7） 甲方对设计内容进行评审，最终同意后，通知弱电总包单位。二、施工步骤和施工方法本项目要调配好施工步骤，确立
