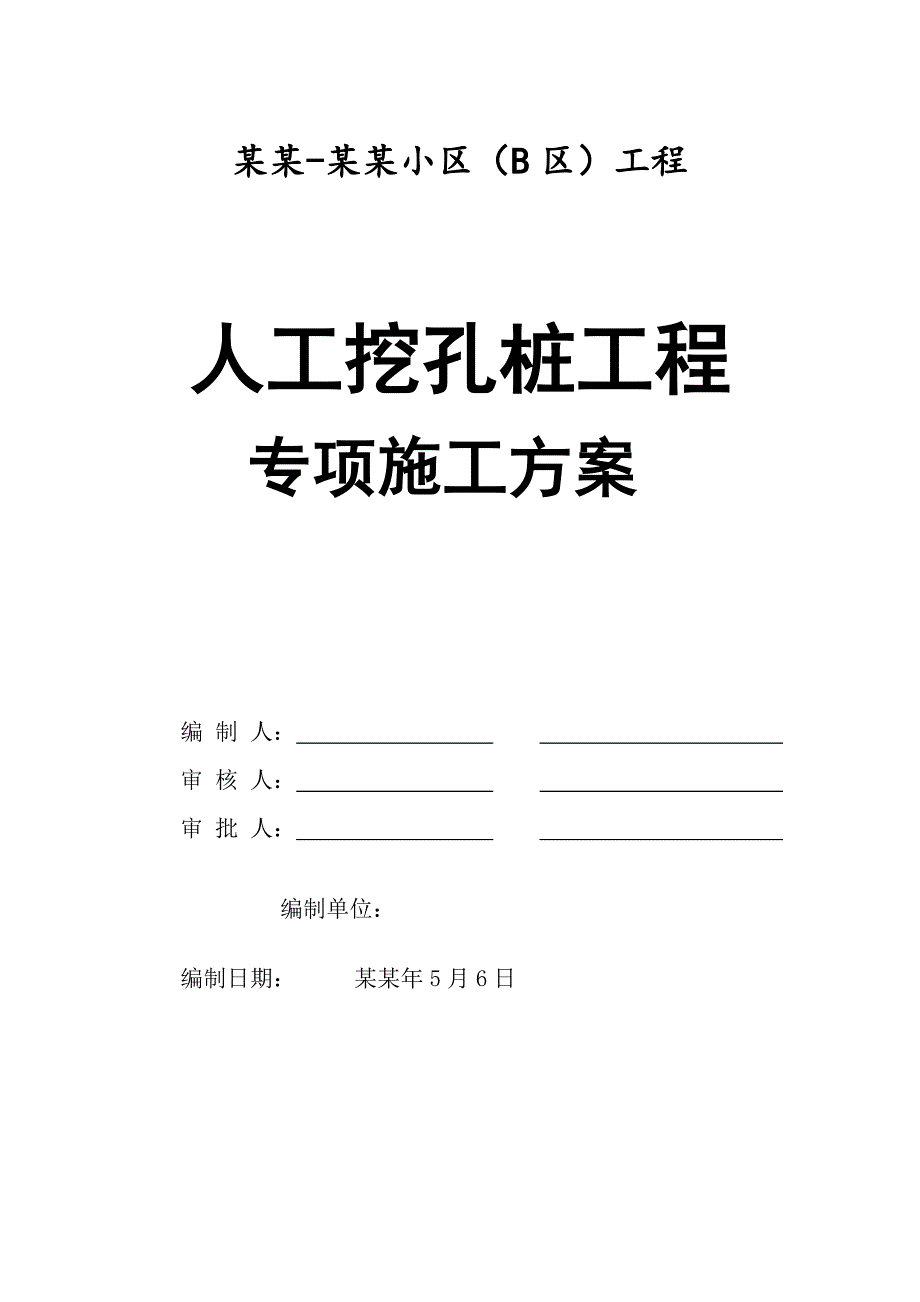

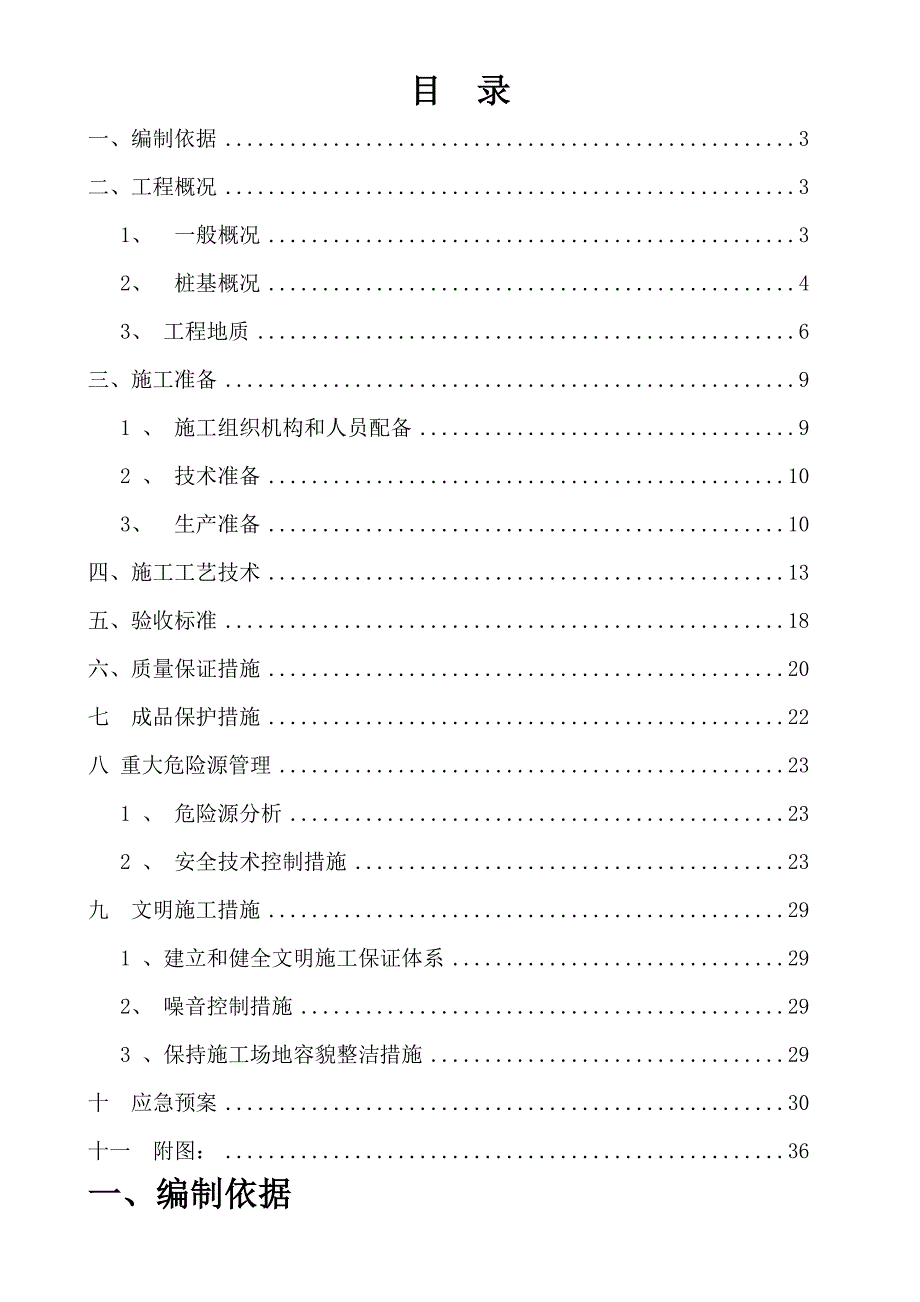

1、某某-某某小区（B区）工程人工挖孔桩工程专项施工方案编 制 人： 审 核 人： 审 批 人： 编制单位：编制日期： 某某年5月6日 目 录一、编制依据3二、工程概况31、 一般概况32、 桩基概况43、 工程地质6三、施工准备91 、 施工组织机构和人员配备92 、 技术准备103、 生产准备10四、施工工艺技术13五、验收标准18六、质量保证措施20七 成品保护措施22八 重大危险源管理231 、 危险源分析232 、 安全技术控制措施23九 文明施工措施291 、建立和健全文明施工保证体系292、 噪音控制措施293 、保持施工场地容貌整洁措施29十 应急预案30十一 附图：36一、编制依

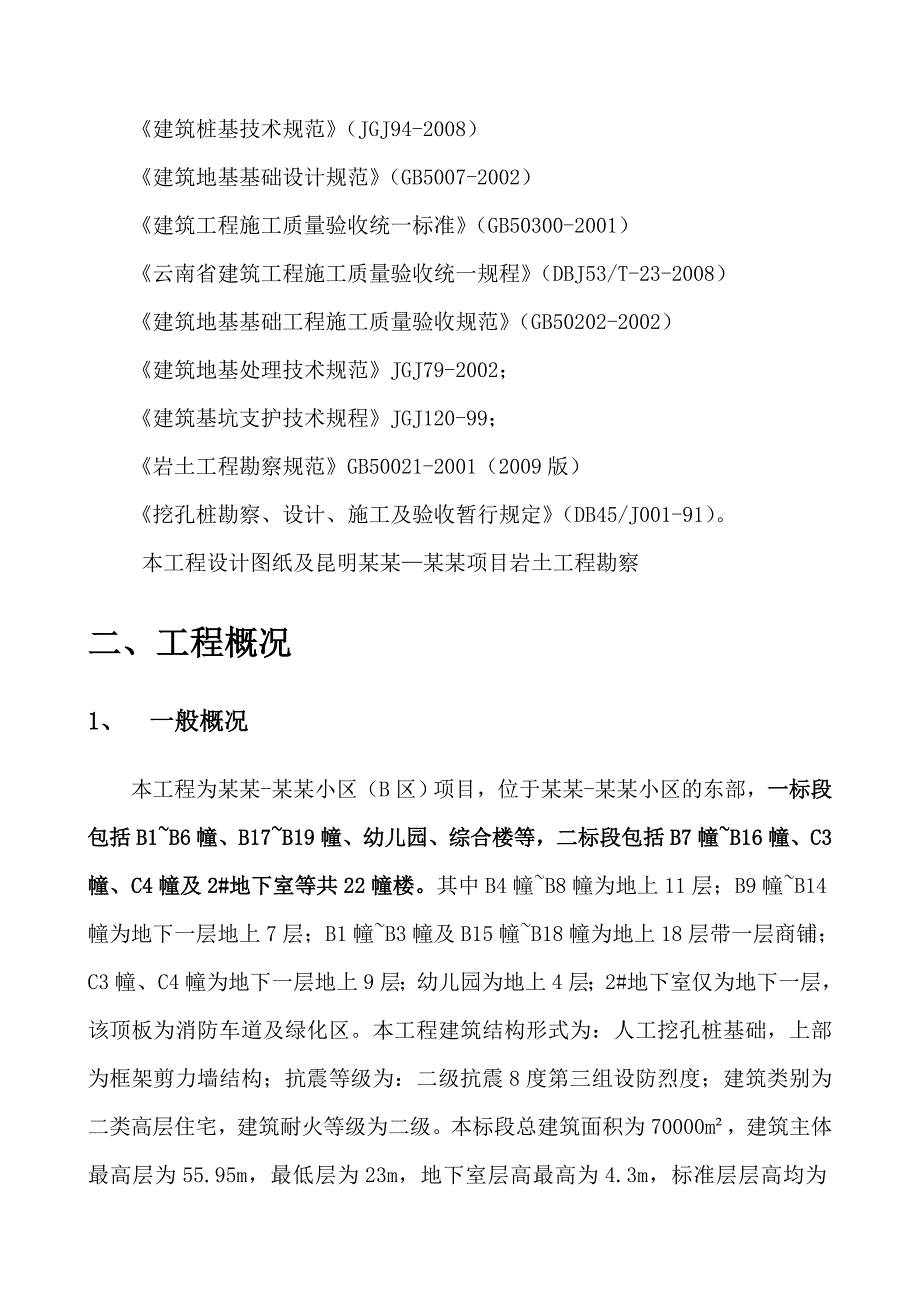

2、据建筑桩基技术规范（JGJ94-2008）建筑地基基础设计规范（GB5007-2002）建筑工程施工质量验收统一标准（GB50300-2001）云南省建筑工程施工质量验收统一规程（DBJ53/T-23-2008）建筑地基基础工程施工质量验收规范（GB50202-2002）建筑地基处理技术规范JGJ79-2002；建筑基坑支护技术规程JGJ120-99；岩土工程勘察规范GB50021-2001（2009版）挖孔桩勘察、设计、施工及验收暂行规定（DB45/J001-91）。本工程设计图纸及昆明某某某某项目岩土工程勘察二、工程概况1、 一般概况本工程为某某-某某小区（B区）项目，位于某某-某某小区的
3、东部，一标段包括B1B6幢、B17B19幢、幼儿园、综合楼等，二标段包括B7幢B16幢、C3幢、C4幢及2#地下室等共22幢楼。其中B4幢B8幢为地上11层；B9幢B14幢为地下一层地上7层；B1幢B3幢及B15幢B18幢为地上18层带一层商铺；C3幢、C4幢为地下一层地上9层；幼儿园为地上4层；2#地下室仅为地下一层，该顶板为消防车道及绿化区。本工程建筑结构形式为：人工挖孔桩基础，上部为框架剪力墙结构；抗震等级为：二级抗震8度第三组设防烈度；建筑类别为二类高层住宅，建筑耐火等级为二级。本标段总建筑面积为70000m，建筑主体最高层为55.95m，最低层为23m，地下室层高最高为4.3m，标准
4、层层高均为3m。本工程基础采用人工挖孔桩承台基础，桩长大于15米的是：B15、B16幢设计桩长1722米，B17、B18幢设计桩长1521米。2、桩基概况本工程地基基础设计等级为丙级，各栋基础均采用钢筋砼人工挖孔桩，要求桩尖进入持力层大于1.0米，钢筋笼分别为一级钢（HPB235）、二级钢（HRB335）、三级钢（HRB400）。混凝土采用泵送商品混凝土灌注桩。各栋桩基结构特征见下表：B7B8栋人工挖孔桩结构特征表 序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1KKZ180013C25150C252KKZ280013C25150C25B9、B12栋人工挖孔桩结构特征表 序号桩号桩
5、身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1KKZ180010-13C25150C252KKZ280010-13C25150C25B10、B11栋人工挖孔桩结构特征表 序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1KKZ18009-12(9-14)C25150C25括号内数据为B11栋2KKZ28009-12(9-14)C25150C25括号内数据为B11栋B13、B14栋人工挖孔桩结构特征表 序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1KKZ180010C25150C252KKZ280010C25150C253KKZ38008.5C25150C254KKZ
6、4100010C25150C25B15、B16栋人工挖孔桩结构特征表 序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1KKZ190018-22C30150C302KKZ280010C25150C253KKZ390018-22C30150C304KKZ4100010C25150C255KKZ590017-21C30150C306KKZ690017-21C30150C30C3、C4栋人工挖孔桩结构特征表 序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1KKZ180010C25150C252KKZ280010C25150C253KKZ3100010C25150C252#地下室
7、基础人工挖孔桩结构特征表 序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1KKZ180010C25150C252KKZ280014C25150C253KKZ380014C25150C254KKZ480012C25150C255KKZ580012C25150C256KKZ680010C25150C257KKZ780010C25150C25B17、B18栋人工挖孔桩结构特征表序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1WKZ190013-16C30150C302WKZ28009C25150C253WKZ390013-16C30150C304WKZ410009C25150
8、C255WKZ590016-21C30150C306WKZ690016-21C30150C30B1、B2、B3栋人工挖孔桩结构特征表序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1WKZ190015C30150C302WKZ280010C30150C303WKZ3100010C30150C30B4、B5、B6栋人工挖孔桩结构特征表序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1WKZ180013C25150C25综合楼人工挖孔桩结构特征表序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1WKZ18008C25150C252WKZ28008C25150C253W
9、KZ312008C25150C25幼儿园人工挖孔桩结构特征表序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1WKZ180010C25150C252WKZ280010C25150C253WKZ3100010C25150C25B19栋人工挖孔桩结构特征表序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1WKZ18008C25150C25门卫人工挖孔桩结构特征表序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1WKZ18007C25150C25保安亭人工挖孔桩结构特征表序号桩号桩身直径mm桩长m桩砼标号桩护壁mm护壁砼标号备注1WKZ18009C25150C253、
10、工程地质3.1、场地岩土层岩性特征及分布拟建场地地层在50米深度范围内地层主要为第四系填土（Q4ml）、第四系坡洪积层(Q4dl+Pl)、第四系湖沼相沉积层（Q4h+l）、第四系冲积层（Q4al）、第四系残坡积层（Q4dl+el）、及其下侏罗系（J）泥质粉砂岩组成，按照岩土成因类型、岩土名称及工程地质特性将勘探深度范围内的地层划分为6个成因类型6个大层，数个亚层。现自上而下分述如下：1杂填土：色杂，以褐红、褐、褐灰色为主，稍湿，松散状态，主要由粉质粘土组成，局部夹块石、碎石、碎砖等建筑垃圾，为建筑活动过程中搬运堆积而形成，结构松散，均匀性极差，主要于场地北侧中间地段及场地东南角分布。2耕植土：
11、褐、褐红等色，稍湿湿，可塑状态，松散，由黏性土、粉土组成，夹植物根系，主要分布于场地东侧中间地段。3素填土：褐红、褐、褐灰等色，稍湿湿，可塑状态，局部松散，主要由黏性土组成，局部夹粉土，散体结构，均匀性差，高压缩性。场地大部均有分布。黏土：褐黄、褐红等色，湿，可塑状态，局部硬塑状态，中等偏高压缩性。受沉积环境影响，局部地段过渡为粉质黏土。无摇振反应，稍有光泽反应，干强度高，韧性高。除南侧斜坡地段外，其余大部均有分布。标准贯入试验修正锤击数平均值7.2击。1粉土：褐红、褐等色，稍湿湿，稍中密，局部为粉砂，局部夹粉质黏土透镜体，中等压缩性，摇振反应中等，无光泽反应，干强度低，韧性低。南侧斜坡地段分布较厚，厚度一般6-12米不等。有机质黏土：深灰、褐灰、灰等色，湿，软可塑状态，高压缩性。含少量炭屑，有机质含量平均值约为7.4%，有光泽反应，干强度中等，韧性中等。主要分布于场地东南角及南侧斜坡地段，场地西侧零星分布。标准贯入试验修正锤击数平均值3.5击。1泥炭质土：黑灰、深灰等色，湿，软塑状态，高压缩性。夹大量腐植物、炭屑，有机质含量平均值约为20%，为中泥炭质土，油脂光泽，孔隙性大，均匀性差，干强度低，韧性低。呈不均匀透镜体分布于有机质黏土层中。2粉质黏土：褐灰、灰、浅兰灰等色，稍湿，
