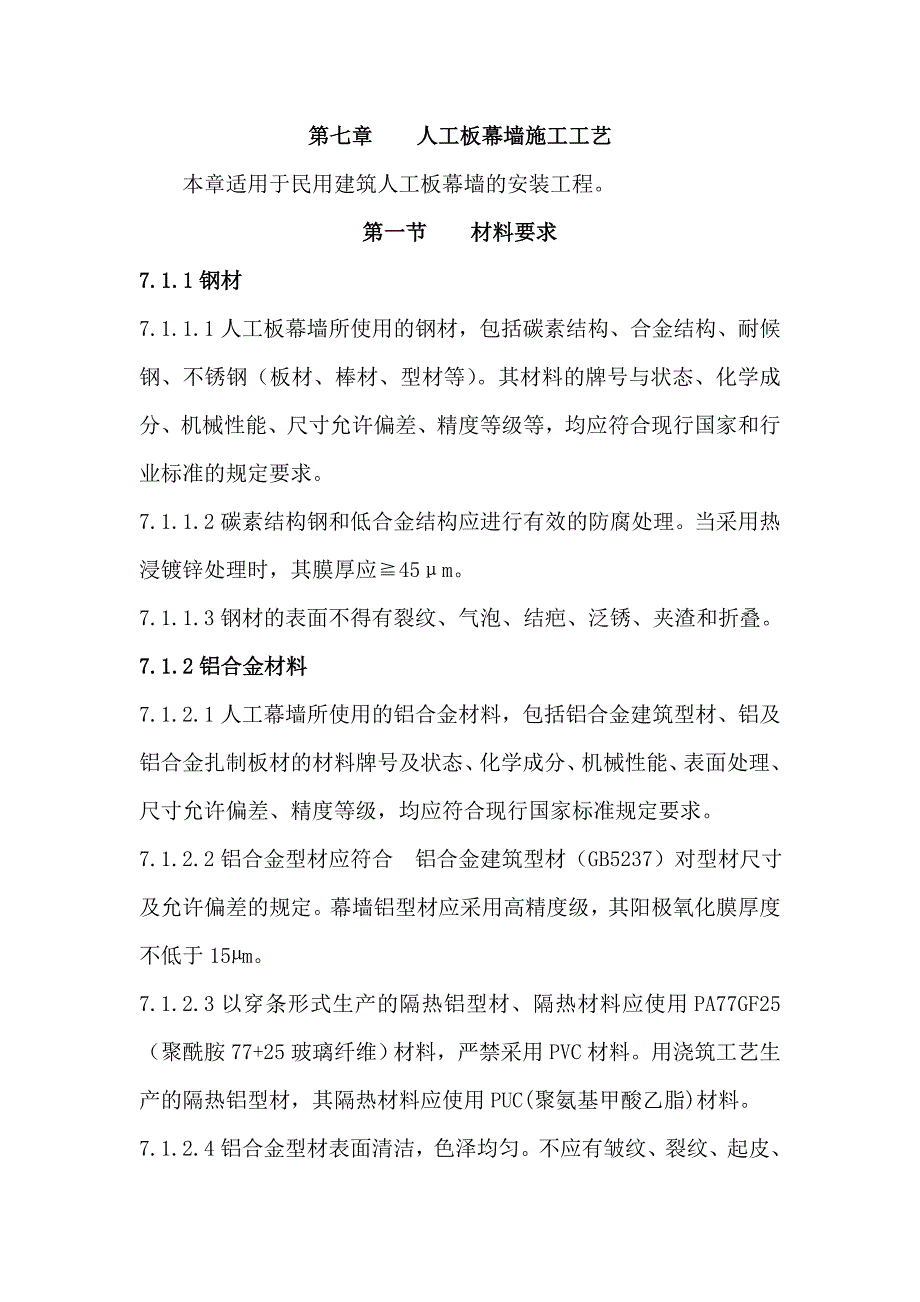

1、第七章 人工板幕墙施工工艺 本章适用于民用建筑人工板幕墙的安装工程。第一节 材料要求7.1.1钢材7.1.1.1人工板幕墙所使用的钢材，包括碳素结构、合金结构、耐候钢、不锈钢（板材、棒材、型材等）。其材料的牌号与状态、化学成分、机械性能、尺寸允许偏差、精度等级等，均应符合现行国家和行业标准的规定要求。7.1.1.2碳素结构钢和低合金结构应进行有效的防腐处理。当采用热浸镀锌处理时，其膜厚应45m。7.1.1.3钢材的表面不得有裂纹、气泡、结疤、泛锈、夹渣和折叠。7.1.2铝合金材料7.1.2.1人工幕墙所使用的铝合金材料，包括铝合金建筑型材、铝及铝合金扎制板材的材料牌号及状态、化学成分、机械性能

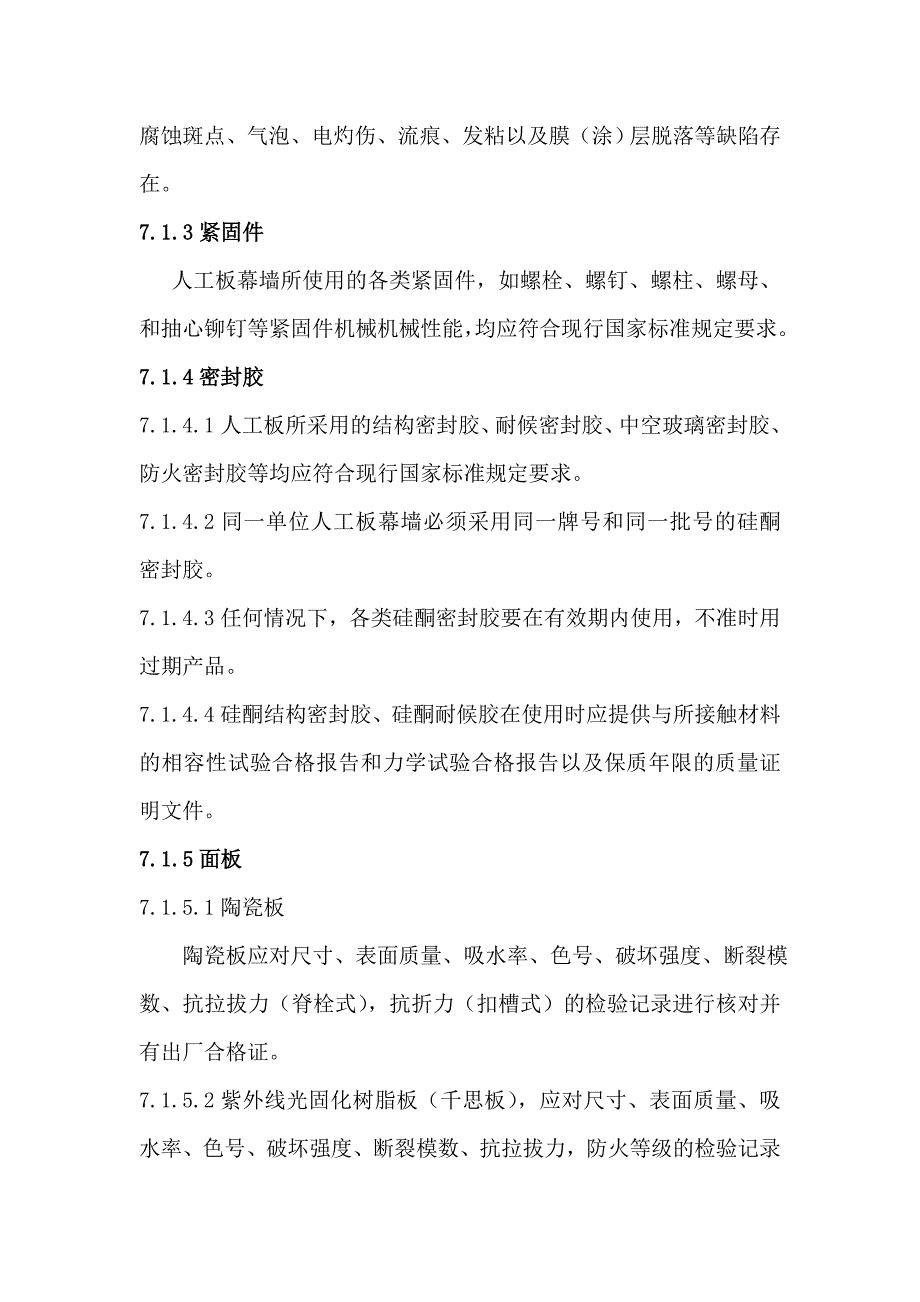

2、、表面处理、尺寸允许偏差、精度等级，均应符合现行国家标准规定要求。7.1.2.2铝合金型材应符合 铝合金建筑型材（GB5237）对型材尺寸及允许偏差的规定。幕墙铝型材应采用高精度级，其阳极氧化膜厚度不低于15m。7.1.2.3以穿条形式生产的隔热铝型材、隔热材料应使用PA77GF25（聚酰胺77+25玻璃纤维）材料，严禁采用PVC材料。用浇筑工艺生产的隔热铝型材，其隔热材料应使用PUC(聚氨基甲酸乙脂)材料。7.1.2.4铝合金型材表面清洁，色泽均匀 。不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。7.1.3紧固件 人工板幕墙所使用的各类紧固件，如螺栓
3、、螺钉、螺柱、螺母、和抽心铆钉等紧固件机械机械性能，均应符合现行国家标准规定要求。7.1.4密封胶7.1.4.1人工板所采用的结构密封胶、耐候密封胶、中空玻璃密封胶、防火密封胶等均应符合现行国家标准规定要求。7.1.4.2同一单位人工板幕墙必须采用同一牌号和同一批号的硅酮密封胶。7.1.4.3任何情况下，各类硅酮密封胶要在有效期内使用，不准时用过期产品。7.1.4.4硅酮结构密封胶、硅酮耐候胶在使用时应提供与所接触材料的相容性试验合格报告和力学试验合格报告以及保质年限的质量证明文件。7.1.5面板7.1.5.1陶瓷板 陶瓷板应对尺寸、表面质量、吸水率、色号、破坏强度、断裂模数、抗拉拔力（脊栓式

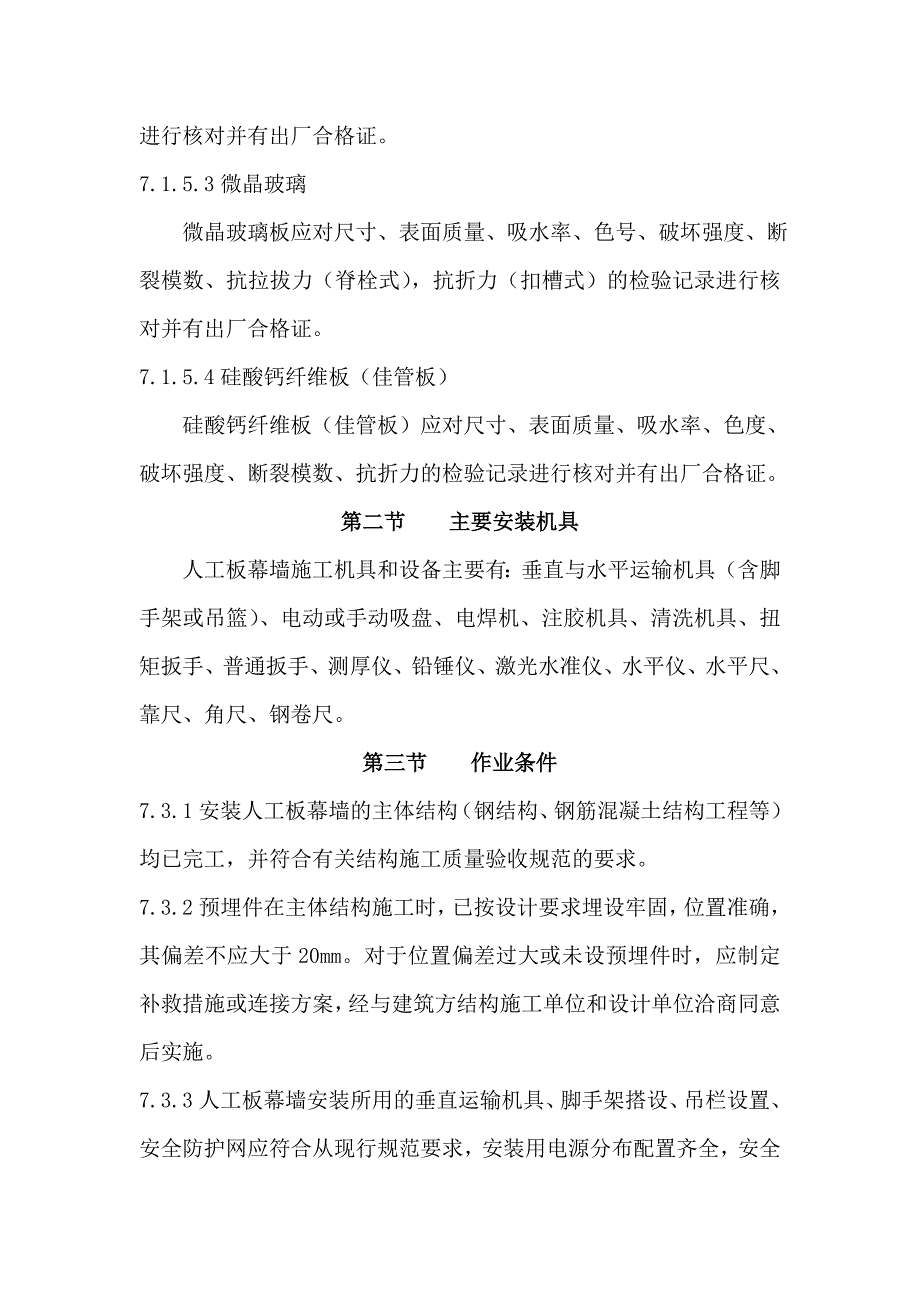

4、），抗折力（扣槽式）的检验记录进行核对并有出厂合格证。7.1.5.2紫外线光固化树脂板（千思板），应对尺寸、表面质量、吸水率、色号、破坏强度、断裂模数、抗拉拔力，防火等级的检验记录进行核对并有出厂合格证。7.1.5.3微晶玻璃 微晶玻璃板应对尺寸、表面质量、吸水率、色号、破坏强度、断裂模数、抗拉拔力（脊栓式），抗折力（扣槽式）的检验记录进行核对并有出厂合格证。7.1.5.4硅酸钙纤维板（佳管板） 硅酸钙纤维板（佳管板）应对尺寸、表面质量、吸水率、色度、破坏强度、断裂模数、抗折力的检验记录进行核对并有出厂合格证。第二节 主要安装机具人工板幕墙施工机具和设备主要有：垂直与水平运输机具（含脚手架或吊
5、篮）、电动或手动吸盘、电焊机、注胶机具、清洗机具、扭矩扳手、普通扳手、测厚仪、铅锤仪、激光水准仪、水平仪、水平尺、靠尺、角尺、钢卷尺。第三节 作业条件7.3.1安装人工板幕墙的主体结构（钢结构、钢筋混凝土结构工程等）均已完工，并符合有关结构施工质量验收规范的要求。7.3.2预埋件在主体结构施工时，已按设计要求埋设牢固，位置准确，其偏差不应大于20mm。对于位置偏差过大或未设预埋件时，应制定补救措施或连接方案，经与建筑方结构施工单位和设计单位洽商同意后实施。7.3.3人工板幕墙安装所用的垂直运输机具、脚手架搭设、吊栏设置、安全防护网应符合从现行规范要求，安装用电源分布配置齐全，安全保障措施完善，
6、消防措施到位，安装场地和施工面障碍物已拆除。7.3.4 人工板幕墙安装施工前应编制专项施工组织设计方案，并报总包技术部门的审批，并应纳入建筑工程施工总体施工组织设计之中。7.3.5对人工板幕墙安装可能造成污染或损伤的分项工程，应在人工板幕墙安装施工前完成，或采取有效的保护措施。7.3.6大面积施工前宜在现场制作样板，并经业主、监理、土建及设计单位确认后进行施工。7.3.7安装施工前，应对现场安装作业人员进行安全交底。7.3.8设置现场临时周转材料及半成品存放场地或库房，并采取对周边环境的保护措施。第四节 施工工艺7.4.1人工板幕墙安装工艺流程建筑主体结构验收合格测量、定位、放基准线预埋件安装
7、立柱安装并调整横梁安装并调整横梁、立柱连接检查合格后连接件固定安装防雷装置保温防火隔离层及周边处理清洁胶缝并注胶封边及收口清洗面板安装竣工验收第五节 质量控制7.5.1幕墙竖向和横向构件的组装允许偏差见下表。序号项目尺寸范围允许偏差检查方法铝构件钢构件1相邻两竖向构件间距尺寸（固定端头）2.03.0用钢卷尺两块相邻的铝板20m以下20m以下1.52.0用靠尺2相邻两横向构件间距尺寸间距2000时间距2000时1.52.02.53.0用钢卷尺3分格对角线差对角线长2000时对角线长2000时3.03.54.05.0用钢卷尺或伸缩尺4竖向构件垂直度高度30m时高度60m时高度90m时高度90m时1
8、015202510152025用经纬仪或激光仪5相邻两横向构件的水平标高差1.02.0用钢板尺或水平仪6横向构件水平度构件长2000时构件长2000时2.03.03.04.0水平仪或水平尺7竖向构件直线度2.54.0用2.0m靠尺8竖向构件外表面平面度相邻三立柱宽度20m时宽度40m时宽度60m时宽度60m时257910257910用激光仪9同高度内主要横向构件的水平度长度35m长度35m5757用水平仪7.5.2幕墙构件安装就位固定后允许偏差表。项 目允许偏差mm检查方法竖缝及墙面垂直度幕墙高度m10用激光仪或经纬仪H3030 H601560 H90209025幕墙平面度2.5用2m靠尺、钢
9、板尺竖缝直线度2.5用2m靠尺、钢板尺横缝直线度2.5用2m靠尺、钢板尺缝宽度（与设计值比较）2用卡尺两相邻面板之间接缝高低差1.0用深度尺第六节 成品保护7.6.1成品堆放：堆放时应将面板光泽面相向，块数堆高不宜超过10块，竖放单层堆放宜倾斜15o。7.6.2保护措施：在幕墙安装完成后应对面板进行保护，没有移交前，不要撕去保护膜，防止土建施工破坏表面。7.6.3清洗：幕墙工程移交后，应对表面进行清洗，冲洗时用清水、中性洗涤剂，并注意不要损坏装饰面。7.6.4维护：应针对幕墙的保养维修计划，协调业主定期对工程进行全面维修。第七节 应注意的问题7.7.1面板的连接孔质量，脊栓或扣槽的孔与槽应符合设计要求，不应有破损。7.7.2面层质量：运输保管安装时造成对面层细小的损坏、污染未及时清理、更换。7.7.3 密封胶缝：是否横平竖直、深浅一致、密实均匀、光滑顺直、粘接牢靠。7.7.4 防水系统：防水系统安装是否到位，排水畅通。
