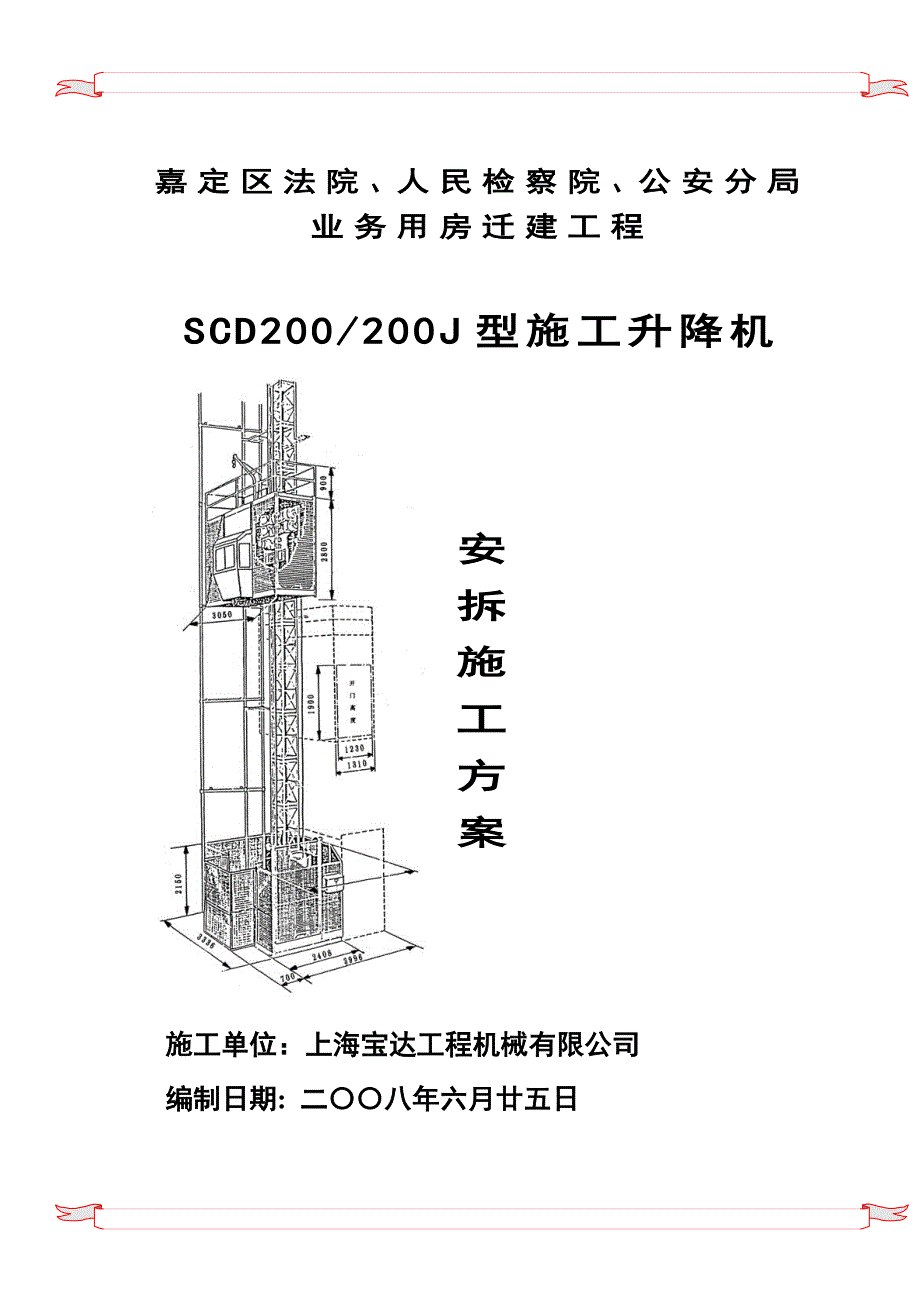

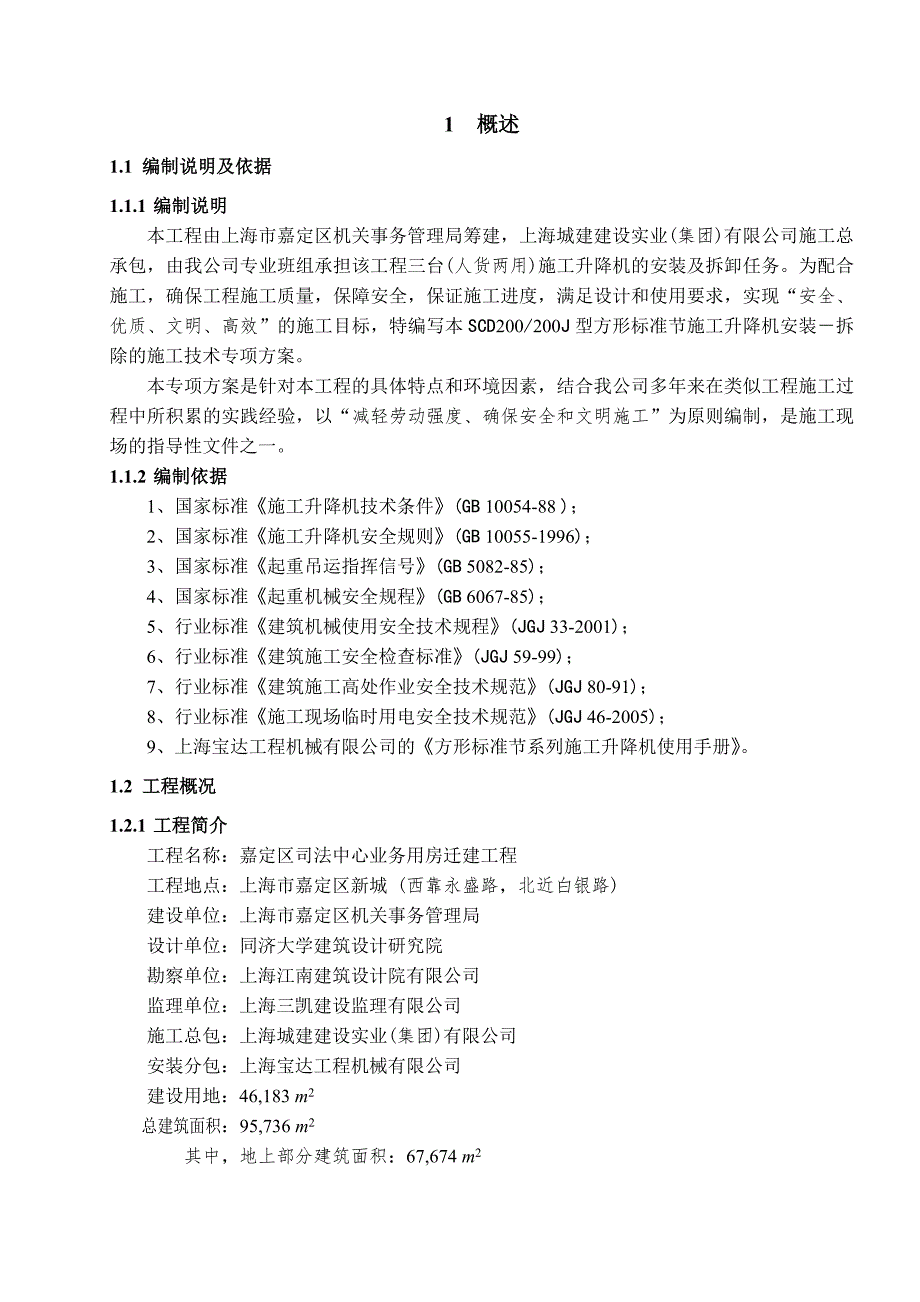

1、嘉定区法院、人民检察院、公安分局业务用房迁建工程SCD200/200J型施工升降机安拆施工方案施工单位：上海宝达工程机械有限公司编制日期: 二八年六月廿五日1 概述1.1 编制说明及依据1.1.1 编制说明本工程由上海市嘉定区机关事务管理局筹建，上海城建建设实业(集团)有限公司施工总承包，由我公司专业班组承担该工程三台(人货两用)施工升降机的安装及拆卸任务。为配合施工，确保工程施工质量，保障安全，保证施工进度，满足设计和使用要求，实现“安全、优质、文明、高效”的施工目标，特编写本SCD200/200J型方形标准节施工升降机安装拆除的施工技术专项方案。本专项方案是针对本工程的具体特点和环境因素，
2、结合我公司多年来在类似工程施工过程中所积累的实践经验，以“减轻劳动强度、确保安全和文明施工”为原则编制，是施工现场的指导性文件之一。1.1.2 编制依据1、国家标准施工升降机技术条件(GB 10054-88 )；2、国家标准施工升降机安全规则(GB 10055-1996)；3、国家标准起重吊运指挥信号(GB 5082-85)；4、国家标准起重机械安全规程(GB 6067-85)；5、行业标准建筑机械使用安全技术规程(JGJ 33-2001)；6、行业标准建筑施工安全检查标准(JGJ 59-99)；7、行业标准建筑施工高处作业安全技术规范(JGJ 80-91)；8、行业标准施工现场临时用电安全技

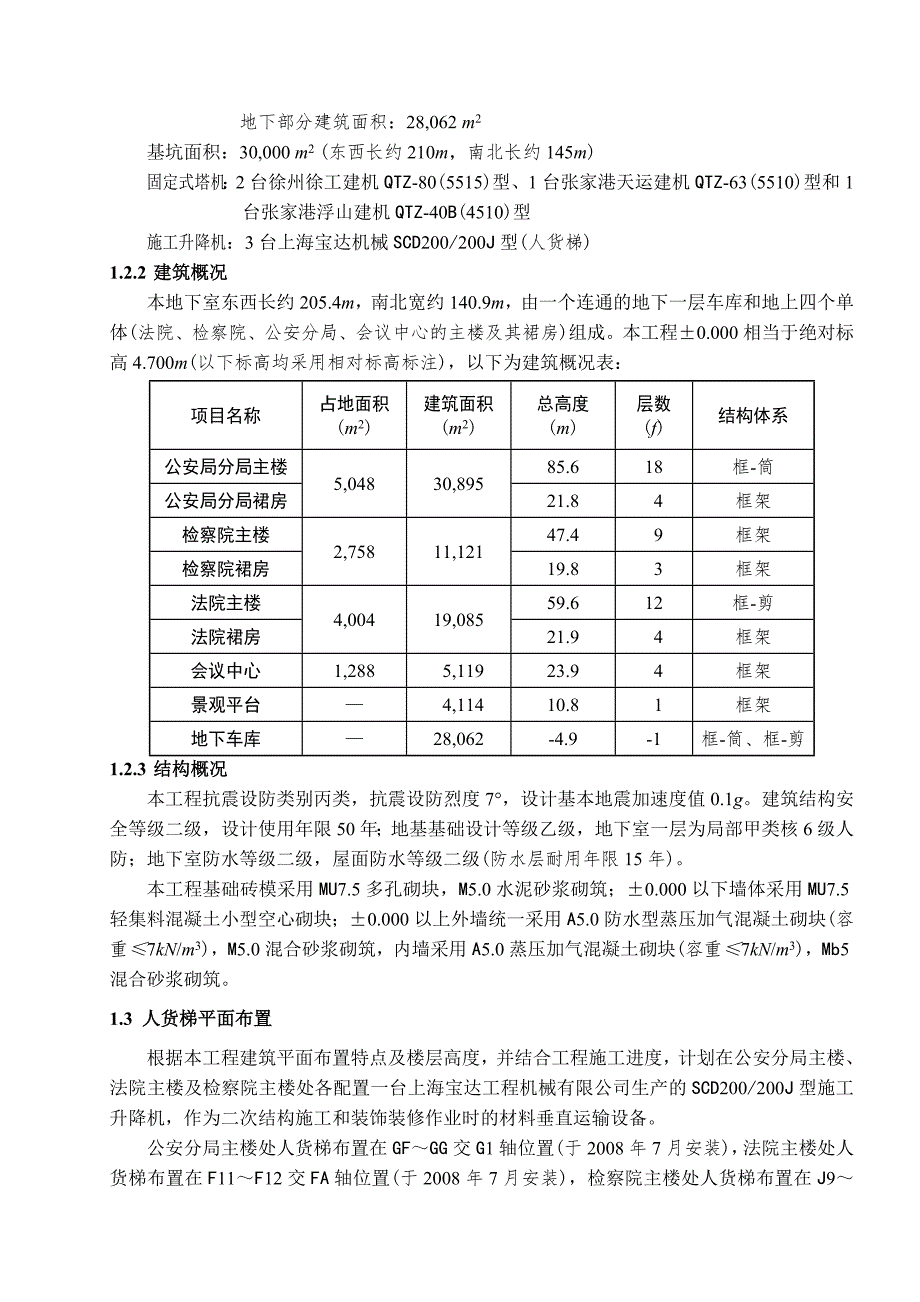

3、术规范(JGJ 46-2005)；9、上海宝达工程机械有限公司的方形标准节系列施工升降机使用手册。1.2 工程概况1.2.1 工程简介工程名称：嘉定区司法中心业务用房迁建工程工程地点：上海市嘉定区新城 (西靠永盛路，北近白银路)建设单位：上海市嘉定区机关事务管理局设计单位：同济大学建筑设计研究院勘察单位：上海江南建筑设计院有限公司监理单位：上海三凯建设监理有限公司施工总包：上海城建建设实业(集团)有限公司安装分包：上海宝达工程机械有限公司建设用地：46,183 m2总建筑面积：95,736 m2其中，地上部分建筑面积：67,674 m2地下部分建筑面积：28,062 m2基坑面积：30,000
4、 m2 (东西长约210m，南北长约145m)固定式塔机：2台徐州徐工建机QTZ-80(5515)型、1台张家港天运建机QTZ-63(5510)型和1台张家港浮山建机QTZ-40B(4510)型施工升降机：3台上海宝达机械SCD200/200J型(人货梯)1.2.2 建筑概况本地下室东西长约205.4m，南北宽约140.9m，由一个连通的地下一层车库和地上四个单体(法院、检察院、公安分局、会议中心的主楼及其裙房)组成。本工程0.000相当于绝对标高4.700m(以下标高均采用相对标高标注)，以下为建筑概况表：项目名称占地面积(m2)建筑面积(m2)总高度(m)层数(f)结构体系公安局分局主楼5
5、,04830,89585.618框-筒公安局分局裙房21.8 4框架检察院主楼2,75811,12147.4 9框架检察院裙房19.8 3框架法院主楼4,00419,08559.612框-剪法院裙房21.9 4框架会议中心1,288 5,11923.9 4框架景观平台 4,11410.8 1框架地下车库28,062-4.9-1框-筒、框-剪1.2.3 结构概况本工程抗震设防类别丙类，抗震设防烈度7，设计基本地震加速度值0.1g。建筑结构安全等级二级，设计使用年限50年；地基基础设计等级乙级，地下室一层为局部甲类核6级人防；地下室防水等级二级，屋面防水等级二级(防水层耐用年限15年)。本工程基础
6、砖模采用MU7.5多孔砌块，M5.0水泥砂浆砌筑；0.000以下墙体采用MU7.5轻集料混凝土小型空心砌块；0.000以上外墙统一采用A5.0防水型蒸压加气混凝土砌块(容重7kN/m3)，M5.0混合砂浆砌筑，内墙采用A5.0蒸压加气混凝土砌块(容重7kN/m3)，Mb5混合砂浆砌筑。1.3 人货梯平面布置根据本工程建筑平面布置特点及楼层高度，并结合工程施工进度，计划在公安分局主楼、法院主楼及检察院主楼处各配置一台上海宝达工程机械有限公司生产的SCD200/200J型施工升降机，作为二次结构施工和装饰装修作业时的材料垂直运输设备。公安分局主楼处人货梯布置在GFGG交G1轴位置(于2008年7月
7、安装)，法院主楼处人货梯布置在F11F12交FA轴位置(于2008年7月安装)，检察院主楼处人货梯布置在J9J10交JK轴位置(于2008年8月安装)。三台人货两用施工电梯(施工升降机)均布置在地下室外墙外侧边。人货梯现场平面位置示意如下图所示：1.4 人货梯性能参数SCD200/200J型(双笼、带对重、有驾驶室)主要技术性能参数表型号参数名称SCD200/200J每只吊笼额定载重量(kg)2000额定安装载重量(kg)1000安装吊杆额定起重量 (kg)200吊笼净空尺寸(长宽高) (m)3.01.32.53最大提升高度 (m)150额定起升速度 (m/min)40每只吊笼配电动机数量 (
8、只)2额定功率(kw)7.52 (S1)制动力矩 (Nm)1202每只吊笼起动电流(380V、50Hz)(A)240额定电流(380V、50Hz)(A)34电耗 (kVA)20供电熔断器 (A)80防坠安全器制动力矩(Nm)3000动作速度 (m/min)57标准节规格 (m)立杆管中心距0.80.8；高度1.508普通型标准节立杆管规格(mm)894 (外径壁厚)围栏重量 (kg)1250每块对重重量 (kg)1258普通型标准节每节重量(双笼带对重包括对重导轨重量) (kg)185每只吊笼重量(包括传动机构) (kg)14702 升降机安装、拆卸方案2.1 作业现场要求1、 确保所选安装地
9、点满足安全检查机构所规定的要求。2、 确保安、拆现场有供电照明，并保证供电质量，使升降机在使用时电压波动不大于额定供电电压的5%。3、 现场道路畅通，并保证有一定的堆场和工作面积。2.2 砼基础制作1、 严格按厂家提供的基础图制作砼基础。 混凝土基础形式之砼平台(截面尺寸54003670300mm)。 配加强钢筋网格，钢筋直径10，网格间距250mm。 预埋底架脚钩及6个地脚钩须与钢筋网格扎成一体。 预埋底架和6个地脚处允许预留方孔，实施二次浇灌。 混凝土平台下地面的地耐力要求：a. 导架最大高度100米时，为0.1MPa以上；b. 导架最大高度100米至200米时，为0.15MPa。 混凝土
10、基础形式之砼地坑(截面尺寸440037601300mm)。 混凝土基础用地脚。 混凝土基础用预埋底架。2、 按图制作预埋件，预埋件表面露出砼面3mm，预埋件水平误差控制在3mm以内。3、 基础内设排水孔，不使坑内积水。4、 砼基础按规定保养。2.3 施工升降机的安装方案2.3.1 准备工作1、 小组长召集相关作业人员认真学习安装升降机安全事项，共同落实安全措施内容。2、 进行技术交底，按照安装顺序，明确各安装人员的职责和任务，掌握安装程序和相应注意事项。3、 按照升降机说明书及基础设计资料，核实基础的施工质量。4、 测定基础预埋件的高度误差，以便准备垫铁。5、 清点零部件规格及数量，检查工具。
11、6、 准备好搭设工具、卸具、绳具、存装零件的容器、箱等物和运输工具等。序名称规格数量备注1安全帽8只2保险带4根3安全旗绳40m4梅花扳手17292把5梅花扳手27302把6专用扳手2把说明：由QTZ塔式起重机配合安装7、 安装现场的周围做好围护设施，挂“施工现场、严禁入内”的警示牌，并设值班人员，禁止无关人员闯入2.3.2 安装前升降机检查记录升降机检察记录表检查部位检查内容及要求检查结果基础地耐力必须符合升降机说明书要求基础必须有隐蔽工程验收，并有土建负责人签署传 动部 件钢丝绳符合使用要求，无断头，无锈蚀各部导轮组中磨损不超标，磨损无裂缝，损伤制动调整合理，各传动件润滑良好，无异常限位和
12、保险各部限位装置齐全、灵敏可靠各部保险装置齐全、灵敏可靠结构部分各部焊接无损伤、脱焊、开裂和变形各紧固件、销齐全各部表面无锈蚀，并有可靠防腐电气部分电缆、电气线路绝缘良好，对地绝缘1M电气原件动作灵敏操作系统灵活可靠其它司机、安装工必须持有效证件操作质检员：机长：2.3.3 安装施工程序2.3.3.1 导架安装1、 清理砼基础：砼基础表面应低于预埋件平面，四角预埋件水平误差不得大于3mm。2、 装底架梁：底架梁应于砼基础中心一致，与压板用M20螺栓紧固，并检查对角线长度允许应在1/1000以内。底架安装是整个施工升降机使用安全的根本保证，因此在安装时，水平控制特别重要，底架四角一定要垫实。3、
13、 装底层立角钢：长短立角钢必须相互错位安装。4、 装标准节：装标准立角钢、横杆、斜杆、吊笼导轨、大中小翼板和对重笼导轨，M14螺栓连接的拧紧力矩为137164Nm。刚装好的标准节杆件，必须连接牢固后才可进行下一个标准节杆件的安装。5、 装附墙装置：升降机搭设到15米高度时，必须在离地912米处安装一道附墙装置，以后每升高9米，即装一道附墙。在调节附墙架时，应用经纬仪监控，使升降机的垂直度控制在要求范围内，见下表：导架安装垂直度允许公差值表架设高度 (m)7070 100垂直度公差值 (mm)小于架设高度的1/1000706、 装顶层立角钢：用两根短立角钢取平。7、 装顶横梁、天梁：装顶横梁、天梁、加强斜捍和顶层导轨。8、 装滑轮组：依次安装上下滑轮，对重滑轮和中间滑轮（可借助塔机起吊，亦可用专用工具人工起吊）。9、 底架梁应作可靠电气接地（PE）。10、 装避雷针：避雷针安装在天梁中间，并接地。导架（避雷针）与输电线的最小距离输电线电压(kV)11 1520 4060 110沿垂直方向(m)4688沿水平方向(m)46882.3.3.2 吊笼安装1、 用四根482.5m脚手架钢管横搁在底横梁上，将吊笼运入升降机内停放在脚手架钢
