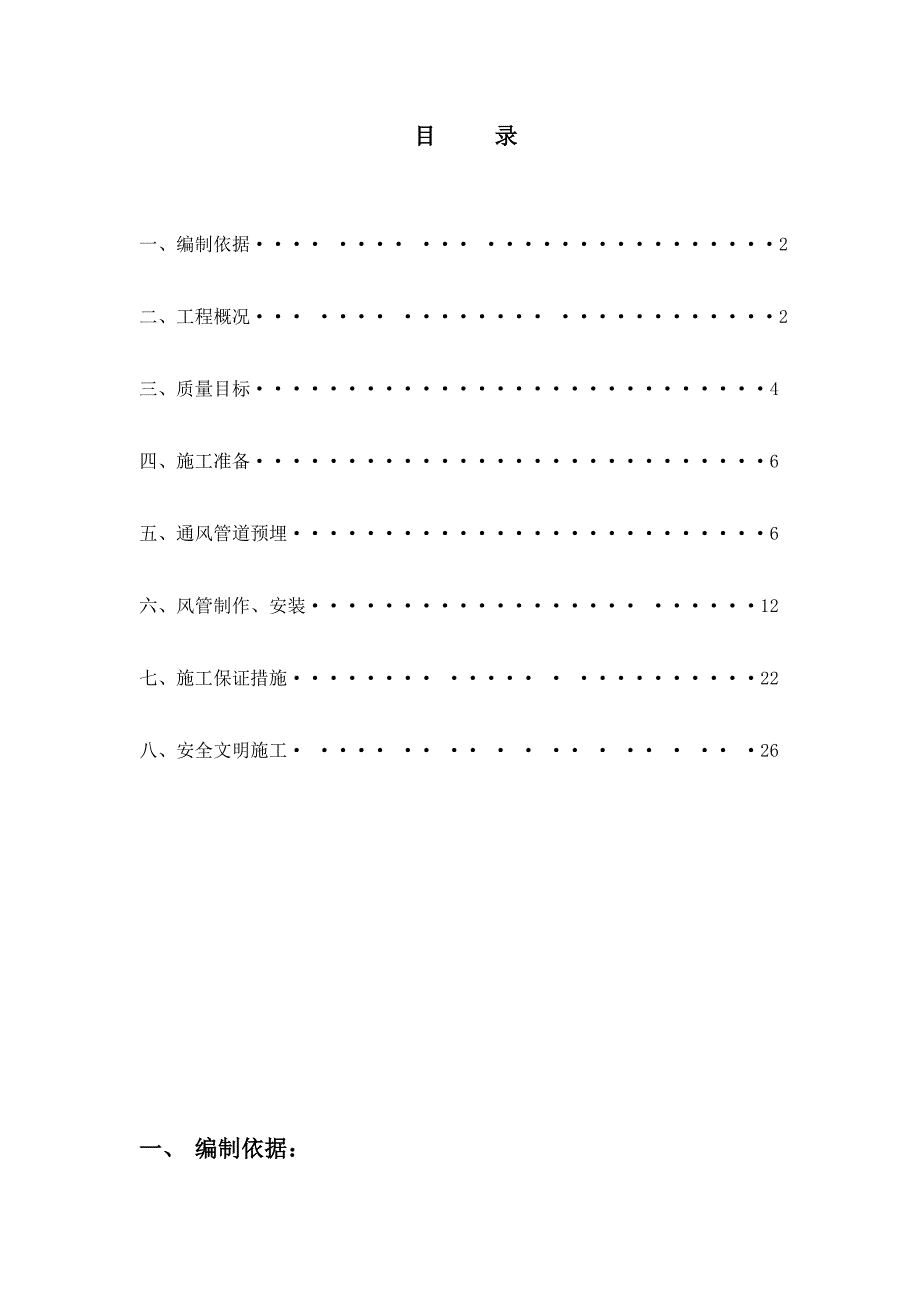

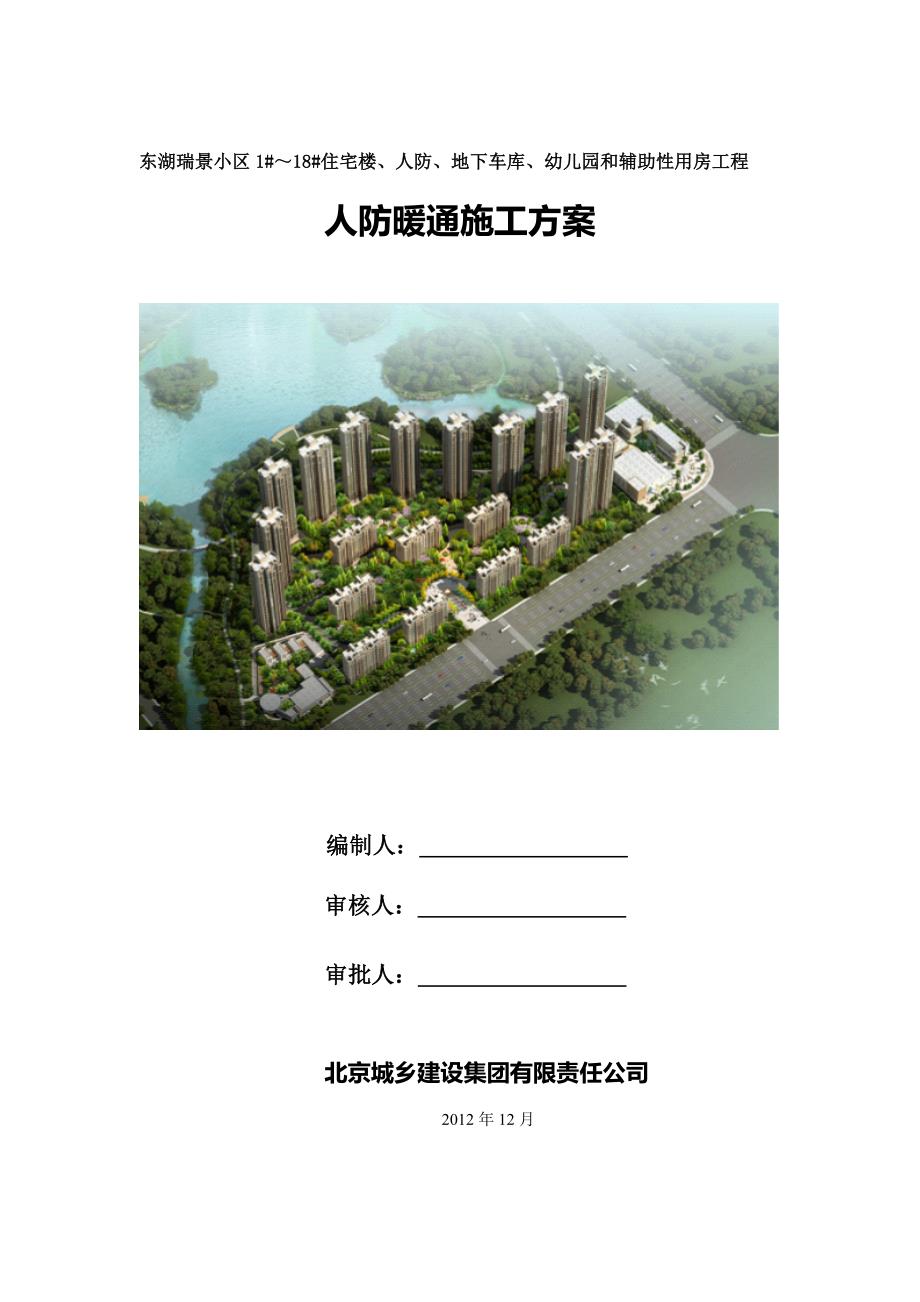

1、东湖瑞景小区1#18#住宅楼、人防、地下车库、幼儿园和辅助性用房工程人防暖通施工方案编制人: 审核人: 审批人: 北京城乡建设集团有限责任公司 2012年12月 目 录一、编制依据 2二、工程概况 2三、质量目标4四、施工准备6五、通风管道预埋6六、风管制作、安装 12七、施工保证措施 22八、安全文明施工 26一、 编制依据:本工程施工方案依据国家现行规范标准,甲方提供的马鞍山东湖瑞景人防暖通工程设计图纸、设计交底等编制而成。编制本工施工方案主要引用的规范与标准:1、人民防空工程施工及验收规范 (GB50134-2004)2、建筑工程施工验收统一标准 (GB50300-2001)3、通风与空

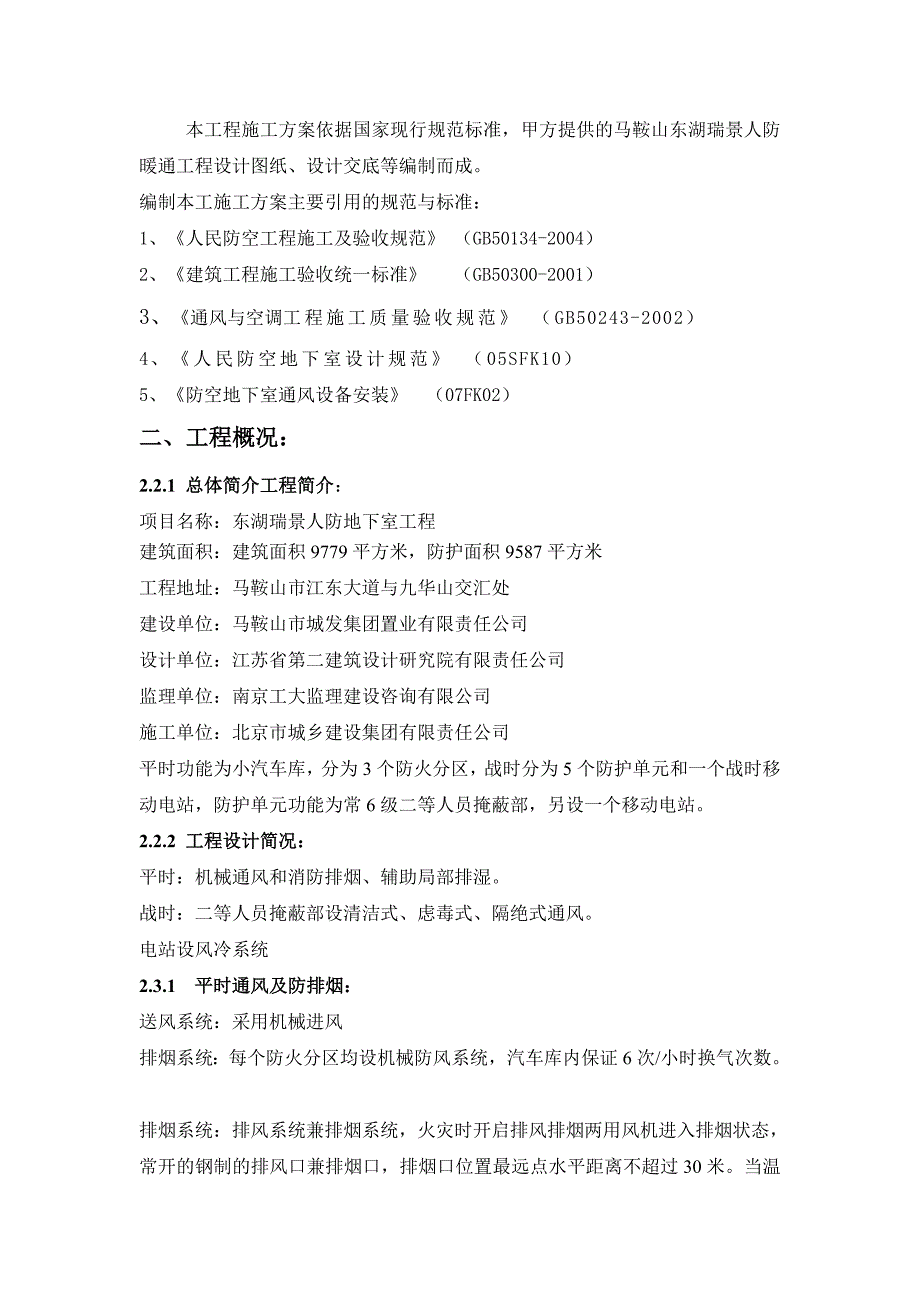

2、调工程施工质量验收规范 (GB50243-2002)4、人民防空地下室设计规范 (05SFK10)5、防空地下室通风设备安装 (07FK02)二、工程概况:2.2.1 总体简介工程简介:项目名称:东湖瑞景人防地下室工程建筑面积:建筑面积9779平方米,防护面积9587平方米工程地址:马鞍山市江东大道与九华山交汇处建设单位:马鞍山市城发集团置业有限责任公司设计单位:江苏省第二建筑设计研究院有限责任公司监理单位:南京工大监理建设咨询有限公司施工单位:北京市城乡建设集团有限责任公司平时功能为小汽车库,分为3个防火分区,战时分为5个防护单元和一个战时移动电站,防护单元功能为常6级二等人员掩蔽部,另设一

3、个移动电站。2.2.2 工程设计简况:平时:机械通风和消防排烟、辅助局部排湿。战时:二等人员掩蔽部设清洁式、虑毒式、隔绝式通风。电站设风冷系统2.3.1 平时通风及防排烟:送风系统:采用机械进风排烟系统:每个防火分区均设机械防风系统,汽车库内保证6次/小时换气次数。排烟系统:排风系统兼排烟系统,火灾时开启排风排烟两用风机进入排烟状态,常开的钢制的排风口兼排烟口,排烟口位置最远点水平距离不超过30米。当温度280C时,排烟防火阀关闭,并联动补风及防排烟风机关闭,停止排烟。排烟风机及进出口软接应采用在280C情况下不少于30min的防火布。补风系统:汽车库内平时所用进风风机兼做消防时补风机,火灾时

4、打开补风机,补风量不小于排烟量的50%2.3.2 战时通风:二等人员掩蔽部设清洁式、虑毒式、隔绝式通风三种方式。2.3.3 战时移动电站新风经防护设备、除尘设备后,由一台HTF(A)-6.5消防高温排烟轴流风机,送风量为18000m/h,排除电站内有害气体及柴油机散热量,排风量为 18500m/h,防毒通道换气次数为61次/h,大于40次/h.柴油机排烟管的室内部分,应做隔绝热处理,其表面温度不应超过60C,保温材料采用100mm厚矿棉,再用加筋铝箔缠绕。2.3.4 平站功能转换战时通风防护设备(战时风机外)平时安装到位战时进、排风口部房间内(战时风机除外)的战时风管及风管上的测压管、取样管平

5、时安装到位,战时风管与密闭阀门应采用带密闭槽的法兰连接,其接触面应平整,法兰垫圈应采用整圈无接口橡胶密封圈。平时将手动密闭阀及防爆波活门关闭,以免平时通风系统漏风,密闭阀门安装时,阀门上箭头方向应与冲击波的方向一致,并应便于阀门手柄的操作。本人防地下室战时利用平时已设置的送排风管道,战时风管接平时风管处的平时风管均预留法兰堵板接口。平时不安装的战时使用通风设备和管道,应做好预留和预埋,确保战时在规定时限内顺利完成转换。3质量目标及质量管理措施3.1工期目标本工程2012年9月8日开工,总工期为670 天,在2014年7月9日竣工。3.2实现工期目标的措施3.2.1在本项目经理的统一指挥下,与各

6、工种密切配合、协调、组织多个施工小组,紧密配合土建工序扩大工作面,加速施工流水进度。3.2.2根据土建施工进度计划和总体进度计划节点要求,周密安排,精心组织施工。详细分析施工形势,及时调整施工工序搭接和劳动力,技术力量安排,使其适应总体进度的需要。3.2.3作好月进度计划,精心安排施工工序搭接,根据工作面的特点,做到主体交叉作业,穿插施工,缩短工序间隔时间,提高工程进度。3.2.4做好材料、设备的采购定货,加工计划和进场计划,每日按工程进度形势,调整指定新的进度计划,避免二次搬运及停工转料现象。3.2.5加强质量管理提前解决施工中出现的矛盾,保证一次成活避免返工,保质、保量完成施工任务。3.3

7、 质量目标3.3.1 合同范围内全部工程的所有功能符合设计要求,争创黄山杯。3.3.2 所有分部分项工程质量达到国家现行施工及验收规范要求。3.3.3 工程资料符合安徽省人防办建筑工程资料管理规程的要求。3.3.4 严格按照操作规程及施工验收规范,在竣工验收时达到一次性交验合格。加强现场施工质量检查,做到班组自检、互检、交接检与项目专检结合。配备必要的质量检测工具,用数据说话。3.4现场管理目标确保文明施工,现场管理达标,杜绝安全伤亡事故,无违章作业和违章指挥行为,创马鞍山市安全文明工地。专业配合土建进行施工,确保以上的目标实现。4施工布署41施工组织机构 项目经理执行经理 生产经理技术主管

8、质量主管 安全主管技 术 员 施 工 员 质 检 员 安 全 员施 工 班 组42施工流水作业安排本专业施工主要分三个阶段:配合土建预埋、预留孔洞阶段、安装阶段、系统调试阶段,主要内容在安装调试阶段应按下列顺序进行:地下室所有管道,待模板及脚手架拆除清理干净后,再进行安装。43施工力量总布暑4.3.1施工力量安排:地下人防工程作业期拟投入暖通安装人员15人,其中风管加工、制作组8人(其中焊工1人),安装组7人。在结构砼浇灌施工阶段,4人(其中焊工1人),配合土建进行预制预埋工作;在土建各流水段的建筑粗装修阶段,根据工序要求进行支架、吊架、风管制作、风管安装、设备安装、严密性、漏风、漏光检测、系

9、统调试、防腐保温工作。5施工准备51 技术准备: 织织人防图纸会审人员认真阅图,熟悉设计内容,明确设计意图,解决图纸问题,并形成图纸会审记录。52 机械器具准备: 根据专业特点及施工工艺要求,配备必要的施工机具,满足施工作业要求。53 材料准备: 根据工程进度计划,及时组织进行原材料采购、进场,不能自制的构件要及时外协加工订制。54 人员准备: 根据工程施工作业难度,施工进度和工程量情况配备现场施工作业人员及管理人员,满足工程对人力资源质与量的要求。6主要分项项目施工方法及技术措施611预留预埋: 预埋管件埋入前应进行除锈处理,而后内刷红丹漆两道,随土建施工时一次性浇筑在墙内。预埋管直径应与连

10、接的管道或者密闭阀门、超压自动排气活门的接管管径一致。短管预埋时应先焊好密闭肋,管道与管道、管道与法兰,管道与密闭肋的连接均应采用满焊,保证密封,不得漏风。短管长度应根据墙厚而定,若短管与风管连接,亦可焊接。人防风管穿密闭隔墙预埋管件图: 1型用于两端不接管与阀 2型用于一端接阀3型用于两端接阀 4型用于一端接阀5型用于一端接管 6型用于两端接管7型用于一端接管、一端接阀612注意事项套管预埋,班组自检合格后向质检员报验。监理验收验收合格后合模,合模时要在场检查预埋件是否偏移、脱落,有问题时及时处理。6.1.3 气密测量管平时必须预埋好,用DN50的镀锌钢管,其管长度L=100+墙厚+100m

11、m,安装完墙面两侧各伸100mm,平时应用丝堵将两端密封。6.1.4 测压管预埋测压管应选用优质DN15镀锌钢管或者不锈钢管制成,预埋到墙体之前进行密闭检查和防锈处理,室内安装铜制单咀煤气阀,室外端弯头煨弯向下 62 安装准备6.2.1认真熟悉图纸,领会设计意图,明确各个系统运行方式,做好施工计划。6.2.2核对有关专业图纸,查看管道坐标、标高是否有交叉或排列位置不当,及时与设计人员研究解决,办理洽商手续。若修改设计应有设计单位出具的设计变更通知单。6.2.3仔细查看预埋件是否准确。6.2.4每分项工程施工前进行技术交底,在记录上写清楚施工方法、质量标准、安全措施、环保要求等。63 材料检验6

12、.3.1 通风安装的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件,规格、型号及性能检测报告要符合国家技术标准或人防设计要求。进场时做好检查验收,并经监理工程师核查确认。6.3.2 所有材料进场时要对品种、规格、外观等进行验收。包装应完好,表面无划痕及外力冲击破损。6.3.3 主要设备必须有完整的安装使用说明书;在运输、保管和施工过程中,采用有效措施防止损坏或腐蚀。6.3.4 手动单页片或多页调节阀的手轮或扳手,应以顺时针方向转动为关闭,其调节范围及开启角度指示应与叶片开启角度一致。用于除尘系统间歇工作点的风阀,关闭时应能封闭。6.3.5 电动、气动调节风阀的驱动装置,动作应可

13、靠,在最大工作压力下工作正常。6.3.6 防火阀和排烟阀(排烟口)必须符合消防产品标准的规定、并具有相应的产品合格证明文件。6.3.7 防爆风阀的制作材料必须符合设计规定,不得擅自更换。6.3.8 防排烟系统柔性短管的制作材料必须为不然材料。64 风管加工制作:6.4.1 战时进、排风系统:进风机吸入口软接头至扩散室段,必须采用3-5毫米的钢板气密焊接而成,并应有向扩散室1%的坡度。进风机出口管道用镀锌钢板按常规施工。风管质量应符合通风空调工程施工质量验收规范(GB20243-2002)规定。 风管材料:地下室主体工程内通风管与配件的钢板厚度应符合设计要求,当设计无要求时,钢板厚度应大于0.75mm.风管材料采用镀锌铁皮的厚度见下表:风管最长边长或者直径(mm)10001000-20002000-4000铁皮厚度送风管(mm) 1.0 1.0 1.2铁皮厚度排风、排烟管(mm) 1.0 1.22.0(钢板)6.42 基本的划线方法是圆等分。展开方法亦采用放射线法
