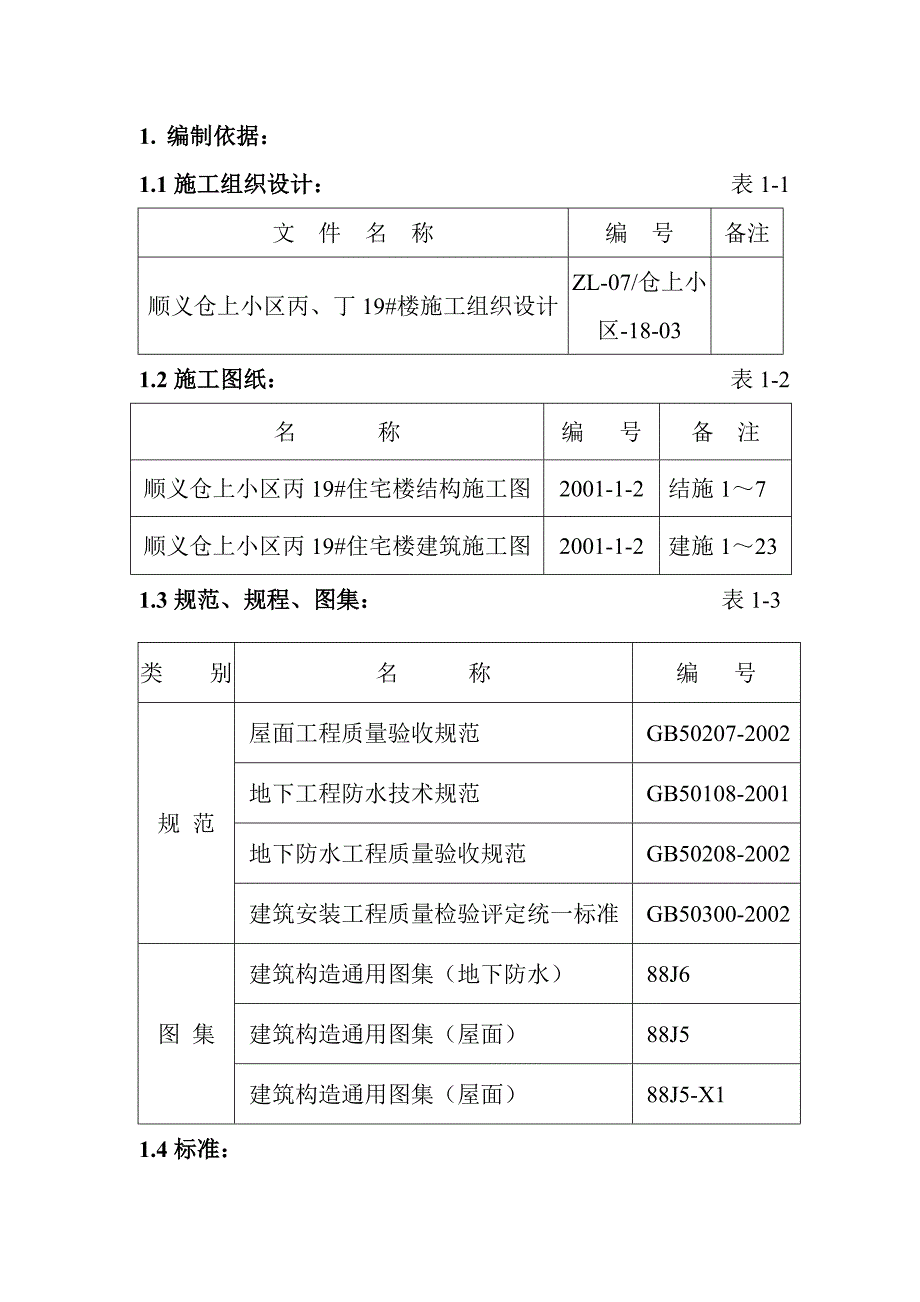

1、1. 编制依据：1.1施工组织设计： 表1-1文 件 名 称编 号备注顺义仓上小区丙、丁19#楼施工组织设计ZL-07/仓上小区-18-031.2施工图纸： 表1-2名 称编 号备 注顺义仓上小区丙19#住宅楼结构施工图2001-1-2结施17顺义仓上小区丙19#住宅楼建筑施工图2001-1-2建施1231.3规范、规程、图集： 表1-3类 别名 称编 号规 范屋面工程质量验收规范GB50207-2002地下工程防水技术规范GB50108-2001地下防水工程质量验收规范GB50208-2002建筑安装工程质量检验评定统一标准GB50300-2002图 集建筑构造通用图集（地下防水）88J6建

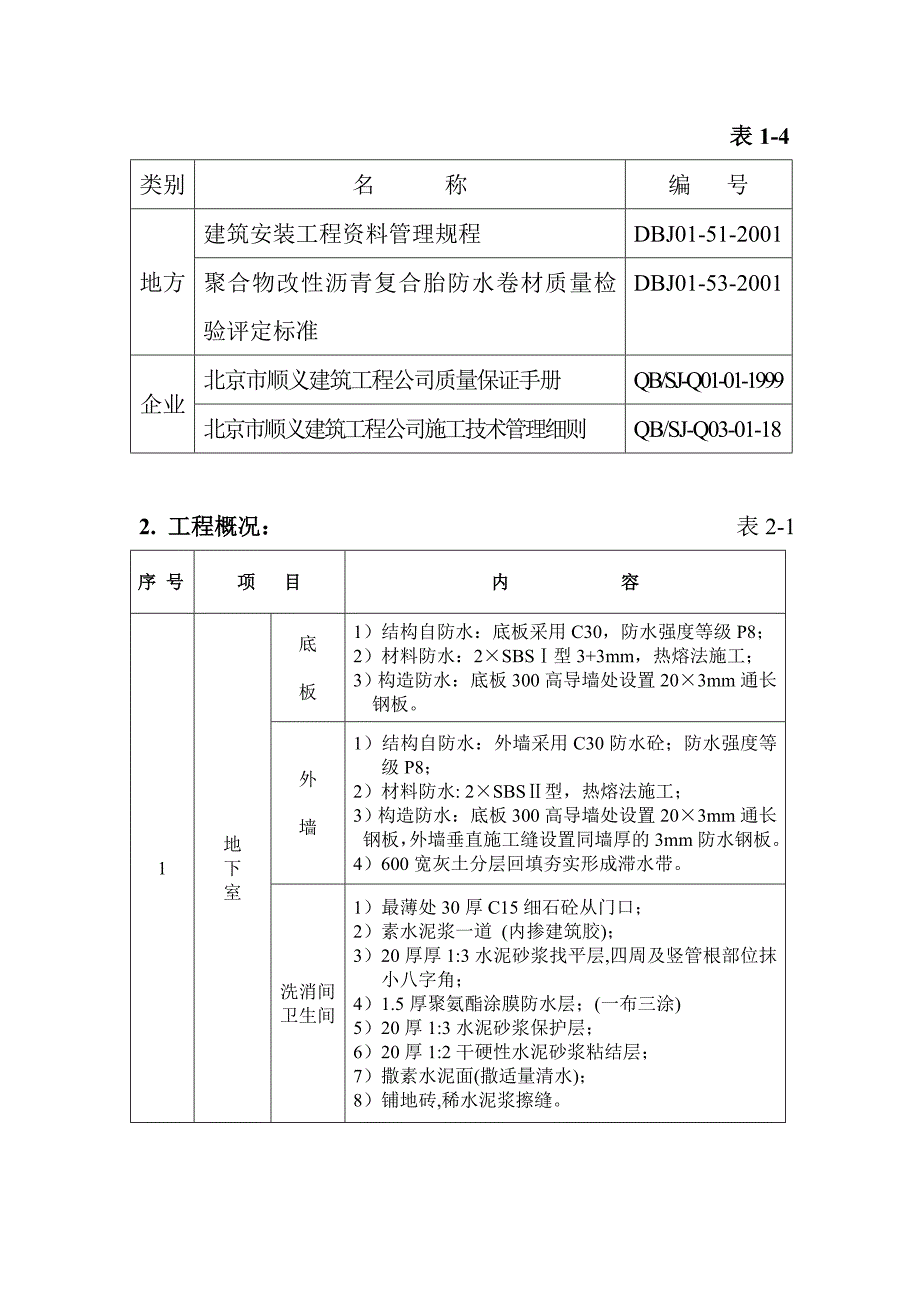

2、筑构造通用图集（屋面）88J5建筑构造通用图集（屋面）88J5-X11.4标准： 表1-4类别名 称编 号地方建筑安装工程资料管理规程DBJ01-51-2001聚合物改性沥青复合胎防水卷材质量检验评定标准DBJ01-53-2001企业北京市顺义建筑工程公司质量保证手册QB/SJ-Q01-01-1999北京市顺义建筑工程公司施工技术管理细则QB/SJ-Q03-01-182. 工程概况： 表2-1 序 号项 目内 容1地下室底板1）结构自防水：底板采用C30，防水强度等级P8；2）材料防水：2SBS型3+3mm，热熔法施工；3）构造防水：底板300高导墙处设置203mm通长钢板。外墙1）结构自防水
3、：外墙采用C30防水砼；防水强度等级P8；2）材料防水: 2SBS型，热熔法施工；3）构造防水：底板300高导墙处设置203mm通长钢板，外墙垂直施工缝设置同墙厚的3mm防水钢板。4）600宽灰土分层回填夯实形成滞水带。洗消间卫生间1） 最薄处30厚C15细石砼从门口；2） 素水泥浆一道 (内掺建筑胶)；3） 20厚厚1:3水泥砂浆找平层,四周及竖管根部位抹小八字角；4） 1.5厚聚氨酯涂膜防水层；(一布三涂)5） 20厚1:3水泥砂浆保护层；6） 20厚1:2干硬性水泥砂浆粘结层；7） 撒素水泥面(撒适量清水)；8） 铺地砖,稀水泥浆擦缝。序号项 目内 容2地上卫生间防水首 层1） 300素

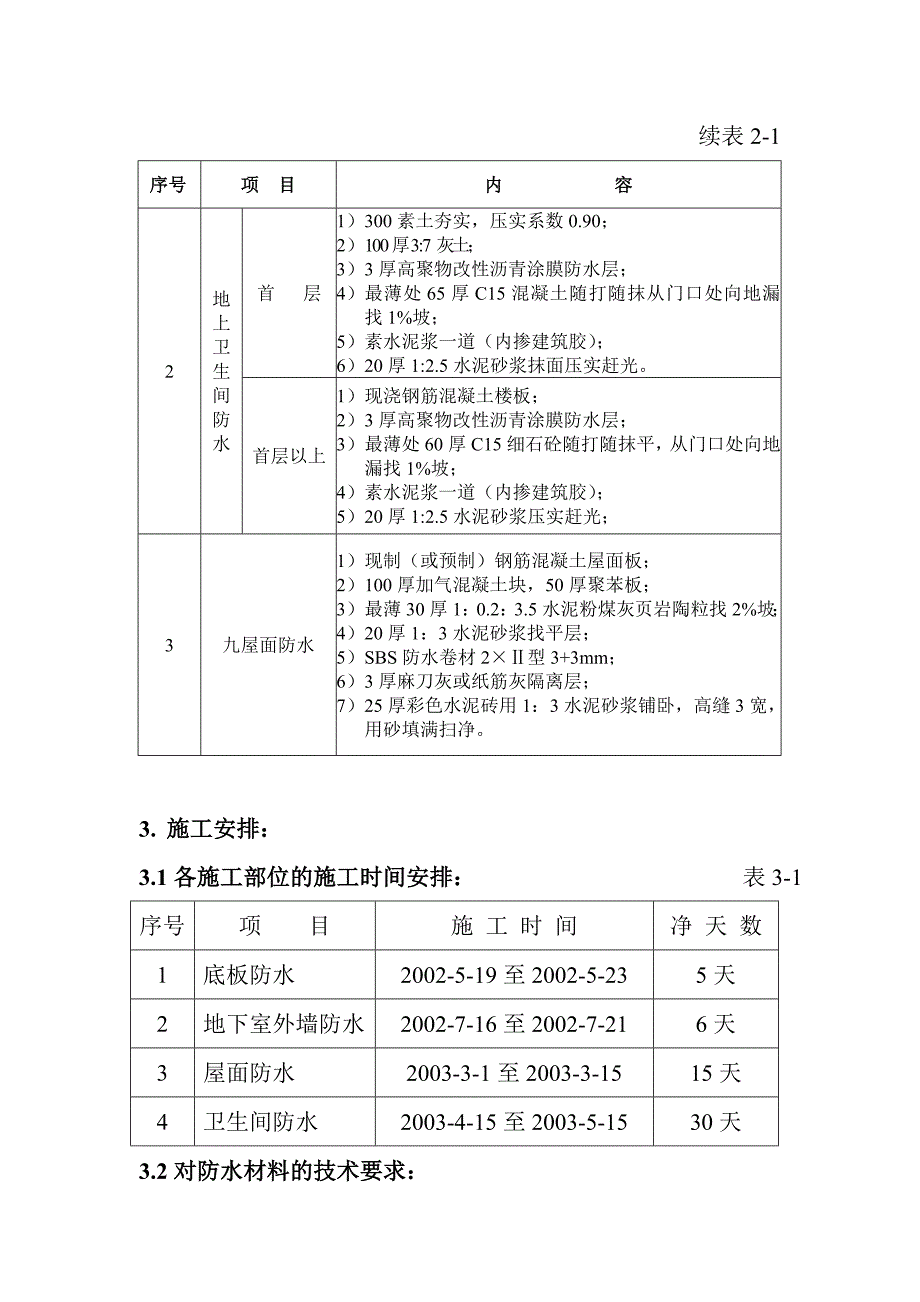

4、土夯实，压实系数0.90；2） 100厚3:7灰土；3） 3厚高聚物改性沥青涂膜防水层；4） 最薄处65厚C15混凝土随打随抹从门口处向地漏找1%坡；5） 素水泥浆一道（内掺建筑胶）；6） 20厚1:2.5水泥砂浆抹面压实赶光。首层以上1） 现浇钢筋混凝土楼板；2） 3厚高聚物改性沥青涂膜防水层；3） 最薄处60厚C15细石砼随打随抹平，从门口处向地漏找1%坡；4） 素水泥浆一道（内掺建筑胶）；5） 20厚1:2.5水泥砂浆压实赶光；3九屋面防水1） 现制（或预制）钢筋混凝土屋面板；2） 100厚加气混凝土块，50厚聚苯板；3） 最薄30厚1：0.2：3.5水泥粉煤灰页岩陶粒找2%坡；4） 2
5、0厚1：3水泥砂浆找平层；5） SBS防水卷材2型3+3mm；6） 3厚麻刀灰或纸筋灰隔离层；7） 25厚彩色水泥砖用1：3水泥砂浆铺卧，高缝3宽，用砂填满扫净。续表2-13. 施工安排：3.1各施工部位的施工时间安排： 表3-1序号项 目施 工 时 间净 天 数1底板防水2002-5-19至2002-5-235天2地下室外墙防水2002-7-16至2002-7-216天3屋面防水2003-3-1至2003-3-1515天4卫生间防水2003-4-15至2003-5-15 30天3.2对防水材料的技术要求：3.2.1聚氨酯防水涂膜： 表3-2序 号项 目指 标 要 求1拉伸强度（N/mm2）不
6、小于1.652断裂伸长率（%）不小于3503加热伸缩率（%）小于伸长1，缩短64低温柔性 (C )-30无裂纹5不透水性0.3N/mm230min不透水6固体含量（%）不小于947涂膜表干时间（h）不大于4 不粘手8涂膜实干时间（h）不大于12 无粘着3.2.2 SBS改性沥青卷材、型： 表3-3序 号项 目 名 称指 标 要 求型型1拉力不小于(N/50mm) 纵向450600横向400 5002耐热度 C 90C，加热2h，涂盖层无滑动，无滴淌、滴落，无起泡。90C，加热2h，涂盖层无滑动，无滴淌、滴落，无起泡。3柔度（C）-18C，3min r=15mm弯180无裂纹。-18C，3min
7、 r=15mm弯180无裂纹。4不透水性压力不小于0.3 N/mm2；保持时间不小于30 min，不透水。压力不小于0.3 N/mm2；保持时间不小于30 min，不透水。3.2.3 高聚物改性沥青涂膜 表3-4可操作时间（分）潮湿基面粘结强度（Mpa）浸水168h后断裂伸长率（%）浸水168h后拉伸强度（%）耐水性（%）表干（h）实干(h)300.6801.5804123.3施工前组织管理：3.3.1 劳动组织：防水分项工程施工实行总分包制,由总包单位进行施工管理，经选定由北京京喜新世纪防水工程有限公司进行合格工程施工，劳动力组织情况为底板：6人；墙体：6人；卫生间：12人；屋面：8人，所有
8、操作人员均持证上岗，满足总包单位提出的工期、质量要求。3.3.2技术组织：施工作业前由技术部门组织防水施工班组认真熟悉图纸；细部构造节点做法，了解所使用材料的质量要求标准，工艺规程规定，详细理解技术交底和必要的培训。3.4质量目标：质量保证体系：整体质量保证体系同施组中相同，要求防水分包单位技术、质量人员组织好相应的自保体系，执行“三检制”每道工序经自检合格报总包单位质检员验收评定、报监理验收；严格工序验收制度，每步工序经专业质检员验收合格后才能进行下道工序施工；4. 施工准备：4.1技术准备：4.1.1设备准备要求：高压吹风机、笤帚、大小铁桶、剪刀、刮板、汽油喷灯、油毛刷、小平铲等由分包单位
9、自备，但要求所使用的设备必须满足提供优质分项工程要求。4.1.2对技术交底的要求：技术交底应严格按本方案执行，操作工艺及措施要求具体、细致、可操作性强。具体交底项目： 表4-1序号交 底 项 目交 底 人1地下室SBS改性沥青防水层杨长合2屋面SBS改性沥青防水层李凤旺3地下室厨厕间聚氨酯涂膜防水层李凤旺4高聚物改性沥青涂膜防水层李凤旺4.2 材料准备：4.2.1刚性防水预拌砼：（1）该工程选用一个一级搅拌站供应商品砼，搅拌站要严格控制原材料质量。对砂、石采取降温措施，如石子浇水，砂子覆盖，以保证砼的入泵温度不大于30C。（2）对原材料的要求：水泥：丙19#P.O采用强度等级为P.O 32.5
10、的普通水泥。砂石：要求级配良好，尽量减少水泥用量，降低水化热。粉煤灰：尽量掺加粉煤灰取代等量水泥，减少砼的泌水率，掺加量必须小于20%。（3）外加剂的类型及要求：为满足抗渗要求，要求使用复合性能好的膨胀剂，减水率15%，缓凝时间6h，根据GB50208-2002地下防水工程质量验收规范中对砼外加剂要求：外加剂的技术性能应符合国家或行业标准，一等品及以上的质量要求。一等品的限制膨胀率为0.4。4.2.1工程量汇总表： 表4-2序号部位材 料工程量1地下室底板、外墙SBS改性沥青防水卷材2423m22地下室简易洗消间聚氨酯防水涂膜58m23卫生间高聚物改性沥青涂膜907m24九层、跃层屋面、电梯机
11、房、自行车坡道口屋面SBS改性沥青防水卷材887m24.2.2本工程所使用的防水材料在施工前6-7天进场，进场后由技术负责人、质检负责人、材料负责人进行材料直观检查 。 4.2.2.1 SBS沥青防水卷材直观检查项目：1）所有的防水卷材应直立堆放，高度不得超过两层，卷紧卷齐，端面里进外出不得超过10mm；2）在距卷芯1000mm长度外不应有10mm以上的裂纹或粘结；3）胎基应浸透，不应有未被浸渍的条纹或粘结；4）卷材表面必须平整，不允许有孔洞、缺边、裂口。聚4.2.2.2氨酯防水涂料直观检查项目：（1）防水涂料包装容器必须密封，容器表面应有明显标志，标明涂料名称、生产厂名、生产日期和产品有效期
12、。（2）胎体增强材料应清洁、干燥。4.2.3防水材料均有“三证一标志”即为市建委颁发的准用证，市材料监督站的材料检验报告和企业生产合格证，防水材料使用说明书、防伪标志，进场直观检查合格后按要求作材料复试（100%进行见证取样），SBS卷材做拉伸性能、耐热度、柔性、不透水性等性能试验； 聚氨酯涂料作延伸率、柔性、不透水性和耐热度；胎体增强材料应检验拉力和延伸率。合格后方能使用。5. 主要施工方法及措施：5.1刚性防水：5.1.1基础底板防水砼强度等级为C30P8；墙体砼强度等级为C30P8。根据GB50208-2002地下防水工程质量验收规范规定的明挖法地下工程防水设防要求，本工程地下工程防水设防要求如下： 表5-1 工程部位主 体施 工 缝防水措施防水卷材中埋式止水带防水等级2级SBS改性沥青防水卷材中埋式止水钢板其中防水砼的配合比应符合下列规定： 1）试配要求的抗渗水压值按P8执行。 2）泵送砼的入泵坍落度为12010mm。3）试件应在浇筑地点制作。抗渗：底板2组，备用2组；墙体：2组、备用2组；4）细部构造防水：抗渗砼浇筑时，底板不留置施工缝，一次浇筑。具体浇筑方法及要求详混凝土工程施工方案。5.1.2基础导墙高度为300mm，设置水平施工缝，外加止水钢板， 地下室外墙为保证防水采用止水螺栓。地下室外墙预埋件加工制作时采用止水钢板。
