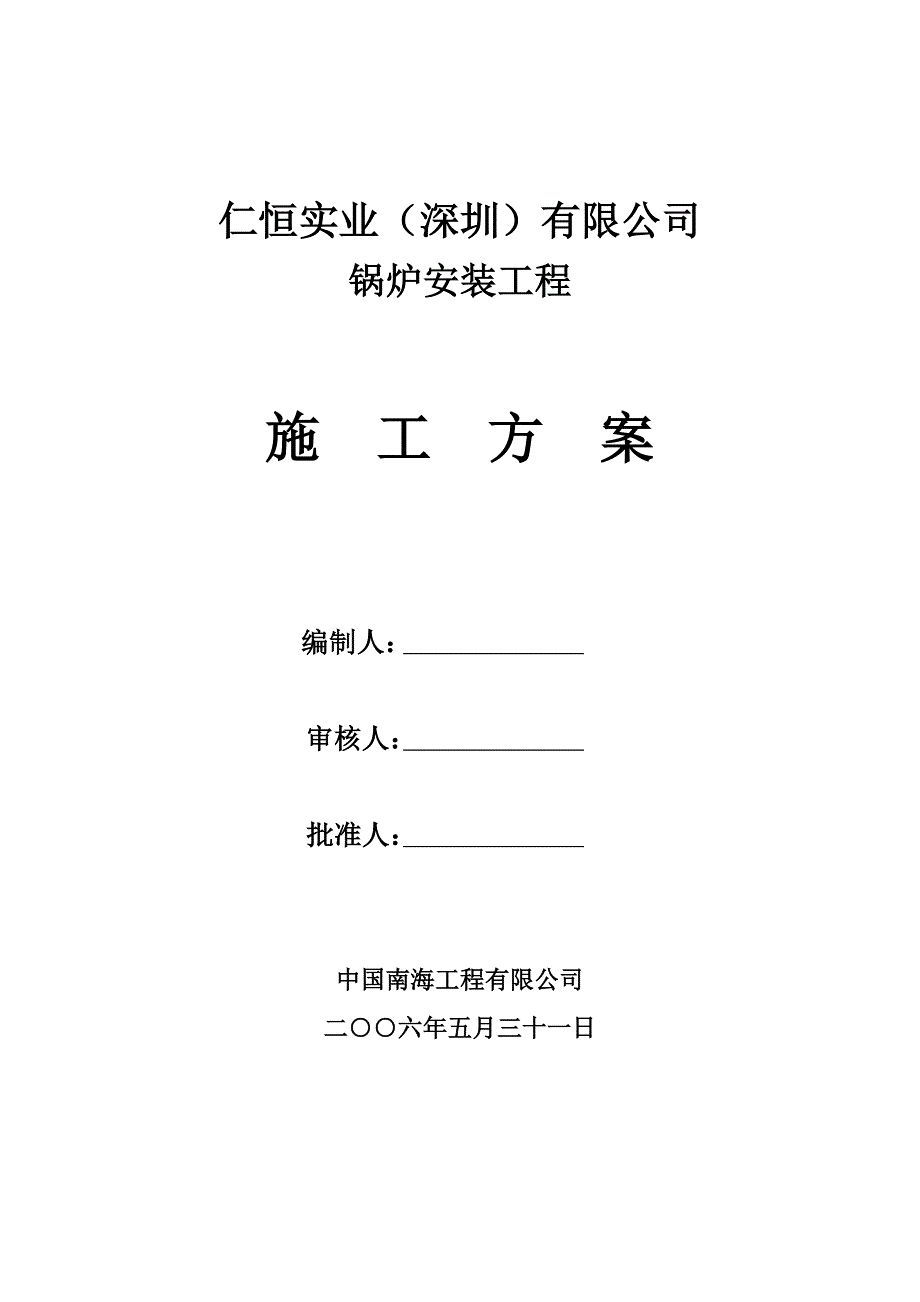

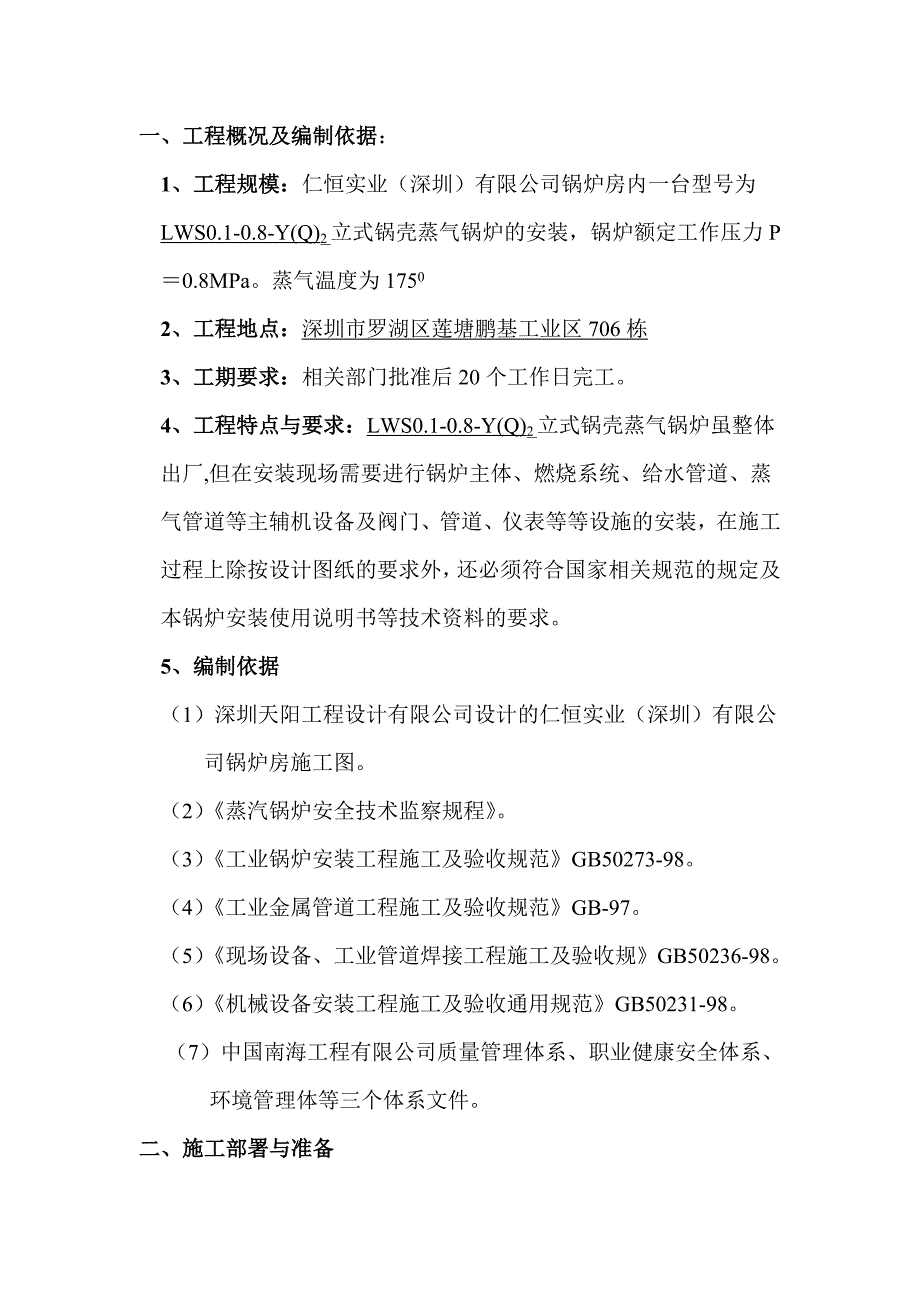

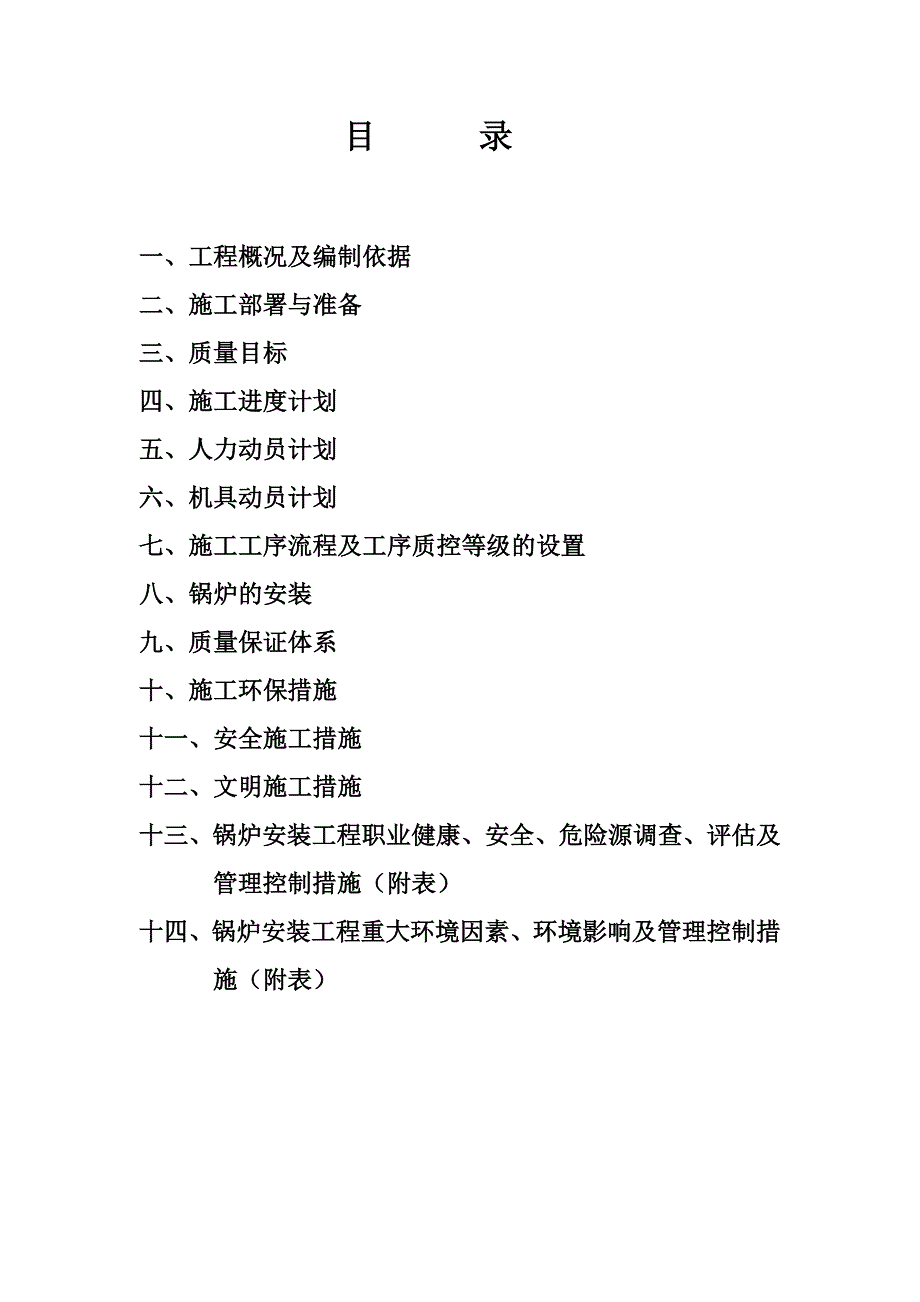

1、仁恒实业（深圳）有限公司锅炉安装工程施 工 方 案编制人：审核人：批准人：中国南海工程有限公司二六年五月三十一日目 录一、工程概况及编制依据二、施工部署与准备三、质量目标四、施工进度计划五、人力动员计划六、机具动员计划七、施工工序流程及工序质控等级的设置八、锅炉的安装九、质量保证体系十、施工环保措施十一、安全施工措施十二、文明施工措施十三、锅炉安装工程职业健康、安全、危险源调查、评估及管理控制措施（附表）十四、锅炉安装工程重大环境因素、环境影响及管理控制措施（附表）一、工程概况及编制依据：1、工程规模：仁恒实业（深圳）有限公司锅炉房内一台型号为LWS0.1-0.8-Y(Q)2立式锅壳蒸气锅炉的
2、安装，锅炉额定工作压力P0.8MPa。蒸气温度为17502、工程地点：深圳市罗湖区莲塘鹏基工业区706栋3、工期要求：相关部门批准后20个工作日完工。4、工程特点与要求：LWS0.1-0.8-Y(Q)2立式锅壳蒸气锅炉虽整体出厂,但在安装现场需要进行锅炉主体、燃烧系统、给水管道、蒸气管道等主辅机设备及阀门、管道、仪表等等设施的安装，在施工过程上除按设计图纸的要求外，还必须符合国家相关规范的规定及本锅炉安装使用说明书等技术资料的要求。5、编制依据（1）深圳天阳工程设计有限公司设计的仁恒实业（深圳）有限公司锅炉房施工图。（2）蒸汽锅炉安全技术监察规程。（3）工业锅炉安装工程施工及验收规范GB502
3、73-98。（4）工业金属管道工程施工及验收规范GB-97。（5）现场设备、工业管道焊接工程施工及验收规GB50236-98。（6）机械设备安装工程施工及验收通用规范GB50231-98。（7）中国南海工程有限公司质量管理体系、职业健康安全体系、 环境管理体等三个体系文件。二、施工部署与准备1 组织机构组织机构图 项目经理龙秀祥 施工负责人张际辉 技术负责人易维民施工员张际辉兼材料员 肖和健 安全员 程勉全世界质检员 杨传俊 施工班组 2 项目组织机构人员职责：（1） 项目经理1) 认真贯彻国家各相关政策、法规、标准及公司各项规章制度，严格执行ISO9001标准；2) 代表公司履行本工程承包合
4、同，承担该项目的各项领导责任，确保本工程项目的各项经济技术指标的完成，并负责协调处理权限范围内的外部关系；3) 负责对项目的质量、进度、安全、成本的全面控制与管理，落实项目各施工要素；4) 负责项目施工全过程的组织、控制与管理。（2）施工负责人1)根据国家规范、施工图纸和锅炉出厂安装使用说明书的要求认真组织施工，在施工中严把各道程序的关口、满足规范与设计要求，符合质量与安全的要求。2）对工程的质量与安全负全部责任。3）根据施工进度和现场实际情况,合理安排人、材、机的调度及施工条件的平衡和工序间的协调配合；严格控制材料设备与施工人员的准入，杜绝不符合质量要求的材料设备使用与没有上岗资质证及焊工证
5、并在公司备案的人参与施工。4)根据国家（地方）特种设备与蒸气锅炉的管理规程，办理好报建手续并做好开工、材料设备报验、中间检查、竣工验收工作，负责解决施工过程出现的各种问题，以确保施工作业质量和施工进度的顺利进展，对出现的质量安全问题必须彻底整改，直至隐患消除为止。5)按时组织召开工地例会，协调各岗位之间的作业关系，传达作业计划，检评作业效果；（3）技术负责人1)熟悉图纸及相关技术资料、国家与行业相关技术标准、规范、规程及规定，负责施工方案的审核；2)参加图纸会审工作；（4） 施工员1)根据施工进度和现场实际情况,合理调度施工现场的人力、材力与机具，做好各工序间的协调配合工作；2)根据设计图纸、
6、国家（地方）规范规程及施工技术交底的要求组织安排各阶段的施工工作，解决施工过程出现的各种问题，保证作业质量、施工进度的顺利进展；3)参加开工地调度会，协调各岗位之间的作业关系；4)严格执行ISO9001标准，使其切实贯彻与工程施工的全过程；（5） 质检员1)熟悉图纸及相关技术资料、国家与行业相关技术标准、规范、规程及规定，负责工程的质量管理工作；2)根据本工程的具体特点，针对关键的作业工序，确定质量控制点及其质控措施，编制项目质量计划并负责质量计划与质控措施的落实、监督和评检；3)负责按规定组织对工程各阶段、各施工工序的质量自检工作；4)参加工程质量检验与评定工作，组织对质量问题的调查、研究与
7、处理，确保工程质量满足设计及相关规程、规范与规定的要求。（6） 安全员1)负责施工作业人员的岗前安全教育与培训工作，强化全员安全意识，使全员牢固掌握安全技术知识，强化自我保护能力；2)制定项目安全管理计划与制度、建立项目安全管理机构，使安全工作深入、细致、全面、高效；3)严肃施工安全纪律，严格奖惩制度，定期与不定期的组织安全检查，及时发现与处理问题，及时消除事故隐患，杜绝人身伤亡事故，对出现的安全事故做到“三不放过”；4)做好施工人员的劳保安全用品的购置申报、发放和指导使用工作，确保用品的数量与质量满足施工要求，并确保使用正确；5)有全面、详尽、符实的安全工作记录。（7） 材料员1)负责工程所
8、需材料、设备与发放工作；2)确保用于工程的设备材料的规格型号和质量指标满足设计及相关规程、规范和规定的要求，具完整符实的产品出厂质量合格证明资料，须有材料供应商加盖的印章；3)对用于工程的材料、设备应按规定做好入库或保存区前的检查工作，不合格材料或未检品一律不得进入施工现场，更不得与合格品混放。4)工程材料应分类、有序地存放，并做好材料保护和安全措施。有正确、醒目的材料标识。5)应根据项目进度要求及时做好材料、设备的供应工作。3 开工前的准备：1） 进场前三天内做好人员配备及岗前教育与培训工作，做好施工机械配备、材料存放场所与办公场所及水电源接点位置的落实，做好人、材、机的进场准备。2） 图纸
9、会审与技术交底 由建设单位组织，质检部门、建设、设计、施工单位参加的图纸会审与技术交底；施工员、质检员、安全员应根据施工图、规范、规程的要求分别确定施工作业内容所对应的技术措施、质量措施与安全措施并对施工作业班组进行技术交底。3） 对所有主辅设备、管材、管件、阀门等入场前应认真、细致、全面地进行外观检查和核对其是否有对应的、完整的产品质量证明书等资料。确保其数量、规格型号、质量指标满足设计要求，需代用时，应先征得设计单位同意，并有书面设计修改通知。应按要求进行材料设备送检工作，送检合格后方可使用，并标明“送检合格”字样依序存放好。4）阀门入库前应逐个按规定进行检查试验，试验合格后应保持干洁，标
10、明“合格”字样依序存放好。8）开工前必须按照相关的规定办理各种手序，取得相关部门的批准后方可开工。三、质量目标： 本工程质量达到100%合格。四、施工进度计划 根据建设单位的安排，在办理完报建开工手续后二十天内完工并进行工程验收。时间工作内容3天6天10天12天15天20天工程告知开工准备（图纸会审、技术交底）设备材料现场抽查锅炉本体吊运及安装管道定位焊接及设备安装系统强度试验、脱脂、吹扫工程调试、验收五、人力动员计划序号职 别人数序号职 别人 数1管理人员75油漆保温工22施工班长16管钳工33焊 工17电 工14起 重 工18辅 工3六、机具动员计划序号名称规格、型号单位数量备注1电焊机台
11、22管子套丝机台13磨光机台14弯管机台15保温筒台16试压泵台17砂轮切割机部18压力表个19手拉葫芦个310常用工具套多七、施工工序流程及工序质控等级的设置AR BR CRAR CR锅炉房监检基础复测施工准备技术交底资料上报、审批CR AR CR BR表阀检验与试验设备清点检查 炉体及附属设备就位工艺管线安装 竣工交付使用水压试验，附机试运行系统检查，无损探伤AR AR锅炉热态调试运行AR AR 2.工序质控等级的设置（如上图所示）:A.B.C级的设置共分为A.B.C三个等级，由建设单位、设计单位、行业监管部门及施工单位同时参加的，属A级；若是由建设单位、行业监管部门及施工方两方参加的，属
12、B级；而仅由施工单位自检的，则属C等级。若须有过程记录资料的，A、B、C相应等级后加“R”。质控高低排序为：AR BR CR.质控等级的高低对工程施工工八、锅炉的安装（1） 安装前的准备1）认真填写特种设备（安装、维修、改造）告知表，信息、数据必须真实无误。2）锅炉安装前须办理申报手续，经审批同意并取得特种设备施工告知（申报）受理回执后后才能施工。3）锅炉及附属设备应有出厂质量证明书和其它技术文件，管材、管件阀门应有材质证书和合格证书。4）在施工过程中,执行相关的国家规范与规定程序的要求,同时，还必须遵守锅炉生产厂家的的要求。5）压力表、安全阀等产品应经有关检测部门校验合格后才充许安装。主要阀
13、门应经水压试验（检验）合格，强度试验压力为公称压力的1.5倍，试验时间不少于五分钟，壳体、填料无渗漏为合格，严密性试验以阀瓣密封面无泄漏为合格。（2）锅炉安装1）熟悉施工图纸和设计说明书，在熟悉图纸过程中对其生产工艺要求加深了解，弄清设计意图，明确安装技术要求。2）锅炉及其辅助设备就位前，应检查基础尺寸和位置，其允许偏差见下表：项 目允许偏差（mm）纵轴线和横轴线的坐标位置20不同平面的标高（包括柱子基础面上的预埋钢板） 0-20平面的水度（包括柱子基础面上的预埋钢板或地坪上需安装锅炉的部位）每米5全长10外形尺寸平面外形尺寸20凸台上平面外形尺寸 0-20凹穴尺寸+20 0预留地脚螺栓孔中心位置10深度+20 0孔壁垂直度（每米）10预埋地脚螺栓顶端标高+20 0中心距（在根部和顶部两处测量）23）烟道防爆门应开启灵活，附近不得有其它障碍物。防爆门的安全销应装牢。4）
