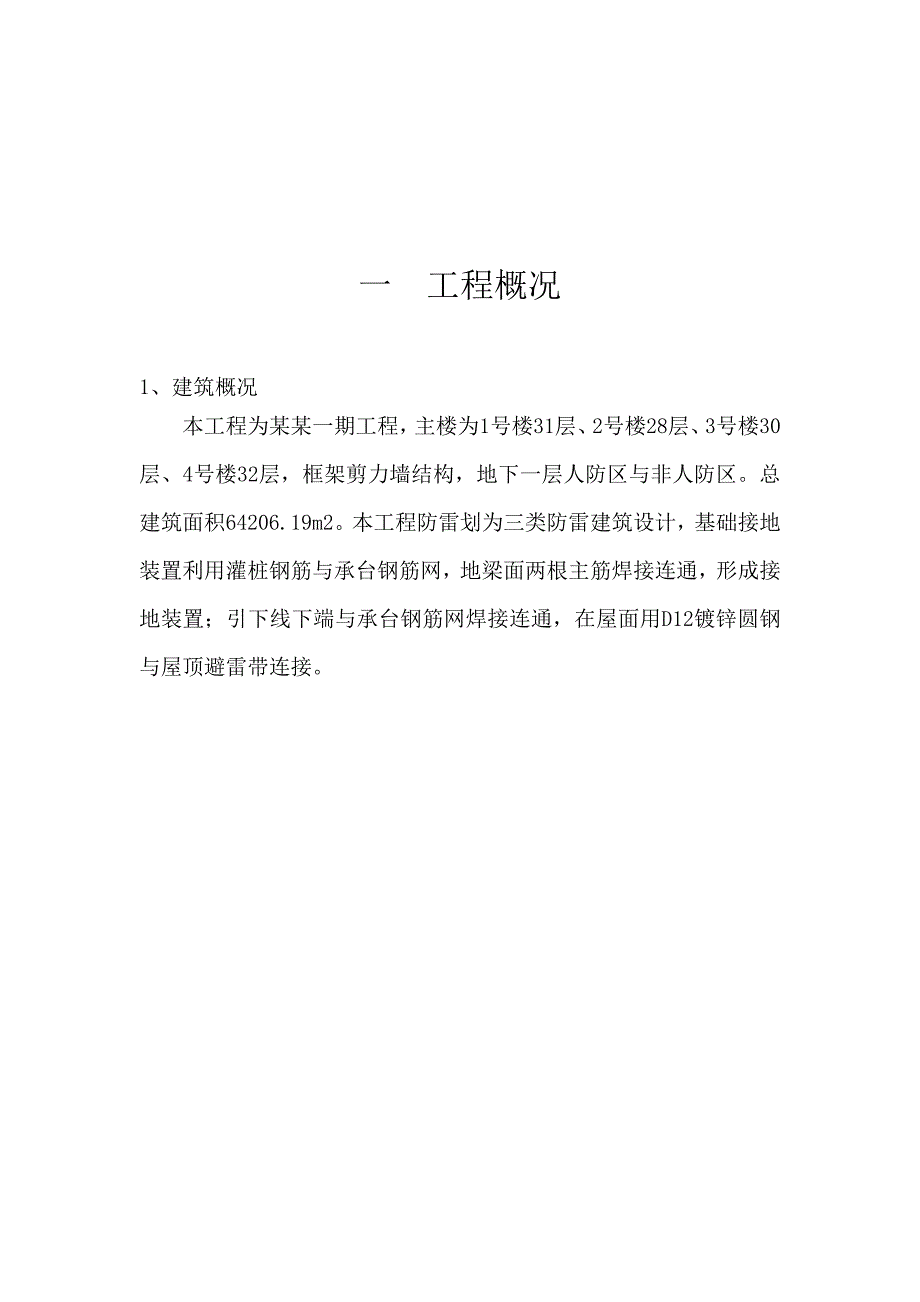

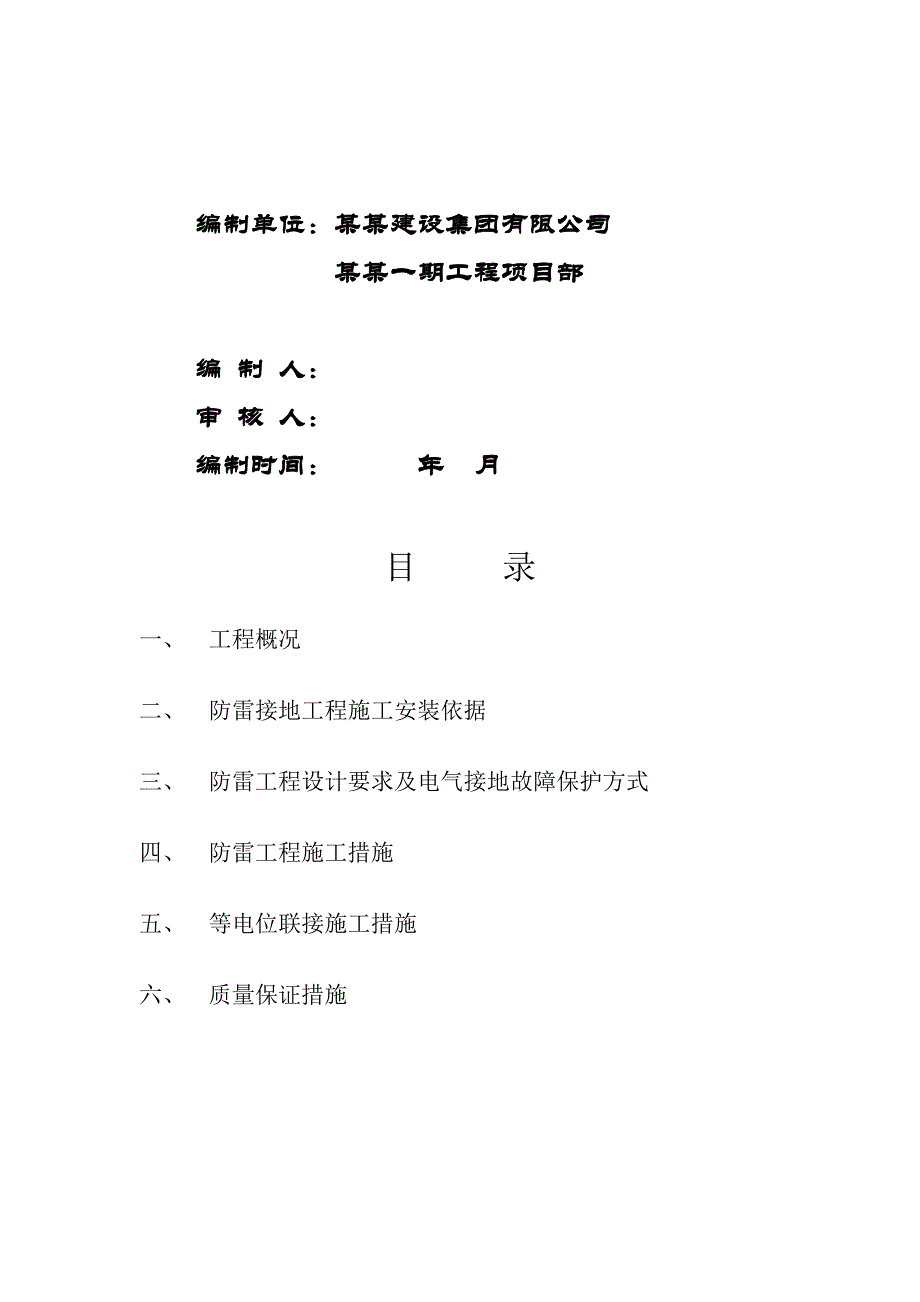

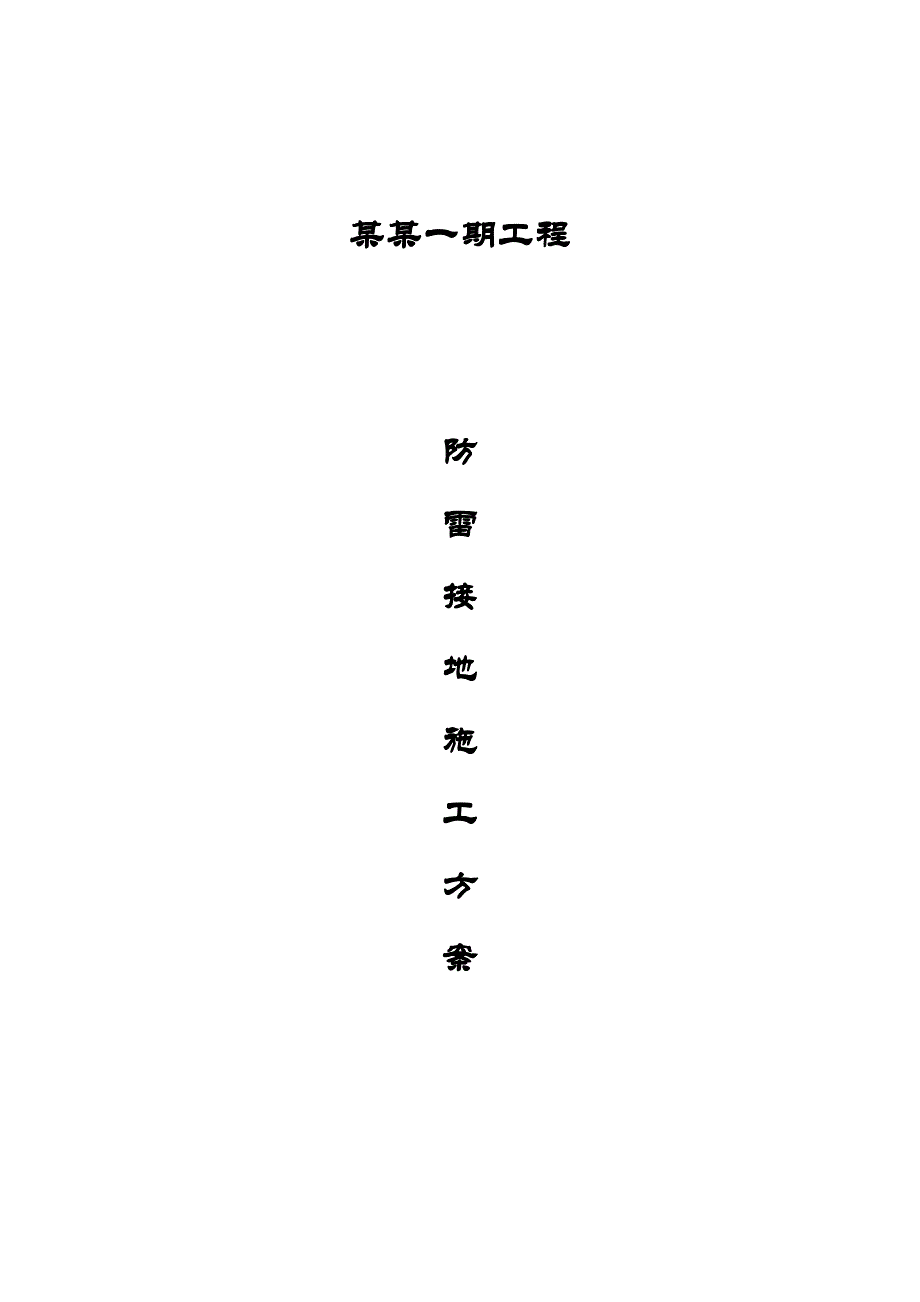

1、某某一期工程防雷接地施工方案 编制单位：某某建设集团有限公司某某一期工程项目部编 制 人：审 核 人：编制时间： 年 月目 录一、 工程概况 二、 防雷接地工程施工安装依据 三、 防雷工程设计要求及电气接地故障保护方式 四、 防雷工程施工措施 五、 等电位联接施工措施六、 质量保证措施一 工程概况1、建筑概况本工程为某某一期工程，主楼为1号楼31层、2号楼28层、3号楼30层、4号楼32层，框架剪力墙结构，地下一层人防区与非人防区。总建筑面积64206.19m2。本工程防雷划为三类防雷建筑设计，基础接地装置利用灌桩钢筋与承台钢筋网，地梁面两根主筋焊接连通，形成接地装置；引下线下端与承台钢筋网焊
2、接连通，在屋面用D12镀锌圆钢与屋顶避雷带连接。二 防雷接地工程施工安装依据主要依据规范和标准1、 建筑物防雷设计规范GB50057-20102、 建筑物防雷工程施工与质量验收规范GB50601-2010 3、 建筑物电子信息系统防雷技术规范GB50343-20124、 民用建筑电气设计规范JGJ16-20085、 住宅建筑电气设计规范JGJ242-20116、 国家、省、市现行的其它相关法律和法规三 防雷工程设计要求及电气接地故障保护方式3.1 防雷工程设计要求a ) 在电气接地装置与防雷接地装置共用或相连的情况下，应在低压电源线路引入的总配电箱、配电柜处装设级试验的电涌保护器。电子系统的室
3、外线路采用金属线缆时，其引入的终端箱处应安装D1类高能量试验类型的电涌保护器。具体由弱电厂家配套。电子系统的室外线路采用光缆时，其引入的终端箱处的电气线路侧，当无金属线路引出本建筑物至其它有自己接地装置的设备时，可安装B2类SPD。b) 本工程电子设备信号地、电源接地、保护接地与防雷接地共用接地装置，接地电阻1。采用基础接地装置，若实测接地电阻达不到要求时，可另加人工接地极。人工接地极通过预埋的向外引出。 c ) 本建筑物设计明装接闪带：接闪带（ 热镀锌圆钢）明装设在天面女儿墙、屋脊及屋檐上。（高层建筑必须采用明装接闪带）露台局部设计暗装接闪带：利用结构钢筋连接成电气通路。无结构钢筋利用时，用
4、12镀锌圆钢焊接连通成闭合环路，埋深20mm。明装接闪带安装高度为150mm，接闪带应设在外墙外表面或屋檐边垂直面上，也可设在外墙外表面或屋檐边垂直面外，支架水平距离1000mm，转角处间距500mm。明装接闪带转角位与防雷引下线连接处必须有弧形过渡，且焊接可靠。屋面不同标高部位接闪带连接：利用结构钢筋连接成电气通路；无结构钢筋时，用12镀锌圆钢焊接连通（暗敷），明敷需采用热镀锌圆钢。第三类防雷建筑物：接闪带应沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并在整个屋面组成不大于20mx20m或24mx16m的网格，所有短接闪杆应与接闪带焊接连通。d ) 第三类防雷建筑物：高度超过60m的钢筋混
5、凝土结构、钢结构建筑物，按GB50057-2010第4.3.8条应采取防侧击雷保护措施。f ) 第三类防雷建筑物：专设引下线不应少于两根，并应沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不宜大于25m。当建筑物的跨度较大，无法在跨距中间设引下线，应在跨距两端设引下线并减小其他引下线的间距，宜使专设引下线的平均间距不大于25m。 利用建筑物钢筋混凝土柱内主钢筋作为引下线（16时应不少于2根；1610时应不少于4根）。用作引下线的构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭接连接。单根钢筋、圆钢或外引预埋连接板、线与构建内钢筋应焊接
6、或采用螺栓紧固的卡夹器连接。构件之间必须连接成电气通路。当利用混凝土内钢筋、钢柱作为自然引下线并同时采用基础接地体时，可不设断接卡，但利用钢筋作引下线时应在室内外的适当地点设若干连接板，这些连接板可供测量、接人工接地体和作等电位连接用。e） 部分引下线在首层距地面0.3m处预埋，以便检测接地电阻或外引接地线用，做法另详防雷接地做法大样图。防雷接地系统施工完毕后，在预埋的旁钉上标志牌，做法另详防雷接地做法大样图。g ) 所有电气设备金属外壳以及正常不带电设备金属外壳均应接PE线h ) 金属线槽及其支架须可靠接地，且全长不应少于两处与接地干线（PE）相连；金属电缆桥架及其支架和引入或引出电缆的金属
7、导管须可靠接地，切全长不少于两处与接地保护导体（PE）相连。j ) 电井内接地干线每层设等电位联接板，并与楼板钢筋网每三层做等电位联接。建筑物内各种竖向金属管道每三层与等电位联接板连接一次。h ) 所有进入建筑物的外来导电物均应在LPZ0 或LPZ0 与LPZ1区的界面处做等电位连接。设总等电位箱（MEB）。建筑物等电位连接干线与接地装置应有不少于2处的直接连接。在建筑物的地下室或地面层处，下列物体应与防雷装置做防雷等电位连接：a）.建筑物金属体，b）.金属装置。C）.建筑物内系统。D）.进出建筑物的金属管线。i )外部防雷装置与建筑物金属体、金属装置、建筑物内系统之间，尚应满足间隔距离的要求
8、。建筑物顶部和外墙上的接闪器必须与建筑物栏杆、旗杆、吊车梁、管道、设备、太阳能热水器、门窗、幕墙支架等外露的金属物进行等电位连接。所有电梯轨道、起重机、金属地板、金属门框架、设施管道、电缆桥架等大尺寸的内部导电物，其等电位连接应以最短路径连到最近的等电位连接带或其他已做了等电位连接的金属物或等电位连接网络，各导电物之间宜附加多次互相连接。外墙内、外竖直敷设的金属管道及金属物的顶端和底端，应与防雷装置等电位连接。设洗浴设备的卫生间应作局部等电位连接。四 防雷工程施工措施4.1 避雷带与接闪避雷器： 本工程属于第三类防雷建筑物，天面采用避雷带（明敷），及避雷网格（间距不超过20mx20m或24mx
9、16m）防止直雷击。明敷避雷带的支持卡间距不超过1.5m.转弯处不超过0.5m .4.2 接地电阻： 本工程的防雷，电气，消防，弱电共用接地装置，利用地梁，地板，桩基础钢筋焊接连通做接地装置，接地电阻要求不大于1欧姆，图示钢筋均连接成为良好的电气通路。4.3 防雷引下线： 利用柱内对角的两根16竖向主钢筋作为接地引下线，该引下线的下端应与基础网钢筋焊接连通，在柱顶用一条12镀锌圆钢引上天面与避雷带焊接连成一个导电整体。4.4 测试端子： 该引下线在0.5m处40*4热镀锌扁钢，装在（75*75的金属接线盒内，加盖面板，做出接地标志）供测量接地电阻用。4.5 电气接地端子： 由就近的引下线或基础
10、接地网引至距地0.5m高处利用钢筋焊出-40*4热镀锌扁钢，预留一米长引至电气设备。4.6 接地体过伸缩缝的做法 参照国标图集99D501-1的P43。4.7 接地焊接： 在防雷接地工程中，金属接驳处均须焊接。焊缝长度，圆钢双面焊为其直径的6倍，单面12倍；扁钢为其宽度的2倍，接驳处外露与空气时，焊接后应做防锈处理。 五 等电位联接措施a ) 等电位联接措施：防雷接地系统，用电设备外壳及其接地保护线与装置外的可导电物体进行等电位联接，以保障人生和设备运行的安全。b ) 所有进出建筑物的金属管道，电缆，通讯电缆的金属外壳层及其金属套管采用ZR-BV-25mm或40*4扁钢与防雷，电气接地系统联接
11、。c ) 所有电梯轨道、吊车、金属地板、金属门框架、设施管道、电缆桥架（或线槽）等大尺寸的内部导电物均应以最短路径连接到最近的等电位连接带或其它已作等电位连接的金属物上，各导电物之间附加多次相互连接。d ) 在防雷、接地和等电位联结中，所用的钢筋接驳处均应电焊连接。焊缝长度，圆钢为其直径的6倍，扁钢为其宽度的2倍。接驳处外露在空气中时，应作防锈处理。外露的接地点、测试点应涂红色油漆标记，接地连接线穿过建筑物防水层时需加填防水膏。隐蔽工程应有施工记录，接地装置应有测试记录，作为工程验收的依据。f ) 消防中心、弱电系统主机房、重要技术设备机房等预留专用接地端子箱，端子箱接地干线采用BV-25mm
12、引至联合接地极。 六 质量保证措施接地装置安装工程检验批施工质量验收 6.1室外电气、变配电室、备用发电机安装、防雷及接地安装工程及建筑物等电位的接地装置安装工程施工的验收，执行广东省建筑电气施工质量验收规范的要求。 6.2 检验批的划分:利用建筑物基础钢筋做接地体的为一个检验批,人工接地极不按数量统一为一个检验批。6.3接地装置安装工程检验批施工质量接受专业监理工程师组织施工项目专业质量检查。 6.4 检验批主控项目的质量经抽样检验必须全部符合本标准的规定。一般项目的质量经抽样检验每项应有85%及以上的抽检处或偏差值符合本标准的规定。主控项目和一般项目均应具有完整的施工操作依据和质量检验（自
13、我检查、交接检查、专业检查）记录。 6.5 利用建筑物基础钢筋的接地装置，在地面以上设置的测试点，安装位置、接地体测试端子规格必须符合设计要求。 抽检数量：全数检查。检查方法：目测和尺量检查。 6.6 测试接地装置的接地电阻值必须符合设计要求（1）。抽检数量：全数检查。检查方法：旁站目测检查。6.7 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度严禁小于1m且应采取均压措施或在其上方铺设卵石或沥青地面（若有时）。抽检数量：全数检查。检查方法：旁站目测检查，或检查隐蔽工程记录。 6.8 接地装置的焊接应采用搭接焊，搭接长度应符合下列规定： a、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三
