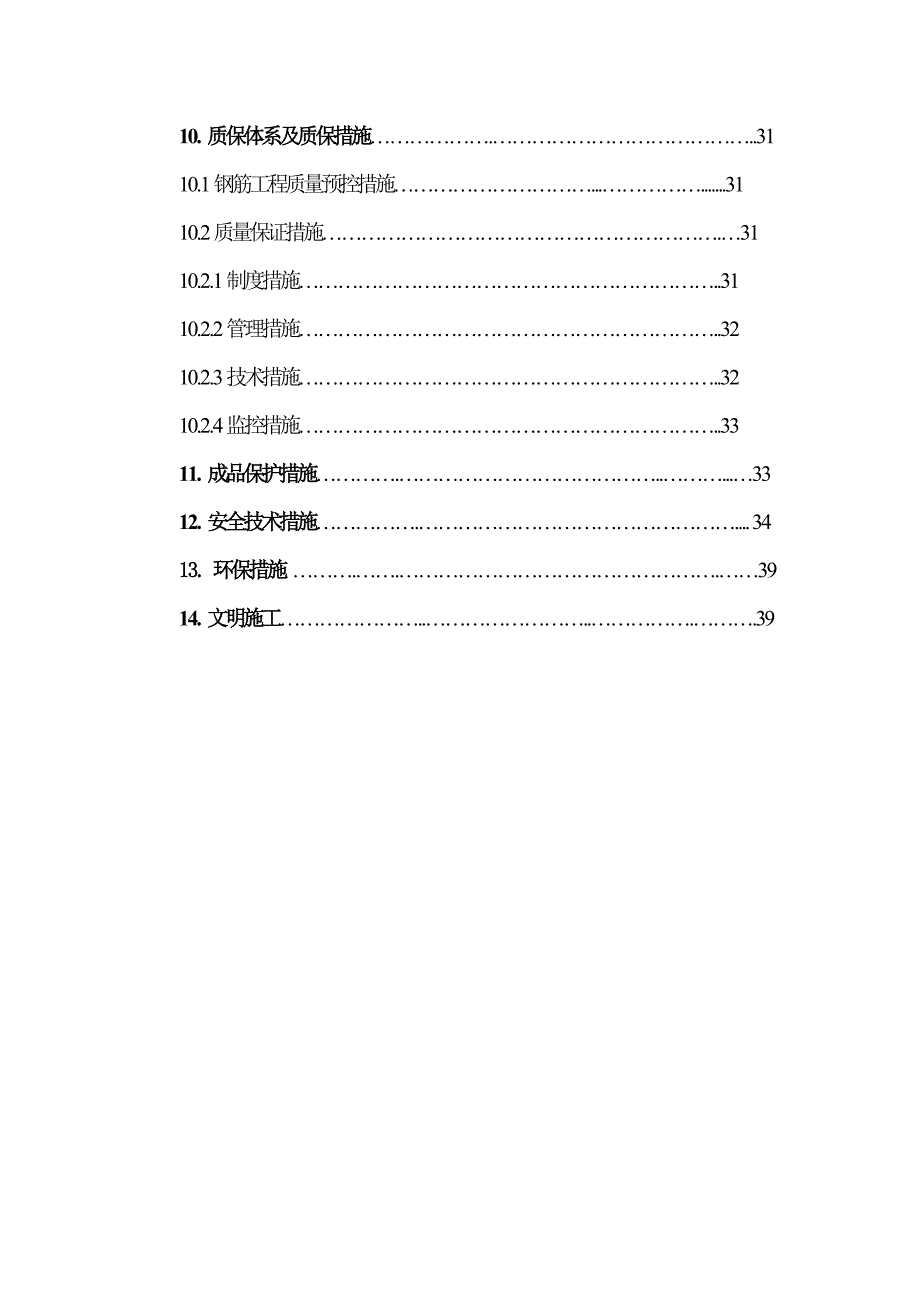

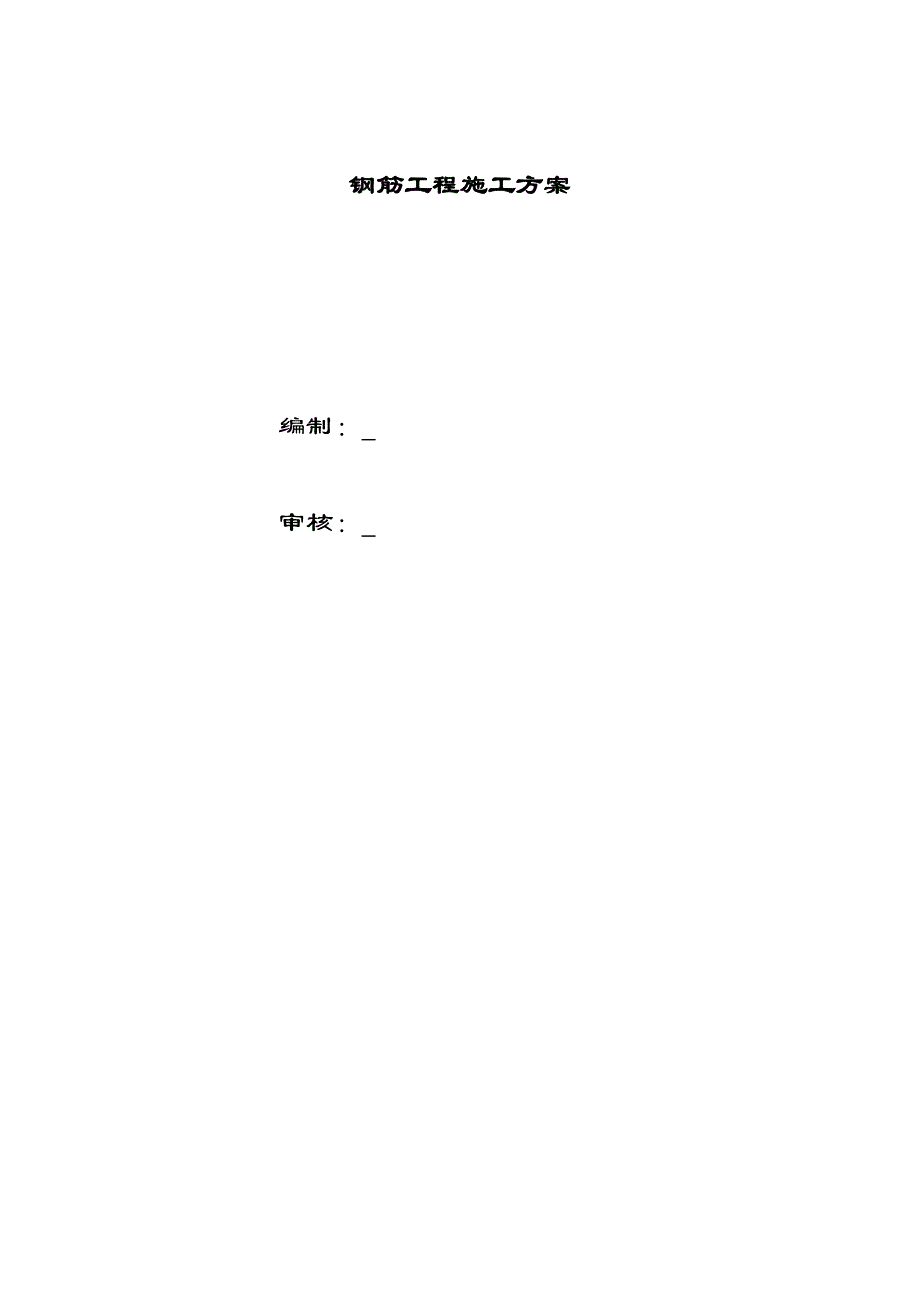

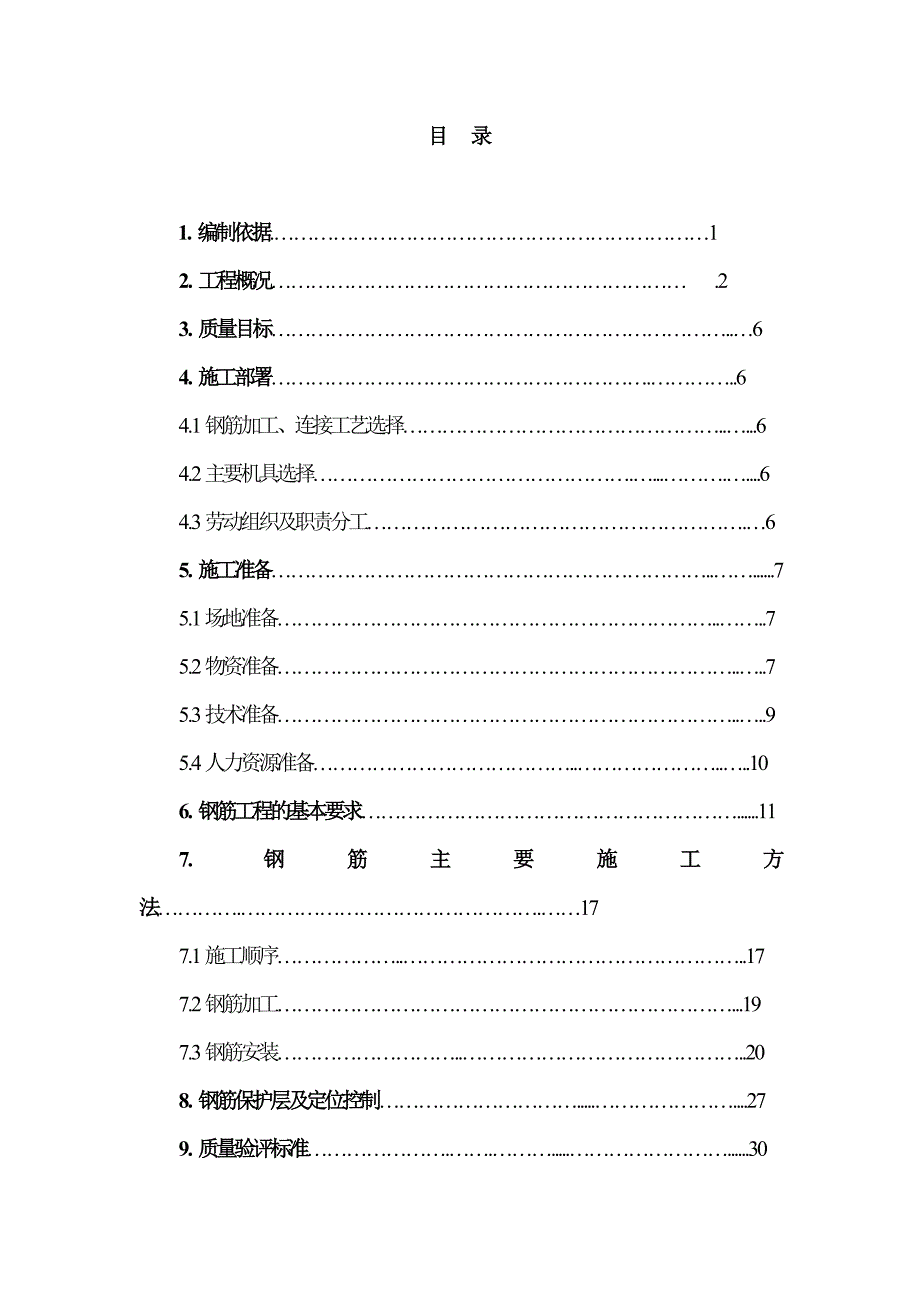

1、钢筋工程施工方案编制： 审核： 目 录1. 编制依据.12. 工程概况 .23. 质量目标.64. 施工部署.64.1钢筋加工、连接工艺选择.64.2主要机具选择.64.3劳动组织及职责分工.65. 施工准备.75.1场地准备.75.2物资准备.75.3技术准备.95.4人力资源准备.106. 钢筋工程的基本要求.117. 钢筋主要施工方法.177.1施工顺序.177.2钢筋加工.197.3钢筋安装.208. 钢筋保护层及定位控制.279. 质量验评标准.3010. 质保体系及质保措施.3110.1钢筋工程质量预控措施.3110.2质量保证措施.3110.2.1制度措施.3110.2.2管理措
2、施.3210.2.3技术措施.3210.2.4监控措施.3311. 成品保护措施.3312. 安全技术措施. 3413. 环保措施 .3914. 文明施工.391.编制依据1.1主要规范类别名 称编 号国家建筑工程施工质量验收统一标准GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002地下防水工程质量验收规范GB50208-2002地下工程防水技术规范GB50108-2001混凝土结构工程施工质量验收规范GB50204-2002建设工程文件归档整理规范GB/T50328-2001建筑工程监理规范GB50319-2000行业钢筋机械连接通用技术规程JGJ107-200
3、3高层建筑箱形与筏形基础技术规范JGJ6-99钢筋砼高层建筑结构设计与施工规程JGJ3-91高层建筑混凝土结构技术规程JGJ3-2002建筑工程冬期施工规程JGJ104-97建筑机械使用安全技术规程JGJ33-2001建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001地方建筑安装工程资料管理规程DBJ01-51-2003建设工程监理规程DBJ01-41-2002建筑安装分项工程施工工艺规程DBJ/T01-26-2003混凝土结构工程施工质量验收规程DBJ01-82-20041.2施工组织设计1. 3施工图纸
4、1. 4混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1等2.工程概况2.1工程简介本工程为高淳县付家坛林场增减挂钩项目2#、3#、5#楼，砖混结构（底层架空，主体四层，屋面架空），条形承台基础，底板厚度250350mm。3.钢筋工程施工质量目标分项工程合格率100%，优良率95%。4.施工部署 4.1钢筋加工、连接工艺选择4.1.1 HPB235级钢筋：钢筋调直选用机械调直；钢筋加工采用切断机、弯曲机及人工加工制作。4.1.2 HRB335、400级钢筋：采用切断机切断；弯曲加工均采用弯曲机。4.1.3钢筋直径20mm时钢筋连接采用直螺纹，18mm及以下钢筋采用绑扎搭接或闪
5、光对焊。4.2主要机具机械名称型号功率数量钢筋切断机GQ50/1钢筋弯曲机GW50/1钢筋弯曲机GW40/1钢筋调直机GT4 4-14#/1无齿锯JG-400/14.3劳动组织及职责分工4.3.1管理层负责人：l 项目部技术负责人负责钢筋工程施工方案的制定修改；l 项目部质检员（主责）、工长（具体实施）负责钢筋制作、安装质量的验收；l 土建技术负责人负责钢筋工程施工的组织及方案的落实、检查。l 试验员负责钢筋原材的取样试验。3.3.2劳务层负责人：l 作业队负责人组织钢筋工程施工方案的实施；l 作业队质检员负责钢筋工程制作与安装质量自检；l 作业队模板班组长负责钢筋工程具体的操作质量检查。5.
6、施工准备5.1场地准备存放钢筋场地要进行平整夯实，钢筋存放场地应硬化，有排水坡度。5.2物资准备5.2.1钢筋加工时所需用的机具，做到提前进场，提前检修。5.2.2钢筋进场前，对钢筋的用量、钢筋的品种由技术部门提前提供钢筋料单，提供钢筋尺寸，进场时按照生产计划分批量进行，保证提前进场。5.2.3钢筋原材检验：钢筋进场检验内容包括查对标志、外观检查，并按现行国家有关部门标准的规定抽样，合格后方可使用。有关技术标准规定如下：钢筋混凝土用热轧带肋钢筋（GB1499-91）;钢筋混凝土用热轧光圆钢筋（GB13013-91）。钢筋进厂时现场材料员要检验钢筋规格、出厂合格证、炉号和批量（物资公司要有相应资
7、料，并在规定时间内将有关资料归档到加工厂），钢筋表面必须清洁，不得带有颗粒状或片状铁锈、裂纹、结疤、折叠、油渍和漆污等，端头保证平直，无弯曲；对于表面氧化严重并已损伤截面或在除锈后表面有严重麻坑、斑点伤蚀截面的钢筋，不予进厂使用。试验员根据规范要求做钢筋复试工作，复试通过后，方能批准使用。原材试验报告单的分批必须正确，同炉号、同牌号、同规格、同交货状态、同冶练方法的钢筋60t可做为一批；同牌号、同规格、同冶炼方法而不同炉号组成混合批的钢筋30t可作为一批，但每批应6个炉号、每炉号含碳量之差应0.02、含锰量之差应0.15。原材复试应符合有关规范要求， 且见证样数必须总试验数的30。如不符合技术
8、标准质量要求时，应从同一批中另取双倍数量试件重做各项试验，当仍有一个试件不合格，则该批钢筋为不合格品，不得直接使用到工程上。对本工程（有抗震要求的框架结构）的纵向受力钢筋，检验所得的强度实测值应符合以下要求：钢筋的抗拉强度实侧值与屈服强度实侧值不应小于1.25；钢筋的屈服强度实侧值与钢筋的强度标准值的比值，不应大于1.3。5.2.4原材堆放原材进厂后根据各工种材料计划分区堆放；钢筋垫高不小于30cm，并有有效的排水措施；钢筋加工时要注意优化下料、合理搭配，下脚料要按规格、级别与长度范围分区堆放到指定地点以便二次使用；原材及下脚料应码放整齐并有标识，注明规格、级别、批量及试验状态等。5.2.5半
9、成品钢筋的码放、标识与出厂、验收钢筋加工好后要分类码放并进行相应的标识：（1）通用性强的钢筋（同形状、同尺寸、同直径、同级别、两端同连接形式且数量相对较多的钢筋）放在一起，以节约场地，这类钢筋主要分布在底板、同跨度梁、同高度柱、同高度墙纵筋及同截面梁、同截面柱、同截面墙、同厚度板的箍筋或拉筋，要求后台技术人员在加工之前熟悉料表并进行一定的统计工作，挂牌标识要注明尺寸、规格、级别、使用部位、钢筋编号等内容，标牌使用铁皮制作。（2）通用性差的钢筋以构件为单位分类码放，标识要注明流水段、部位、构件类型与编号、钢筋编号等。（3）焊接封闭箍标识上要有试验编号。（4）对经调直处理钢筋如箍筋、拉筋等，应搭设
10、棚架，集中码放，防雨雪锈蚀。（5）钢筋下面一定要垫木架空，架空高度不小于10cm；码放场地平整，有良好的排水措施。材料科在接到栋号技术负责人的半成品供应计划后，按照料表内容、计划要求与半成品标牌，组织后台班装车；装车时，将纵筋、拉筋与箍筋分别扎在一起并分别进行标识（可在通用性差的钢筋标牌上进行补充）；材料管理人员在出厂标牌上盖章，并做好相应的出厂台帐。5.3技术准备5.3.1由项目部技术人员与外施队翻样人员组成钢筋翻样小组，坚持“同翻互检、确认无错、再出料表”的技术管理制度。5.3.2 技术及翻样人员要做到熟悉图纸、规范，并及时进行交流与沟通，确保翻样及时、准确，并可指导施工。5.3.3根据具
11、体情况，确定控制的重点和难点，并制定相应的措施，如对梁柱节点、主次梁交接区、剪力墙的门窗洞口等钢筋过密的部位，要提前放样；对抗震结构的要求如加强区、箍筋加密区、搭接与锚固长度、接头位置、箍筋弯钩平直长度、边跨柱头、梁端支座等要予以特别重视。5.3.4钢筋加工配料表应按流水段、工程部位等层层编制，钢筋级别、直径、下料长度、弯曲成型尺寸、根数、接头类型等分别列项，每种钢筋应编号，加工、供应及现场施工要与编号相对应。 5.3.5钢筋料表完成后，要及时分发给栋号技术负责人、材料科、质量科、施工队及后台班，以促进专业交圈及管理制度的落实。加工厂技术员根据料表，指导加工班进行钢筋的加工，并对料表中的疑问进
12、行反馈、协商解决及对料表的变更及时作出调整5.3.6栋号技术负责人提前对钢筋工进行书面和口头技术交底，保证钢筋加工及现场施工质量。5.3.7机械连接厂家设专人常驻现场，对加工、施工工人进行培训，确保操作人员持证上岗。5.4人力资源准备5.4.1技术人员：在施工中钢筋的下料、成型、滚轧直螺纹的加工以及钢筋的接长等技术性较强的关键工序。在施工前，由技术人员对工人进行技术培训，严格考核，合格后方能持证上岗，除在施工中要对工人进行技术培训外，还应加强对技术人员安全教育和责任心教育，提高技术人员的思想觉悟，并且施工中应由管理人员严格检查，坚决杜绝不合格产品的出现。5.4.2工人：应加强安全教育和自我奉献精神教育，提高工人们的对半成品和成品保护意识，以确保钢筋半成品在运输中完好无损的运到施工现场。5.4.3本工程由于工期紧，钢筋加工及绑扎量大，配钢筋工40名,拟定加工厂15名工人，现场25名工人，并根据施工情况作必要增减。6.钢筋工程的基本要求6.1钢筋工程设计要求6.1.1钢筋的锚固与搭接钢筋的锚固与搭接长度应符合设计要求和标准图集03G101-1的要求。6.1.2钢筋的接长l 按照设计要求，
