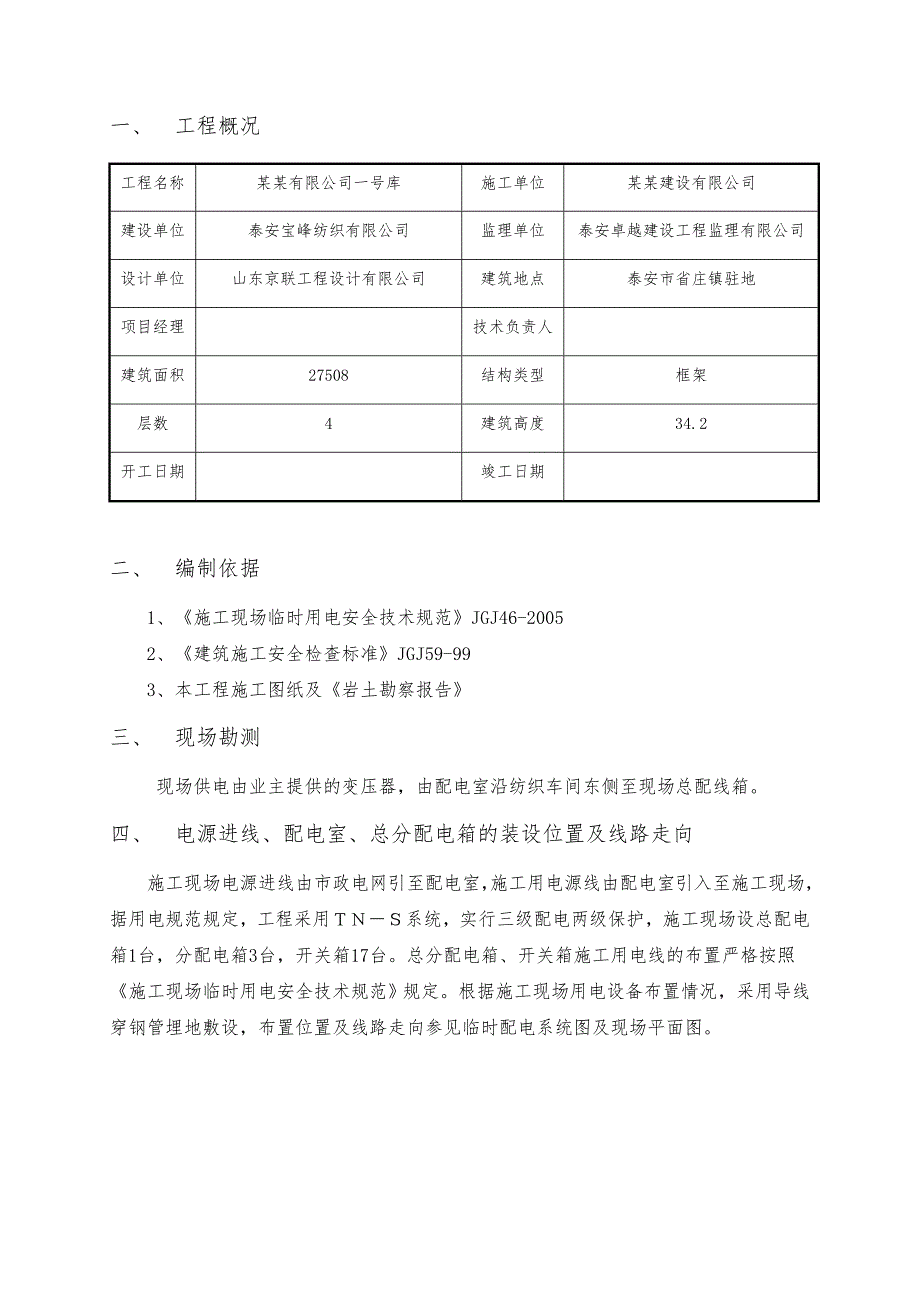

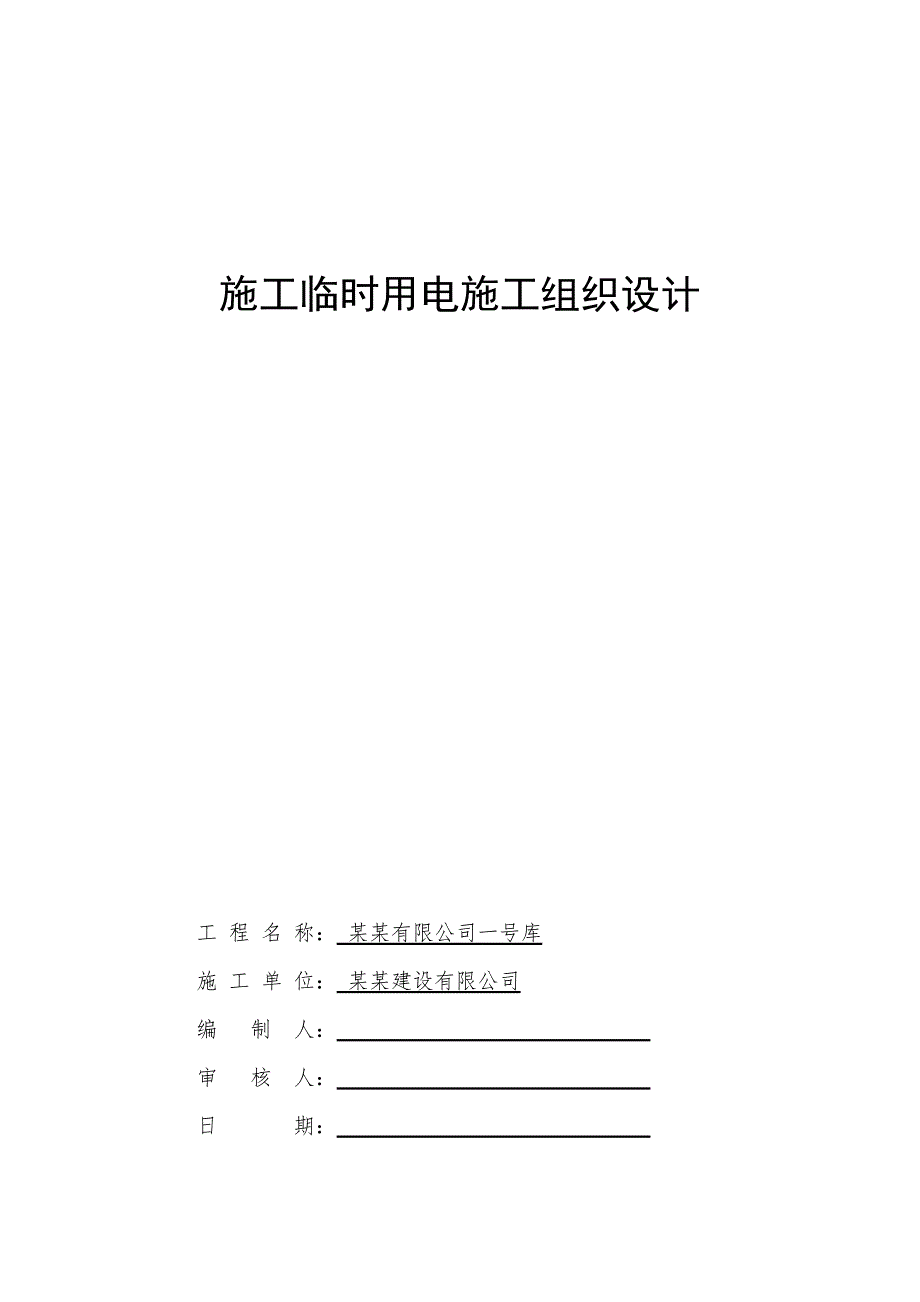

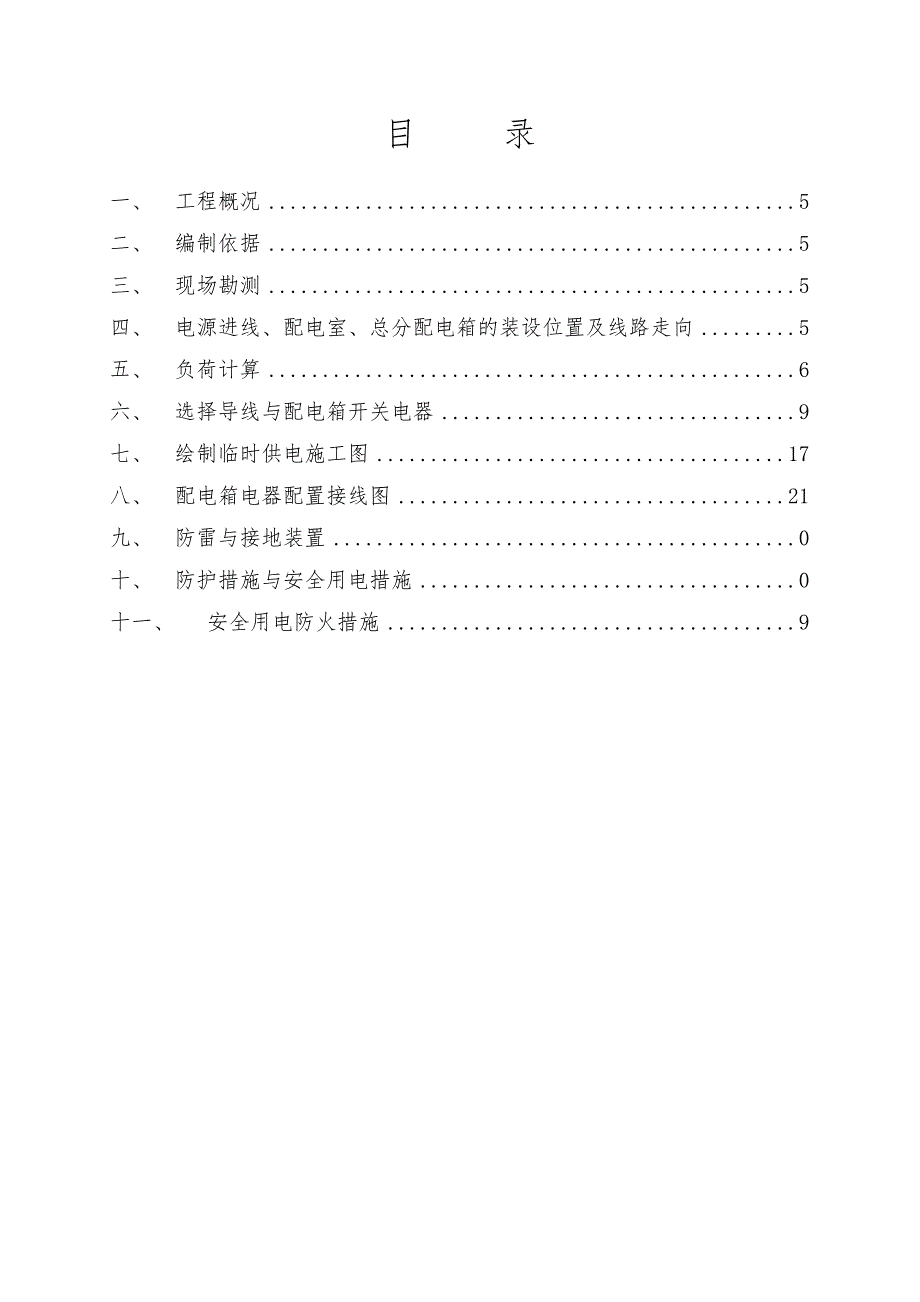

1、施工临时用电施工组织设计工 程 名 称： 某某有限公司一号库施 工 单 位： 某某建设有限公司编 制 人： 审 核 人： 日 期： 目 录一、工程概况5二、编制依据5三、现场勘测5四、电源进线、配电室、总分配电箱的装设位置及线路走向5五、负荷计算6六、选择导线与配电箱开关电器9七、绘制临时供电施工图17八、配电箱电器配置接线图21九、防雷与接地装置0十、防护措施与安全用电措施0十一、安全用电防火措施9一、 工程概况工程名称某某有限公司一号库施工单位某某建设有限公司建设单位泰安宝峰纺织有限公司监理单位泰安卓越建设工程监理有限公司设计单位山东京联工程设计有限公司建筑地点泰安市省庄镇驻地项目经理技术
2、负责人建筑面积27508结构类型框架层数4建筑高度34.2开工日期竣工日期二、 编制依据1、施工现场临时用电安全技术规范JGJ46-2005 2、建筑施工安全检查标准JGJ59-993、本工程施工图纸及岩土勘察报告三、 现场勘测现场供电由业主提供的变压器，由配电室沿纺织车间东侧至现场总配线箱。四、 电源进线、配电室、总分配电箱的装设位置及线路走向施工现场电源进线由市政电网引至配电室，施工用电源线由配电室引入至施工现场，据用电规范规定，工程采用系统，实行三级配电两级保护，施工现场设总配电箱1台，分配电箱3台，开关箱17台。总分配电箱、开关箱施工用电线的布置严格按照施工现场临时用电安全技术规范规定
3、。根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图。五、 负荷计算总箱1用电设备及参数表编号用电设备名称与型号铭牌技术数据换算后设备容量Pe 1对焊机 100KVA JC=15%32.922对焊机 100KVA JC=15%32.923交流电焊机 35KVA JC=20%12.524交流电焊机 23.4KVA JC=30%10.255塔式起重机 QTZ4021.7KW JC=25%21.76塔式起重机 QTZ4021.7KW JC=25%21.77照明箱 7KW78钢筋调直机 5.5KW5.59钢筋切断机 5.5KW5.510钢筋切断机 5
4、.5KW5.511真空吸水泵 改型泵I号5.5KW5.512钢筋弯曲机 3.8KW3.813钢筋弯曲机 3.8KW3.814木工圆锯 MJ1143KW315插入式振动器 1.1KW1.116插入式振动器 1.1KW1.117木工电刨 MIB2-80/10.7KW0.7合计174.51对焊机铭牌暂载率Jc =15%，统一换算到暂载率Jc =100%，其换算后的设备容量为Pe =SCos=1000.85=32.9KW对焊机铭牌暂载率Jc =15%，统一换算到暂载率Jc =100%，其换算后的设备容量为Pe =SCos=1000.85=32.9KW交流电焊机铭牌暂载率Jc =20%，统一换算到暂载率
5、Jc =100%，其换算后的设备容量为Pe =SCos=350.8=12.5KW交流电焊机铭牌暂载率Jc =30%，统一换算到暂载率Jc =100%，其换算后的设备容量为Pe =SCos=23.40.8=10.3KW塔式起重机铭牌暂载率Jc =25%，统一换算到暂载率Jc =25%，其换算后的设备容量为Pe =2P=221.7=21.7KW塔式起重机铭牌暂载率Jc =25%，统一换算到暂载率Jc =25%，其换算后的设备容量为Pe =2P=221.7=21.7KW设备容量及计算负荷总箱下电气设备组成一个设备组，总需要系数Kx=0.6，综合功率因数Cos=0.7，总计算负荷为Pj=KxPe=0.
6、6174.51=104.71KW Qj= Pjtg=104.711.02=106.80KvarSj=Pj2+ Qj2=104.71 2+106.80 2=149.57KVAIj=Sj=149.57=227.25AUe1.7320.38总箱至分箱1的计算负荷功率因数Cos=0.8,Pj=1.1+32.92+5.5+3.8+21.7+0.7+3=68.72KW,Qj=Pjtg=68.720.75=51.54KvarSj=Pj2+ Qj2=68.72 2+51.54 2=85.90KVAIj=Sj=85.90=130.52AUe1.7320.38总箱至分箱2的计算负荷功率因数Cos=0.8,Pj=3
7、2.92+5.5+5.5+3.8+21.7+7+10.25+12.52=99.19KW,Qj=Pjtg=99.190.75=74.39KvarSj=Pj2+ Qj2=99.19 2+74.39 2=123.99KVAIj=Sj=123.99=188.39AUe1.7320.38总箱至分箱3的计算负荷功率因数Cos=0.8,Pj=1.1+5.5=6.6KW,Qj=Pjtg=6.60.75=4.95KvarSj=Pj2+ Qj2=6.6 2+4.95 2=8.25KVAIj=Sj=8.25=12.53AUe1.7320.38选择变压器根据计算的总的视在功率与最大干线功率（以单个开关箱的最大功率逐级
8、计算选择）取大值选择S7-160/10型三相电力变压器，它的容量为160kVA149.57kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。六、 选择导线与配电箱开关电器按允许温升初选电缆芯线截面，然后按电压偏移和机械强度校验。1、总箱11、按允许温升初选导线截面计算负荷Ij=227.25A，选择导线：YJV-395+250，安全载流量为260A。2、按电压偏移校验导线截面查表电缆的电阻R0=0.2/Km，电抗X0=0.249/Km，电缆长度0.300km。U%=+=0.2104.710.300+0.249106.800.300=4.35+5.52=9.8
9、7% 5%100.382100.382满足要求！总进线开关采用DZ20-250T/3330，其脱扣整定电流值=250A。漏电保护器采用DZL25-250/3901，总箱型号：JSP-Z/7-B。总箱至分箱1干线导线与开关电器选择1)按允许温升初选导线截面计算负荷Ij=130.52A，Pj=68.72A，Qj=51.54Kvar干线选择：YJV-335+216，安全载流量为150A。2)按电压偏移校验导线截面查表电缆的电阻R0=0.54/Km，电抗X0=0.277/Km，电缆长度0.030km。U%=+=0.5468.720.030+0.27751.540.030=0.77+0.30=1.07%
10、 5%100.382100.382满足要求!干线开关选择：DZ20-250T/3330，其额定电流值250A，漏电保护器选择：DZL25-250/3901。总箱至分箱2干线导线与开关电器选择1)按允许温升初选导线截面计算负荷Ij=188.39A，Pj=99.19A，Qj=74.39Kvar干线选择：YJV-370+235，安全载流量为220A。2)按电压偏移校验导线截面查表电缆的电阻R0=0.28/Km，电抗X0=0.258/Km，电缆长度0.030km。U%=+=0.2899.190.030+0.25874.390.030=0.58+0.40=0.98% 5%100.382100.382满足
11、要求!干线开关选择：DZ20-250T/3330，其额定电流值250A，漏电保护器选择：DZL25-250/3901。总箱至分箱3干线导线与开关电器选择1)按允许温升初选导线截面计算负荷Ij=12.53A，Pj=6.6A，Qj=4.95Kvar干线选择：YJV-34+22.5，安全载流量为47A。2)按电压偏移校验导线截面查表电缆的电阻R0=1.2/Km，电抗X0=0.295/Km，电缆长度0.030km。U%=+=1.26.60.030+0.2954.950.030=0.16+0.03=0.19% 5%100.382100.382满足要求!干线开关选择：DZ47-32/2，其额定电流值32A
12、，漏电保护器选择：DZ47LE-32/2。2、分配电箱分箱1根据前面计算，总箱至分箱干线型号：YJV-335+216，分箱总开关：DZ20-250T/3330,分箱箱型：JSP-F/5-B。分箱至插入式振动器支线导线与开关电器选择设备容量Pe=1.1KW，功率因数cos=0.8，设备计算负荷Ij =Pe=1.1= 2.09A1.732Uecos1.7320.380.8支线选择：VV22-34+22.5，安全载流量为37A。支线开关选择：DZ47-32/2，脱扣整定电流为32A。分箱至对焊机支线导线与开关电器选择设备容量Pe=32.92KW，功率因数cos=0.85，设备计算负荷Ij =Pe=3
13、2.92= 101.92AUecos0.380.85支线选择：VV22-325，安全载流量为108A。支线开关选择：DZ20-250T/3330，脱扣整定电流为250A。分箱至钢筋切断机支线导线与开关电器选择设备容量Pe=5.5KW，功率因数cos=0.8，设备计算负荷Ij =Pe=5.5= 10.45A1.732Uecos1.7320.380.8支线选择：VV22-34+22.5，安全载流量为37A。支线开关选择：DZ47-32/2，脱扣整定电流为32A。分箱至钢筋弯曲机支线导线与开关电器选择设备容量Pe=3.8KW，功率因数cos=0.8，设备计算负荷Ij =Pe=3.8= 7.22A1.732Uecos1.7320.380.8支线选择：VV22-34+22.5，安全载流量为37A。支线开关选择：DZ47-32/2，脱扣整定电流为32A。分箱至塔式起重机支线
