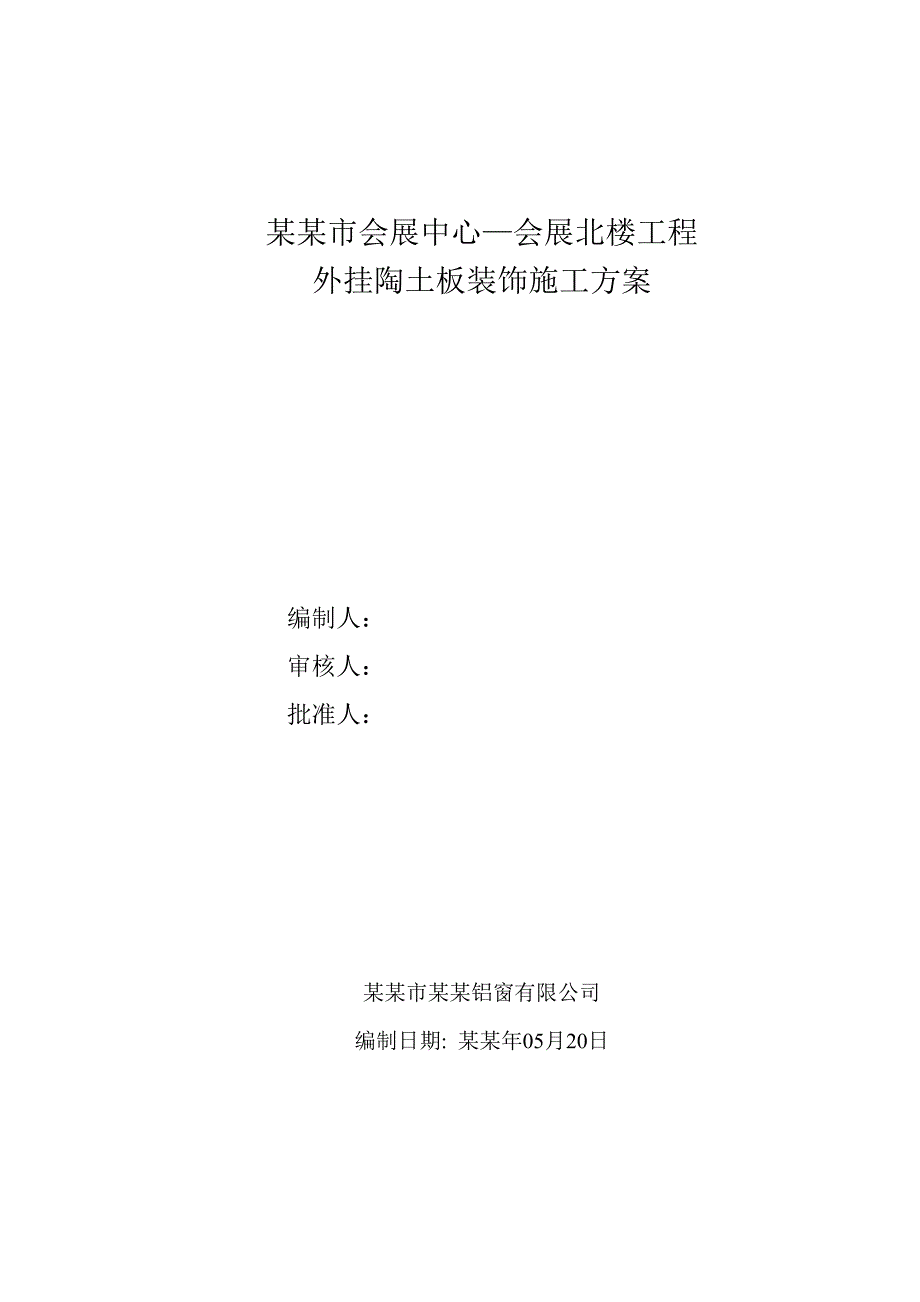

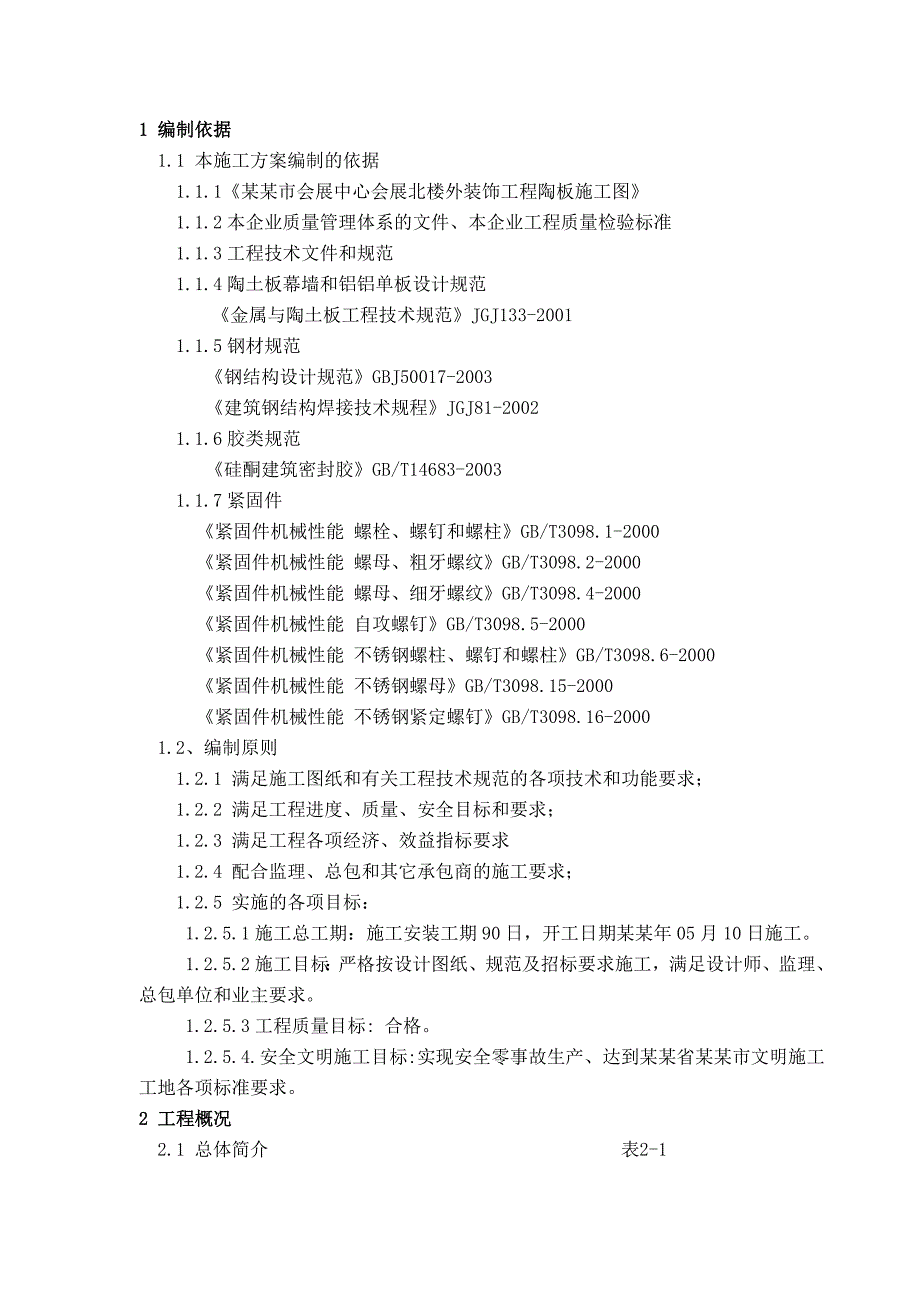

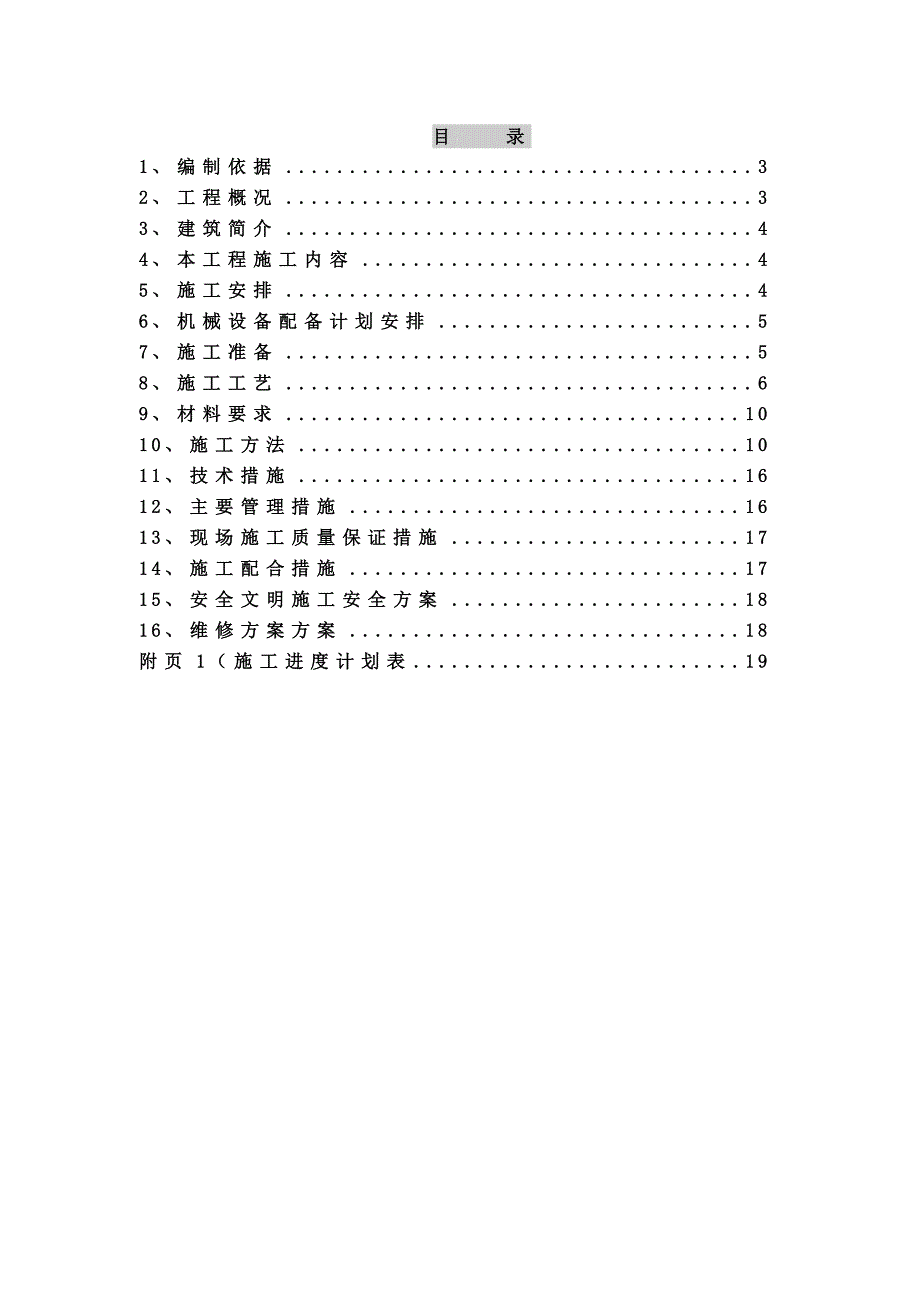

1、某某市会展中心会展北楼工程外挂陶土板装饰施工方案编制人：审核人：批准人：某某市某某铝窗有限公司编制日期: 某某年05月20日目 录1、编制依据32、工程概况33、建筑简介44、本工程施工内容45、施工安排46、机械设备配备计划安排57、施工准备58、施工工艺69、材料要求1010、施工方法1011、技术措施1612、主要管理措施1613、现场施工质量保证措施1714、施工配合措施1715、安全文明施工安全方案1816、维修方案方案18附页1（施工进度计划表191 编制依据1.1 本施工方案编制的依据1.1.1某某市会展中心会展北楼外装饰工程陶板施工图1.1.2本企业质量管理体系的文件、本企业工
2、程质量检验标准1.1.3工程技术文件和规范1.1.4陶土板幕墙和铝铝单板设计规范金属与陶土板工程技术规范JGJ133-20011.1.5钢材规范钢结构设计规范GBJ50017-2003建筑钢结构焊接技术规程JGJ81-20021.1.6胶类规范硅酮建筑密封胶GB/T14683-20031.1.7紧固件紧固件机械性能 螺栓、螺钉和螺柱GB/T3098.1-2000紧固件机械性能 螺母、粗牙螺纹GB/T3098.2-2000紧固件机械性能 螺母、细牙螺纹GB/T3098.4-2000紧固件机械性能 自攻螺钉GB/T3098.5-2000紧固件机械性能 不锈钢螺柱、螺钉和螺柱GB/T3098.6-2
3、000紧固件机械性能 不锈钢螺母GB/T3098.15-2000紧固件机械性能 不锈钢紧定螺钉GB/T3098.16-20001.2、编制原则1.2.1 满足施工图纸和有关工程技术规范的各项技术和功能要求；1.2.2 满足工程进度、质量、安全目标和要求；1.2.3 满足工程各项经济、效益指标要求1.2.4 配合监理、总包和其它承包商的施工要求；1.2.5 实施的各项目标：1.2.5.1施工总工期：施工安装工期90日，开工日期某某年05月10日施工。1.2.5.2施工目标：严格按设计图纸、规范及招标要求施工，满足设计师、监理、总包单位和业主要求。1.2.5.3工程质量目标: 合格。1.2.5.4
4、.安全文明施工目标: 实现安全零事故生产、达到某某省某某市文明施工工地各项标准要求。2 工程概况2.1 总体简介 表2-1序号项 目内 容1工程名称某某市会展中心会展北楼外装饰工程2工程地址某某文明大道，东临永明路，西临中华路3建设单位某某市建设投资有限责任公司4设计单位机械工业第六设计研究院5监理单位某某某某建设监理有限公司6施工单位某某市某某铝窗有限公司7施工总承包单位某某工程局有限公司8结构形式框架剪力墙9工程内容陶板幕墙、铝单板收口等10合同承包范围包工包料11结算方式按进度付款12质量目标合格13施工工期90天（日历天）3、建筑简介某某市会展中心会展北楼是由机械工业第六设计研究院设计
5、，某某市建设投资有限责任公司兴建的公共建筑。项目用地位于某某市会展体育中心的东北部，某某文明大道，东临永明路，西侧和南侧紧邻中心广场，建筑主要由陶土板幕墙（约10000m2）、铝单板收口（ 约5000m2 ） 。 4、本工程施工内容本工程的施工内容：陶土板幕墙（约10000m2）、铝单板板收口等工程的深化设计、施工安装、验收工作及保修。5、施工安排施工队应配备齐全的工程技术人员及各种技术工人，施工队必须保质、保量、保进度、保安全地完成各自的任务，分为一队、二队、三队；由经验丰富的人员构成，进行陶土板幕墙、铝单板收口等的安装工作，同时根据工程进展情况可以将施工队合并成1队、2队，相互支援，合理调
6、配。而且在工程进行中可以随时增调人员，以保证工程进度，在人员配置中，确保人员组成中均包含材料运输、测量、放线、找平、修正误差，确保工程工期和质量。本工程开工日期某某年05月10日开始,某某年08月30日完成某某市会展体育中心会展北楼外装饰工程的安装。施工周期计划具体进度计划安排详见后附表；6、拟投入本工程的主要施工机械设备序号机械或设备名称型号规格数量国别产地制造年份额定功率KW施工部位备注1三级配电箱HS10国产2009楼层2冲击钻2X7058德国20090.753手电钻IE2412日本20104铆钉枪30150国产20095电焊机XF5008天津20086切割机XF5002北京20097云
7、石机15国产20108台钻2上海20096.1拟投入本工程的主要检测设备序号机械或设备名称型号规格数量国别产地制造年份额定功率KW生产能力施工部位备注1激光经纬仪GJD24台日本2002楼层测量2红外线自动水准仪AL3322套北光20021.5mm楼层测量3钢卷尺150/10把20037.5/50米43M靠尺20把2005门窗7 施工准备7.1 设计准备7.1.1编写施工方案，认真领会施工的各项内容和要求，组织本工程项目班子成员及施工作业人员进场，熟悉审查全部图纸，与相关专业进行技术协调。7.1.2会同总包对土建工程进行交接验收，以保证施工现场具备施工作业条件。7.2 技术交底7.2.1 放线
8、准备工作由总包提供标准的外墙定位轴线、水平标高线，现场确认，并由总包签字认可。根据定位轴线及标高线，陶土板幕墙应放出钢立柱中线和每层水平标高线；进出位线、每层水平标高线。所有线位在总包、监理验收通过后，对整体主体结构洞口的偏差程度位置进行测量，将实际测量结果报监理、总包，制定方案后解决。7.2.2 队伍人员方面的准备工作7.2.3派具有长期陶土板幕墙施工安装经验的队伍。7.2.4编制详细的技术交底和安全交底，在施工人员进场前全面了解该工程情况及具体的技术、安全等诸方面的要求。7.2.5主要从现场设施、施工设备、防火、人身安全、安全防护等方面组织保障措施。针对该陶土板幕墙、铝单板收口等工程的具体
9、情况，制定了：a. 安全文明施工条例；b. 安全纪律；C. 安全防火纪律；d. 安全员作业指导；e. 看火员作业指导书；f. 电焊工作业指导书；7.2.6 所有施工人员进入施工现场必须带安全帽、安全带和工具袋。7.2.7 安装用施工电动机具在使用前，应由专职安全员检查其绝缘性能；用电设备应检查有无良好接地，杜绝漏电、触电伤亡事故。7.2.8电工和电焊工必须持证上岗，焊接时下方必须设有接火斗，还要配备水桶、灭火器等安全防火措施，并由专职安全员在现场巡视抽查。7.2.9施工中严禁在现场抽烟，严格执行防火规定；库房应配备一定数量的灭火器具。7.2.10现场用电，必须严格执行用电规定，接线、接地、拉线
10、必须经总包方电工同意；收工时，保证电源切断。7.2.11每天作业完成时，施工人员应收拾现场并清除废弃物料。8 施工工艺8.1 主要材料加工工艺及质量控制a.下料设备切割机。b.切割前必须对设备进行检验，保证设备正常运行。8.2 施工测量方案8.2.1熟悉图纸和有关资料，掌握质量标准、熟练使用仪器，检查测量仪器是否有年检合格证，初拟弹线方案（进行会议讨论）。8.2.2查看总承包方基线、控制线的设置情况，请总承包方提供控制线图， 清理出总承包方原弹各种基线。8.2.3测量、放样施工的内容、基线、轴线复核、水平标高的布置、放内、外控制线、弹分格线，垂直钢线的布置：8.2.4测量过程中遇到具体问题应及
11、时与项目经理及总包商量反馈，测量人员相互之间要同心协力，确保放线施工质量。 8.2.5基准点、线的确认陶土板幕墙测量放线，依据总承包单位提供各栋楼的内控线及基点布置图，检查总包单位初始已弹的控制线、轴线、起始标高以及底层的基准点，是否清晰或损坏，进一步了解具体的位置，以及相互之间的关系，结合陶土板幕墙设计图、建筑结构图进行认可，经检查确认后，填写轴线、控制线记录表，请总承包单位有关负责人给予认可。8.3后补埋件设置方案本工程的后补埋件采用Q235B材质，280*180*8的热镀锌钢板加工而成，埋件采化学锚栓固定，施工主要牵涉到化学锚栓的施工。8.3.1、化学锚栓施工 8.3.2、化学锚栓在施工
12、之前应进行拉拔试验，按照各种规格每三件为一组，试验可在现场进行。如图示：8.3.3、化学锚栓施工步骤和要求 1）、测量放线人员将打化学锚栓位置用墨线弹在结构上，施工人员依据所弹十字定位线进行打孔。图示：2）、为确保打孔深度，应在冲击钻上设立标尺，控制打孔深度。冲击钻如下图示：3）、打孔深度及打孔直径依据下表进行， 混凝土配孔直径（适应ASQ 混凝土强度为C25C60）螺杆直径（mm）钻孔直径（mm）钻孔深度（mm）安全剪力（KN）安全拉力（KN）8108010129012.613.8121411018.319.8161812528.934.6202517054.052.4注：1、由于同一种直径
13、的螺杆长度并不相同，故钻孔深度仅供参考； 2、安全剪力和安全拉力是根据不同混凝土强度等级而测定的，不能作为设计施工依据，实际承受能力应以现场的拉拔实验为准。4）、在混凝土上打孔后，应吹去孔内的灰尘，保持孔内清洁，项目质量员应跟踪监督检查。5）、打完孔后，将玻璃管药剂放入孔中，再将锚栓进行安装。放入螺杆后高速进行搅拌（手枪钻转速为750转/秒），待洞口有少量混合物外露后即可停止。6）、打孔后各项数据要求，化学锚栓深度一定要达到标准，严禁将锚栓长度割短，化学锚栓与混凝土面应尽量成90角，即垂直于混凝土面。图示：7）、当化学螺栓施工完毕后，不能立即进行下一步施工，而必须等到螺栓里的化学药剂反应、凝固完成后方可开始下步施工。具体时间见下表示：化 学 反 应 时 间温度（）凝胶时间（分）硬化时间（分）-506030001030601020203020408208.4陶土板幕墙安装技术及工艺流程施工准备建筑物侧量放线 确定 安装轴线检验安装转接件自检报验安装主龙骨自检报验自检报验安装钢角码安装陶土板T4系统铝合金组合件陶土板编号 检查色差陶土板挂件固定陶土板次序安装提交竣工
