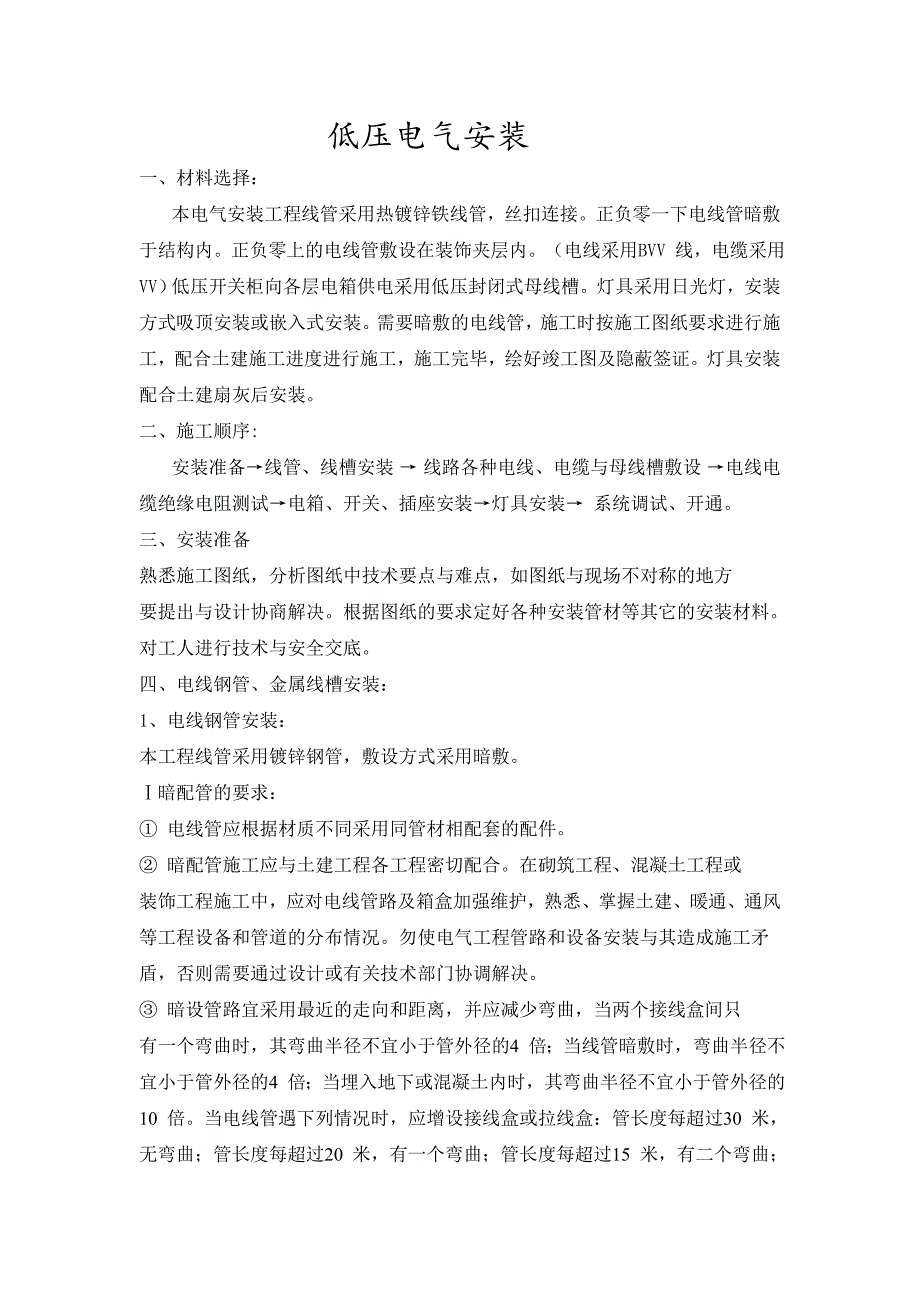

1、低压电气安装一、材料选择：本电气安装工程线管采用热镀锌铁线管，丝扣连接。正负零一下电线管暗敷于结构内。正负零上的电线管敷设在装饰夹层内。（电线采用BVV 线，电缆采用VV）低压开关柜向各层电箱供电采用低压封闭式母线槽。灯具采用日光灯，安装方式吸顶安装或嵌入式安装。需要暗敷的电线管，施工时按施工图纸要求进行施工，配合土建施工进度进行施工，施工完毕，绘好竣工图及隐蔽签证。灯具安装配合土建扇灰后安装。二、施工顺序:安装准备线管、线槽安装 线路各种电线、电缆与母线槽敷设 电线电缆绝缘电阻测试电箱、开关、插座安装灯具安装 系统调试、开通。三、安装准备熟悉施工图纸，分析图纸中技术要点与难点，如图纸与现场不
2、对称的地方要提出与设计协商解决。根据图纸的要求定好各种安装管材等其它的安装材料。对工人进行技术与安全交底。四、电线钢管、金属线槽安装：1、电线钢管安装：本工程线管采用镀锌钢管，敷设方式采用暗敷。暗配管的要求： 电线管应根据材质不同采用同管材相配套的配件。 暗配管施工应与土建工程各工程密切配合。在砌筑工程、混凝土工程或装饰工程施工中，应对电线管路及箱盒加强维护，熟悉、掌握土建、暖通、通风等工程设备和管道的分布情况。勿使电气工程管路和设备安装与其造成施工矛盾，否则需要通过设计或有关技术部门协调解决。 暗设管路宜采用最近的走向和距离，并应减少弯曲，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外

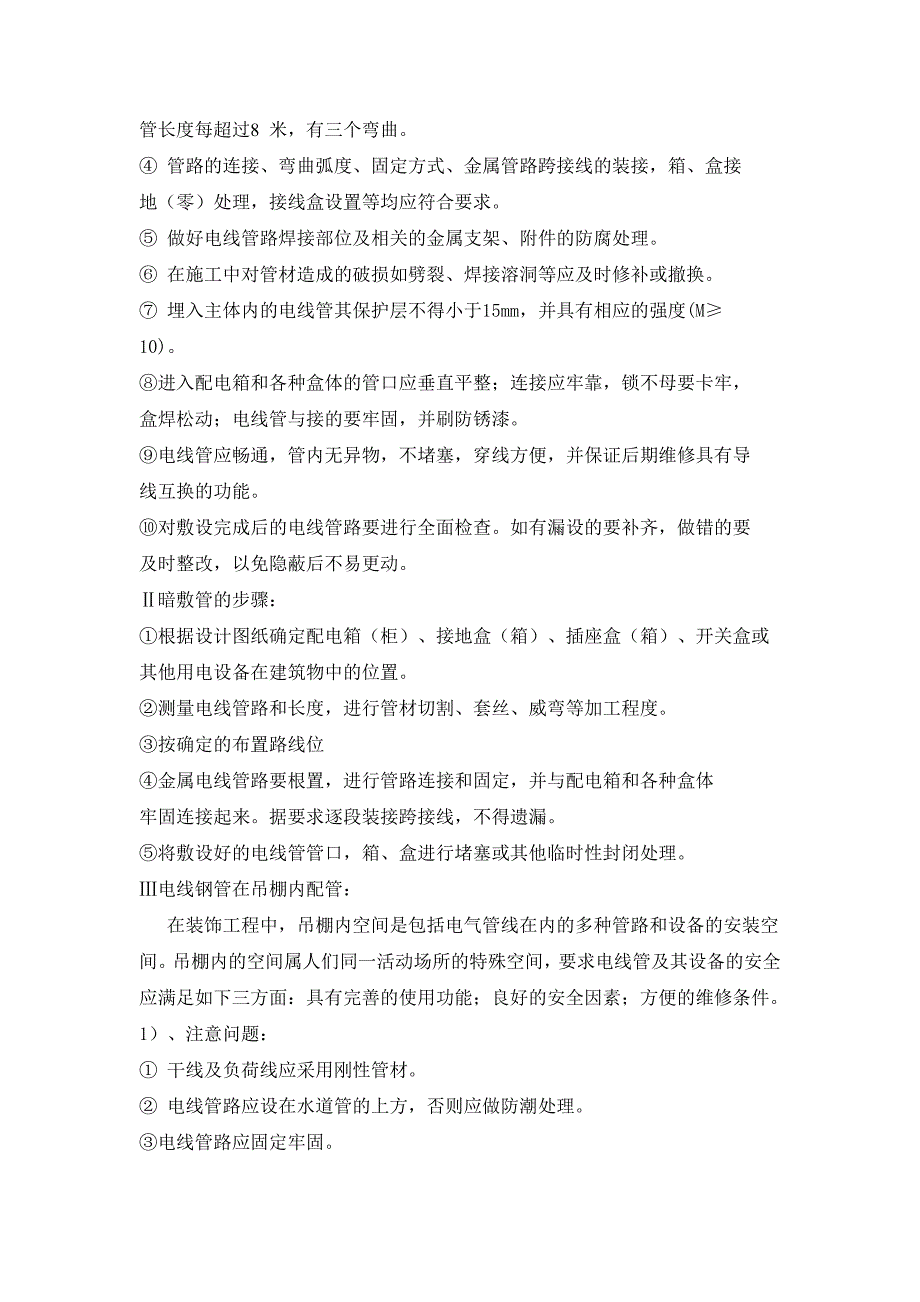

3、径的4 倍；当线管暗敷时，弯曲半径不宜小于管外径的4 倍；当埋入地下或混凝土内时，其弯曲半径不宜小于管外径的10 倍。当电线管遇下列情况时，应增设接线盒或拉线盒：管长度每超过30 米，无弯曲；管长度每超过20 米，有一个弯曲；管长度每超过15 米，有二个弯曲；管长度每超过8 米，有三个弯曲。 管路的连接、弯曲弧度、固定方式、金属管路跨接线的装接，箱、盒接地（零）处理，接线盒设置等均应符合要求。 做好电线管路焊接部位及相关的金属支架、附件的防腐处理。 在施工中对管材造成的破损如劈裂、焊接溶洞等应及时修补或撤换。 埋入主体内的电线管其保护层不得小于15mm，并具有相应的强度(M10)。进入配电箱和
4、各种盒体的管口应垂直平整；连接应牢靠，锁不母要卡牢，盒焊松动；电线管与接的要牢固，并刷防锈漆。电线管应畅通，管内无异物，不堵塞，穿线方便，并保证后期维修具有导线互换的功能。对敷设完成后的电线管路要进行全面检查。如有漏设的要补齐，做错的要及时整改，以免隐蔽后不易更动。暗敷管的步骤：根据设计图纸确定配电箱（柜）、接地盒（箱）、插座盒（箱）、开关盒或其他用电设备在建筑物中的位置。测量电线管路和长度，进行管材切割、套丝、威弯等加工程度。按确定的布置路线位金属电线管路要根置，进行管路连接和固定，并与配电箱和各种盒体牢固连接起来。据要求逐段装接跨接线，不得遗漏。将敷设好的电线管管口，箱、盒进行堵塞或其他临

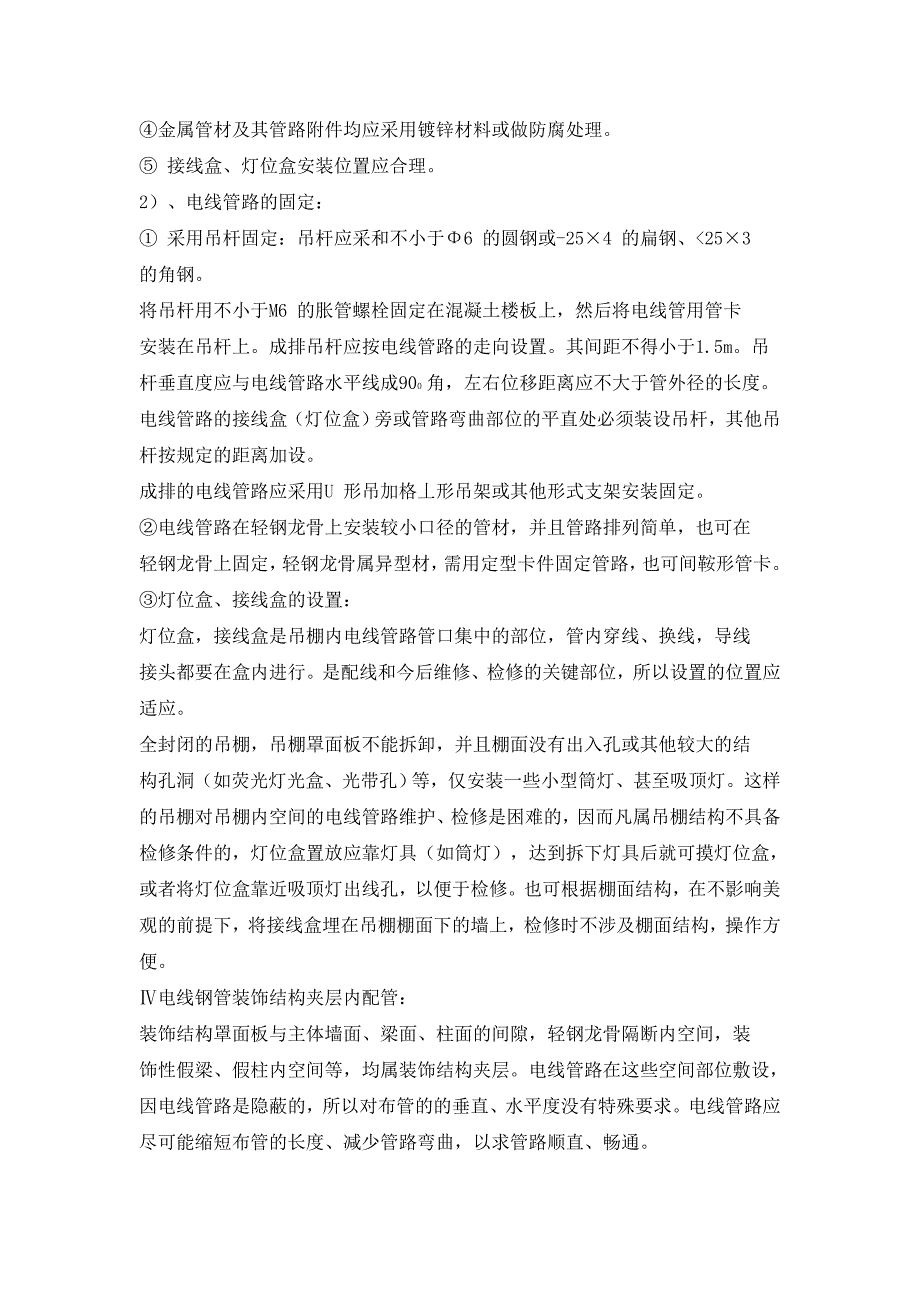

5、时性封闭处理。电线钢管在吊棚内配管：在装饰工程中，吊棚内空间是包括电气管线在内的多种管路和设备的安装空间。吊棚内的空间属人们同一活动场所的特殊空间，要求电线管及其设备的安全应满足如下三方面：具有完善的使用功能；良好的安全因素；方便的维修条件。1）、注意问题： 干线及负荷线应采用刚性管材。 电线管路应设在水道管的上方，否则应做防潮处理。电线管路应固定牢固。金属管材及其管路附件均应采用镀锌材料或做防腐处理。 接线盒、灯位盒安装位置应合理。2）、电线管路的固定： 采用吊杆固定：吊杆应采和不小于6 的圆钢或-254 的扁钢、253的角钢。将吊杆用不小于M6 的胀管螺栓固定在混凝土楼板上，然后将电线管用
6、管卡安装在吊杆上。成排吊杆应按电线管路的走向设置。其间距不得小于1.5m。吊杆垂直度应与电线管路水平线成900 角，左右位移距离应不大于管外径的长度。电线管路的接线盒（灯位盒）旁或管路弯曲部位的平直处必须装设吊杆，其他吊杆按规定的距离加设。成排的电线管路应采用U 形吊加格丄形吊架或其他形式支架安装固定。电线管路在轻钢龙骨上安装较小口径的管材，并且管路排列简单，也可在轻钢龙骨上固定，轻钢龙骨属异型材，需用定型卡件固定管路，也可间鞍形管卡。灯位盒、接线盒的设置：灯位盒，接线盒是吊棚内电线管路管口集中的部位，管内穿线、换线，导线接头都要在盒内进行。是配线和今后维修、检修的关键部位，所以设置的位置应适
7、应。全封闭的吊棚，吊棚罩面板不能拆卸，并且棚面没有出入孔或其他较大的结构孔洞（如荧光灯光盒、光带孔）等，仅安装一些小型筒灯、甚至吸顶灯。这样的吊棚对吊棚内空间的电线管路维护、检修是困难的，因而凡属吊棚结构不具备检修条件的，灯位盒置放应靠灯具（如筒灯），达到拆下灯具后就可摸灯位盒，或者将灯位盒靠近吸顶灯出线孔，以便于检修。也可根据棚面结构，在不影响美观的前提下，将接线盒埋在吊棚棚面下的墙上，检修时不涉及棚面结构，操作方便。电线钢管装饰结构夹层内配管：装饰结构罩面板与主体墙面、梁面、柱面的间隙，轻钢龙骨隔断内空间，装饰性假梁、假柱内空间等，均属装饰结构夹层。电线管路在这些空间部位敷设，因电线管路是
8、隐蔽的，所以对布管的的垂直、水平度没有特殊要求。电线管路应尽可能缩短布管的长度、减少管路弯曲，以求管路顺直、畅通。电线管路在夹层内敷设，应固定牢靠，避免产生无约束的自由管路，否则容易使管路位移，并从箱体和盒体中脱出，或者使箱、盒承受因管路位移、自重而产生的重力。电线管路用管卡固定，固定点间距离不应大于1.5m，而且在距配电箱或开关盒、插座盒等外边沿150200mm 处必须设一管卡固定。电线管管路不得采用中松脱，产生弊端。电线管路弯曲不得小于900,其弯曲半径应符合要求。不得有硬弯，弧弯要缓慢圆滑，以使穿线不受阻碍。金属管管路应做跨接线，其焊点、卡件应做良好防腐处理。电线钢管砌体内配管：电线管路
9、在砌体（如砖墙）内敷设，占配管工程很大一部分。也是用电设备如配电箱、插座、开关集中设置的部位。电线管路宜在240mm 厚以上砌休内暗敷设，在小于240mm 厚的砌体内暗敷设电线管路，需采取中下措施：水平管路应视管材直径的大小沿砌体浇灌厚度不小于6mm 的混凝土垫层，将管置于混凝土垫层内，然后再进行砌筑作业；垂直管路应在垂直立上部位，将被打断的墙体按垂直方向每间隙500mm 按规定设置接结筋一道。拉结筋直径不得小于6mm 圆钢。压在砌体内拉结筋长度不得小于1m，然后将置放管路的空洞部位浇灌混凝土。电线管路置于混凝土内，其保护层不得小于15mm。电线管路在砌体内敷设应根据配电箱、接线箱、插座盒、开
10、关盒或其他用电器具、设备的位置决定布管方位。管路的连接和弯曲半径均应符合要求，不允许暗敷管路有中断、接口错位、管材损伤如裂纹、孔洞、变形、折扁等现象存在；钢管应按规定做跨接线，焊接点要做好防腐处理。电线管路与盒体的连接，必须威制S 形弯曲，以保持进入盒内管口的垂直度。盒体安装应将盒口突出清水墙面15mm，以便使盒口与墙面抹灰层保持平齐，盒体应有砖挤死，空隙要填满灰浆，保证盒体安装牢固可靠，不松动、不脱落。电线钢管在混凝土内暗配管：电线管路在混凝土中敷设大致是现浇楼板、梁、柱、剪力墙、棚、檐等部位。施工时应当首先在楼板上确定灯位盒、插线盒、插座盒、开关盒、配电箱等位置，将上述盒体在楼板上固定后，
11、再根据电线管路的走向逐段配制管路。所有进入灯位盒、接线盒、插座盒、开关盒的电线管均应威成S 形弯曲，弯曲高度宜在1520mm 左右，这样可以使电线管有足够的保护层，又可不挤压混凝土的钢筋，使钢筋按要求就位，保证建筑物结构工程质量。电线管与盒体，箱体连接处应采用像皮垫做密封处理。钢管管箍连接处，管材丝扣应涂漆并缠麻丝，然后拧入管箍内，所有箱内盒内管口和各种盒体内要用废纸等堵塞严密，以防止水泥渗入。灯位盒、接线盒等在楼板上固定，应将盒体紧扣在模板上，将圆钉在盒体周边钉牢，用镀锌线绑成十字形绑扎牢固，然后用手锤将圆钉钉入绷紧绑线。也可用手钻钻孔，用6 丁字螺栓或金属绑线绑扎固定在模板上。电线管均应在
12、距盒50mm 处设一固定点，在木模板可用圆钉钉在管子两边，用镀锌绑线绑牢，然后用手锤将圆钉钉入将绑线绷紧。其余部分管路凡与模板间距的均需垫上木块，圆钉等，用同样方法固定。固定点位置可以这样确定：除盒边必须设的固定点外，管部弯曲部位，易移位部位，都应加以固定。其固定点距离可以随意，但应以管在模板上固定牢靠、无大的抖动为准。3、镀锌金属线槽安装本工程的配电支线采用镀锌金属线安装：1）、槽体安装： 金属线槽与配件应整体的订做，配件不能现场剪制，缺乏美观点。线槽安装之前，先放线线综合考虑线槽走向，整体要求整齐、美观，避免阻碍其它施工的阻碍物或其它专业管道。当线槽遇到90转弯时，宜采用两个45弯头转角。
13、线槽安装之前先检察槽体是否有折扁和裂逢。槽内接口部分应平整，光滑。线槽接口部分应符合以下的要求：槽体与配件的连接承插口要承插到位，丝孔对齐，用铝合金专用铆钉固定。在振动的场所，固定的铆钉应有防松措施。 直线线槽与上槽盖安装时要按订做时规格对位入座，谨防上槽盖松动。2）、支架制安： 支架间距不小于1.5 米设置支架一个。 本工程固定线槽的主要支架的如下三种：、。垂直线槽采用型，贴梁底安装水平主槽采用，吊装水平分槽采用。、型支架采用40404 角钢，水平部分采用40404 角钢、垂直部分采用14 圆钢。支架制作关键是弯制角度。支架角度有45、90、135角。弯制任何一个角度，都必须在角钢上画线，确
14、定切除部分，然后用手锯或水焊雪割掉，才可弯曲成型。在角钢上画线，应事先在画线部位用粉笔涂抹均匀，再用钢制弯尺和画锥画线。画好线后，应用手锯切割。如用水焊切割，应特别注意操作质量，切口应平齐、顺直、少毛刺。为了角钢弯曲后便于调整其角度，最好依所画斜线多争割11.5 为宜。角钢支架焊成后，应修整焊面校正支架形体，除锈、刷防锈漆和饰面油漆。支架固定方法。在线槽敷设前，应首先将制作好支架固定在建筑上。固定方法有埋设固螺栓固定和抱箍固定。本工程采用螺栓固定。支架用胀管螺栓固定：首先，依据螺栓位置画十字线，找出孔径中心点，然后用冲击钻或手凿凿孔。所凿孔径应胀管匹配，以刚好塞入为度，孔径最大不得大于胀管管径
15、1 。孔径为胀管长度加螺杆胀糊头长度。置入螺栓后，其胀管管口应与墙面平齐。三、电线、电缆与母线槽安装（一）电线敷设：1、管内穿线：、施工条件：配管工程全部完成，管、箱、盒齐备，并连接完好，形成整体回路。金属管路焊完跨接线，并做好管道及其附件的防腐处理；主体工程穿线必须在抹灰以后进行； 确认管路畅通，管内无异物或其他损坏性障碍。 操作场地平整、干净、干燥，拆除不必要的脚手架、木，清除一切影响施的杂物。、施工准备工作： 清除所有管路管口临时性封堵，清除箱内、盒内的杂物； 扫管。用钢线带钢丝刷、破布等对已安装的管路进行清扫，清除管内杂物和积水； 配电箱和各种盒体，因潮湿锈蚀、脱漆的部位事先做好防腐和美化处理； 金属管路应在管口上戴好管子护口，以免损伤导线； 阅读图纸，确认导线型号、截面、标专（色别）； 确认穿线回路、顺序； 准备穿线用工具、材料，如
