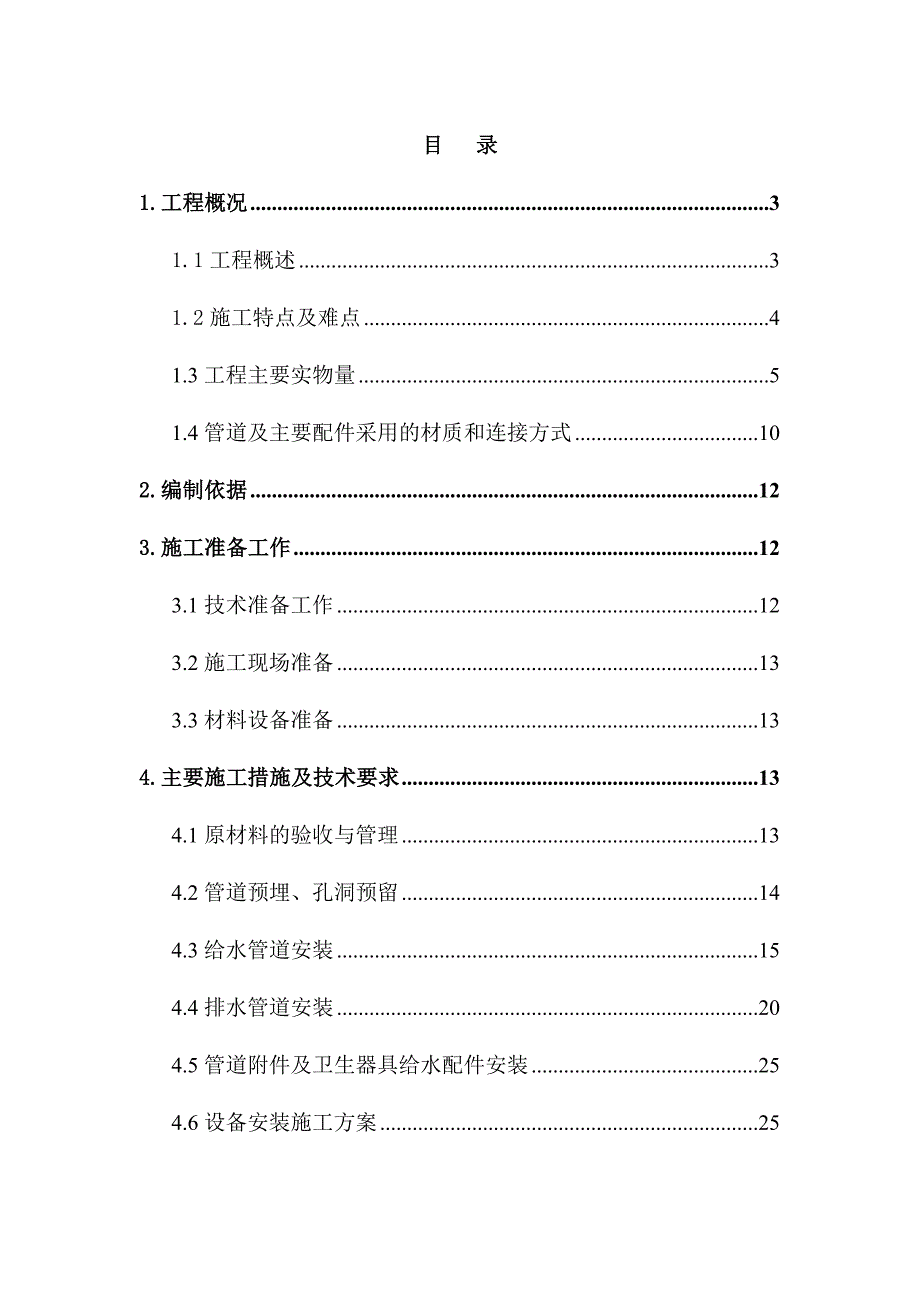

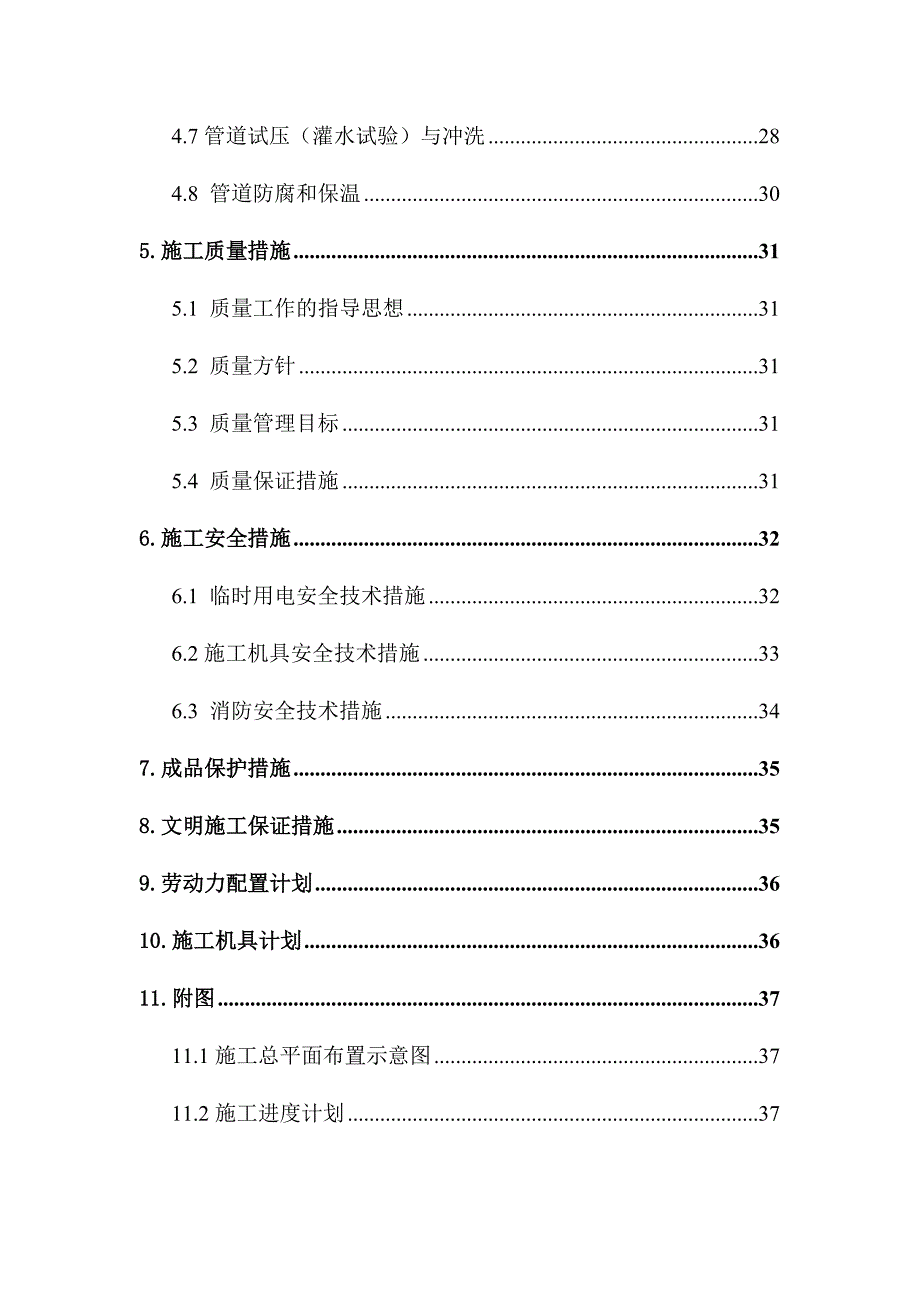

1、目 录1.工程概况31.1工程概述31.2施工特点及难点41.3工程主要实物量51.4管道及主要配件采用的材质和连接方式102.编制依据123.施工准备工作123.1技术准备工作123.2施工现场准备133.3材料设备准备134.主要施工措施及技术要求134.1原材料的验收与管理134.2管道预埋、孔洞预留144.3给水管道安装154.4排水管道安装204.5管道附件及卫生器具给水配件安装254.6设备安装施工方案254.7管道试压（灌水试验）与冲洗284.8 管道防腐和保温305.施工质量措施315.1 质量工作的指导思想315.2 质量方针315.3 质量管理目标315.4 质量保证措施3

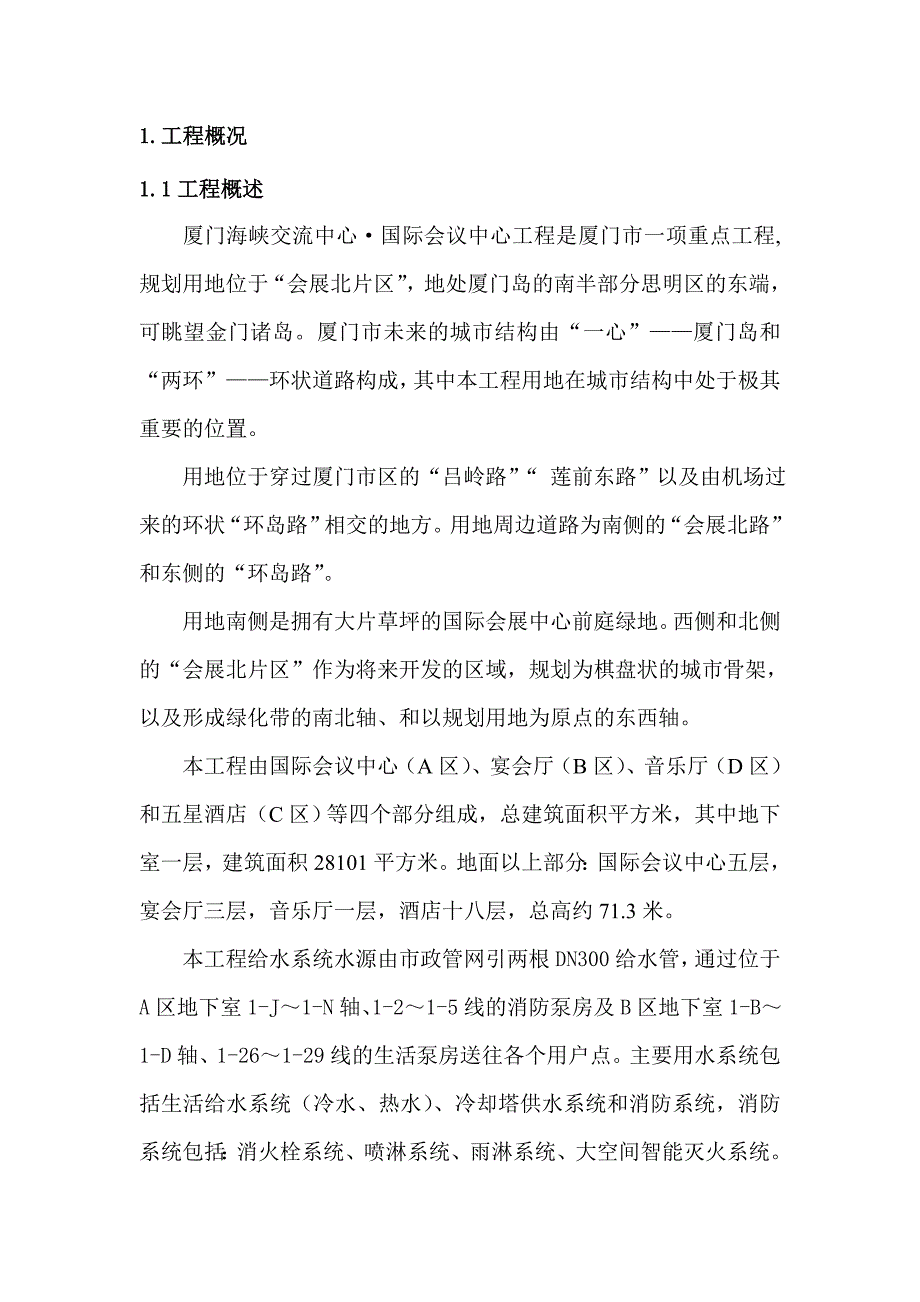

2、16.施工安全措施326.1 临时用电安全技术措施326.2施工机具安全技术措施336.3 消防安全技术措施347.成品保护措施358.文明施工保证措施359.劳动力配置计划3610.施工机具计划3611.附图3711.1施工总平面布置示意图3711.2施工进度计划371.工程概况1.1工程概述厦门海峡交流中心国际会议中心工程是厦门市一项重点工程,规划用地位于“会展北片区”，地处厦门岛的南半部分思明区的东端，可眺望金门诸岛。厦门市未来的城市结构由“一心”厦门岛和“两环”环状道路构成，其中本工程用地在城市结构中处于极其重要的位置。用地位于穿过厦门市区的“吕岭路”“ 莲前东路”以及由机场过来的环状
3、“环岛路”相交的地方。用地周边道路为南侧的“会展北路”和东侧的“环岛路”。用地南侧是拥有大片草坪的国际会展中心前庭绿地。西侧和北侧的“会展北片区”作为将来开发的区域，规划为棋盘状的城市骨架，以及形成绿化带的南北轴、和以规划用地为原点的东西轴。本工程由国际会议中心（A区）、宴会厅（B区）、音乐厅（D区）和五星酒店（C区）等四个部分组成，总建筑面积平方米，其中地下室一层，建筑面积28101平方米。地面以上部分：国际会议中心五层，宴会厅三层，音乐厅一层，酒店十八层，总高约71.3米。本工程给水系统水源由市政管网引两根DN300给水管，通过位于A区地下室1-J1-N轴、1-21-5线的消防泵房及B区地
4、下室1-B1-D轴、1-261-29线的生活泵房送往各个用户点。主要用水系统包括生活给水系统（冷水、热水）、冷却塔供水系统和消防系统，消防系统包括：消火栓系统、喷淋系统、雨淋系统、大空间智能灭火系统。给水系统供水方式：地下室、音乐厅、宴会中心厨房、宾馆洗衣房、游泳池和绿化用水等由市政管网直接供水；会议中心、宴会中心和冷却塔供水采用变频泵供水；宾馆采用水池水泵水箱供水。热水供应范围为宾馆所有部位全日制供应热水及宴会中心厨房，热源由3台燃气（油）蒸汽锅炉产生的蒸汽，通过位于B区、C区地下室的热交换机房，通过汽水容积式热交换器供应热水。本工程由厦门嘉诚投资发展有限公司投资兴建，上海建筑设计研究院有限
5、公司设计，郑州中兴工程监理有限公司监理，*建设有限公司承建。1.2施工特点及难点l 施工区域广，施工移动作业点多，管理难度大。l 管道系统分类多，管线长，阀门种类及管配件多，工程安装量大。l 本工程是大型公共建筑，与土建、装饰、暖通、电气等专业施工配合密切，交叉作业多，成品保护量大。l 楼层层高较高，水管标高较高，架空管道，高空作业，作业难度和危险性大。l 地下室光线较暗，施工不便，需要增设大量照明。l 由于受楼层限制，管道安装吊车无法使用，采用土办法安装，效率低。l 管线布置错综复杂，与结构专业冲突位置在所难免，因此部分管线走向需现场重新排版。l 管道线路长，作业点线接口多，需要大量的试压、
6、冲洗和调试。l 本工程面积大，雨排水管道必须满足结构需要屋面形成时，雨排水应尽快达到引水到地面管沟，为大量装饰工作创造条件，减少隐患。l HDPE虹吸雨水管道热熔焊的质量控制。l 施工工期要求紧，质量要求高。1.3工程主要实物量1.3.1主要设备实物量1.3.1.1消防泵房序号名称规格/型号单位数量备注1消火栓泵Q=40L/S H=128M N=90Kw台22喷淋泵Q=41L/S H=151M N=110Kw台23雨淋泵Q=90L/S H=90M N=132Kw台24大空间灭火系统泵Q=15L/S H=110M N=37Kw台25冷却塔供水变频泵Q=45M3/H H=45M N=15Kw台21
7、.3.1.2生活泵房序号名称规格/型号单位数量备注1宾馆生活给水泵Q=110M3/H H=105M N=75Kw台22会议中心生活变频泵Q=50M3/H H=56M N=15Kw台23300 M3宾馆不锈钢 水箱SU444不锈钢个1440 M3会议中心 不锈钢水箱SU444不锈钢个15容积式热交换器V=6 M3 卧式SU444不锈钢RV-03-6H台26膨胀罐DN1000个17热水循环泵Q=8M3/H,H=15M,N=1.5Kw台21.3.1.3宾馆屋顶泵房序号名称规格/型号单位数量备注1消火栓补压泵Q=5L/S H=20M N=3Kw V=300L台22喷淋补压泵Q=1L/S H=20M N
8、=1.5Kw V=150L台23生活补压变频泵Q=45 M3/H H=25M N=7.5Kw台2475M3生活水箱SU444不锈钢个2518M3消防水箱SU444不锈钢个11.3.1.4热交换机房（C区地下室）序号名称规格/型号单位数量备注1容积式热交换器6 M3 立式SU444不锈钢 RV-04-6H台22容积式热交换器8 M3 立式SU444不锈钢 RV-04-8H台43容积式热交换器10M3 立式SU444不锈钢 RV-04-10H台44膨胀罐DN1000个1DN1600个15热水循环泵Q=8M3/H H=15M N=1.5Kw台101.3.2主要材料实物量1.3.2.1生活给水系统（冷
9、水）序号部位规格单位数量备注1A区地下室DN32DN150m4582B区地下室DN40DN150m4373B区上部结构DN40DN150m2274D区地下室DN20DN100m2285D区上部结构DN20m206C区地下室DN50、DN150m4397C区上部结构DN32DN200m29691.3.2.2生活给水系统（热水）序号部位规格单位数量备注1B区地下室DN50、DN150m2322B区上部结构DN50DN150m2363C区地下室DN50、DN150m3624C区上部结构DN15DN100m46211.3.2.3消火栓系统给水管序号部位规格单位数量备注1A、B区地下室DN65DN200
10、m16032A区上部结构DN65DN150m29593B区上部结构DN65DN150m18264D区地下室DN65DN200m4595D区上部结构DN65DN150m2706C区地下室DN65DN200m8657C区上部结构DN65DN150m28911.3.2.4冷却塔供水管序号部位规格单位数量备注1A、B区DN100m3081.3.2.5喷淋系统给水管（不含放水管）序号部位规格单位数量备注1A区地下室m51002A区上部结构m115003B、D区地下室m60004B、D区上部结构m119005C区地下室m42006C区上部结构m210001.3.2.6喷淋系统放水管序号部位规格单位数量备注
11、1A区地下室DN25、DN100m3162A区上部结构DN25、DN100m12373B区地下室DN25、DN100m3284B区上部结构DN25、DN100m8915D区地下室DN25、DN100m1236D区上部结构DN25、DN100m1397C区地下室DN25、DN100m3098C区上部结构DN25、DN100m19721.3.2.7雨淋系统给水管序号部位规格单位数量备注1A、C区DN50DN250m12961.3.2.8大空间灭火系统序号部位规格单位数量备注1A、B、C、D区DN50DN150m19471.3.2.9雨水系统序号部位规格单位数量备注1A区虹吸雨水管道De56De25
12、0m9612A区雨水管道De110m1213B区虹吸雨水管道De56De250m10664B区雨水管道De110m925D区虹吸雨水管道De160m306D区雨水管道De150m1377C区虹吸雨水管道De63De250m10291.3.2.10排水系统序号部位规格单位数量备注1A区废水管道DN（De）65DN（De）160m13712A区污水管道De110、De160m12093A区透气管道De50、De110、De160m2814B区废水管道DN（De）65DN（De）160m10685B区污水管道De65De160m3226B区透气管道De50、De110、De75m1687D区污水管道De50、De110、DN150、DN100m2468D区透气管道De50m209C区地下室废水管道De50De160m85110C区上部结构废水管道
