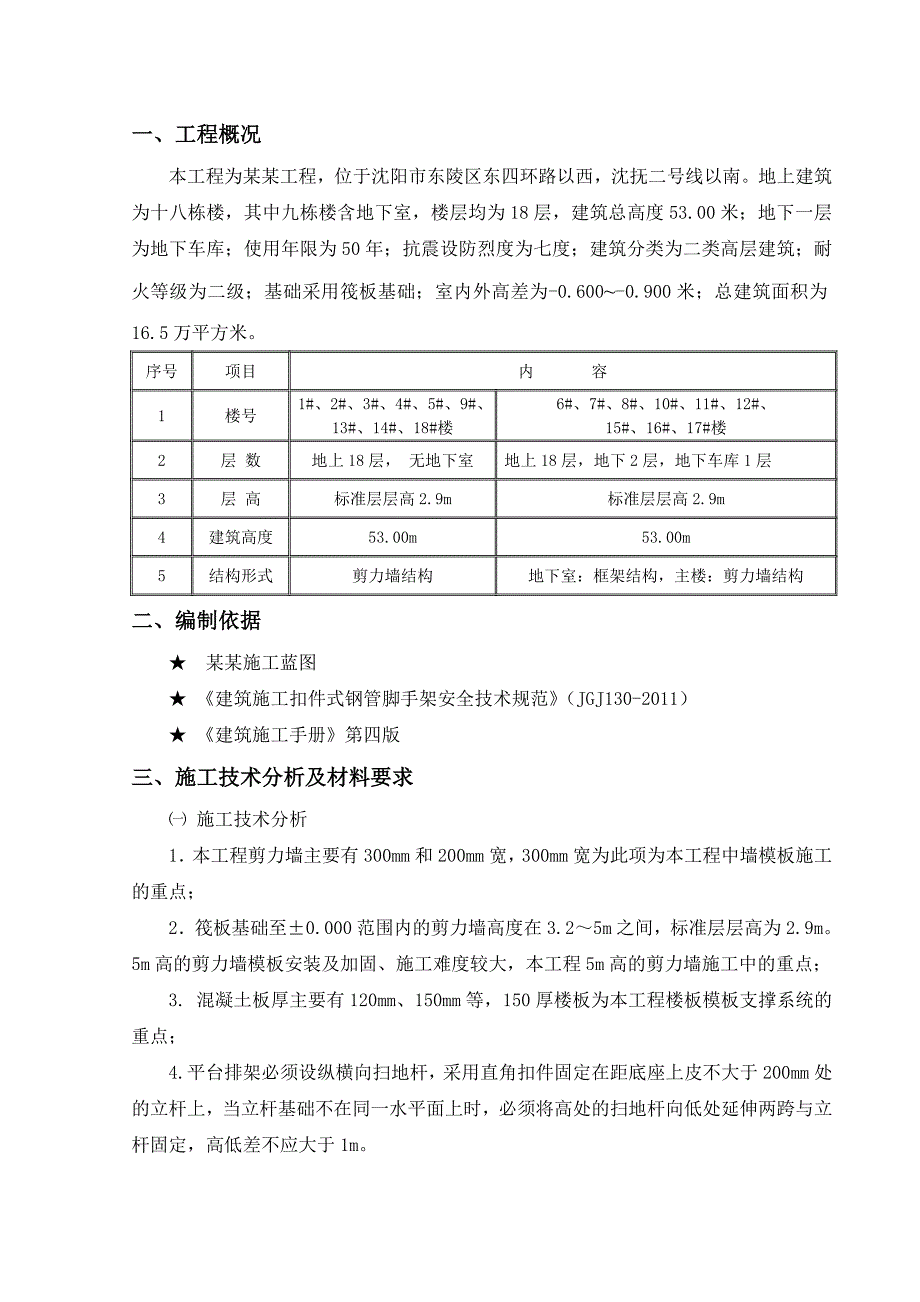

1、一、工程概况本工程为某某工程，位于沈阳市东陵区东四环路以西，沈抚二号线以南。地上建筑为十八栋楼，其中九栋楼含地下室，楼层均为18层，建筑总高度53.00米；地下一层为地下车库；使用年限为50年；抗震设防烈度为七度；建筑分类为二类高层建筑；耐火等级为二级；基础采用筏板基础；室内外高差为-0.600-0.900米；总建筑面积为16.5万平方米。序号项目内 容1楼号1#、2#、3#、4#、5#、9#、13#、14#、18#楼6#、7#、8#、10#、11#、12#、15#、16#、17#楼2层 数地上18层， 无地下室地上18层，地下2层，地下车库1层3层 高标准层层高2.9m标准层层高2.9m4建
2、筑高度53.00m53.00m5结构形式剪力墙结构地下室：框架结构，主楼：剪力墙结构二、编制依据 某某施工蓝图 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011） 建筑施工手册第四版三、施工技术分析及材料要求 施工技术分析1本工程剪力墙主要有300mm和200mm宽，300mm宽为此项为本工程中墙模板施工的重点；2筏板基础至0.000范围内的剪力墙高度在3.25m之间，标准层层高为2.9m。5m高的剪力墙模板安装及加固、施工难度较大，本工程5m高的剪力墙施工中的重点；3. 混凝土板厚主要有120mm、150mm等，150厚楼板为本工程楼板模板支撑系统的重点；4. 平台排架必须设纵横
3、向扫地杆，采用直角扣件固定在距底座上皮不大于200mm处的立杆上，当立杆基础不在同一水平面上时，必须将高处的扫地杆向低处延伸两跨与立杆固定，高低差不应大于1m。5. 立杆底层步距不应大于2m。6. 两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个接头错开的距离不应小于500mm，各接头中心点至主节点的距离不宜大于步距的1/3。7. 支架立杆应竖直设置，2000mm高度内允许偏差为15mm以内。8. 满堂模板支架四边与中间每隔四排支架立杆应设置一道剪刀撑，由底至顶连续设置；高于4m的模板支架，其两端与中间每隔四排立杆从顶层开始向下每隔两步设置一道水平剪刀撑。 模板的材料及构配件1.内外

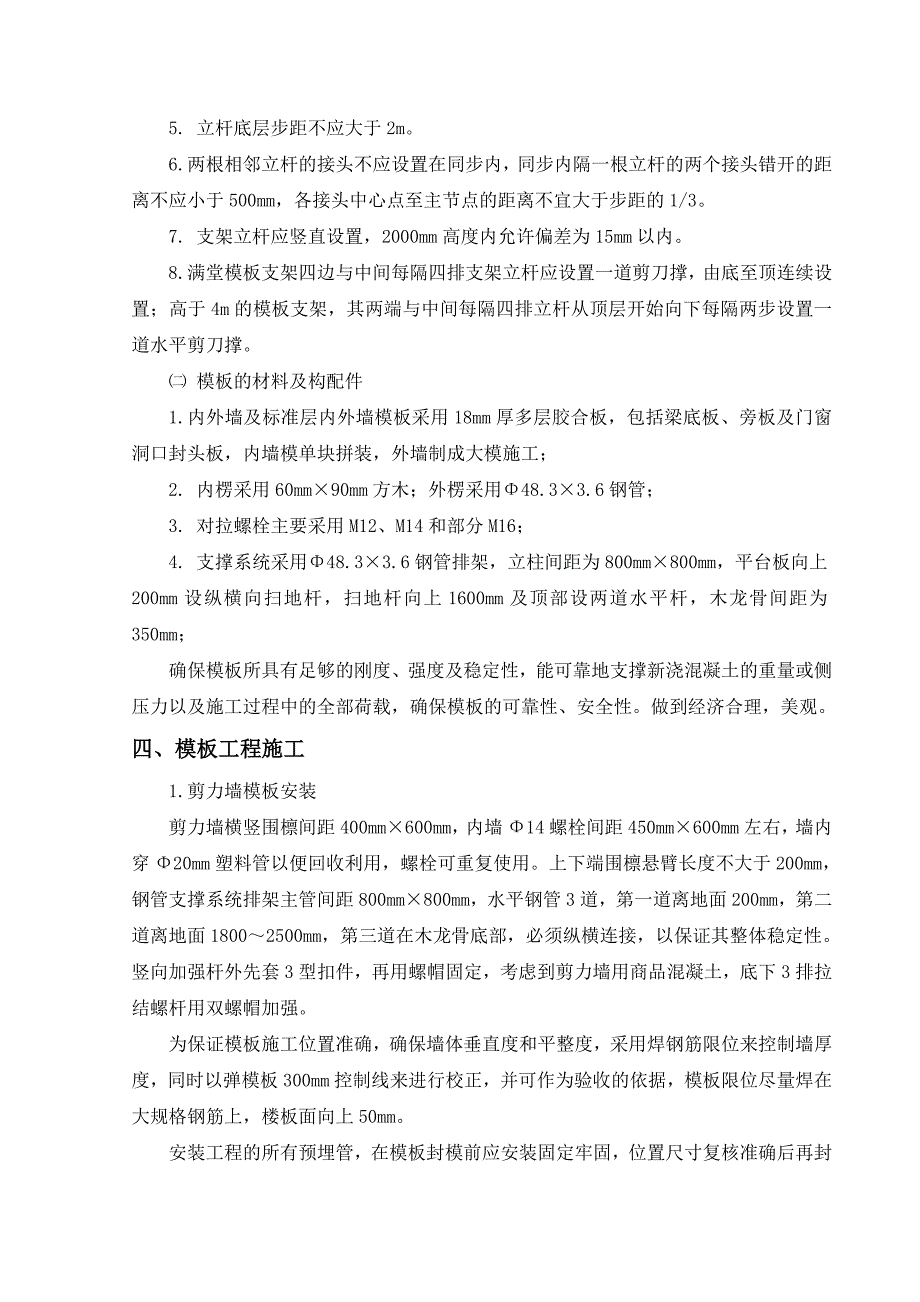

4、墙及标准层内外墙模板采用18mm厚多层胶合板，包括梁底板、旁板及门窗洞口封头板，内墙模单块拼装，外墙制成大模施工；2. 内楞采用60mm90mm方木；外楞采用48.33.6钢管；3. 对拉螺栓主要采用M12、M14和部分M16；4. 支撑系统采用48.33.6钢管排架，立柱间距为800mm800mm，平台板向上200mm设纵横向扫地杆，扫地杆向上1600mm及顶部设两道水平杆，木龙骨间距为350mm；确保模板所具有足够的刚度、强度及稳定性，能可靠地支撑新浇混凝土的重量或侧压力以及施工过程中的全部荷载，确保模板的可靠性、安全性。做到经济合理，美观。四、模板工程施工1.剪力墙模板安装剪力墙横竖围檩
5、间距400mm600mm，内墙14螺栓间距450mm600mm左右，墙内穿20mm塑料管以便回收利用，螺栓可重复使用。上下端围檩悬臂长度不大于200mm，钢管支撑系统排架主管间距800mm800mm，水平钢管3道，第一道离地面200mm，第二道离地面18002500mm，第三道在木龙骨底部，必须纵横连接，以保证其整体稳定性。竖向加强杆外先套3型扣件，再用螺帽固定，考虑到剪力墙用商品混凝土，底下3排拉结螺杆用双螺帽加强。为保证模板施工位置准确，确保墙体垂直度和平整度，采用焊钢筋限位来控制墙厚度，同时以弹模板300mm控制线来进行校正，并可作为验收的依据，模板限位尽量焊在大规格钢筋上，楼板面向上5

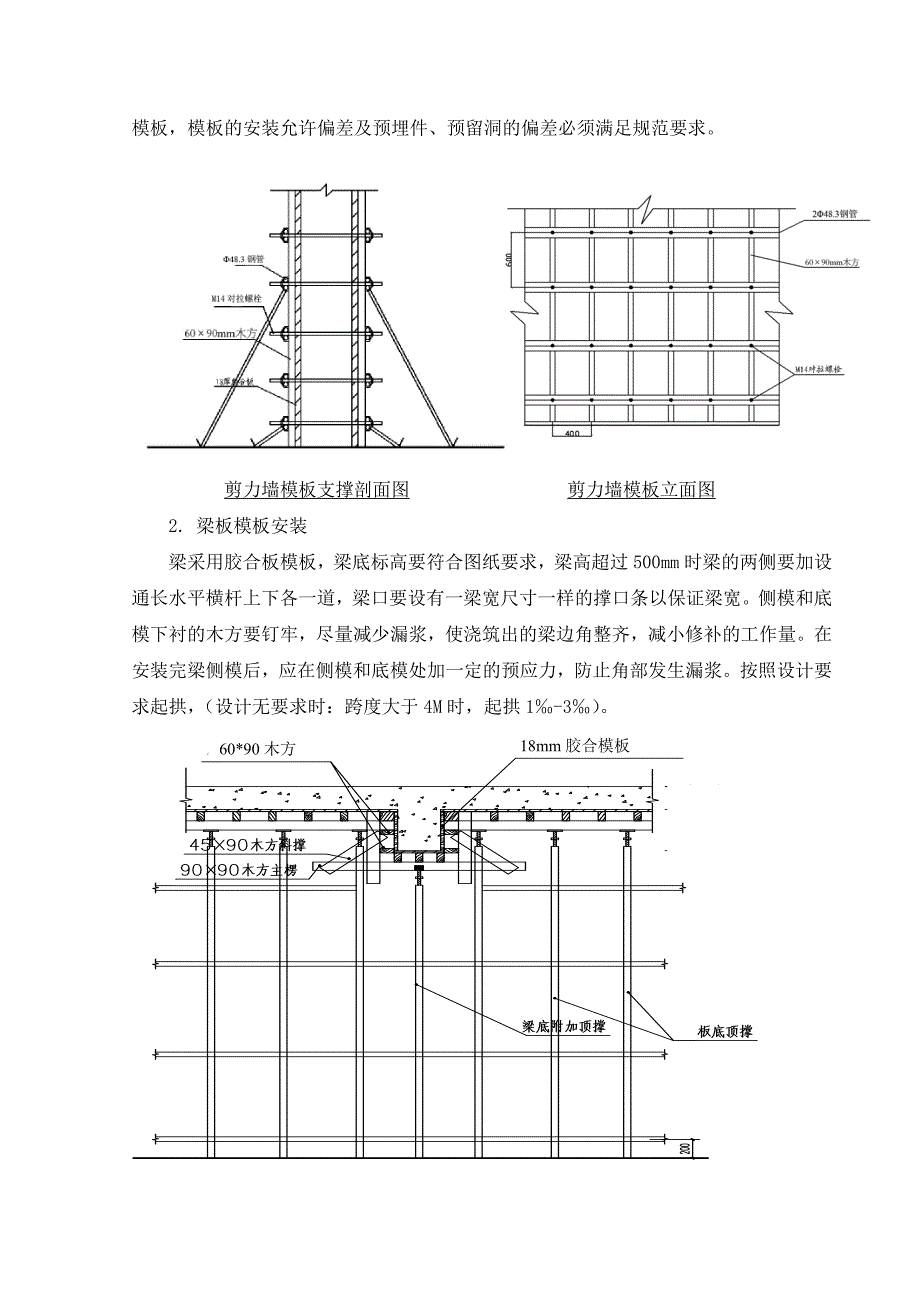

6、0mm。安装工程的所有预埋管，在模板封模前应安装固定牢固，位置尺寸复核准确后再封模板，模板的安装允许偏差及预埋件、预留洞的偏差必须满足规范要求。剪力墙模板支撑剖面图 剪力墙模板立面图2. 梁板模板安装梁采用胶合板模板，梁底标高要符合图纸要求，梁高超过500mm时梁的两侧要加设通长水平横杆上下各一道，梁口要设有一梁宽尺寸一样的撑口条以保证梁宽。侧模和底模下衬的木方要钉牢，尽量减少漏浆，使浇筑出的梁边角整齐，减小修补的工作量。在安装完梁侧模后，应在侧模和底模处加一定的预应力，防止角部发生漏浆。按照设计要求起拱，（设计无要求时：跨度大于4M时，起拱1-3）。18mm胶合模板60*90木方梁模板支设做
7、法平台采用48.3钢管塔设满堂支模架，立柱间隔距离为800mm800mm，顶部木龙骨截面为60mm90mm，龙骨间距不大于350mm，木龙骨接头要错开。平台板铺设时必须平台板盖墙梁模，两块胶合板拼缝下面必须垫一块木方，钉紧并塞海绵条贴上透明胶带，防止漏浆。当平台模板与已浇筑墙柱接触时,应在胶合板与墙柱接触的地方粘贴海绵条,并用次龙骨顶紧,以防漏浆,污染墙面。脚手架立杆下垫一5cm厚木块，防止脚手架毁坏底层楼板。平台模板支设做法3. 柱模安装柱模板使用覆膜胶合板。框架柱模板采用18mm厚胶合板，保证板表面光洁、硬度好，周转次数较多。在柱截面方向设置“十字”交叉的14螺栓间距600mm。用6090
8、mm的木方做竖向背楞，再用A48.3钢管小横杆做水平背楞形成“箍”的形式把柱四周锁住，柱箍间距600mm，安装前要检查模板底部梁板混凝土面是否平整，若不平整应先在模板下口处柱底四周用水泥砂浆找平，以免混凝土浇筑时漏浆而造成柱烂根。 4.梁柱节点模板梁柱节点施工是模板工程中的重点和关键，梁柱接头模板采用四块木模板配制的带梁豁的柱模板组合制成定型模板。面板采用12mm厚胶合板，背肋采用6090mm木方，木方与木模板接触面必须过刨。根据梁的尺寸在模板上留出梁豁，豁口周边加设木方。梁豁以下的柱模长度应不小于100mm长。梁柱接头模板由专人进行制作，以确保梁柱接头模板的尺寸准确性。5.门窗洞口模板剪力墙
9、中的门窗洞口模板由四（或三）片模板和四（或三）个角部连接件组成，按照设计图纸尺寸将门窗洞口模板拼装成一个四周封闭的框。为保证洞口模板不扭曲、变形，在框模板四个角用木方做斜支撑，并在内部加设钢支撑，保证其刚度。可用脚手架管及可调顶托做钢支撑。支设洞口模板时，必须在洞口模板与大模板接触处帖好海绵条，防止由此缝隙漏浆。6.梁与墙接头处的处理梁与墙的接头有两种形式，一种是梁垂直于墙；一种是梁与墙同向，如图。梁与墙的接头（1）梁与墙垂直在浇筑墙混凝土之前，预先定出梁位置，将钢丝网片绑扎在钢筋笼上留出梁头位置，所留梁头各边均要比梁的实际截面向内收30mm。拆模后，在混凝土上弹出实际梁截面的边线，在用切割机
10、在线内20mm 间距切出7mm深的缝，人工剔凿掉缝范围内的混凝土，从而保证凿混凝土范围，不致损坏墙面。洞口一定要留置准确，坚决避免梁头位置留偏现凿混凝土的现象发生。支设梁模板时应在洞口四周粘贴海绵条，所粘贴海绵条要注意不能贴进梁截面以内，应紧贴梁边线。梁侧模要紧紧顶住海绵条，同时侧模后还要平贴一块胶合板，并在胶合板与梁侧模的背楞间打紧木塞子，防止梁头跑位、漏浆。（2）梁与墙同向支模前在墙头留口周边贴海绵条，将梁侧模加长，夹在墙两侧，且背面一定要用可调头顶紧，严格避免发生涨模。7.楼梯模板楼梯在核心筒内部，楼梯施工比墙体施工滞后一层，楼梯模板采用胶合板模板体系，板厚12mm,6090mm木方作楼
11、梯段的斜撑，并在楼梯背面加木块防滑条，以防斜撑滑动。楼梯模板支设前，先根据层高放大样，支平台梁模板，再安装楼梯斜梁和楼梯底板模板、外帮模板。在外帮侧板内侧弹出楼梯地板厚度线，用样板画出踏步侧板的挡木，再钉侧板。在放线的时候必须考虑楼梯装修面的余量，并应认真核对踏步的数量。楼梯模板加固8.后浇带模板 根据后浇带的位置，首先搭设脚手架、脚手架要和其它梁、板脚手架分开搭设使之成为一个独立体系。为了保证脚手架的稳定、用钢管和其它脚手架连接。脚手架每隔4搭设剪刀撑一道保证脚手架的稳定性。后浇带两侧混凝土封堵模板支设时，在梁中后浇带两侧及板两侧面加一张快易收缩网，在绑扎钢筋骨架时绑好，该铁丝网的尺寸比截面
12、每边大出0mm，再竖放根钢筋，固定铁丝网；在现浇板上，用小木条插在钢筋网中，上部用木条连成一体，封堵混凝土向后浇带流动。为了保证后浇带混凝土与两侧混凝土结合密实，后浇带部位采用整张模板安装，与两侧模板接缝位置设置在后浇带两侧300mm以外，并形成独立的支撑体系，在两侧模板拆模时不的扰动该部位。9.模板安装的自检模板安装好后，首先要进行自检，自检合格后，再上报项目部及监理公司进行验收，验收合格后做好交接手续，再进行下道工序施工。五、模板设计验算剪力墙墙模板计算书（一）墙模板基本参数墙模板的背部支撑由两层龙骨（木楞或钢楞）组成，直接支撑模板的龙骨为次龙骨，即内龙骨；用以支撑内层龙骨为外龙骨，即外龙
13、骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点。模板面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度f=15N/mm2。 内楞采用方木，截面6090mm，每道内楞1根方木，间距200mm。 外楞采用圆钢管48.33.6，每道外楞2根钢楞，间距600mm。穿墙螺栓水平距离400mm，穿墙螺栓竖向距离600mm，直径14mm。墙模板组装示意图（二）墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力计算公式为下式中的较小值：其中 混凝土的重力密度，取24.00kN/m3；t 新浇
14、混凝土的初凝时间，为0时（表示无资料）取200/（T+15），取5.714h；T 混凝土的入模温度，取10.0； V 混凝土的浇筑速度，取2.50m/h；H 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.00m；1 外加剂影响修正系数，取1.00； 2 混凝土坍落度影响修正系数，取0.85。根据公式计算的新浇混凝土侧压力标准值 F1=40.547kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=40.55kN/m2倒混凝土时产生的荷载标准值 F2= 6.00kN/m2。（三）墙模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。计算的原则是按照龙骨的间距和模板面的大小，按支撑在内
15、楞上的三跨连续梁计算。面板计算简图1强度计算: = M/W f其中 面板的强度计算值（N/mm2）； M 面板的最大弯距N.mmN.mm）； W 面板的净截面抵抗矩，W =601.81.8/6=32.4cm3； f 面板的强度设计值（N/mm2）。 M = ql2 / 10其中 q 作用在模板上的侧压力，它包括：新浇混凝土侧压力设计值，q1= 1.20.640.55=29.2kN/m；倾倒混凝土侧压力设计值，q2= 1.40.66.00=5.04kN/m；l 计算跨度（内楞间距），l = 200mm；面板的强度设计值f = 15N/mm2；经计算得到，面板的强度计算值4.227N/mm2；面板的强度验算
