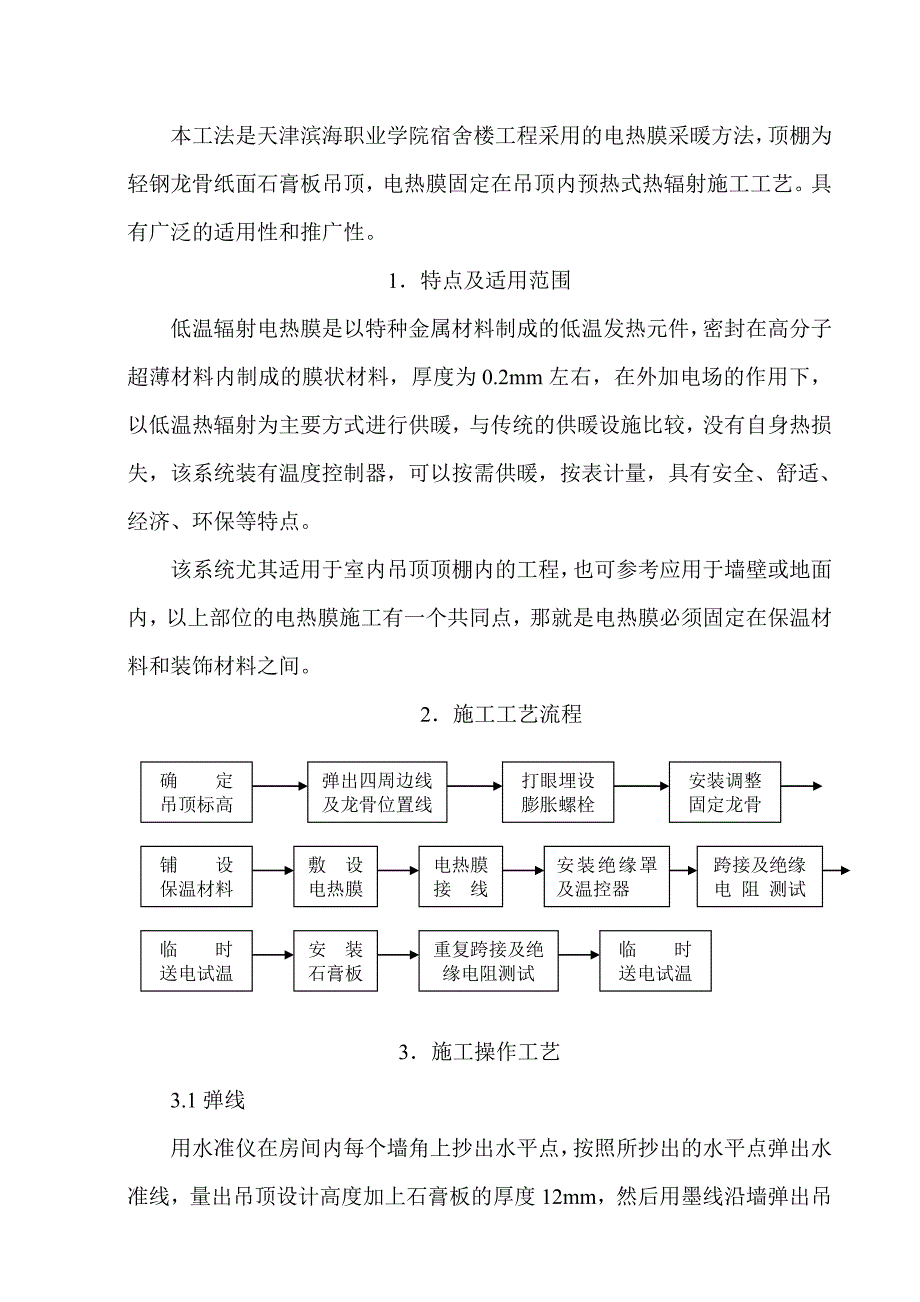

低温辐射电热膜采暖工程施工工法.doc_第1页
第1页 / 共10页
低温辐射电热膜采暖工程施工工法.doc_第2页
第2页 / 共10页
低温辐射电热膜采暖工程施工工法.doc_第3页
第3页 / 共10页
低温辐射电热膜采暖工程施工工法.doc_第4页
第4页 / 共10页
低温辐射电热膜采暖工程施工工法.doc_第5页
第5页 / 共10页
低温辐射电热膜采暖工程施工工法.doc_第6页
第6页 / 共10页
低温辐射电热膜采暖工程施工工法.doc_第7页
第7页 / 共10页
低温辐射电热膜采暖工程施工工法.doc_第8页
第8页 / 共10页
低温辐射电热膜采暖工程施工工法.doc_第9页
第9页 / 共10页
低温辐射电热膜采暖工程施工工法.doc_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《低温辐射电热膜采暖工程施工工法.doc》由会员分享,可在线阅读,更多相关《低温辐射电热膜采暖工程施工工法.doc(10页珍藏版)》请在第壹文秘上搜索。

1、本工法是天津滨海职业学院宿舍楼工程采用的电热膜采暖方法,顶棚为轻钢龙骨纸面石膏板吊顶,电热膜固定在吊顶内预热式热辐射施工工艺。具有广泛的适用性和推广性。1特点及适用范围低温辐射电热膜是以特种金属材料制成的低温发热元件,密封在高分子超薄材料内制成的膜状材料,厚度为0.2mm左右,在外加电场的作用下,以低温热辐射为主要方式进行供暖,与传统的供暖设施比较,没有自身热损失,该系统装有温度控制器,可以按需供暖,按表计量,具有安全、舒适、经济、环保等特点。该系统尤其适用于室内吊顶顶棚内的工程,也可参考应用于墙壁或地面内,以上部位的电热膜施工有一个共同点,那就是电热膜必须固定在保温材料和装饰材料之间。2施工

2、工艺流程确 定吊顶标高弹出四周边线及龙骨位置线打眼埋设膨胀螺栓安装调整固定龙骨铺 设保温材料敷 设电热膜电热膜接 线安装绝缘罩及温控器跨接及绝缘电 阻 测试临 时送电试温安 装石膏板重复跨接及绝缘电阻测试临 时送电试温3施工操作工艺3.1弹线用水准仪在房间内每个墙角上抄出水平点,按照所抄出的水平点弹出水准线,量出吊顶设计高度加上石膏板的厚度12mm,然后用墨线沿墙弹出吊顶龙骨的下皮线。同时,按吊顶平面图,在混凝土顶板弹出龙骨的位置,间距为400mm,最后一档间距不得超过600mm。在所弹出的龙骨位置线上标出吊杆的固定点,吊杆的固定点间距为900-1000mm,如遇到梁和管道固定点大于设计和规程

3、要求,应增加吊杆的固定点。3.2固定吊挂杆件在固定吊挂杆件前,现场电气安装人员负责将预埋在混凝土顶板上的各种线管走向用粉笔在顶板上标出,以免将膨胀螺栓固定在线管上,吊杆按照图纸设计要求及规范有关规定进行加工。制作好的吊杆应做防锈处理,吊杆采用膨胀螺栓固定在楼板上。吊杆距龙骨端部不得超过300mm,灯具、风口及检修口等位置应设附加吊杆。3.3龙骨安装根据设计图纸及龙骨型号,安装龙骨,安装时先安装周边龙骨,并与墙上水准线对齐,经检查无误后拧紧吊挂件及连接件,然后以边龙骨为基准进行安装中间龙骨。龙骨起拱高度不小于房间短向跨度的1/200,纵横拱度均匀,互相适应,龙骨安装完后,要全面校正龙骨位置及水平

4、度,校正后,将所有吊挂件、连接件固定拧牢,待检查合格作好隐蔽后方可进行下部工序施工。3.4铺放保温材料在进行铺放保温材料前,应将顶棚内所有灯具埋件、各种线路、管道及电采暖用线等施工安装调试检测完毕,经检查无误后,方可铺放保温材料。保温材料一般采用玻璃棉或岩棉,保温材料要经过复试,且在80内不变形,热阻及材料厚度要符合要求。首先,将玻璃棉裁剪成玻璃棉条,裁剪宽度比龙骨间距尺寸宽30mm,将保温材料铺放在龙骨与天棚之间,各龙骨之间不要留有空隙,以防热量损失。3.5铺放电热膜按电热膜设计图要求,把电热膜剪切成组,必须沿电热膜的剪切线进行切割。为施工方便可将这些膜组编成安装序号,并标记在膜的上面,按号

5、固定。将连接卡安装在电热膜组的一个末端,用手指的压力将其压紧在适当的位置,应使连接卡对折后的两边保持整齐,务必使连接卡的尖齿穿透铜载流条,用压接钳的平口部分将连接卡压紧压平到电热膜上。在电热膜组的另一端做端部绝缘,取3cm长的绝缘胶带,热熔胶打在其中心处,对准电热膜组的末端载流条上压紧粘上。按布膜设计图把所对应的安装序号的电热膜组平直地放在金属龙骨间。用自攻螺丝沿电热膜的施工面将电热膜组的两边固定在龙骨上,螺丝间距300mm,为便于接线,接线的末端可暂不固定,待接好电线后,再补钉。严禁在距载流条10mm以内或电热膜发热区内刺破电热膜。3.6电热膜接线供电导线的型号、截面要符合图纸设计要求,导线

6、的质量要符合国家有关要求,相线颜色与本户的相电源颜色一致,控制线用黑色,零线用兰色,保护线用黄绿色。将导线与连接卡相连部分的绝缘表皮剥去6mm长,再将其插入连接卡的筒形管中,用压接钳的筒形压接口将导线压好,并用拉拽的方法检查导线的连接性。从温控器接至房间的第一组电热膜间导线应该一次性留足,吊顶内的电线穿金属蛇皮管至墙中接线盒。当从电热膜的两端接线时,应特别注意保证导线极性的正确连接,以避免线路短路。3.7安装绝缘罩在绝缘罩槽内注满热熔胶,将已压在电热膜上的连接卡放在绝缘罩的槽管上,用手压紧。若绝缘罩稍有缝隙可补胶,缝隙严重时更换绝缘罩。所用胶应经常处在热熔状态,如果所处环境很冷,塑胶枪应做保温

7、。在每两组电热膜的对应接线端子间,导线应穿金属蛇皮管保护,蛇皮管的两端套护口。温控器的规格、型号要符合图纸设计要求,温控器的电压与电流应与电热膜的电压、电流相符。温控器要安装在避光、保温的墙面上,一般距地面1.31.5m处,温控器为半嵌入安装,安装方法与普通开关没有区别,要注意的是潮湿环境要使用防水温控器。3.8跨接及绝缘电阻测试做跨接线间的电阻测试,看是否有短路和开路现象,所用的万用表宜选择精确的数字式万用表。如出现阻值过高或开路,往往是由于连接卡压接不当造成,应检查所有接线并替换交叉在一起的导线、连接卡、绝缘罩,而开路的补救措施,可以将有问题的连接卡重新压接或更换。用500V摇表测试绝缘电

8、阻,即电热膜回路与龙骨(地)之间的绝缘,其值不能小于1兆欧姆,如不能满足规定值,则需检查线路是否有导线绝缘破损接地情况,立即做换线处理。3.9临时送电试温观察每个连接卡与载流条的连接,保证不产生电弧。送电五分钟后,电热膜每片都热,表明工作正常。如果某一片或几片不热,重新检查这些膜片的接连处,但必须先关掉电源。以上试温全部正常后可转入下道工序施工。3.10安装石膏板 石膏板安装按照有关规范规定执行,石膏板面上要弹线,其宽度与龙骨中心距相等,接逢处应打坡口。石膏板应在自由状态下固定,从一块板的中间向板的四边进行固定,不得多点同时作业。自攻螺丝与纸面石膏板边的距离,用面纸包封的板边以1015mm为宜

9、,切割的板边以1520mm为宜;自攻钉间距为150170mm。严禁在距载流条10mm 以内,发热区6mm 以内的区域钉石膏板。在石膏板相接处使用增强胶带,有助于防止出现细裂缝,石膏板的表面装饰物,可为涂料或钢化漆,但其和石膏板的热阻总和不能超过0.114m2/W,总厚度不能超过15mm,严禁使用油基漆,塑料扣板等,否则会受热老化褪色。石膏板安装完毕后,应重复检测跨接电阻和绝缘电阻值,看安装石膏板时是否损坏了电热膜及其接线。二次临时送电试温必须保持吊顶及保温材料干燥。4施工机具在施工前,应合理配备施工工具,所配备工具在每次开工前作一次全面检查,主要配备工具见附表一。5劳动组织根据工程量大小确定劳

10、动力,每班组按12人考虑,其中木工8人,辅助工2人,电工2人。6成品保护6.1轻钢骨架及罩面板安装应注意保护顶棚内的各种管线、玻璃棉及电热膜等,吊杆、龙骨不准固定在通风管道及其他设备上。6.2轻钢骨架、罩面板、电热膜及其他材料在入场存放、使用过程中要严格管理,保证不变形、不受潮、不生锈、不损坏等。6.3已施工完毕的地面、墙面、窗台、门窗等应注意保护,防止污损。6.4为了保护成品,保温材料、电热膜、罩面板安装必须在棚内管道、预埋件、各种线路、试水等一切工序全部完成验收后进行。7质量保证措施7.1为了保证施工工程质量,应以施工图纸和现行的有关技术规范、规程、工艺和验评标准为依据,并严格遵照执行,以

11、样板为手段,对施工质量实行有效控制,每道工序均先行做出样板,经各有关单位检查认可后再按样板大面积施工。7.2每道工序必须进行书面交底,让每一个施工人员做到心中有数,按照技术交底进行施工。7.3所有进场材料的规格、型号、质量等必须符合图纸设计要求及有关规范规定,证件齐全,材料进场后按照规范规定要求进行复试检测,合格后方可使用。7.4施工注意事项(1)施工前应将顶棚内所有灯具、吊扇的电线、固定件等施工完毕,各种管道等施工完毕,做到不影响电热膜施工。(2)安装前,从包装中取出的电热膜应通电试验,放置时不要折、压,较长时间不用的应重新包装保存,以免损坏。(3)电热膜在安装时,不允许在现场切、裁,以保证

12、接头、封口的性能及质量。(4)在有可能钻孔,钉钉的地方不要安装电热膜,以防触电和损坏电热膜。(5)安装时,电热膜的“白边”为安装区域,“钉孔”距加热区域应大于10mm ,同时,电热膜不能跨越障碍物。(6)家具、灯具等不能覆盖电热膜,应保持最小0.1m 的间距。(7)电热膜安装要注意保持其饰面材料与电热膜的紧密、无间隙接触,以防止空气层形成的热阻削减低温辐射效果。(8)配电线路及电线保护管的敷设和安装应符合国家现行的有关标准、规范的规定。(9)安装后要认真检查所有线路及元件,合格后要通电72小时进行预热试运行,潮湿的房间要适当延长预热时间。主要工序质量控制见附表二。8职业健康安全措施8.1参加施

13、工人员应坚守岗位,严禁酒后操作,机械操作人员必须身体健康,并经专业培训合格,学员不得独立操作。8.2凡患有高血压、心脏病等不适宜高空作业的人员不得从事高空作业。8.3吊顶工程的脚手架搭设应符合建筑施工安全标准。8.4脚手架上堆料量不得超过规定荷载,跳板应用铁丝绑扎固定,不得有探头板。顶棚高度超过3m应搭设满堂红脚手架,跳板下应设置安全网。8.5工人操作应戴安全帽,高空作业应系安全带。8.6使用电动工具时,应戴绝缘手套,用电应符合有关技术规范规定及要求。8.7电工、电气焊等特殊工种的施工人员应持证上岗,应按规定配备健康劳动保护用品及设施。8.8裁剪及铺放玻璃棉等保温材料的施工人员,应按规定配备健

14、康劳动保护用品。9环境保护措施9.1施工材料应符合民用建筑工程室内环境污染控制规范GB503252001的规定要求。9.2在施工过程中应防止噪声污染,在施工场界噪声敏感区域应选择使用低噪声的设备,或采取其它降低噪声的措施。9.3有噪声的电动工具应在规定的作业时间内施工,防止噪声污染、扰民。9.4施工现场必须工完场清,施工垃圾要集中堆放,严禁将垃圾随意堆放或抛撒。施工垃圾应由合格消纳单位组织消纳,严禁随意消纳。9.5清理施工现场时,严禁将垃圾杂物从窗口、洞口、阳台等处采取抛撒运输方式,以防止造成粉尘污染。9.6施工现场应设立合格的卫生环保设施,厕所设置成水冲式并建有化粪池,严禁随处大小便。食堂处

15、应设有隔油池,施工生活污水未经处理不得随意排放。9.7清修机械时,废弃的棉纱等应集中回收,严禁随意丢弃或燃烧处理。9.8施工单位应遵守有关环境保护的法律法规,并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害。10技术经济效益低温辐射电热膜供暖是一种新型的供暖产品,在施工中,易于控制施工质量。采用小流水段施工作业,能够加快施工进度,节省了顶棚抹灰工程量,降低了工程成本,施工质量可靠,适宜冬季施工。11工程实例在2001年天津滨海职业学院生活区工程施工中全部采用了低温辐射电热膜供暖,由于采用本工法,收到了很好的效益,保证了工期和质量,受到了建设单位和监理单位的好评。每班组主要机具配备一览表 附表一序号机械设备名称规格型号定额功率数量性能备注1电园锯5008B1.4kW1良好2角磨机9523NB0.54kW1良好3电动自动螺丝钻FD-788HV0.5kW3良好4手电钻JIZ-SDG-10A0.43kW2良好5电焊机BX6-1200.28kW1良好6砂轮切割机
