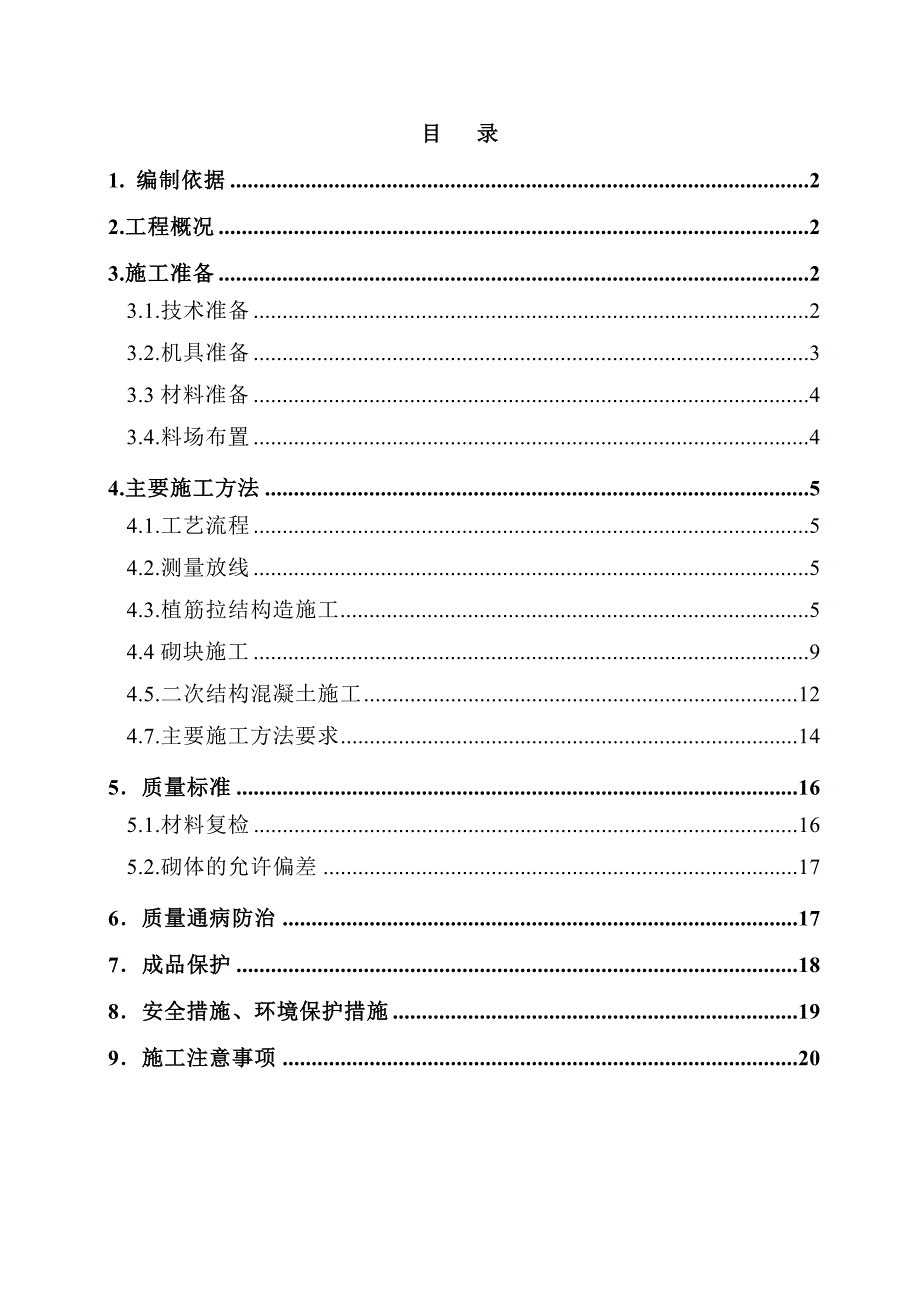

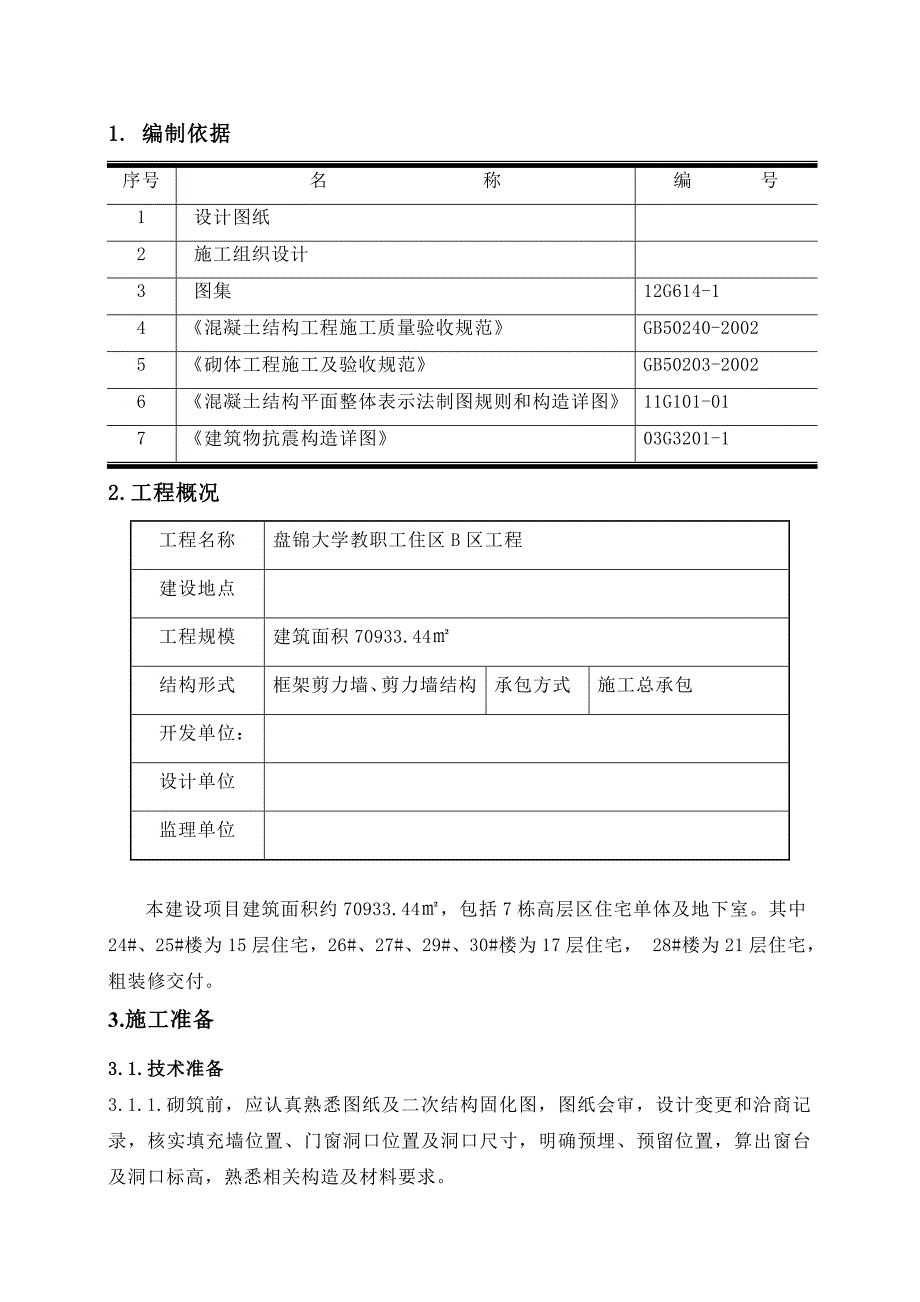

1、目 录1. 编制依据22.工程概况23.施工准备23.1.技术准备23.2.机具准备33.3材料准备43.4.料场布置44.主要施工方法54.1.工艺流程54.2.测量放线54.3.植筋拉结构造施工54.4砌块施工94.5.二次结构混凝土施工124.7.主要施工方法要求145质量标准165.1.材料复检165.2.砌体的允许偏差176质量通病防治177成品保护188安全措施、环境保护措施199施工注意事项201. 编制依据序号名 称编 号1设计图纸2施工组织设计3图集12G614-14混凝土结构工程施工质量验收规范GB50240-20025砌体工程施工及验收规范GB50203-20026混凝土
2、结构平面整体表示法制图规则和构造详图11G101-017建筑物抗震构造详图03G3201-12.工程概况工程名称盘锦大学教职工住区B区工程建设地点 工程规模建筑面积70933.44结构形式框架剪力墙、剪力墙结构承包方式施工总承包 开发单位： 设计单位 监理单位 本建设项目建筑面积约70933.44，包括7栋高层区住宅单体及地下室。其中24#、25#楼为15层住宅，26#、27#、29#、30#楼为17层住宅， 28#楼为21层住宅，粗装修交付。3.施工准备3.1.技术准备3.1.1.砌筑前，应认真熟悉图纸及二次结构固化图，图纸会审，设计变更和洽商记录，核实填充墙位置、门窗洞口位置及洞口尺寸，明

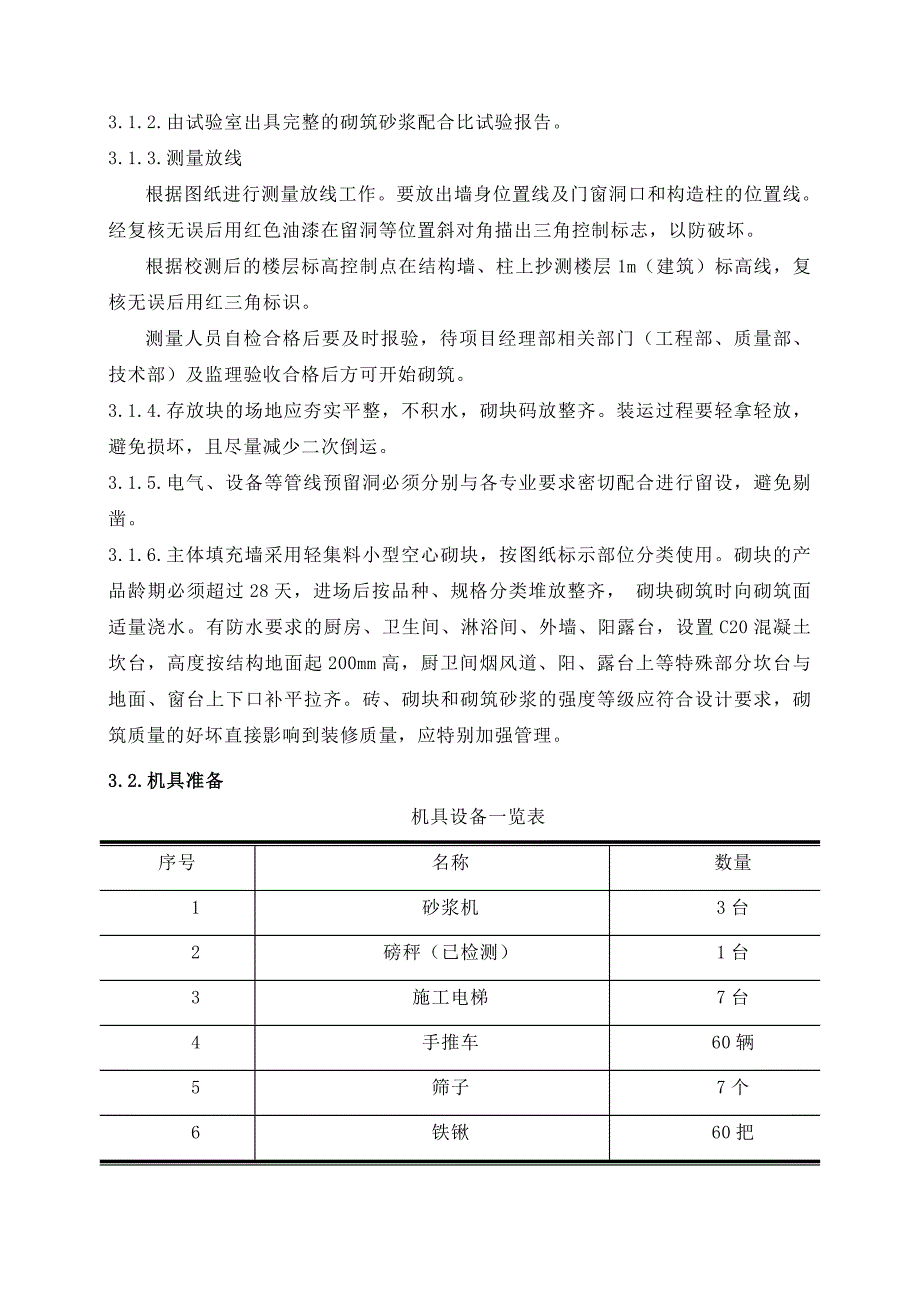

3、确预埋、预留位置，算出窗台及洞口标高，熟悉相关构造及材料要求。3.1.2.由试验室出具完整的砌筑砂浆配合比试验报告。3.1.3.测量放线根据图纸进行测量放线工作。要放出墙身位置线及门窗洞口和构造柱的位置线。经复核无误后用红色油漆在留洞等位置斜对角描出三角控制标志，以防破坏。根据校测后的楼层标高控制点在结构墙、柱上抄测楼层1m（建筑）标高线，复核无误后用红三角标识。测量人员自检合格后要及时报验，待项目经理部相关部门（工程部、质量部、技术部）及监理验收合格后方可开始砌筑。3.1.4.存放块的场地应夯实平整，不积水，砌块码放整齐。装运过程要轻拿轻放，避免损坏，且尽量减少二次倒运。3.1.5.电气、设
4、备等管线预留洞必须分别与各专业要求密切配合进行留设，避免剔凿。3.1.6.主体填充墙采用轻集料小型空心砌块，按图纸标示部位分类使用。砌块的产品龄期必须超过28天，进场后按品种、规格分类堆放整齐， 砌块砌筑时向砌筑面适量浇水。有防水要求的厨房、卫生间、淋浴间、外墙、阳露台，设置C20混凝土坎台，高度按结构地面起200mm高，厨卫间烟风道、阳、露台上等特殊部分坎台与地面、窗台上下口补平拉齐。砖、砌块和砌筑砂浆的强度等级应符合设计要求，砌筑质量的好坏直接影响到装修质量，应特别加强管理。3.2.机具准备机具设备一览表序号名称数量1砂浆机3台2磅秤（已检测）1台3施工电梯7台4手推车60辆5筛子7个6铁
5、锹60把7灰桶70个8皮数杆50个9三级箱15个10混凝土搅拌机3台3.3材料准备材料要求：填充墙砌块和砂浆、成品墙板（砌块容重单位：KN/m）3.4.料场布置砌块在现场分规格进行堆放，堆垛上设立标志牌，标志牌注明砌块厂家、类型、规格、使用部位、检验状态等，堆放高度不得超过1.5m。运输、装卸过程中，严禁抛掷和倾倒。准备足够的塑料薄膜，在下雨前要对砌块进行覆盖保护。现场设立砌筑砂浆搅拌站和相关原材堆场。砂堆场用C15混凝土硬化，并用砖三面围砌；水泥要存放在库房中以防止水泥受潮；搅拌机要做搭设防护棚，同时起到保温隔音的作用。所有计量器具必须具有经检定的有效标识。磅秤下面及周围的砂石清理干净，计量
6、器具要灵敏可靠，有专人称量调试，每一工作班正式称量前，要对计量设备进行零点校验。在搅拌台处要挂牌，标明砂浆配合比、每罐材料的投入量。每一工作班都要进行含水率的测定，当含水率有显著变化时，要增加测定次数，依据检测结果及时调整水和砂的用量。搅拌台建成后需经总包验收后方可投入使用。材料的垂直运输采用施工电梯和塔吊，水平运输采用手推车。料场和机械的布置见施工组织设计中的附图。4.主要施工方法4.1.工艺流程楼面测量放线 验线构造柱、墙体拉结筋固定 植筋、拉拔试验隔墙砌筑（水电管预埋） 构造柱、过梁钢筋绑扎、支模 浇筑混凝土 拆模清理、混凝土养护 质量验收。4.2.测量放线楼面隔墙测量放线时应按结构施工
7、时主轴控制线进行，应保证各轴线间的水平距离相等且方正。平面控制时应在楼面上弹出墙身线、构造柱位置线、墙面上水电预留洞口的位置线，相对应的构造柱与顶面梁板的位置采用挂垂直线的方法进行控制。高度控制时应根据建筑标高0.5米或1.0米线进行控制，垂直墙或柱上应标出各道拉结筋、门窗过梁的位置线，保证本单元标高相等。皮数杆上除此内容外，在各拉结筋位置线之间应标出砌块的皮数（三皮）。4.3.植筋拉结构造施工 4.3.1.植筋技术要求构造柱、墙体拉结筋等与主体结构的拉结采用植筋时做法如下:由植筋单位提供相关技术文件及施工现场的技术指导工作，材料选用合格植筋胶，并配备钻孔机械、清孔工具等。植筋胶适用环境温度范
8、围：-400C600C，本工程结构混凝土强度等级为C25、C30，主要植筋规格为B12、6。植筋胶力学性能及植筋主要技术参数如下表：植筋胶力学性能一览表序号项目单位试验结果备注1抗压强度Mpa602抗折强度Mpa203剪切强度Mpa354粘接强度胶泥/砼C20Mpa75胶泥/普通圆钢Mpa116胶泥/螺纹钢Mpa167振动疲劳万次8008容重g/cm31.9-2.2植筋技术参数一览表序号钢筋直径（mm）钻孔深度（mm）钻孔直径（mm）平均抗拔力（KN ）1690109.52101301622.53B121602034主要施工方法:钻孔：锚固钢筋时，在基材上用电锤或其它钻孔设备钻出符合要求的孔径
9、。清孔：孔内粉尘用毛刷或风机反复清刷至少三遍以上。注胶：按100：2.5-4的比例将植筋胶和固化剂用油灰刀或其他工具迅速均匀的拌合，随之填入孔内，立即插入钢筋待其固化。植筋：将钢筋插入孔内（可用旋转或冲的方法），在胶固化前禁止扰动钢筋，以免影响锚固效果。其他注意事项详见植筋胶使用说明。4.3.2.构造柱的设置构造柱的位置按二次结构固化图布置。1、二次结构采用图集12G614-1取消原图集，12G614-1说明5.4.3中，当有门窗洞口的填充墙尽端至门窗洞口边距离240mm时，采用C20细石混凝土浇筑，内配两根12钢筋到顶部，加S筋，间距200mm；相邻两根构造柱之间的墙体200mm时，采用两根
10、合并成一根通柱设置，配筋不变。2、图集12G614-1说明6.10.2，墙体与构造柱连接处设置构造柱，构造柱设置按直槎配合拉结筋组合设置，长度按700mm施工；3、结构设计说明第七条砌体填充墙、第5条中：本工程除注明者外，构造柱均为GZ-1，截面为墙宽240，内配钢筋4B126200/250，采用C20细石混凝土；在上下楼层梁相应位置各预留4B12与构造柱纵筋链接，构造柱与填充墙交接处，应设墙体拉筋，按下图，施工时先砌墙后浇构造柱。 4、90mm厚砌筑墙转角、丁字处构造柱做法：5、门窗抱框柱施工与否及做法的确认：门窗洞口不设抱框柱，设置预制C25混凝土砌块且每侧不少于3块（间距600且400m
11、m）；4.3.3.填充墙拉结筋设置按二次结构固化图布置，结构图说明中墙体拉结筋原500mm间距改为600mm，地下室250mm厚墙体设36拉结筋，长度按700mm施工，起步筋从结构地面算起。4.3.4.过梁的设置过梁的截面尺寸及配筋见下表。砌体洞口净宽不小于700时，应采用钢筋混凝土梁，1、当洞顶距梁底净高ha小于h+120时，改用下挂板代替过梁，下挂板宜后浇，见下图；2、当洞侧与柱、抗震墙距离小于过梁支撑长度a时，柱、墙应在相应位置预留连接钢筋。过梁表：空心砌块外墙窗台处，设置现浇钢筋混凝土带，截面为墙厚60（外侧）80（内侧）,留置标高以内侧为标准，水平拉筋6200，混凝土带两端各伸入砌体
12、内不小于150mm；4.3.5混凝土坎台有防水要求的厨房、卫生间、淋浴间、外墙、阳露台，设置C20混凝土坎台，高度按结构地面起200mm高，厨卫间烟风道、阳、露台上等特殊部分坎台与地面、窗台上下口补平拉齐。4.3.6斜砌图集12G614-1说明6.8，砌筑至梁板底部时，要求墙体砌筑不小于7天且上层砌筑完成后，方可采用斜砌方式补砌挤紧，斜砌起始、交接处采用C20细石预制混凝土角块补砌；顶层平砌至距梁板底处1520mm，采用聚氨酯发泡填充。4.3.7其他节点1、水电预留洞口以设计说明和机电固化图为准，遇暗埋预留管集中处或管径较大等部位时，该部位采用C20细石钢筋混凝土板墙，配筋为8250双层双向钢
13、筋网片；2、遇热水器、管井、电视等位置砌筑实心砖条带；3、楼梯间防火分区等隔墙按达到3小时耐火极限设置，采用加气混凝土砌块；4、电梯井道后背处洞口采用实心砖砌筑，并按电梯图纸设置圈梁，施工前必须经设计院确认方可施工。4.4砌块施工4.4.1.工艺流程施工准备（包括放线、植筋（一周后做拉拔试验）、立皮数杆、湿润楼面）排砖撂底砌砖 支模板 混凝土浇筑自检及评定质量验收。4.4.2.隔墙施工技术要求4.4.2.1.轻集料混凝土空心砌块、加气混凝土砌块进场后由试验员按规定进行取样，同时检查外观、规格是否符合标准规定（尺寸偏差：长度、宽度、高度一等品时均为2，长度、宽度、高度合格品时均为3），合格后方可
14、使用在工程上。现场砌块应按规格、密度等级、强度等级、质量等级分批码放整齐，地面平整，码放高度不得超过2m。轻集料混凝土空心砌块、加气砼砌块用手推车水平运输，装卸砌块严禁碰撞、抛扔、应轻拿轻放，要排列整齐，堆放场地应有防雨、防潮及排水措施，加气砼砌块的龄期应大于28天。墙宽120mm的墙一次性浇筑高度不可超过1500mm。4.4.2.2.制备砂浆：砂浆的配合比应经试验确定，采用M5水泥砂浆、混合砂浆砌筑。应采用重量比，水泥计量精确度控制在2%以内，砂子计量精确度控制在5%以内。砂浆搅拌时，先倒砂子、水泥，最后加水，搅拌时间以2分钟为宜。用灰槽存放砂浆，保证砂浆的和易性，砂浆稠度为70mm。砂浆应随拌随用，拌成后3小时内使用完毕，严禁使用过夜砂浆。上口砌筑至斜砌部位时需停留2周紧再进行填充。4.4.2.3. 轻集料小型空心砌块、加气混凝土砌块施工前将楼面清理干净，剔除表面灰浆，每层楼层要在地面弹出墙身线，及门窗洞口位置线，经复核符合图纸要求后方可进行下道工序。砌筑隔墙时，按墙宽尺寸，砌块的规格尺寸进行排列摆块。不够整块的可以割锯成需要的尺寸，但不得小于砌块长度的1
