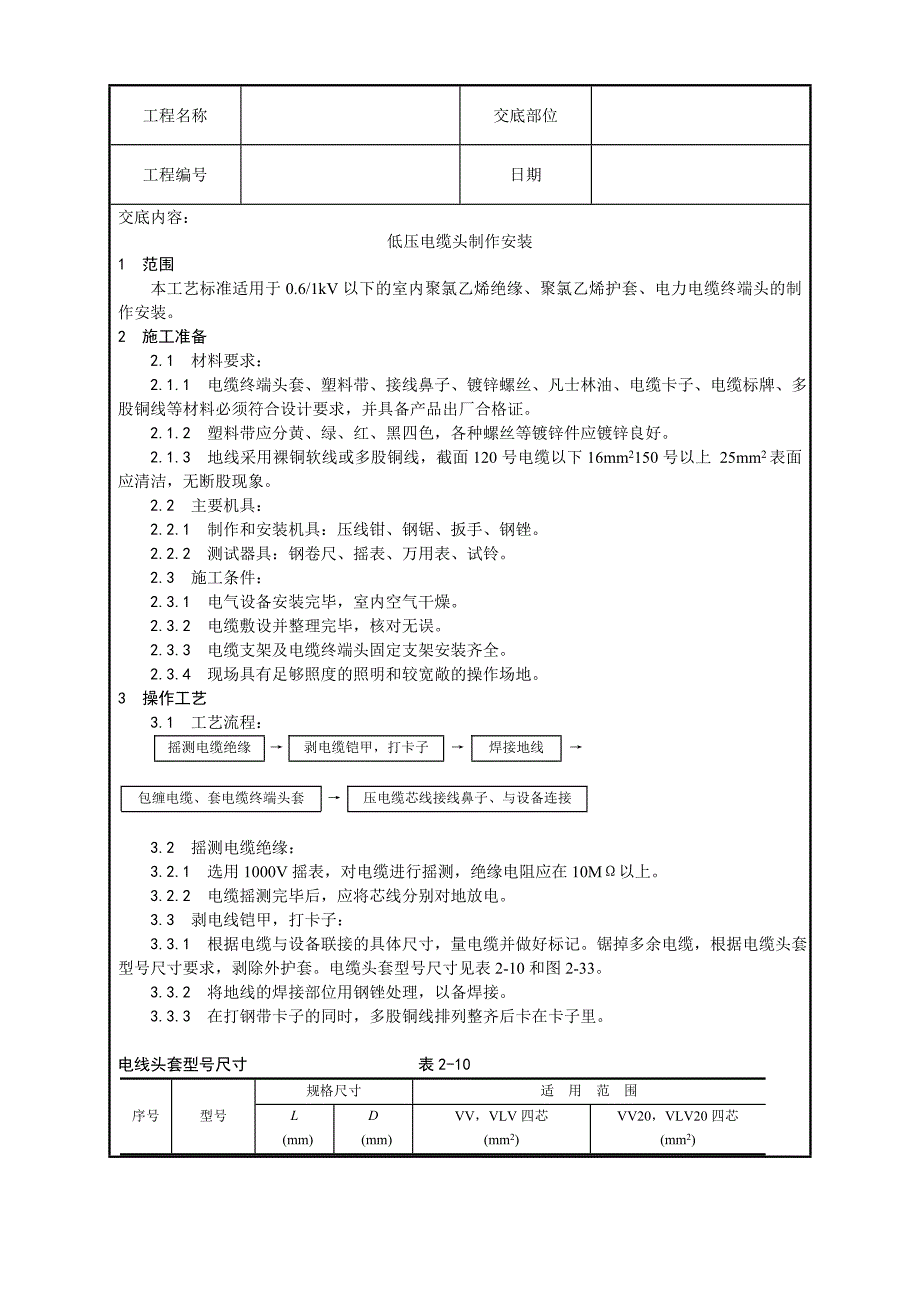

低压电缆头制作安装施工工艺.doc_第1页
第1页 / 共3页

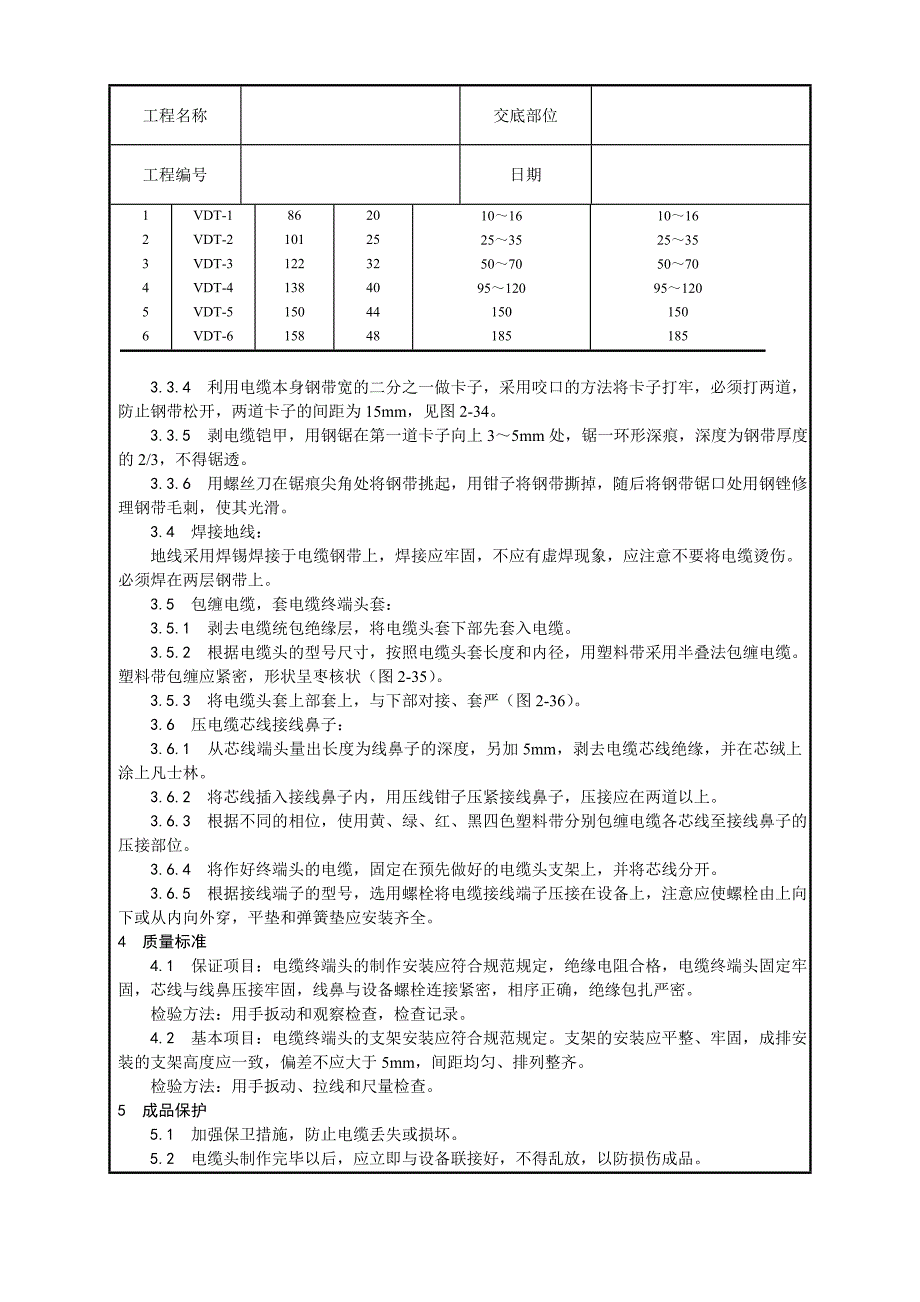

低压电缆头制作安装施工工艺.doc_第2页
第2页 / 共3页

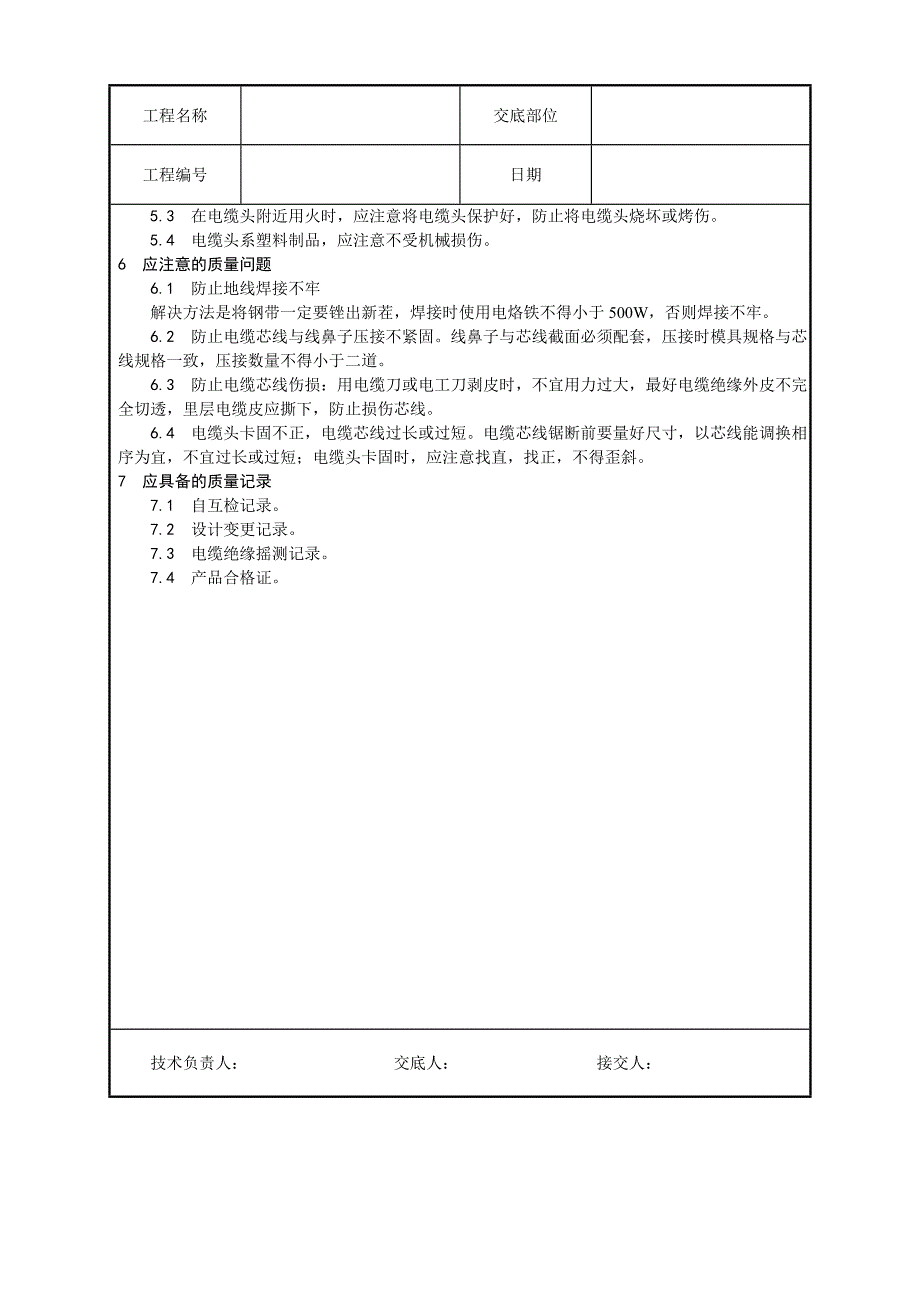

低压电缆头制作安装施工工艺.doc_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《低压电缆头制作安装施工工艺.doc》由会员分享,可在线阅读,更多相关《低压电缆头制作安装施工工艺.doc(3页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容:低压电缆头制作安装1 范围 本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。2 施工准备 2.1 材料要求: 2.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求,并具备产品出厂合格证。 2.1.2 塑料带应分黄、绿、红、黑四色,各种螺丝等镀锌件应镀锌良好。 2.1.3 地线采用裸铜软线或多股铜线,截面120号电缆以下16mm2150号以上 25mm2表面应清洁,无断股现象。 2.2 主要机具: 2.2.1 制作和安装机具:压线钳、钢锯、扳手、钢锉。

2、 2.2.2 测试器具:钢卷尺、摇表、万用表、试铃。 2.3 施工条件: 2.3.1 电气设备安装完毕,室内空气干燥。 2.3.2 电缆敷设并整理完毕,核对无误。 2.3.3 电缆支架及电缆终端头固定支架安装齐全。 2.3.4 现场具有足够照度的照明和较宽敞的操作场地。3 操作工艺 3.1 工艺流程:摇测电缆绝缘剥电缆铠甲,打卡子焊接地线包缠电缆、套电缆终端头套压电缆芯线接线鼻子、与设备连接 3.2 摇测电缆绝缘: 3.2.1 选用1000V摇表,对电缆进行摇测,绝缘电阻应在10M以上。 3.2.2 电缆摇测完毕后,应将芯线分别对地放电。 3.3 剥电线铠甲,打卡子: 3.3.1 根据电缆与设

3、备联接的具体尺寸,量电缆并做好标记。锯掉多余电缆,根据电缆头套型号尺寸要求,剥除外护套。电缆头套型号尺寸见表2-10和图2-33。 3.3.2 将地线的焊接部位用钢锉处理,以备焊接。 3.3.3 在打钢带卡子的同时,多股铜线排列整齐后卡在卡子里。 电线头套型号尺寸 表2-10规格尺寸适 用 范 围序号型号L (mm)D (mm)VV,VLV四芯(mm2)VV20,VLV20四芯(mm2)123456VDT-1VDT-2VDT-3VDT-4VDT-5VDT-6861011221381501582025324044481016253550709512015018510162535507095120

4、150185 3.3.4 利用电缆本身钢带宽的二分之一做卡子,采用咬口的方法将卡子打牢,必须打两道,防止钢带松开,两道卡子的间距为15mm,见图2-34。 3.3.5 剥电缆铠甲,用钢锯在第一道卡子向上35mm处,锯一环形深痕,深度为钢带厚度的2/3,不得锯透。 3.3.6 用螺丝刀在锯痕尖角处将钢带挑起,用钳子将钢带撕掉,随后将钢带锯口处用钢锉修理钢带毛刺,使其光滑。 3.4 焊接地线: 地线采用焊锡焊接于电缆钢带上,焊接应牢固,不应有虚焊现象,应注意不要将电缆烫伤。必须焊在两层钢带上。 3.5 包缠电缆,套电缆终端头套: 3.5.1 剥去电缆统包绝缘层,将电缆头套下部先套入电缆。 3.5.

5、2 根据电缆头的型号尺寸,按照电缆头套长度和内径,用塑料带采用半叠法包缠电缆。塑料带包缠应紧密,形状呈枣核状(图2-35)。 3.5.3 将电缆头套上部套上,与下部对接、套严(图2-36)。 3.6 压电缆芯线接线鼻子: 3.6.1 从芯线端头量出长度为线鼻子的深度,另加5mm,剥去电缆芯线绝缘,并在芯绒上涂上凡士林。 3.6.2 将芯线插入接线鼻子内,用压线钳子压紧接线鼻子,压接应在两道以上。 3.6.3 根据不同的相位,使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。 3.6.4 将作好终端头的电缆,固定在预先做好的电缆头支架上,并将芯线分开。 3.6.5 根据接线端子

6、的型号,选用螺栓将电缆接线端子压接在设备上,注意应使螺栓由上向下或从内向外穿,平垫和弹簧垫应安装齐全。4 质量标准 4.1 保证项目:电缆终端头的制作安装应符合规范规定,绝缘电阻合格,电缆终端头固定牢固,芯线与线鼻压接牢固,线鼻与设备螺栓连接紧密,相序正确,绝缘包扎严密。 检验方法:用手扳动和观察检查,检查记录。 4.2 基本项目:电缆终端头的支架安装应符合规范规定。支架的安装应平整、牢固,成排安装的支架高度应一致,偏差不应大于5mm,间距均匀、排列整齐。 检验方法:用手扳动、拉线和尺量检查。5 成品保护 5.1 加强保卫措施,防止电缆丢失或损坏。 5.2 电缆头制作完毕以后,应立即与设备联接

7、好,不得乱放,以防损伤成品。 5.3 在电缆头附近用火时,应注意将电缆头保护好,防止将电缆头烧坏或烤伤。 5.4 电缆头系塑料制品,应注意不受机械损伤。6 应注意的质量问题 6.1 防止地线焊接不牢 解决方法是将钢带一定要锉出新茬,焊接时使用电烙铁不得小于500W,否则焊接不牢。 6.2 防止电缆芯线与线鼻子压接不紧固。线鼻子与芯线截面必须配套,压接时模具规格与芯线规格一致,压接数量不得小于二道。 6.3 防止电缆芯线伤损:用电缆刀或电工刀剥皮时,不宜用力过大,最好电缆绝缘外皮不完全切透,里层电缆皮应撕下,防止损伤芯线。 6.4 电缆头卡固不正,电缆芯线过长或过短。电缆芯线锯断前要量好尺寸,以芯线能调换相序为宜,不宜过长或过短;电缆头卡固时,应注意找直,找正,不得歪斜。7 应具备的质量记录 7.1 自互检记录。 7.2 设计变更记录。 7.3 电缆绝缘摇测记录。 7.4 产品合格证。技术负责人: 交底人: 接交人:
