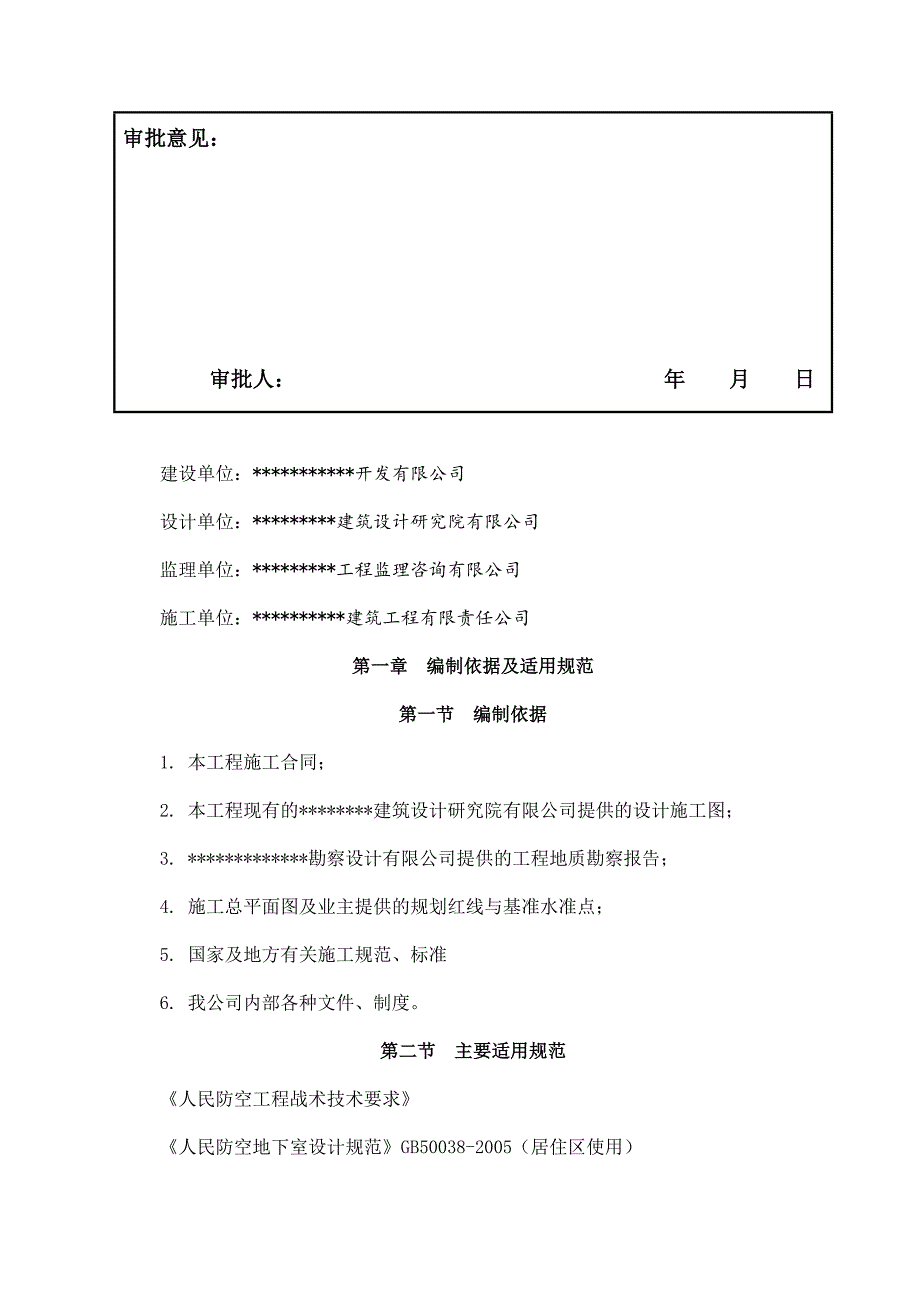

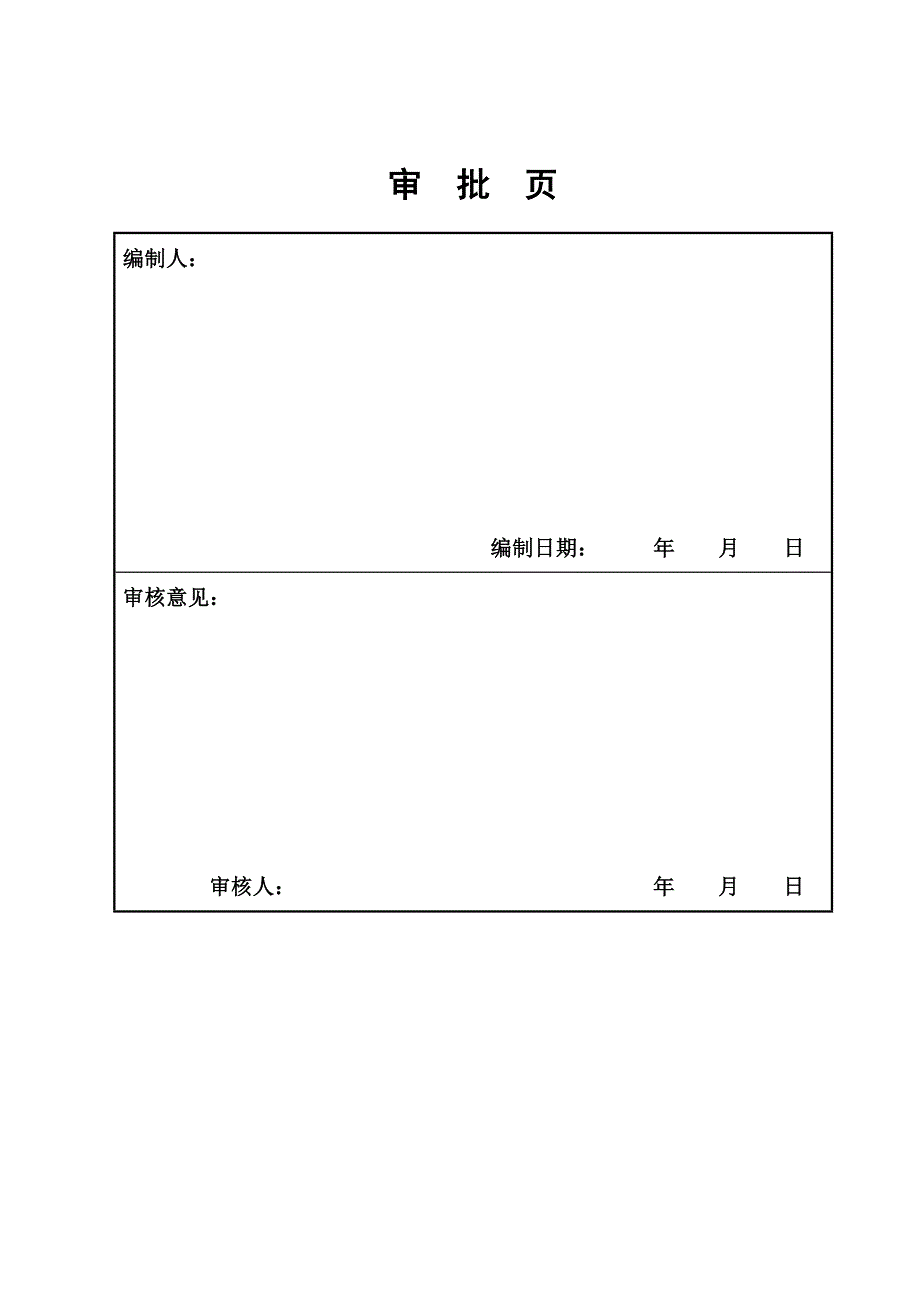

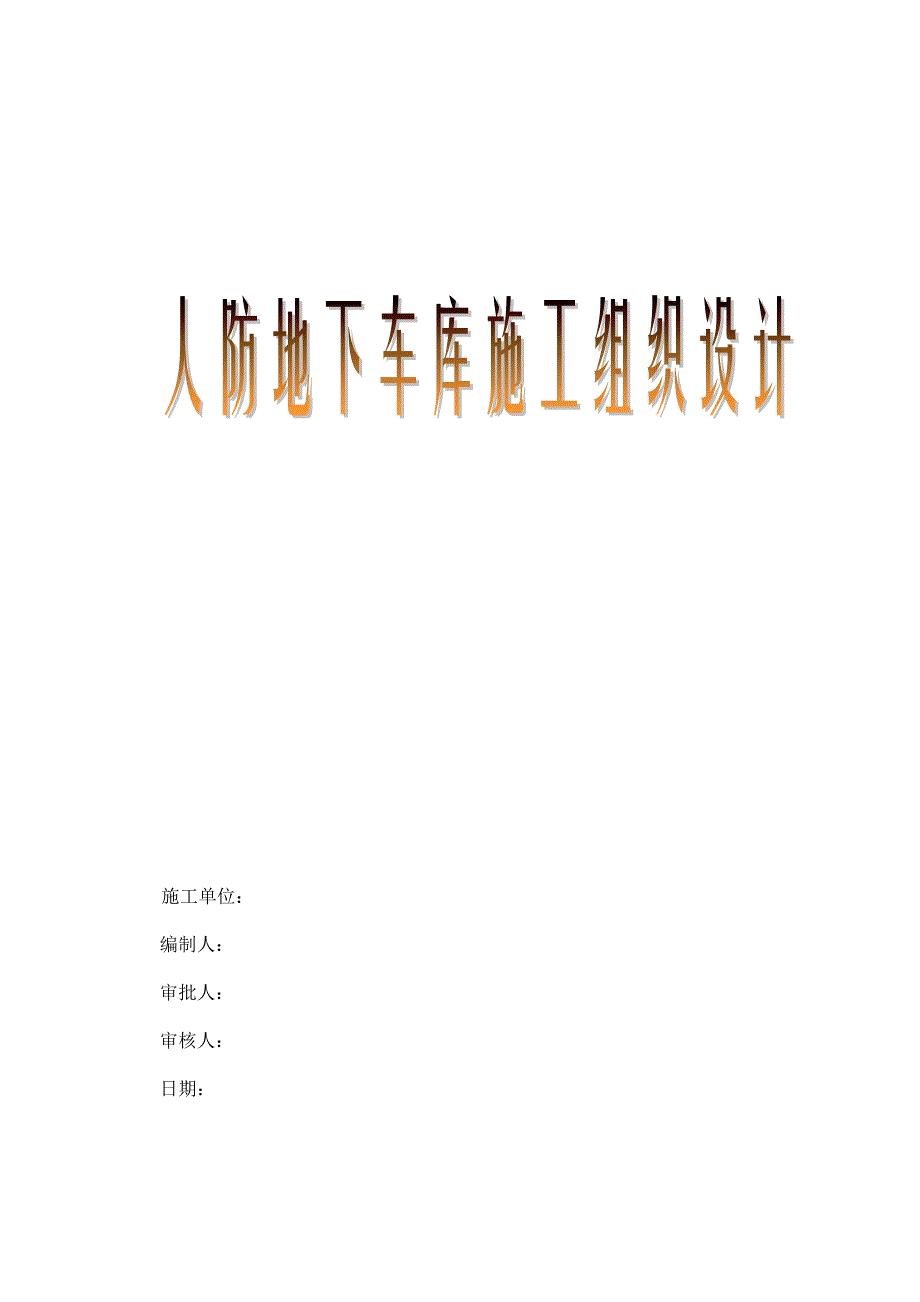

1、施工单位：编制人：审批人：审核人：日期：审 批 页编制人：编制日期： 年 月 日审核意见：审核人： 年 月 日审批意见：审批人： 年 月 日建设单位：*开发有限公司设计单位：*建筑设计研究院有限公司 监理单位：*工程监理咨询有限公司 施工单位：*建筑工程有限责任公司第一章 编制依据及适用规范第一节 编制依据1. 本工程施工合同；2. 本工程现有的*建筑设计研究院有限公司提供的设计施工图；3. *勘察设计有限公司提供的工程地质勘察报告；4. 施工总平面图及业主提供的规划红线与基准水准点；5. 国家及地方有关施工规范、标准 6. 我公司内部各种文件、制度。第二节 主要适用规范 人民防空工程战术技术
2、要求人民防空地下室设计规范GB50038-2005（居住区使用）人民防空工程防护功能平战转换设计标准RFJ1-98人民防空工程防化设计规范RFJ1-97地下工程防水技术规范GB50108-2008人民防空工程设计防火规范GB50098-2009（2009年版）民用建筑设计通则GB50352-2005建筑设计防火规范GB50016-2006汽车库，修车库，停车场设计防火规范GB50067-97汽车库建筑设计规范JCJ100-98建筑现场临时用电安全技术规范JGJ46-88钢筋焊接及验收规程JGJ18-96建筑给水排水及采暖工程施工质量GB50242-2002建筑电气安装工程施工质量验收规范GB5
3、0303-2002第二章 工程概况第一节 概 述本工程为*住宅小区人防地下车库，位于*住宅小区院内。总建筑面积5418平方米。设计使用年限50年（以主体结构确定）。本工程为地下一层，功能为汽车库，停车位128辆，战时为二等人员掩蔽部，掩蔽人数3400人，建筑层高3.400m。本工程防火等级为一类，耐火等级为一级，防水等级为二级。机构类型为砖混结构，抗震设防烈度7度。1.设计标高本工程标高由现场定。标高以米为单位，总平面图尺寸一米为单位，其他尺寸以毫米为单位。2.防护及防化设计工程为单建甲类人防工程，人防工程类别和防护等级：防护类别为乙类，抗力级别常6级，防化等级丙类，平时功能汽车库，战时功能二
4、等人员掩蔽部。工程分4个防护单元，共设有8个出入口，其中3号、4号、5号、7号为主要出入口，其他为次要出入口。工程战时按清洁、隔绝、滤毒三种通风方式设计，战时使用的风机及设备等平时应预留位置。防护密闭门、密闭门竣工前必须安装完毕。上述门前的普通门或其他装饰物临战前拆除。所有穿越外部围护结构的管线必须按各专业图纸做好防护密闭及防水处理。供平时使用战时封堵的洞口应按设计要求预埋各种铁件、预留地槽，并用与所在位置相同的材料装饰起来。所有防护密闭门、密闭口应预埋安装吊钩。另外，还有预留洞和口部集水坑盖板。3.建筑防火设计工程划分为二个防火区。防火门须在有专业资质的厂家订制，防火卷帘应安装在建筑的承重构
5、件上。4.地下室防水设计地下室防水采用钢筋混凝土结构自防水和外防水相结合，自防水采用DX-高效钢筋混凝土防水剂或RF纤维膨胀剂，水中7d限制膨胀率0.025%，28d限制膨胀率0.10%；空气中21d限制膨胀率-0.020%。外防水采用DX-聚合物水泥基防水涂料，抗渗等级S8。5.内装修工程凡设有排水沟、集水井的房间应做找坡层，图中未注明整个房间做坡度者，均在集水井周围1m范围内做0.5-1%坡度坡向集水井。除镀锌铁件外，其余铁件均需刷两道防锈漆，预埋木砖均须满涂防腐沥青。防护密闭门、密闭门需再刷两道蓝灰色面漆。第三章 施工部署一、施工工艺流程部署 1、施工工艺工程测量、定位放线基坑开挖（基坑
6、围护）垫层投点放线底板钢筋绑扎柱、墙钢筋插筋砼浇筑砼养护柱、墙钢筋绑扎、钢管排架搭设柱、墙钢筋隐蔽工程验收柱、墙模板安装梁、板模板安装梁、板钢筋绑扎钢筋隐蔽工程验收混凝土浇筑养护循环砌体施工顶板工程门窗工程装饰工程（安装工程穿插）扫尾工程竣工验收2、施工工艺部署2.1 工程测量、定位水准点引测有专人负责，并经专业测量人员复核后报请业主和监理验收。2.2仔细、谨慎选择、认证围护方案，报设计、业主监理批准后施行。2.3 土方工程：根据基础开挖深度及土方施工工期要求，采用机械挖土。挖到比设计标高高20厘米处采用人工修土，土方全部外运。挖土机采用PC400的反铲挖土机及小容量挖机相配合的方案。2.4
7、模板工程：剪力墙模板全部采用九夹板，排架支撑采用48X3.5钢管，排架间距750X750mm。2.5 砼工程：本工程均采用泵送商品砼。根据要求严格控制砼塌落度，严禁往砼搅拌车内加水，塔落度控制在143cm。 2.6钢筋工程：充分利用场内空间，合理流水作业。以现场制作为主。竖向钢筋16接头采用电渣压力焊。其余采用闪光对焊或电弧焊。小规格采用绑扎搭接。2.7 脚手架工程：外脚手架采用挑脚手架，挡笆板扣绿色密目安全网封闭围护。2.8 砌体工程、水电等安装工程随砼结构穿插施工。3.大型施工机械、周转材料配备部署3.1 本工程所需大型施工机械由公司机械部统一调配，提供工程顺利进行的机械保证。3.2 本工
8、程大型施工机械采用1台QTZ50塔吊施工。3.3 一进场即打塔吊基础底座，浇塔吊基础砼，待砼强度达到后即安装塔吊，充分利用大型机械，实行施工机械化。5.4 为保证施工进度，现场配置足够的周转材料，根据现场作相应调整。3.5 大型施工机械一览表序号名称规格单位数量1混凝土搅拌机350L台12砂浆搅拌机台13插入式振动器50/ 30台44氧气乙炔设备台15交流弧焊机NSA4-300台26砂轮切割机台17钢筋切断机台28钢筋弯曲机台29钢筋碰焊机台310114、项目管理人员及劳动力部署4.1项目经理部的建立和施工队伍的选择4.1.1项目经理部除选派一级项目经理担任外，另配备二名项目副经理，并相应配备
9、领导班子和对应的职能部室，建立健全各项规章制度，在项目部的统一指挥下开展工作，完成各自的生产任务。4.1.2施工队伍的选择及各工种人数的配备由项目经理部根据施工项目及工期要求确定，施工队伍在公司内部择优组合，实行合同制管理，项目经理部要组织施工人员学习及培训，以提高业务人员的管理水平和施工人员的实际操作水平。5、劳动力资源配备5.1本工程劳动力分布面大，多种工种配合施工要求高，各个施工阶段的用工量大，针对以上特点，我项目部抽调技术水平高、作业能力强的施工队伍，以满足本工程劳动力组织的需要。同时，根据项目部根据施工班组技术特长，进行统一调配，合理安排工作，组织各施工段之间的流水作业，同时下达各专
10、业施工班组任务单，推行经济承包责任制。经测算，本工程劳动力高峰将达到130人。5.2 对作业人员素质控制5.2.1定期对项目施工人员进行规范、规程、工序工艺、标准计量、检验等质量管理基础知识培训、考核，开展技术知识、质量意识、文明施工、安全生产等各方面的教育。5.2.2树立为“用户服务”和“下道工序就是用户”的思想，严格按照工艺规范操作，使每个操作人员做到不合格工序不进入下道工序的施工。7.2.3项目经理部的管理人员都必须具有相应的专业技术等级职称和上岗证书。5.2.4对分包单位人员进行技术等级复核，并对操作人员进行技能抽检。特殊工种必须持有相应的技术等级证书方能上岗操作。5.2.5一旦发生质
11、量事故，必须追究有关人员的相关责任，轻者进行思想教育、经济惩罚；重者调离工作岗位。6.3劳动力配备计划6.3.1根据工期要求，针对各阶段交叉施工的工程量与各技术工种需求的实际情况，科学、合理配备适当的劳动力，使平行流水立体交叉的施工作业流程得到充分保证。6.3.2施工阶段加强劳动力的管理和均衡调度，充分发挥现场管理组织指挥的作用，提高劳动效率。6.4劳动力需用量按施工计划考虑：6.4.1劳动力的来源：本工程所需要劳动力原则上使用项目部原基本队伍，不搞分包。6.4.2劳动力配备计划（见劳动力配备计划表）第二节 施工现场平面布置1、布置原则1.1根据本工程的施工特点，进行科学动态管理现场，施工现场
12、平面布置须按各阶段的实际情况进行合理调整。1.2 明确划分施工区域和材料堆放场地，保证材料运输道路环路通畅，施工方便。1.3平面布置要符合施工流程要求，减少对专业工种和其他方面施工的干扰。1.4平面布置要按照文明施工有关规定执行，高起点，严要求，为创文明工地的目标实现创造条件。2、施工现场总平面布置图（见附图）3、大门、围墙、道路、临建布置3.1围墙：砌筑围墙，在围墙上进行广告语、企业宗旨等宣传标语，并按文明、标化要求进行施工装饰。3.2大门：在行政路上及世纪大道各设置一大门，供施工机动车出入，大门的设置按公司规定标准设置。3.3道路：施工现场设置有施工道路。3.4临建布置3.4.1按业主提供
13、的在施工现场搭设临时办公用房。3.4.3在临时办公用房要布置相应的安全，文明施工、企业宗旨等宣传铭牌。3.4.4落实专人负责临时设施的卫生保洁工作。4、施工现场用水、排水布置4.1施工用水布置4.1.1由于本工程结构施工阶段用水量较大，我项目部决定砌容积为20立方的蓄水池，蓄水池采用一砖墙，内外采用1：3水泥砂浆粉刷。以满足施工用水的需求。4.1.2施工用水在平面上和立面上综合布置，在平面上沿施工场地周边明沟内布置80水管，在施工场地周边的水管设多个水龙头接入口，供施工用水。4.1.3在施工中，消防用水及施工用水分开考虑，施工用水和消防用水分别设管附在主体结构垂直向上敷设，并配置增压水泵。4.
14、1.3设多个消防龙头。4.2平面排水布置在施工场地周围布置环形明排水沟，排水沟采用砖砌粉刷，排水沟截面尺寸300500mm，每隔30m左右设一个沉淀井，沉淀井为600600800 mm，排水沟有3坡度，盖板采用废旧钢筋电焊制成，并接通大门口沉淀池。在场地大门口设置总沉淀池，场地污水处理经沉淀池沉淀后方能排入市政污水管，沉淀池派人定时清理。在场地的西侧布置二只沉淀池，场地排水经沉淀池沉淀后，排入市政管道。4.3结构排水布置在结构施工中，各单体安装一根竖直污水排水管、施工、调试产生的水都通过该污水管引至地面排水系统。5、厕厅、食堂布置5.1厕所设施、卫生布置5.1.1工地厕所内墙面贴1.8m高白磁砖，地面铺地砖以利保洁。5.1.2厕所内设专人进行保洁工作做到无异味。5.2食堂设施、卫生布置5.2.1食堂设置在基地南边。5.2.2食堂的设施、卫生要严格按照有关规定进行搭设确保卫生。5.2.3食堂墙面铺
