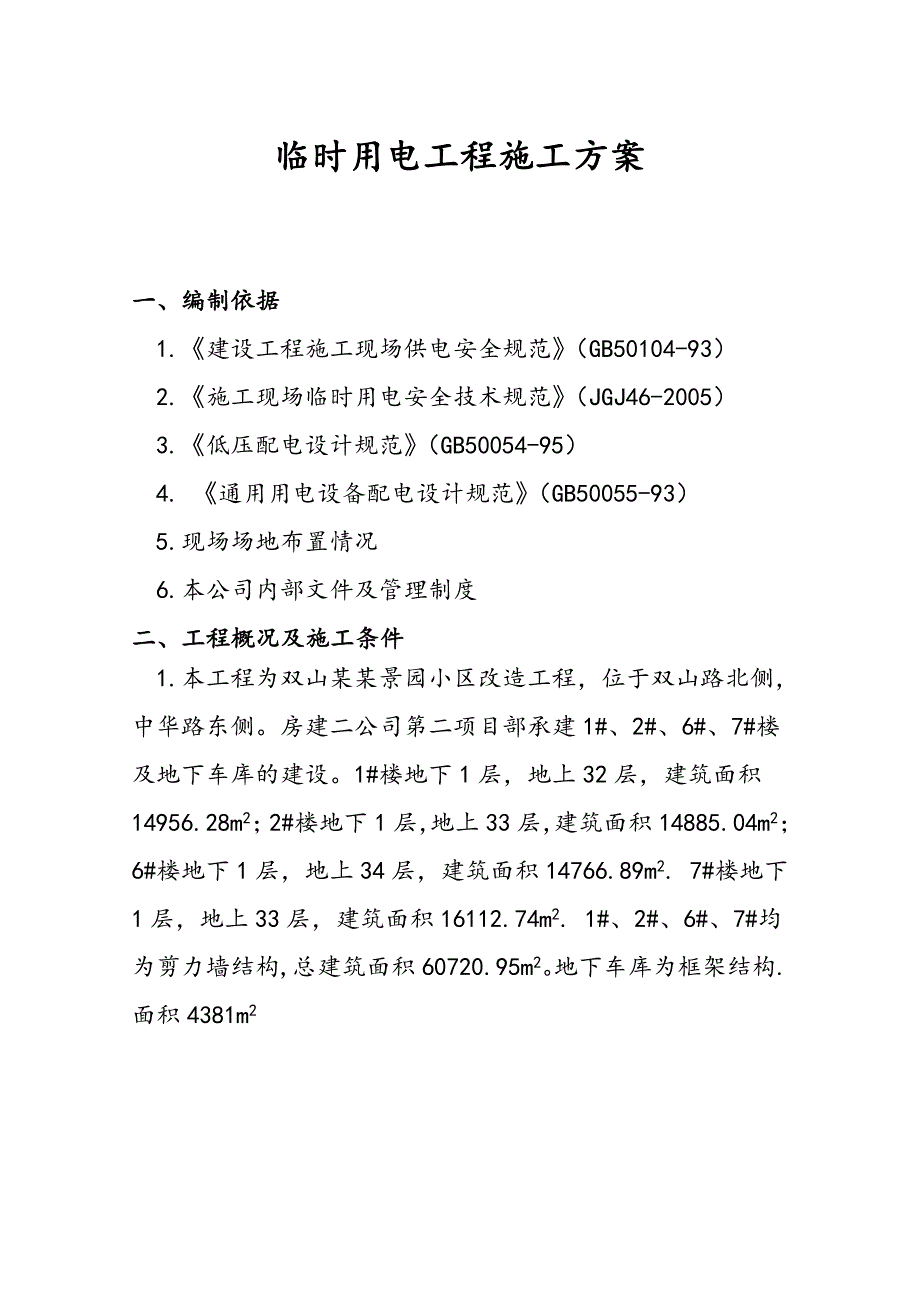

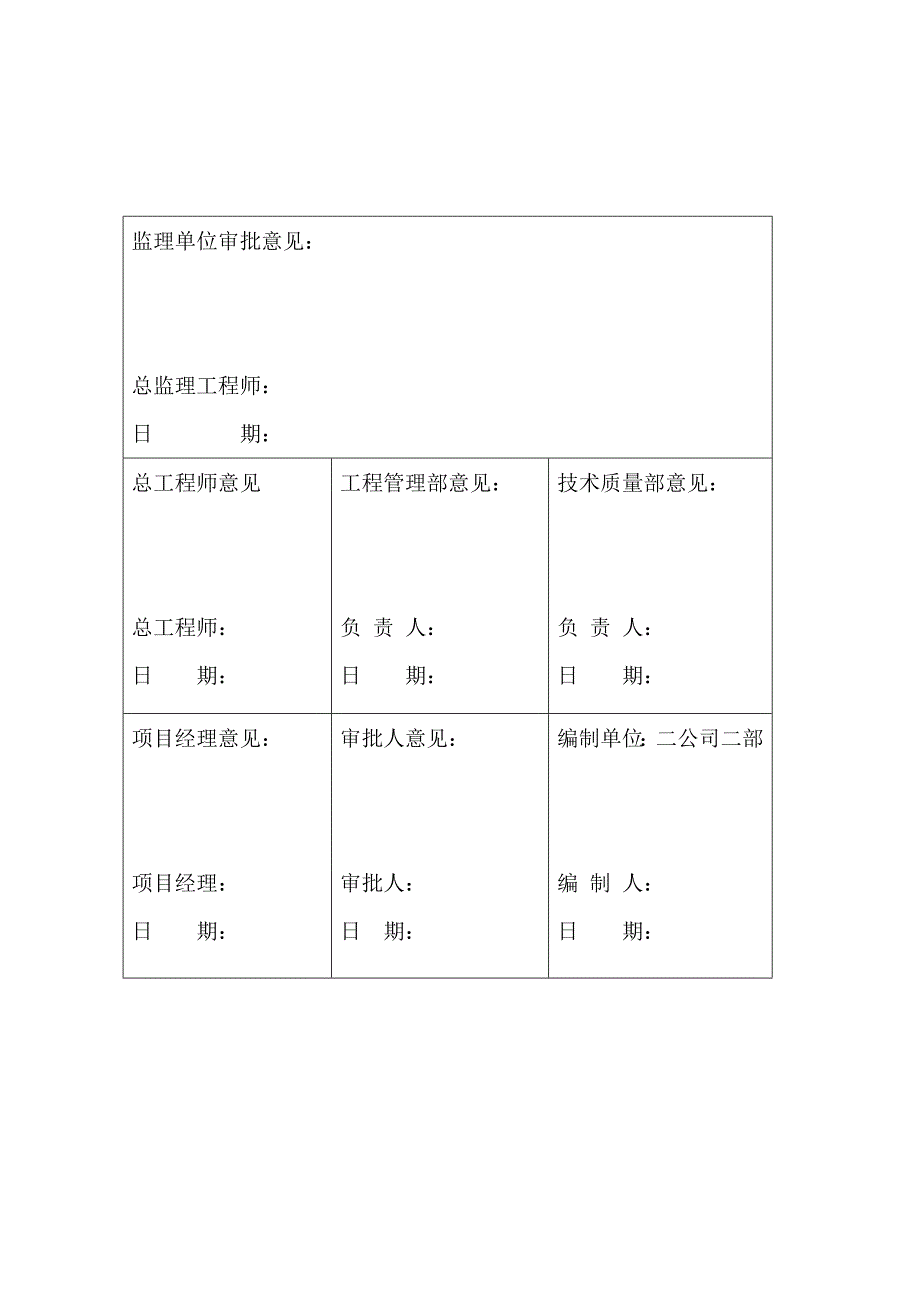

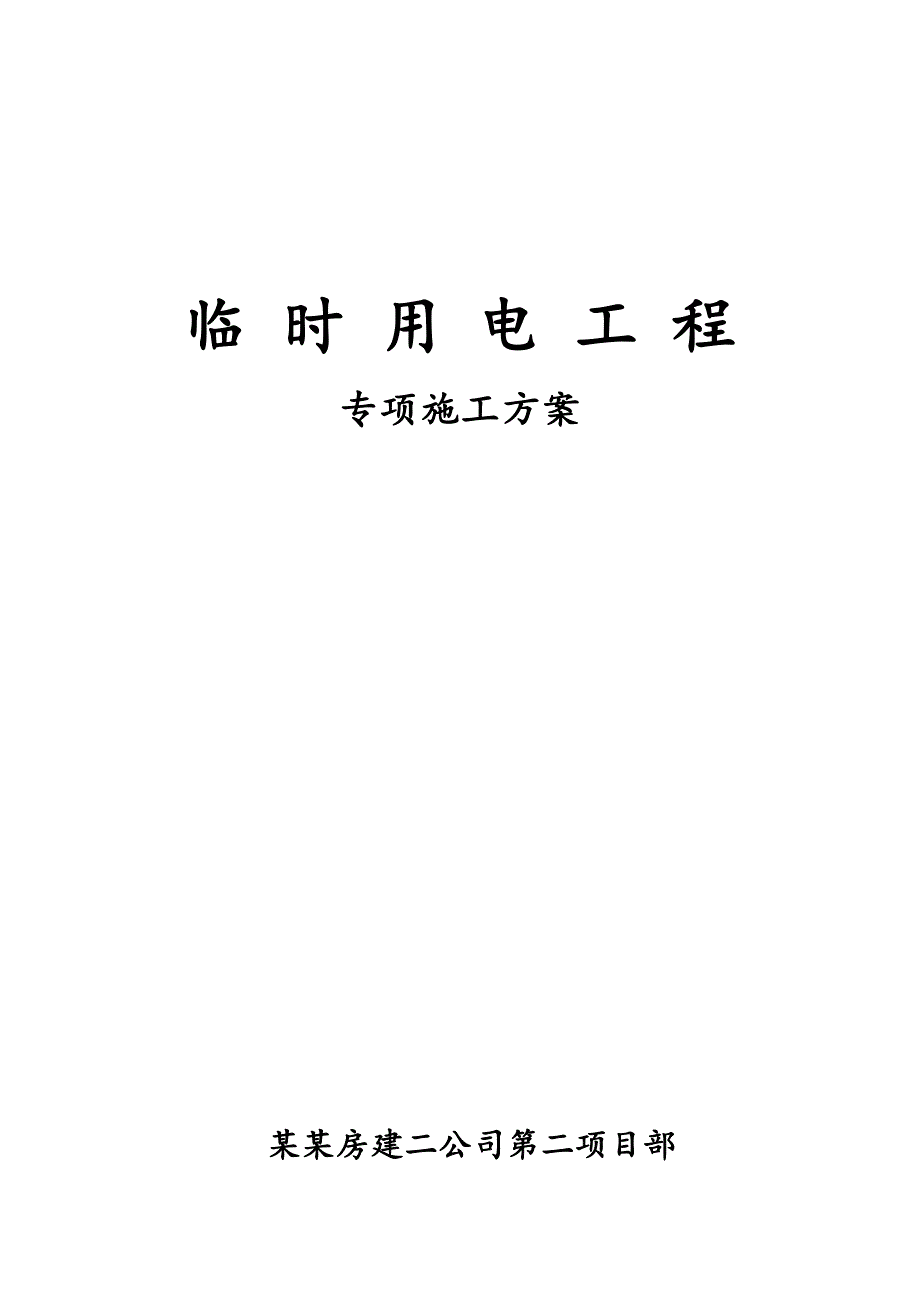

1、临 时 用 电 工 程专项施工方案 某某房建二公司第二项目部监理单位审批意见：总监理工程师：日 期：总工程师意见总工程师：日 期：工程管理部意见：负 责 人：日 期：技术质量部意见：负 责 人：日 期：项目经理意见：项目经理：日 期：审批人意见：审批人：日 期：编制单位：二公司二部编 制 人：日 期：临时用电工程施工方案一、编制依据1.建设工程施工现场供电安全规范（GB50104-93）2.施工现场临时用电安全技术规范（JGJ46-2005） 3.低压配电设计规范（GB50054-95）4. 通用用电设备配电设计规范（GB50055-93）5.现场场地布置情况6.本公司内部文件及管理制度二、工
2、程概况及施工条件1.本工程为双山某某景园小区改造工程，位于双山路北侧，中华路东侧。房建二公司第二项目部承建1#、2#、6#、7#楼及地下车库的建设。1#楼地下1层，地上32层，建筑面积14956.28m2；2#楼地下1层，地上33层，建筑面积14885.04m2；6#楼地下1层，地上34层，建筑面积14766.89m2. 7#楼地下1层，地上33层，建筑面积16112.74m2. 1#、2#、6#、7#均为剪力墙结构,总建筑面积60720.95m2。地下车库为框架结构.面积4381m2三、第二项目部施工现场设备用电统计施工现场设备用电统计表用电设备名称数量(台)型号及名牌技术数据功率Pe(KW
3、)塔吊4QTZ63C20KW/台施工电梯466KW/台电焊机8BX1-63037KVA/台搅拌机4JZC-350B5.5KW/台切断机4GQ50B3.0KW/台调直机4GT122.2KW/台弯曲机12GW403KW/台电锯42.2 KW/台振动器121.5KW/台照明40KW生活及炊事30KW爬架30KW四、负荷计算及电缆选择：1.需用系数法计算负荷。塔吊用电设备组: 取Kx=0.3 =0.85 tg=0.62Pe1=420=80KW PC1=KxPe1=0.380=24KWQC1= PC1tg=240.62=14.88Kvar施工电梯设备组： 取Kx=0.3 =0.7 tg=1.02Pe2=
4、466=264KW PC2=KxPe2=0.3264=79.2KWQC2= PC2tg=79.21.02=80.78 Kvar各类焊接设备： 取Kx=0.35 =0.8 tg=1.98 JC=60%Pe3=8370.8=183.43KW PC3=KxPe3=0.35183.43=64.20KWQC3= PC3tg=64.201.98=127.12 Kvar钢筋加工机械及楼层内各类小型机具用电： 取Kx=0.3 =0.75 tg=0.88Pe4=101KW PC4=KxPe4=0.3101=30.3KWQC4= PC4tg=30.30.88=26.7 Kvar现场照明镝灯用电：取=0.55 tg
5、=1.52 PC5=Pe5=85=40KW QC5= PC5tg=401.52=60.8 Kvar生活及炊事用电： PC6=Pe6=(8+12)=30KW 总用电负荷：Sc=409.5KVA考虑变压器自身的损耗Pb=0.02 Sc=5.9KW Qb=0.08 Sc=23.61Kvar Sb=24.34KVA所以系统总容量为S=Sb+Sc=409.5+24.34=433.9KVA故需甲方提供两台315KVA、变比为10/0.4KV的变压器。变压器安装在施工现场南侧，供电系统采用TN-S系统；供电方式为放射式。2.按计算电流选择电缆。平均每个电源柜容量S总=433.92=217KVAI总=S总/=
6、217/=329.7A故总电源柜进线电缆为1#、2#楼：vv3*120+2*50 6#、7#楼：vv3*70+2*35总漏电断路器选择 DZ15L-400/3 其额定电流400A.隔离开关选择 HK-400 平均每个分配箱的功率为160W。故由总电源柜到分配箱的电缆为1#、2#楼：vv3*50+2*25 6#、7#楼：vv3*50+2*35分箱内选择DZ20-225(200)的带可视分断点的总断路器20kw塔吊电缆选择：查表 所需电缆为：vv3*25+2*16塔吊可选择DZ20-100（100) 的带可视分断点的断路器施工电梯电缆选择：查表 所需电缆为：vv3*25+2*16施工电梯可选择DZ
7、20-100（100) 的带可视分断点的断路器交流弧焊机电缆选择：S=S1= S1 =28.5KVA查表 所需电缆为：vv316+210电焊机可选择DZ20-100（100) 的带可视分断点的断路器搅拌机电缆选择： 查表 所需电缆为：vv32.5+22.5 搅拌机可选择DZ20-100（63) 的带可视分断点的断路器故功率小于5KW的各种小型设备电缆均选择vv32.5+22.5。小型设备可选择DZ20-100（40) 的带可视分断点的断路器五、安全用电技术措施本工程采用TN-S供电系统，实行三级配电两级保护，为了安全用好电，制定如下技术措施：1、施工现场TN-S供电系统供电，施工现场总箱中零线
8、做出重复接地后引出一根专用PE线，除了总箱外，其它各处不得把N线和PE线连接，PE线上不许安装开关和熔断器，也不得把大地兼做PE线，PE线也不得进入漏电保护器，将电气设备的金属外壳与保护零线连接。2、设置漏电保护器施工现场的总配电箱和开关箱设置两极漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。总配电箱中设置漏电保护器，其额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.2S。但乘积不大于30 mAS。开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。开关箱处内的漏电保护器其
9、额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。潮湿场所用的电器设备开关箱，水泵控制箱、流动箱内的漏电保护器其额定漏电动作电流应不大于15mA，动作时间小于0.1S。 各用电设备均有可靠的接地保护。3、电气设备的设置符合下列要求：（1）设置室外总配电箱分配电箱和开关箱，实行分级配电。（2）动力配电箱与照明配电箱分别设置。（3）开关箱由末级分配电箱配电，开关箱实行“一机一箱一闸一漏” 制。（4）总配电箱设在靠近电源的地方，分配电箱装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（5）配电箱、开关箱周
10、围不得堆入任何有碍操作、维修的物品 ，周围应有足够两人同时工作的空间。（6）配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直度距离为1.5m移动式开关箱的下皮与地面的垂直距离0.6m。配电箱、开关箱铁板厚度大于1.5mm。（7）配电箱、开关箱中导线的进线口和出线口设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。（8）保护零线不得装设开关或熔断器。（9）保护零线的截面应不小于工作零线的截面。同时必须满足机械强度要求。（10）手持式电动工具的外壳、手柄、负荷线，插头开关等，必须完好无损，使用前必须作空载检查，运转正常方可使用。（11
11、）在潮湿和易触及带电体场所的照明电源不得大于24伏，在特别潮湿的场所，导电良好的地面工作的电源电压不得大于12伏。使用行灯的电源电压不超过36伏，灯体与手柄应坚固，灯头无开关，灯泡外部有保护网。4、电气设备的安装（1）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体坚固在配电箱箱体内，金属板与配电箱作电气连接。（2）配电箱、开关箱内的各种电器按规定的位置坚固在安装板上，不得歪斜和松动。（3）配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线端子板分设。保护零线严禁通过任何开关和熔断器，保护零线做为接替保护的专用线，要单独用一线，不能代作他用，即必须采用目前的五芯电
12、缆，重复接地一定充分利用主体接地。（4）配电箱、开关箱的连接线应采用绝缘导线。（5）各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护接零应经过接线端子板连接。（6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线留出适当余度，以便检修。（7）剥削处不应过长，导线压头应牢固可靠，多股导线不应盘固在盘板上，应加装压线端子备的开关箱处设置重复接地。接地体采用3根2.5米50镀锌钢管，间距5m ,接地线用404扁钢，与接地体焊接引上到箱内，与PE线相连接，要求每个重复接地地力阻值小于10。5、施工现场的电缆线路（
13、1）临时电缆线路必须采用埋地引入建筑物内，严禁沿地面敷设。电缆垂直敷设的位置充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得小于一处。（2）电缆在室处直接埋地敷设的深度不小于0.6m，并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖硬质保护层。6、电气设备的操作与维修人员符合以下要求：（1）施工现场内临时用电的安装和维修必须由经过培训后取得上岗证书的专业电工完成。（2）各类用电人员应做到。、掌握安全用电基本知识和所用设备的性能；、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施完好，严禁设备带“病”运转；、停用的设备必须拉闸断电，锁好
14、开关箱；、保护设备的负荷线、保护零线和开关箱；、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。7、电气设备的使用维护（1）施工现场的所有配电箱、开关箱每月一次检查和维护，检查、维护人员必须是专业电工，工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。（2）检查维修配电箱、开关箱时，必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。（3）配电箱盘面上标明各路的名称、用途；同时要作出分路标记。（4）总、分配电箱门应配锁，配电箱和开关箱应指定专人负责、施工现场停止作业1小时以上时，将动力开关箱上锁。（5）各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。8、安全用电组织措施（1）建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。（2）建立安全检测制度。从临时用电工程开始，定期对临时用电工程进行检测，
