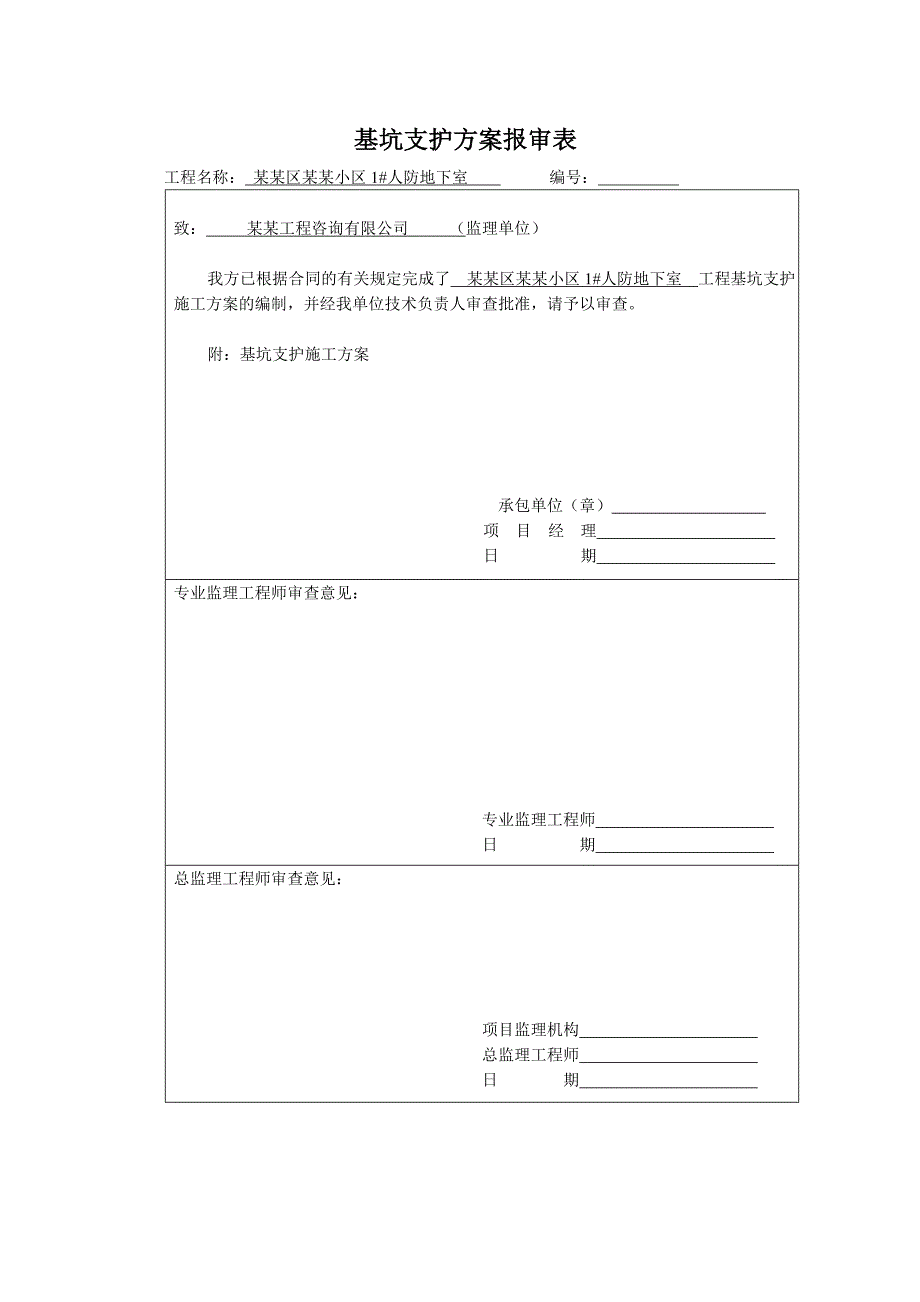

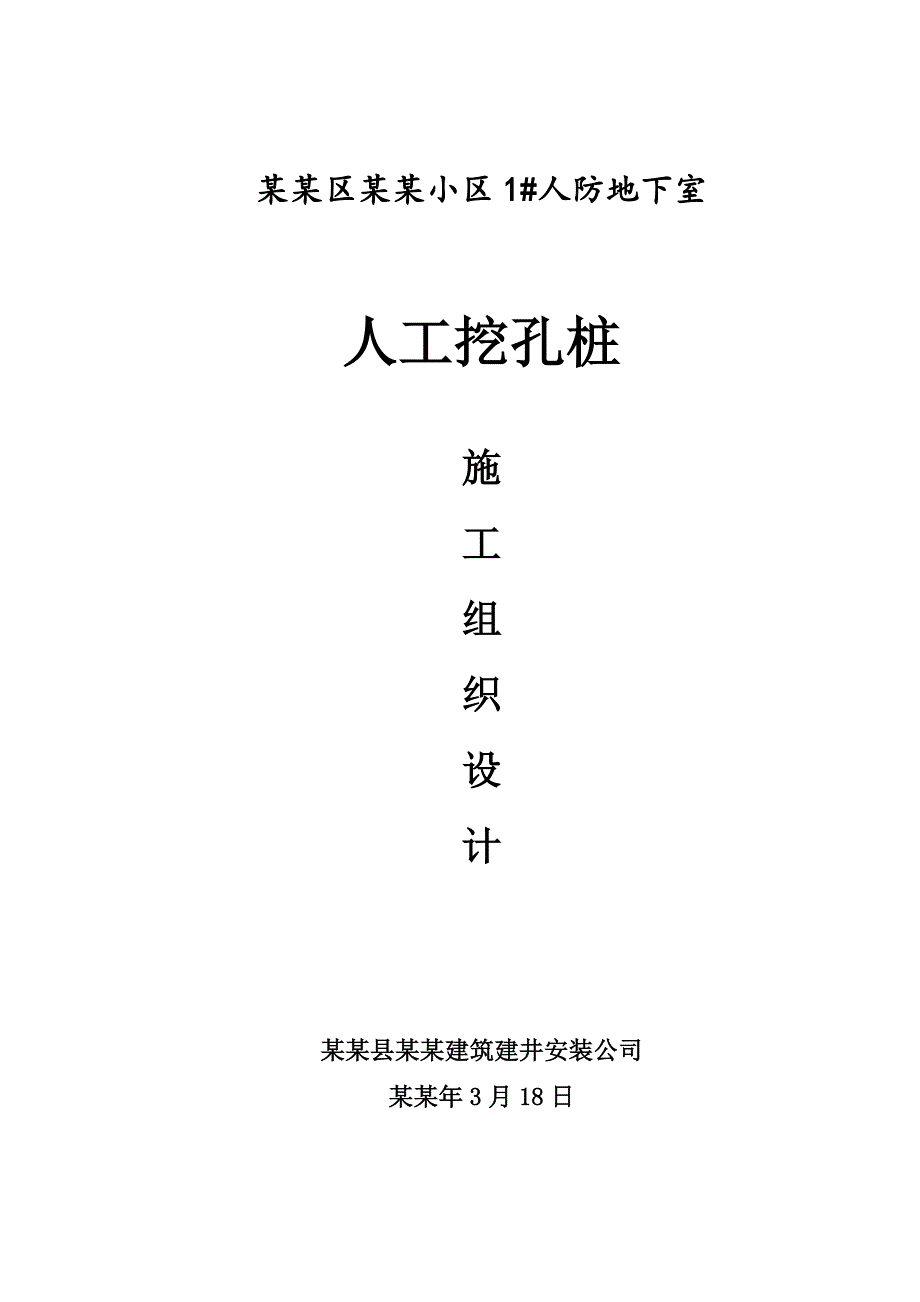

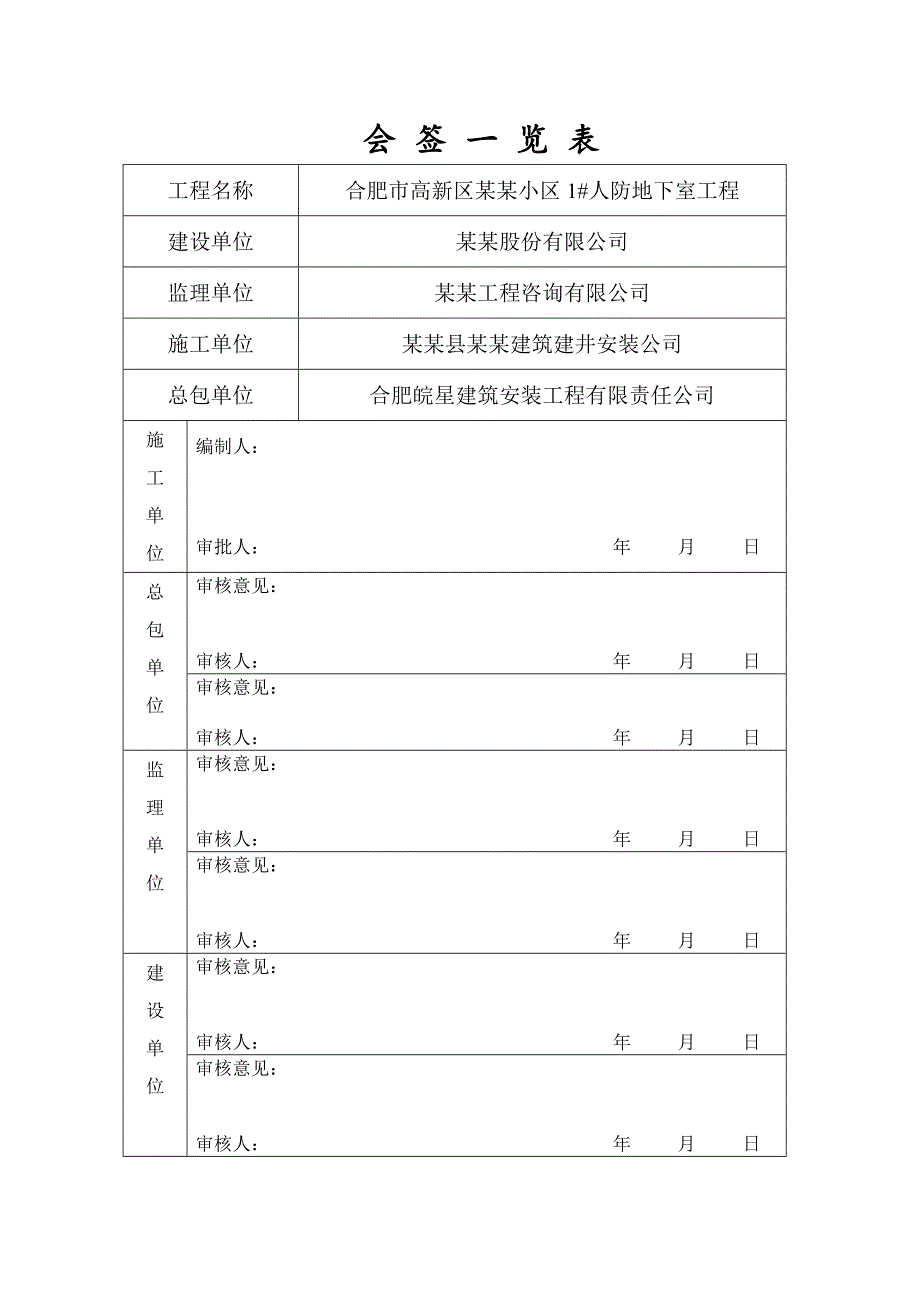

1、某某区某某小区1#人防地下室人工挖孔桩施工组织设计某某县某某建筑建井安装公司某某年3月18日基坑支护方案报审表工程名称： 某某区某某小区1#人防地下室 编号： 致： 某某工程咨询有限公司 （监理单位）我方已根据合同的有关规定完成了 某某区某某小区1#人防地下室 工程基坑支护施工方案的编制，并经我单位技术负责人审查批准，请予以审查。附：基坑支护施工方案 承包单位（章） 项 目 经 理 日 期 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审查意见：项目监理机构 总监理工程师 日 期 会 签 一 览 表工程名称合肥市高新区某某小区1#人防地下室工程建设单位某某股份有限公司监理单位某某
2、工程咨询有限公司施工单位某某县某某建筑建井安装公司总包单位合肥皖星建筑安装工程有限责任公司施工单位编制人：审批人： 年 月 日总包单位审核意见：审核人： 年 月 日审核意见：审核人： 年 月 日监理单位审核意见：审核人： 年 月 日审核意见：审核人： 年 月 日建设单位审核意见：审核人： 年 月 日审核意见：审核人： 年 月 日目 录一、工程概况61、工程概况62、编制依据63、编制原则64、设计工作量65、工程地质概况7二、施工前期准备 51、施工平面布置72、施工临时设施73、施工临时用水、用电及道路、通讯设施5三、施工工艺与施工方案71、人工挖孔桩施工工艺 72、人工挖孔桩施工方案 73
3、、土钉墙施工工艺 84、土钉墙施工方案 85、冠梁施工 116、雨季施工方案117、不利地层施工措施128、边坡变形监测与预防措施129、降水排水措施12四、施工进度计划、人员安排及工期保证措施 131、施工进度计划132、工期保证措施13五、施工机械配备及进场计划14六、质量保证体系及质量保证措施141、质量保证体系152、施工技术质量保证措施153、施工质量监控保证措施164、工程质量控制流程16七、安全生产措施 161、安全生产目标162、安全生产保障措施163、挖孔桩安全措施 174、安全检查用电措施17八、文明施工措施17九、原始资料的搜集及竣工报告编制18十、后期服务保证18一、工
4、程概况1、工程概况本工程为某某小区人防地下室工程，位于合肥市高新技术开发区南岗科技园,某某路以北、石莲北路以东；基坑东侧菜市场工程结构已封顶，其余地段均为空地。本工程标高体系同主体结构，采用吴淞高程系。 0.00相当于绝对高程56.50m，1#、2#、3#人防地下室基础采取独立基础；1#独立基础基坑底标高为50.300m.，2#、3#独立基础基坑底标高为51.800m。地面标高北侧为54.50m，东侧与菜市场相邻处为55.50m,其余地段整平后为56.200m。基坑侧壁安全等级分别为二级（靠近相邻菜市场）、三级（其余地段）。2、编制依据A、基坑土钉支护技术规范（CECS96：97）；B、建筑基
5、坑支护技术规程（JGJ12099）；C、建筑桩基技术规范（JGJ942008）；D、业主提供的合肥市勘察院某某区南岗科技园某某小区学校、市场及地下车库岩土工程勘察报告；E、本工程基础图纸及基坑支护图纸；F、建筑地基处理技术规范（GBJ79-2002）；G、建筑地基与基础工程施工质量验收规范（GB50202-2002）；H、工程测量规范（GB50026-93）；I、本公司有关规程3、编制原则A、统筹组织，超前安排、网络控制，确保重点，确保工期提前；B、采用先进的施工技术，努力提高机械化，确保工程质量；C、科学安排各施工工序，组织连续均衡，紧凑有序，确保安全生产；D、文明施工，保护环境，做到抓质量
6、以安全为基础，安全为生产前提。4、设计工作量本工程设计分为两种支护类型，即场地西北侧距相邻建筑物较近采用人工挖孔桩支护；其余部分采用土钉墙方案。、人工挖孔灌注桩支护 人工挖孔桩深10.8m，桩径10001600mm；钢筋混凝土C30，护壁厚175mm，护壁砼C25；桩长10.2m，护壁及桩身砼均为C25；桩顶设冠梁（1000600）；桩间土采取挂网喷砼。、土钉墙 放坡坡率1：0.81.2，坡面打入钢筋短钉，第一层采用打入锚管48*3（钢管），前端1/3区段制作若干出浆孔5300；打入锚管后注水泥浆。坡脚设排水沟。利用坡顶翻边的插管（筋）进行挂网、焊连拉筋与锚管（短钉）端部，然后喷射细石混凝土（
7、C20）至设计厚度60mm。5、工程地质情况场地内地层分布自上而下为：层素填土；层粘土；强风化砂质泥岩。对基坑有影响的地下水为素填土中上层滞水及地下管网的渗水，水量很小。二、施工前期准备1、施工平面布置为了确保工程工期、质量和施工安全，我们在充分考虑施工现场条件的前提下，结合施工工艺的要求，对施工现场进行合理的规划布置，建立现场平面管理责任制。2、施工临时设施施工临时用地主要表现在施工用材的堆放，做到标牌、标识清晰明了。由于本次施工工期紧，施工人员住宿和生活设施均采用临设工棚。3、施工临时用水、用电及道路、通讯设施施工现场“三通一平”已具备，施工用水、电和排污等已合理安排。项目经理、技术负责、
8、施工队长配备手机和对讲机，保证通讯联络通畅，不误时误事，提高办事效率。三、施工工艺与施工方案本工程施工总体布置为：施工准备挖孔桩施工冠梁施工基坑分层开挖土钉墙施工基坑土方开挖为分层开挖，配合喷锚护壁多点交替平行流水作业。按设计图纸要求将坡面形态挖出，然后修理坡面，钻孔、安装土钉、注浆、挂网喷砼，做到分层、分段开挖，分层、分段支护。分层开挖的深度为每层土钉下0.5米，直至挖至人工修整到标高为止。1、人工挖孔桩施工工艺场地平整 桩位测定放线 开始挖第一节孔土方 支模浇筑第一节砼护壁 在护壁上二次投测标高及桩位十字线 安装活动井盖,设置垂直运输架、吊土桶、潜水泵、鼓风机、照明设备等 第二节桩身挖土
9、清理孔壁校核桩孔垂直度、直径 重复上述工艺，直到设计深度 检查尺寸、持力层认定终孔 清理虚土、排除积水、封底 吊放钢筋笼就位 灌注桩身砼养护 桩基检测。 2、人工挖孔桩施工方案、放线定位。按设计图纸放定桩位，在垂直相交的两条桩直径的沿线上，距桩周边40cm处打4个控制桩。、开挖土方。人工挖孔桩因桩间距离小，按间隔跳挖施工，人工挖孔分段开挖，每段高度决定于土壁保护直立状态的能力，一般以0.81.0米为一个施工段。同一段内挖土次序为先中间后周边。弃土装入提土桶内。用人工卷扬机运至地面，土方吊到地面后用手推车从孔边运走，然后用挖掘机装机装到自卸车上运至甲方指定地点，地下渗水采取随挖随用桶将泥水一起吊
10、出。大量渗水，则在孔底一侧挖集水坑，用高扬程潜水泵排出桩孔外。、测量控制。桩位轴线采用在地面设十字控制网，基准点。安装提升设备，使吊桶的钢丝绳中心与孔中心线一致，以作挖土时粗略控制中心使用。、为了保证桩的垂直度，每节护壁在支钢模时，要校核桩中心位置及支设护壁模板。模板高度取决于开挖土方施工段的高度，一般为0.95m，由4块活动钢模板组合而成，拆上节支下节，循环周转使用，模板和U形卡连接，上下设两个圆组成的钢圈顶，不另设支撑。、护壁支模中心线控制。将控制桩轴线，高程引到第一节护壁上，每节以十字线对中，吊大线锤作中心控制用，用尺杆找圆周，以基准点测量孔深，以保证桩位、孔深和截面尺寸正确。、灌注护壁砼。砼用吊桶运输，人工浇注护壁砼要注意捣实，因它起着护壁与防水双重作用，上下护壁搭接50mm，护壁砼强度等级为C25，护壁厚175mm，纵筋6.5200钢筋，横筋6.5200钢筋。、拆模板继续下一段的施工。当护壁达到一定强度（按承受土的侧向抗力计算）后便可拆除模板，一般在常见情况下1618小时后可以拆除，再开挖下一段土方，然后继续支模灌注护壁砼；如此循环，直至挖到设计要求的深度，然后清理好护
