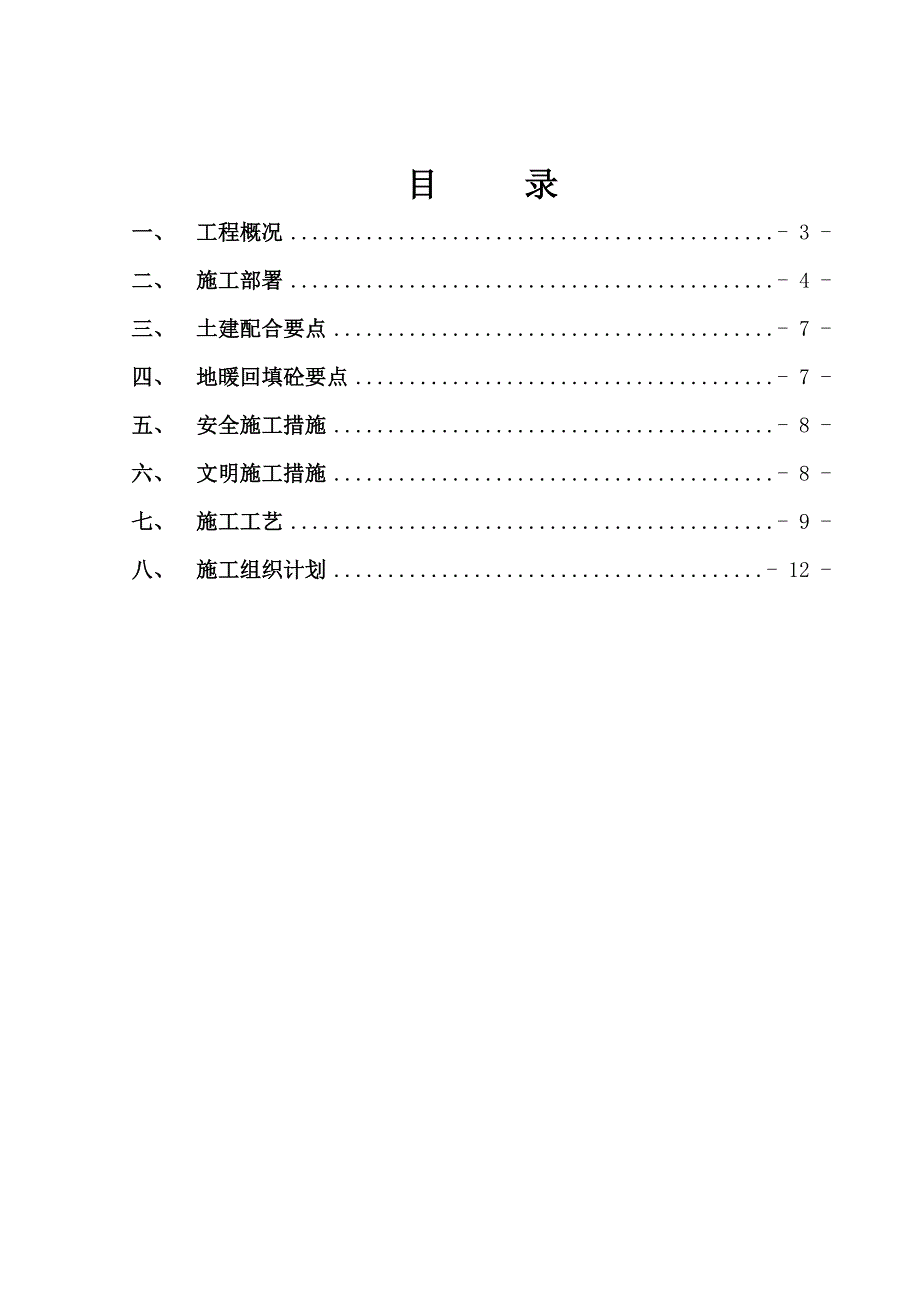

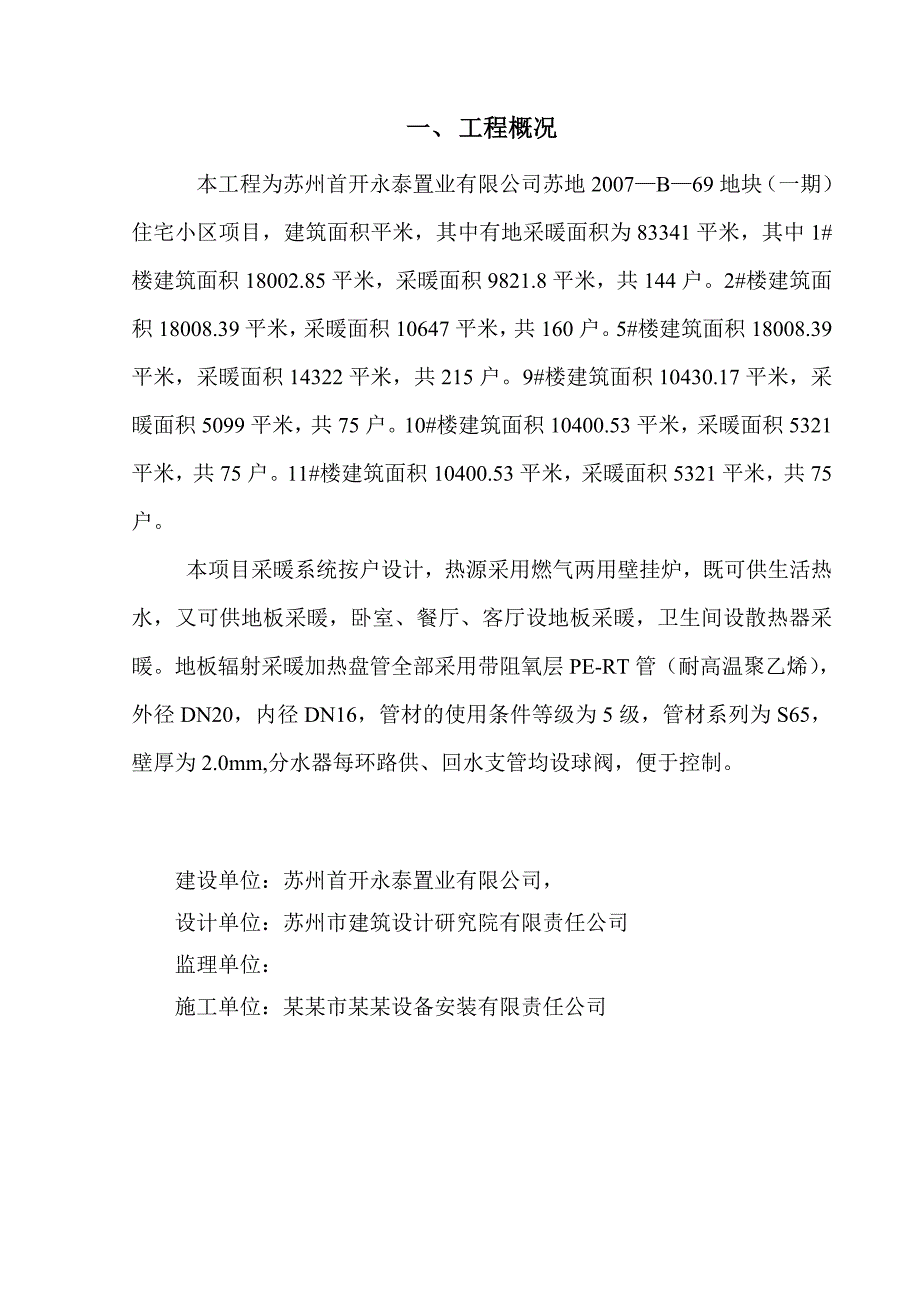

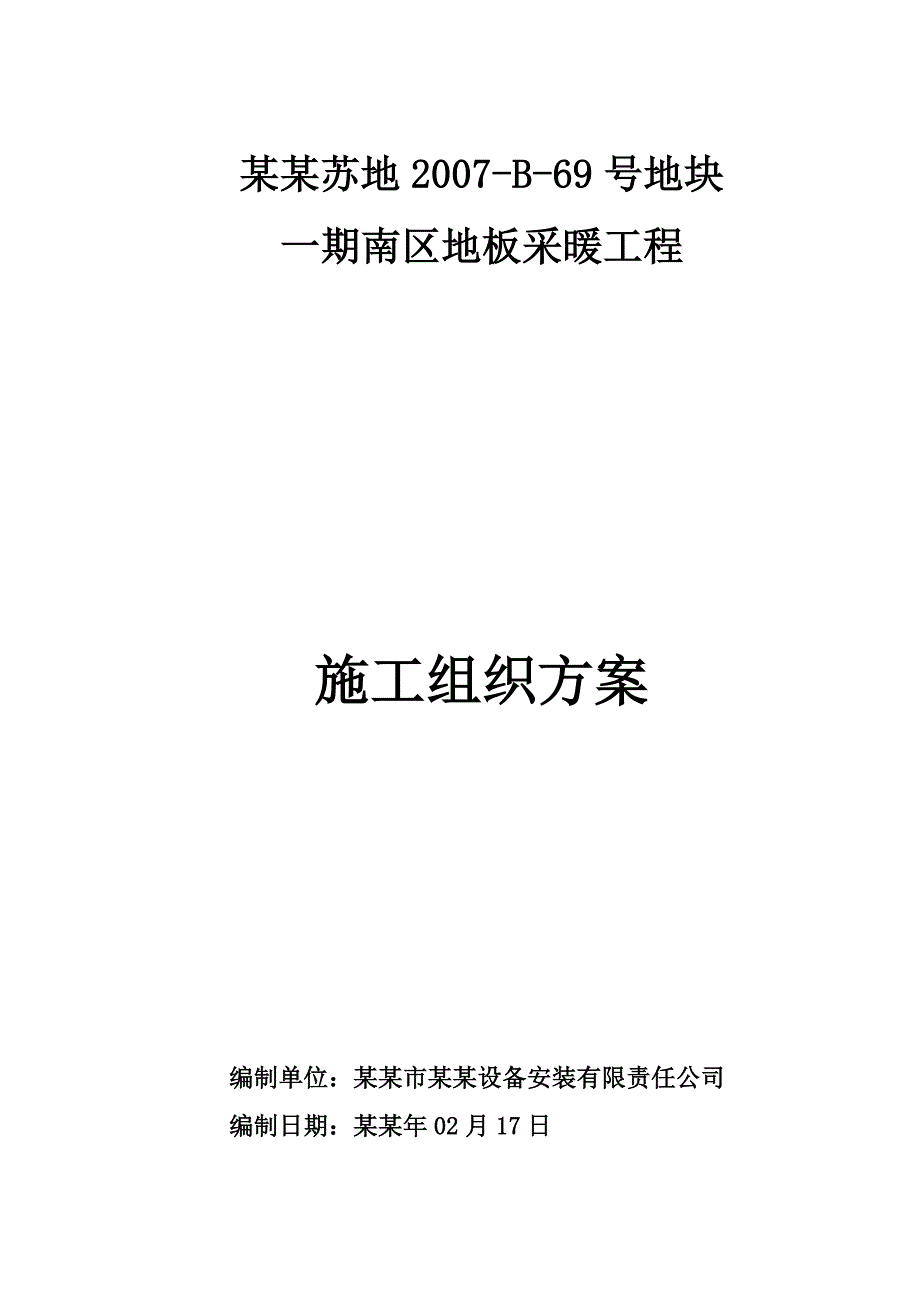

1、某某苏地2007-B-69号地块一期南区地板采暖工程施工组织方案编制单位：某某市某某设备安装有限责任公司编制日期：某某年02月17日目 录一、工程概况- 3 -二、施工部署- 4 -三、土建配合要点- 7 -四、地暖回填砼要点- 7 -五、安全施工措施- 8 -六、文明施工措施- 8 -七、施工工艺- 9 -八、施工组织计划- 12 -一、 工程概况本工程为苏州首开永泰置业有限公司苏地2007B69地块（一期）住宅小区项目，建筑面积平米，其中有地采暖面积为83341平米，其中1#楼建筑面积18002.85平米，采暖面积9821.8平米，共144户。2#楼建筑面积18008.39平米，采暖面积1
2、0647平米，共160户。5#楼建筑面积18008.39平米，采暖面积14322平米，共215户。9#楼建筑面积10430.17平米，采暖面积5099平米，共75户。10#楼建筑面积10400.53平米，采暖面积5321平米，共75户。11#楼建筑面积10400.53平米，采暖面积5321平米，共75户。本项目采暖系统按户设计，热源采用燃气两用壁挂炉，既可供生活热水，又可供地板采暖，卧室、餐厅、客厅设地板采暖，卫生间设散热器采暖。地板辐射采暖加热盘管全部采用带阻氧层PE-RT管（耐高温聚乙烯），外径DN20，内径DN16，管材的使用条件等级为5级，管材系列为S65，壁厚为2.0mm,分水器每环
3、路供、回水支管均设球阀，便于控制。建设单位：苏州首开永泰置业有限公司，设计单位：苏州市建筑设计研究院有限责任公司监理单位：施工单位：某某市某某设备安装有限责任公司二、 施工部署（一） 施工方案1、施工前图纸会审：向主体设计院主管工程师提出不利于现场的设计，及时更改。施工时减少材料浪费，向甲方及设计方提出在确保地暖使用效果前提下，调整环路走向。与其它施工单位共同审定施工图纸，合理安排施工工艺流程，并与其它施工单位协调一致（上水、下水、煤气、电器等单项工程），避免因工种交叉配合不当造成返工或误工。2、制作施工进度计划：根据甲方提出的施工日期，作好合理的施工进度计划，以此计划安排人员、机械设备、原材
4、料等。3、材料计划：根据图纸做好各种材料计划，施工时以此计划为准，严格控制材料。4、现场施工：根据现场特点制作地暖安装进度表，以此表可以了解已完成的面积，安排下达施工任务，控制施工进度。施工前技术人员查看现场作业面，是否具备施工条件，与土建单位进行作业面交接单签订。地暖安装工艺程序具备施工作业条件铺设聚苯板反射膜中间验收材料进场安装分（集）水器回填细石混凝土交监理部门检验，并提交合格证和检验资料PE-RT管环路敷设保压不低于0.2Mpa材料进场安装膨胀缝，伸缩节施工交工验收会签材料进场验收水压严密性强度试压工程竣工验收会签（二） 施工验收：1、施工现场工程验收：地板辐射采暖的施工及验收应符合G
5、B5245-82“采暖与卫生工程施工及验收规范”，或低温热水地板辐射供暖应用技术规程DBJ/G01-49-2000。2、试验压力为工作压力的1.5倍，但不低于0.6Mpa,稳压15分钟，压降0.05Mpa 为合格，监理、甲方中间验收合格后，进行下道工序回填混凝土（4小时内开始），回填混凝土时系统压力保持在0.2Mpa-0.4Mpa,混凝土回填后。3、施工竣工后，进行竣工资料填写，包括：试压报告、隐蔽工程报告、施工交工验收单、设计变更单、图表会审记录、各种材料合格证或检验资料等。（三） 工程保证措施：1、施工前进行技术交底：由技术人员、质检人员对施工工人进行全面的技术交底和质量培训，提出质量等技
6、术要求，施工注意事项，施工程序等。2、现场设专职设计人员，对甲方要求的变更及施工中临时出现的技术问题，快速做出反映，及时与甲方及公司设计人员沟通解决。3、现场工程师和施工队长对施工质量负责，应严格按质量标准组织现场施工。4、施工现场设质量监督人员，每日对工程进行检查，发现不合格处，尽快处理。5、进入现场材料必须有合格证，不合格材料决不能使用，同时，提交监理部门进行检验，提供合格证和检验资料。（四） 工期保证措施：1、人员保证：除管理人员外，施工人员为6个班组，共计30个人。2、机具保证：地暖施工专用机具设备表名称用途名称用途名称用途水 泵打压用手电钻电线盘供设备用电压力表压力显示卡钉枪固定胶连
7、管热熔器管剪刀裁管整圆器接管壁纸刀裁保暖板扳手接管冲击钻安装分水器管钳接管3、材料保证：为确保施工进度必须提前一周备齐待施工的所有材料。4、该作业面应充分满足施工条件，在相关部门密切配合的前提下，每个施工小组每天施工量应不小于3000m2。（五） 质量目标：我们的质量口号是“零缺陷工程”，不允许以任何借口导致管材渗漏。一旦材料损坏，可采用同材质的材料或铜镀镍连接件进行修复，保证与管材寿命相同。三、 土建配合要点1、 地板采暖工程施工要求地面平整，无任何凹凸不平及沙石碎块、钢筋头等现象。楼板距水平线高误差不大于2cm.如果地面平整度不够，要求土建应作水泥沙浆找平层。综合布线等管线只允许垂直穿过地
8、板供暖层，或铺设在地暖保温层以下。2、 管线穿墙部位土建应预先留洞，穿越卫生间墙体时应做好防水套管。3、 打压实验时，为了产品不长时间暴露，请有关单位及时验收并及时回填碎石混凝土。原则上，验收时间不超过试压后8小时，回填时间不超过验收后4小时。4、 回填细石混凝土后，其它单位严禁在采暖地面打洞或重载；若重载（含搭设脚手架）应铺设跳板。地面交接后，由后续精装修单位对成品保护负责。四、 地暖回填砼要点（一） 细石砼回填层施工1、铺碎石砼时，应由里面向门口铺设，运料通道必须用不带铁钉的木板（垫板）架空铺在已完成的地暖环路上，不许踩，压已铺好地暖管。2、铺设的碎石砼，按标志筋厚度刮平拍实后，稍待收水，
9、即用木抹子预压一遍。要求抹子放平压紧，将碎石的棱角压平，使地面平整无石子暴露现象，应人工弄实，严禁使用震捣器。3、抹光，与面层工艺相同。4、碎石砼厚度按地暖设计说明填充。（二） 养护1、在碎石砼铺设后2天内，洒水湿润，在常温下进行养护，一般不小于7天，使其在湿润的情况下硬化。2、养护期间，禁止上人走动或进行其他操作活动，以免损伤砼回填层和地暖盘管。（三） 材料用量每100平方米碎石砼的材料用量，见下表材料名称单位C20碎石砼4cm厚增加1cm325号水泥kg1586300砂m32.270.43碎石（0.5-1.5）cmm33.310.83五、 安全施工措施1、 建立安全管理领导机构，设立专职安
10、全检查员，建立安全规章制度。2、 对进入现场施工人员进行安全教育培训。3、 施工人员进入施工现场，必须穿好工作服，戴好安全帽。4、 每天进入施工现场前，安全员进行安全讲话，提出注意事项。5、 所有电动工具需专人使用保管，且必须有接地保护装置，避免漏电伤人。6、 所有施工人员和管理人员在工地施工区域严禁抽烟和打闹。7、 严禁工作人员酒后进入现场。六、 文明施工措施（一） 管理人员着装统一，进入现场佩戴胸卡。（二） 施工人员佩戴胸卡，标明施工队长、质检员、班组长、组员等。（三） 遵守文明施工守则（五要五不准）。五要要敬业爱岗，忠于职守，振兴公司要遵纪守法，诚实可信，优质服务要严格规程，安全施工，保
11、证质量要净化环境，文明施工，工完场清要心想用户，礼貌待人，保护财产五不准不准偷工减料，影响质量不准违章作业，忽视安全不准野蛮施工，噪音扰民不准乱写乱画，损坏成品不准粗言秽语，打架斗殴七、 施工工艺低温热水地板辐射供暖系统设计施工简述（一） 采暖热负荷计算时应注意的问题：1、由于地暖散热较对流散热高出4-5 oC,采暖热负荷宜取房间常规计算采暖负荷的90o/o或将房间温度降低2 oC计算。2、应考虑间歇采暖和相邻房间不采取暖时户间传热等因素，并以适当修正系数，确定房间热负荷值。（二） 散热量计算时应注意的问题1、在住宅中应用，应考虑家具遮挡等因素对散热量的影响，乘以适当修正系数。2、垂直相邻各房
12、间，除顶层外，各层均应按房间采暖热负荷扣除来自上层的热量，确定房间所需散热量。3、不同地面材质，散热量不同，为保证室温要求，设计时应尽量按散热量比石材低的木地板考虑，用户即使选用石材类做地面，也不会影响采暖效果。4、为满足一户中个朝向房间室温的均衡，耗热量计算中应考虑方向附加及附减，外墙多的房间，热损失多，加热管必然密些。南向中间房间热损失小，管间距必然大些。5、尽量考虑将生活冷热水管布置在地板采暖结构层中，但应避免管线相互穿越。（三） 地板采暖环路设计中注意的几个问题：1、合理划分环路区域，尽量做到分室控制，同时避免与其它管线交叉；管材在地下铺设严禁有接口。2、设计中应特别注意，同一分集水器
13、上管长尽量保持一致，避免造成系统阻力失衡和管材浪费。3、为保证地面不开裂，管间距不得小于100MM，为保障地面温度的均匀，管间距不易大于350MM4、本工程以独立式燃气炉为热源的系统，我公司将管长控制在小于等于120M，以减少阻力，并特别注意了该系统的阻力平衡和管内流速问题。（四） 系统参数设计时应考虑的问题：1、供回水温度宜小于60 oC（最大不超过70 oC），供回水温差应小于10 oC，系统工作压力不宜超过0.8Mpa。2、不论采用何种热源，地板采暖与供回水系统的温度、水量和所用压差等参数都应匹配。3、应特别注意在设计选择参数时，管内流速不小于0.25M/s,否则会产生气塞现象。（五）
14、防止地面龟裂措施：防止地面龟裂在地暖设计上是个不容易忽视的问题，建议采取以下措施：1、根据规范,在长度超过6-8米应设置膨胀缝材。每30-40m2应设膨胀缝材，但膨胀缝材并不是越多越好，应合理设置。2、为防止地面龟裂还应采用较高标号的混凝土，使用C20碎石混凝土。3、确保地板采暖层的厚度（不包括面层厚度），住宅：采暖层厚度70MM（复合保温板厚度20MM，豆石混凝土厚度为50MM），管上皮豆石混凝土的厚度不小于30MM。（六） 其他应注意的事项：1、不同地面标高应分别设置分集水器。2、从分集水器引出的供回水管在过门处，管间距离小于100MM时，应在距管上皮10MM处设置钢丝网。低温热水地板辐射供暖系统施工工艺流程图清理现场按间距固定管材连接分水器及燃气炉壁挂炉中间试压验收回填混凝土并设膨胀缝试压验收签署验收文件铺设保温板 八、 施工组织计划在低温热水地板辐射供暖系统设计与施工过程中，将始终坚持以质量为中心，在满足甲方提出的安全性、舒适性、可靠性、先进性及经济性等要求的前提下，如期完成任务。以下分别从工程的组织、施工、工艺、质量、工期等几方面阐述此工程方案设计。（一） 组织服务方案如果公司实施操作工程，我们将提供整个供暖系统材料供货、
