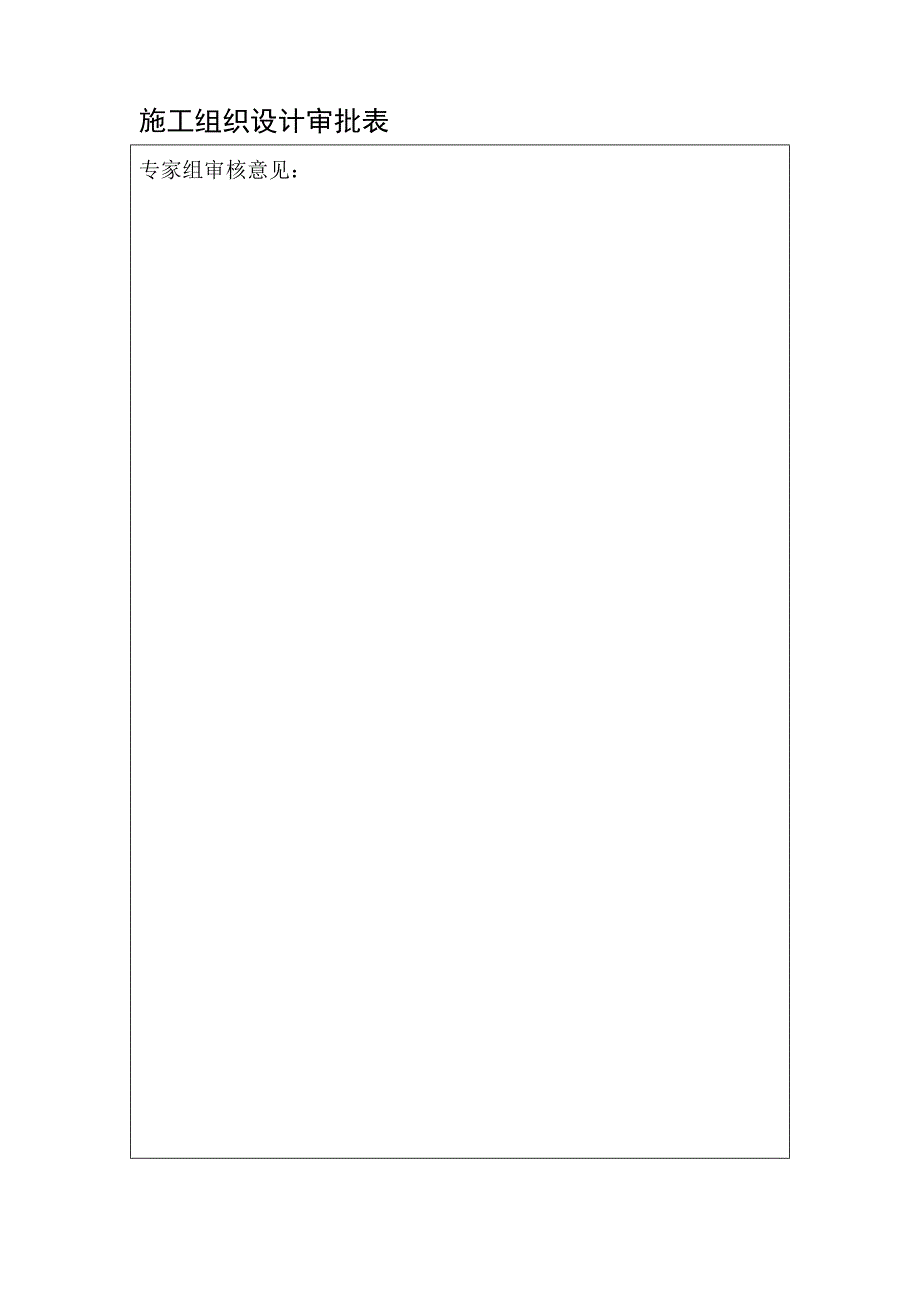

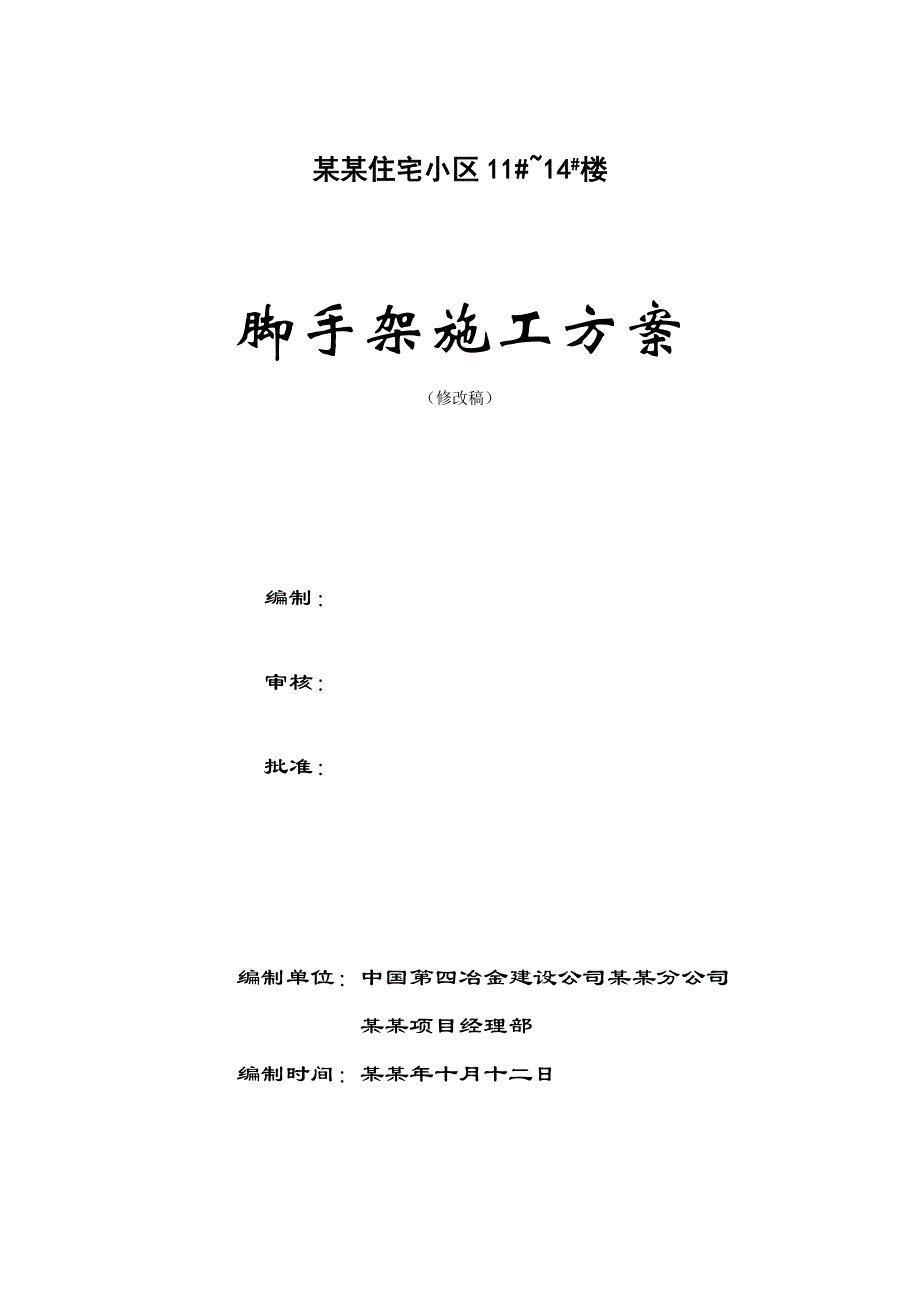

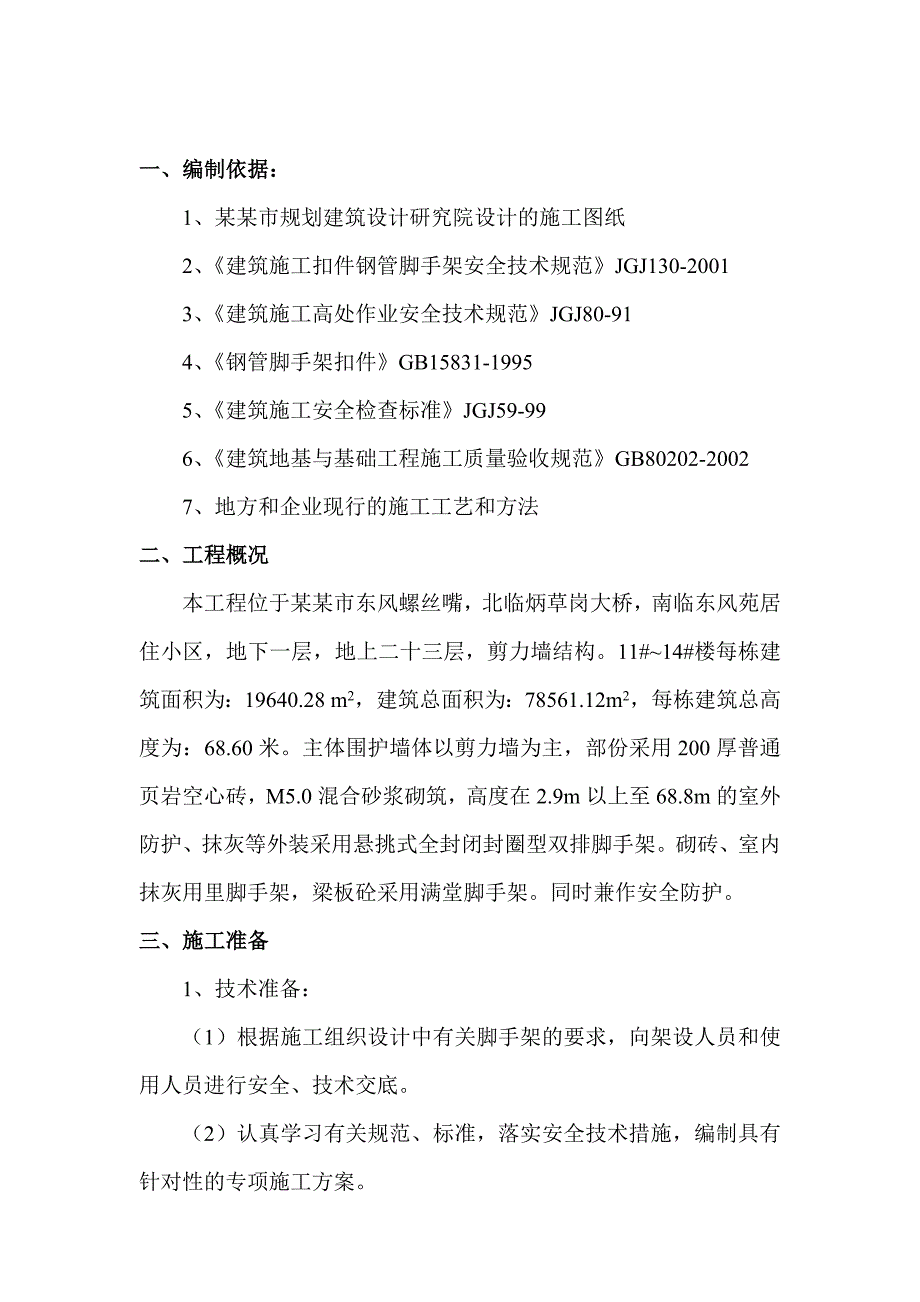

1、某某住宅小区11#14#楼脚手架施工方案（修改稿）编制：审核：批准：编制单位：中国第四冶金建设公司某某分公司某某项目经理部编制时间：某某年十月十二日 施工组织设计审批表专家组审核意见：一、编制依据：1、某某市规划建筑设计研究院设计的施工图纸2、建筑施工扣件钢管脚手架安全技术规范JGJ130-20013、建筑施工高处作业安全技术规范JGJ80-914、钢管脚手架扣件GB15831-19955、建筑施工安全检查标准JGJ59-996、建筑地基与基础工程施工质量验收规范GB80202-20027、地方和企业现行的施工工艺和方法二、工程概况本工程位于某某市东风螺丝嘴，北临炳草岗大桥，南临东风苑居住小区
2、，地下一层，地上二十三层，剪力墙结构。11#14#楼每栋建筑面积为：19640.28 m2，建筑总面积为：78561.12m2，每栋建筑总高度为：68.60米。主体围护墙体以剪力墙为主，部份采用200厚普通页岩空心砖，M5.0混合砂浆砌筑，高度在2.9m以上至68.8m的室外防护、抹灰等外装采用悬挑式全封闭封圈型双排脚手架。砌砖、室内抹灰用里脚手架，梁板砼采用满堂脚手架。同时兼作安全防护。三、施工准备1、技术准备：（1）根据施工组织设计中有关脚手架的要求，向架设人员和使用人员进行安全、技术交底。（2）认真学习有关规范、标准，落实安全技术措施，编制具有针对性的专项施工方案。（3）对架设人员进行继
3、续教育、专业技术培训，以及专业技能考试，考试合格并取得登高作业特种操作证的，方可上岗。（4）定期对特种操作人员进行体格检查，不符合标准者不得上岗。2、材料准备（1）脚手架采用外径为48mm，壁厚为3.5mm的黑铁国标钢管，质量符合国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。（2）脚手架扣件采用可锻铸铁制作扣件，其材质必须符合现行国家标准钢管脚手架扣件GB15831-1995的规定。（3）脚手架采用杉木或松木制作，每块重量30kg，其材质符合现行国家标准木结构设计规范（GBJ5）中级材质的规定。其厚度不小于50mm，两端各设直径为4mm（或8mm）的镀锌钢丝箍两道。（4）安全带
4、必须符合GB2811-85标准的规定。（5）安全帽必须符合GB2811-89标准的规定。（6）安全帽（立网为密目网，水平兜网为尼龙绳网）必须符合GB5725-1997标准的规定。（7）工字型钢必须符合GB700-81 A3或A3F类型钢标准的规定。（8）钢丝绳采用619直径14.00mm普通钢绳。必须符合GB1102-74标准的规定。3、施工现场准备：（1）对钢管、扣件、脚手架、安全“三宝”等进行检查验收，不合格产品不得使用。（2）对经检查合格的配件，分品种、规格堆放整齐。（3）清除搭设场地的杂物，平整搭设场地，排水通畅，不得有积水。4、人员准备:(1)安全生产、文明施工是企业生存与发展的前提
5、条件，是达到无重大伤亡事故的必然保障，也是我项目部创“文明现场”的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组，其机构组成，人员编制及责任分工如下：组长：翟渡川、刘宇良负责组织、协调工作组员：孙克云、张能顺负责方案编制、技术交底歹凡根、王方国、王朝万现场施工指挥、质量检查。四、搭设：（一）悬挑外脚手架搭设：脚手架搭设采用双排单立杆。立杆距结构外缘0.3m，排距（横距）为1.1m；柱距1.6-2m，大横杆步距为1.8m。1、悬挑架的搭设：结构施工至2.9m、34.8m梁板层时，在梁边至板内1.4m、0.8m处（按某某小区11-14#悬外架示意图中14#工字钢的布置位置）分别预埋
6、8钢筋2道，悬挑间距等于立杆纵距，待该层梁、板砼强度达到80%以上时再进行外架施工。用14#工字钢锚入梁、板预埋件内，14#工字钢悬挑1.45米，用预埋钢筋将14#工字钢绑接牢固。待上层剪力墙脱模后,将工字钢端部钢绳拉至上层(楼面以上300800)剪力墙拉接，并固定牢。严禁左右晃动。每根立杆在底部支撑点以上150mm位置用大横杆连接牢。2、脚手架钢管搭设必须横平竖直、整体清晰、图形一致、连接牢固、受荷均匀、安全，有安全操作空间，不摇晃、不变形。3、脚手架配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上二步。4、每搭完一步脚手架后，按规范规定校正步距、纵距、横距及立杆的垂直度。5、立杆按以下
7、要求搭设：（1）立杆采用外轻48的钢管；（2）立杆用连墙件与建筑物作可靠连接，连墙件布置间距：竖向最大间距为2h(h为步距)，水平间距为3La(La为纵距)。（3）立杆接长除顶层顶步可采用搭接外，其余各层各步接头采用对接扣件连接。（5）立杆上的对接扣件交错布置，两根相邻立杆的接头不得在同步同跨内，两相邻立杆接头在高度方向错开的距离500mm；各接头中心至主节点的距离步距的1/3；（6）立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m。（7）开始搭设立杆时，每隔6跨设置一根抛撑，至连墙件安装稳定后，方可根据情况拆除；（8）当搭至有连墙件的构造节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，
8、立即设置连墙件；6、纵向水平杆按以下要求搭设：（1）纵向水平杆设置在立杆内侧，其长度3跨，且6m；（2）纵向水平杆接长采用对接口件连接。（3）纵向水平杆的对接口件交错布置，两根相邻纵向水平的接头不得在同步或同跨内；两个相邻接头在水平方向错开的距离500；各接头中心至最近主节点的距离纵距的1/3；（4）当使用本脚手板时，纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上；（5）在封闭型脚手架的同一步中，纵向水平杆四周交圈，用直角扣件与内外角部位杆固定。7、横向水平杆按以下要求搭设：（1）主节点处设置一根机警向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距150。（2）作业层上
9、非主节点处的横向水平杆，根据支撑脚手板的需要等间距设置，最大间距纵距的1/2。A设计上不允许留脚手眼的部位；B过梁上与过梁两端成60角的三角形范围内及过梁净跨度的高度范围内；C、宽度小于1m的窗间墙；D、梁或梁垫下及其两侧各500的范围内；E、砖砌体的门窗洞口两侧200和转角处450的范围内；其它砌体的门窗洞两侧300和转角处600的范围内。F、独立或附墙砖柱8、纵向、横向扫地杆按以下构造要求搭设：脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。9、连墙件、剪刀撑按以下要求搭设：（1）连墙件搭设
10、A靠近主节点设置，偏离主节点的距离不得300；B多底层第一步纵向水平杆处开始设置，当脚手架下部暂不能设置连墙件时可搭设抛撑，抛撑在连墙件搭设后方可拆除；C连墙件采用菱形布置；D脚手架采用刚性连墙体与建筑物可靠连接。（2）剪刀撑搭设A剪刀撑随立杆、纵向和横向水平杆同步搭设。B剪刀撑按以下要求设置：（1）每道剪刀撑跨越立杆的根数为5根。每道剪刀撑宽度4跨，且6m，斜杆与地面的倾角在45-60之间。（2）脚手架在外侧立面的两端各设置一道剪刀撑，由底至顶连续设置；中间各道剪刀撑之间的净距不得大于15m。（3）剪刀撑斜杆采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离
11、150。10、扣件安装必须符合以下要求：（1）扣件规格与钢管外径（48）相同。（2）扣件螺丝栓拧紧扭力距矩40Nm,且65Nm。（3）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离150。（4）对接扣件开口朝上或朝内。（5）各杆件端头伸出扣件盖板边缘的长度100。11、作业层斜道的栏杆和挡脚板按以下要求搭设：（1）栏杆和挡脚板设在外立杆的内侧；（2）上栏杆上皮高度为1.2m。（3）挡脚板高度为180。（4）中栏居中设置。12、脚手板按下列规定铺设：（1）作业层脚手板采用满铺，离开墙面120150。（2）木脚手板设置在三根横向水平杆上。当脚手板长
12、度小于2m时，采用两根横向水平杆支撑。脚手板的铺设采用对接平铺，脚手板对接平铺时，接头处设两根横向水平杆，脚手板外伸长度不得大于150，两块脚手板外伸长度的各不得大于300。（3）作业层端部脚手板探头长度不得大于150，其板长两端与支撑杆可靠固定。四个角用直径1.2的镀锌钢丝固定在纵向水平杆上。（4）水平网在二层楼面沿脚手架满挂，竖向每间隔二层满挂一道水平网。（二）里脚手架搭设：里脚手架主要用于楼层上砌砖、粉刷使用，由于在使用过程中装拆较频繁，故要求其轻便灵活和装拆方便，在本工程中使用装配式和整体式脚手架（装配式采用钢管、扣件架设采用20的钢筋焊制，脚手架应具有足够的强度、刚度和稳定性，其架设
13、间距，砌墙时不超过2米，粉刷时不超过2.5米，平均高1.52米左右（视楼层高度而定），施工时脚手架上铺设厚50mm，长4000，宽2200的松木脚手板。（三）满堂脚手架搭设：满堂脚手架主要支撑楼面梁板钢筋及砼荷载，本楼层各层支撑高度2.9米，采用全钢管扣件，作为支撑系统。均匀荷载按2.5KN/考虑，立杆间距为0.8米，排距为1.2米。（其它详见模板专项方案）（四）本工程卸料平台采用外挂式卸料平台，制做安装工艺祥受料平台平面，卸料平台立面安装大样。(五)防护设施脚手架要满挂封闭式的密目安全网。密目网采用1.86m的规格，用绳绑扎在大横杆外立杆立侧。作业层网应高于平台1.2m，并在作业层下步处设一
14、道水平兜网。再架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应随层网。 作业层脚手架立杆于0.6m及1.2m高的防护栏杆，底部侧面设18高的挡脚板。(六)其它安全防护措施 1、电梯井口不低于1.2m高的防护门，用12的钢筋，按水平间距60，竖向间距10焊制而成，并在防护门上要刷漆、上锁、挂牌。电梯井应每隔一层用钢筋支托安全网一道，网上不得存有杂物2、结构临边防护措施在结构四周外边线内50处设置全封闭式护身栏杆，使用材料采用483.5钢管。其高度不低于1.2m，立杆间距不大于2.5m，竖向0.6m设一道通长大横杆，每隔一根立杆设一道三脚架。沿钢管长度方向刷红白间隔的油漆、挂醒目标
15、志牌；护身栏杆四周满挂密目安全网；临边四周1m范围内不准堆料，停放机具。3、楼梯间防护措施楼梯的侧边利用脚手架作安全防护，架子立管从梯井内搭设，侧边沿楼梯坡度方向做一道1.2m高的护身栏，侧边底部设18高的挡脚板。五、脚手架检查与验收（一）脚手架在下列阶段进行检查与验收1、脚手架搭设前；2、作业层上施加荷载前；3、每搭设完1013m高度后；4、达到设计高度后；5、遇有六级大风与大雨后；（寒冷地区开冻后；）6、停用超过一个月。（二）进行脚手架检查、验收时应根据下列技术文件1、本专项施工方案；2、施工组织设计及变更文件；3、技术交底文件。（三）脚手架使用中，必须定期检查下列项目：1、杆件的设置和连墙件、支撑等的构造是否符合要求。2、底座I字钢是否松动，立杆是否悬空。3、扣件螺栓是否松动。4、安全防护措施是否符合要求。5、是否超载。
