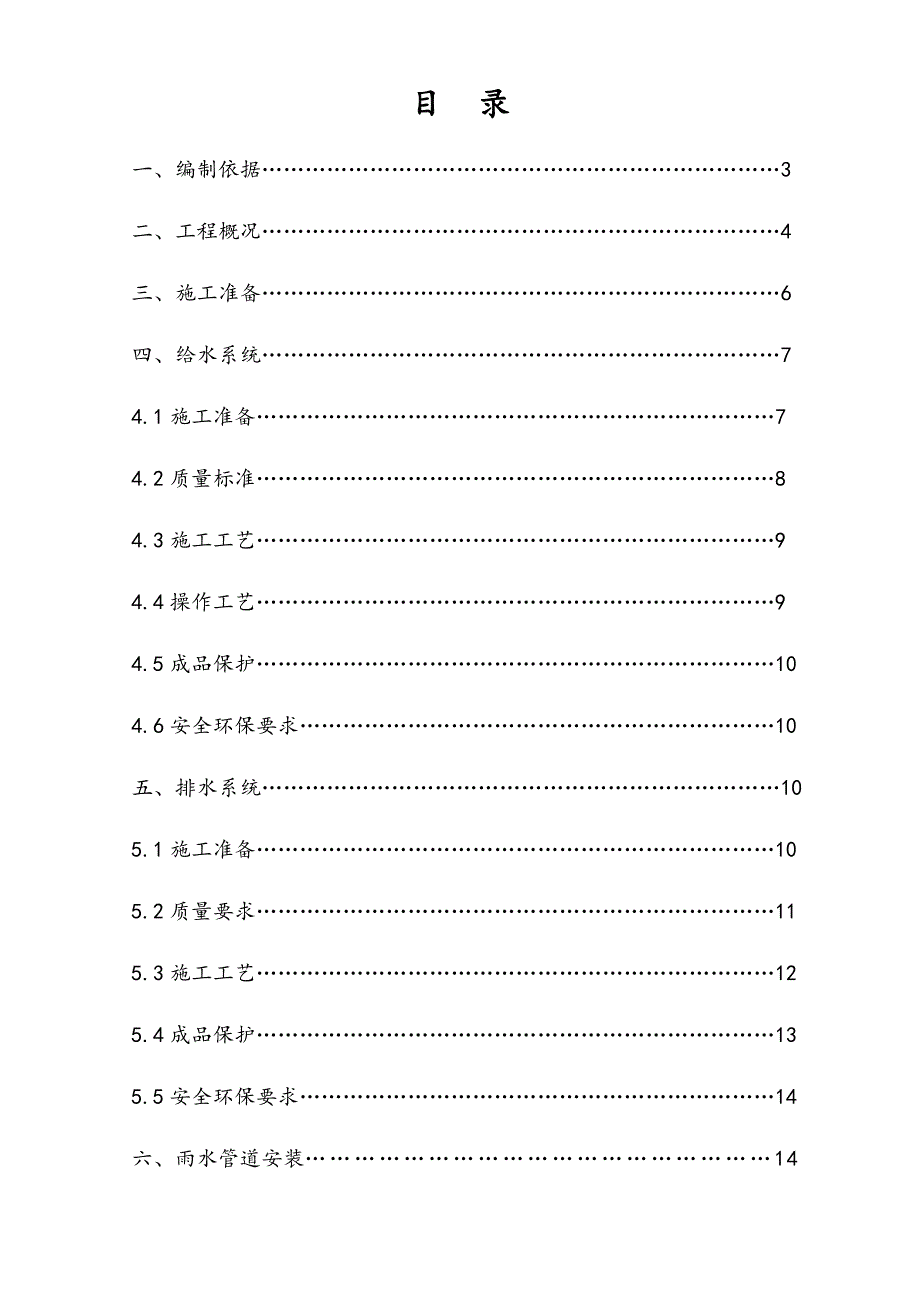

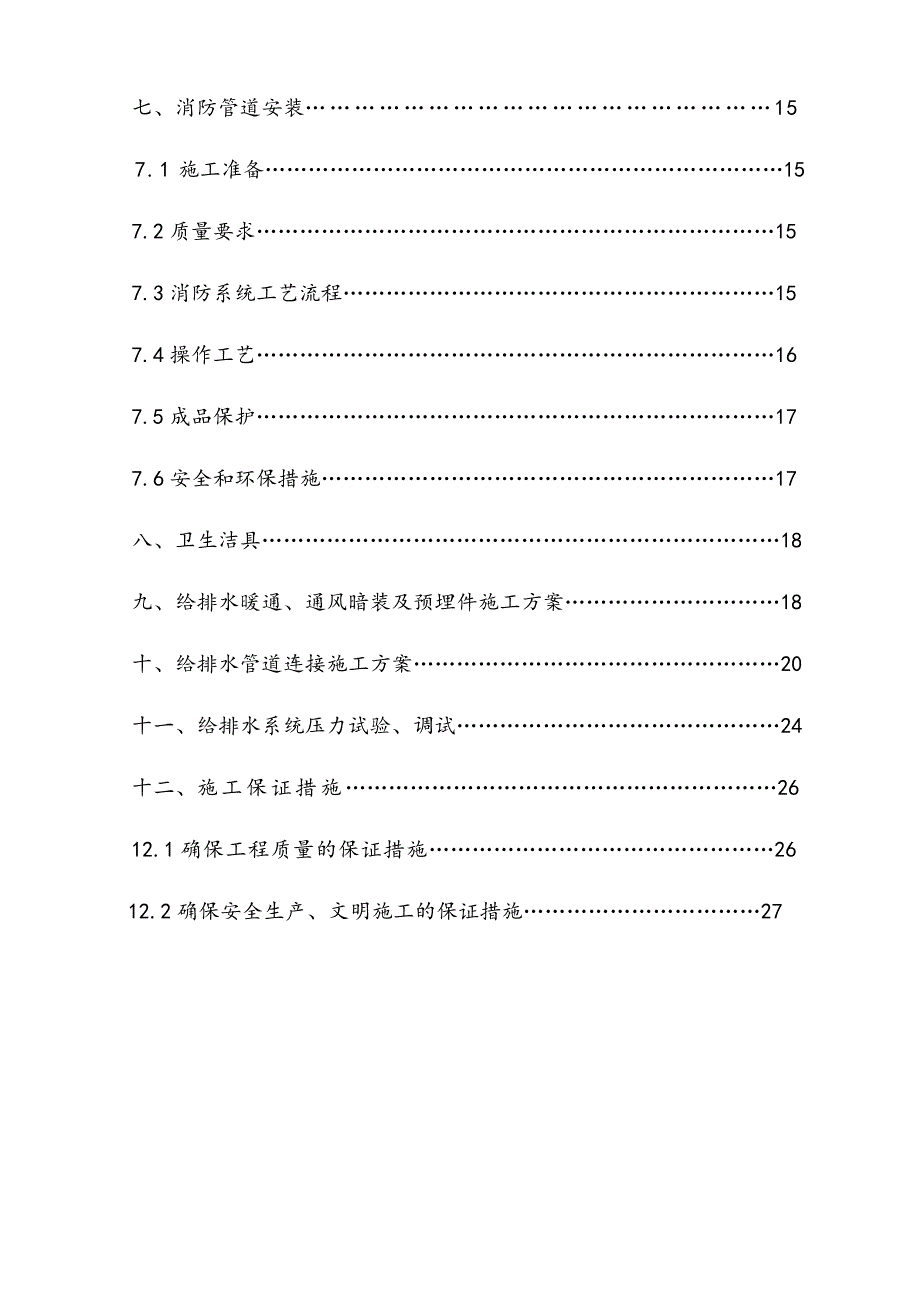

1、目 录一、编制依据3二、工程概况4三、施工准备6四、给水系统74.1施工准备74.2质量标准84.3施工工艺94.4操作工艺94.5成品保护104.6安全环保要求10五、排水系统105.1施工准备105.2质量要求115.3施工工艺125.4成品保护135.5安全环保要求14六、雨水管道安装14七、消防管道安装157.1施工准备157.2质量要求157.3消防系统工艺流程157.4操作工艺167.5成品保护177.6安全和环保措施17八、卫生洁具18九、给排水暖通、通风暗装及预埋件施工方案18十、给排水管道连接施工方案20十一、给排水系统压力试验、调试24十二、施工保证措施2612.1确保工程

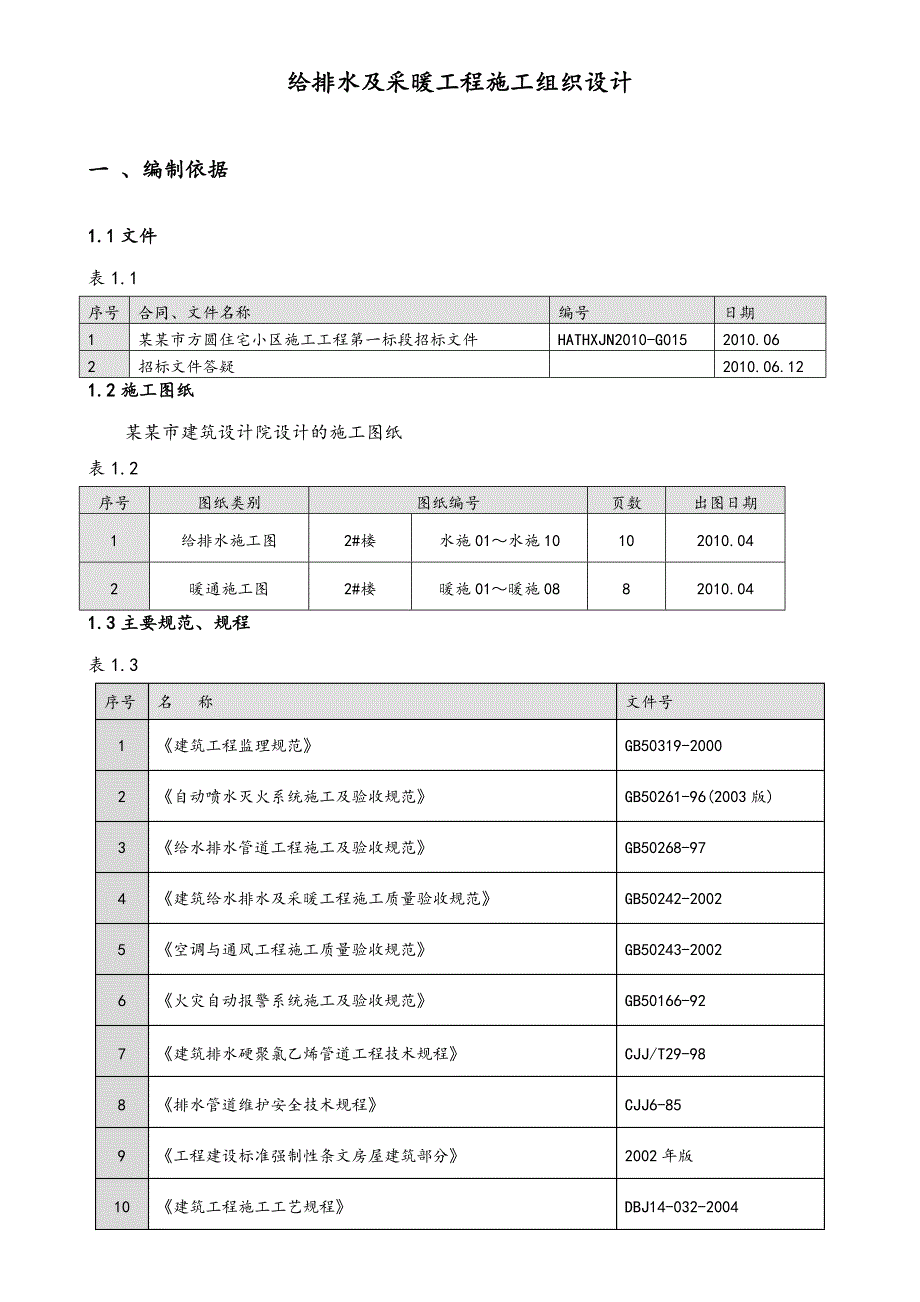

2、质量的保证措施2612.2确保安全生产、文明施工的保证措施27给排水及采暖工程施工组织设计一 、编制依据1.1文件表1.1序号合同、文件名称编号日期1某某市方圆住宅小区施工工程第一标段招标文件HATHXJN2010-G0152010.062招标文件答疑2010.06.121.2施工图纸某某市建筑设计院设计的施工图纸表1.2序号图纸类别图纸编号页数出图日期1给排水施工图2#楼水施01水施10102010.042暖通施工图2#楼暖施01暖施0882010.041.3主要规范、规程表1.3序号名 称文件号1建筑工程监理规范GB50319-20002自动喷水灭火系统施工及验收规范GB50261-96(
3、2003版)3给水排水管道工程施工及验收规范GB50268-974建筑给水排水及采暖工程施工质量验收规范GB50242-20025空调与通风工程施工质量验收规范GB50243-20026火灾自动报警系统施工及验收规范GB50166-927建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-988排水管道维护安全技术规程CJJ6-859工程建设标准强制性条文房屋建筑部分2002年版10建筑工程施工工艺规程DBJ14-032-200411建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-98二、给排水及采暖工程概况该工程给排水及采暖工程系统包括全面,包括给排水系统、热水系统、雨水系统、空调冷凝水系统
4、、消防给水系统、采暖系统等。2.1给排水设计概况表1.1.1序号系统名称系统描述材料选用1给水系统由市政接入的2根DN200的给水管道在小区内构成环状供水管网。给水系统分为四个区：四层及四层以下，为一区，由市政给水管网直接供给；513层为二区，由小区的低压给水管供水；1417层为三区，由小区的中压给水管供给，23层以上为四区，由小区的高压给水管供给地面敷设的给水管采用PP-R管，热熔连接；穿越人防结构的给水管道采用热镀锌管，丝接。2热水系统由住宅卫生间内的电热水器，提供所需生活热水热水管采用热水型PP-R管，热熔连接；与电开水器连接时0.4m薄壁铜管过度。5排水系统排水系统为污废水合流系统。三
5、层及三层以上采用立管排水方式，室内污废水排水管道系统设置专用通气道，一二层排水采用单排方式；地下室污水经集水坑汇集，经污水泵提升后排出室外。废污水管、通气管采用柔性接口的机制排水铸铁管，橡胶圈密封。与污废水泵连接的管段均采用热镀锌钢管，法兰连接。穿越人防结构的排水管采用防腐处理的钢管，人防结构底板中及以下采用机制柔性铸铁管，橡胶圈密封，法兰盘接口。6雨水系统屋面雨水采用外落水，经汇集后排至室外雨水管道。采用UPVC管，粘接7室内消火栓系统室内消火栓用水量20L/S，每只水枪出水量5L/S，消火栓系统在楼内形成环状管网，能满足任一点两股水柱的要求；其水源由小区内的消防泵房供给采用热镀锌钢管，沟槽
6、式连接8自动喷水灭火系统地下一层为储藏室，地下二层平时为储藏室，战时为五级二等人员掩蔽所，自动喷水灭火系统按中危险1级设计，作用面积160，喷水强度为6L/*min;湿式报警阀设置于地下二层，喷洒分区干管设水流指示器和显示开闭信号蝶阀，自动喷淋灭火系统采用直立式玻璃球喷头，其水源由小区集中的消防泵房供给。采用热浸镀锌钢管，DN100mm采用丝接连接，DN100mm采用沟槽连接。阀门及需拆卸部位采用法兰连接。2.2、暖通设计概况：表2.4.2序号系统名称系统描述材料选用1采暖系统热源由小区集中的热交换站提供，采用膨胀水箱定压方式；本工程每单元采暖划分4个供暖系统：一至十六层的N/11、N/12为
7、低区采暖系统，十七层以上N/21、N/22为高区采暖系统，采用分户计量的形式；采暖方式采用地板辐射采暖埋地管材采用防渗氧PB管，热熔焊接；户内明管采用热镀锌钢管，丝接。2通风系统通风系统主要为公共人防部分，位于地下二层，设一个掩体单元，平时为储藏室，战时为五级二等人员掩蔽部。战时二等人员掩蔽部设置三种通风方式。通风系统及正压送风系统风管采用镀锌钢板制作，做法及厚度详通风与空调工程质量验收规范三 、 给排水工程施工前准备3.1施工前准备1、给排水工程在施工前，施工技术人员向施工的班组进行技术交底，并组织施工班组熟悉图纸，领会设计意图，并将有关土建结施、建施及装饰方面的有关资料提供给作业班组，以便
8、全面了解和掌握工程的情况，按施工图纸的要求及施工规范的要求，编制详细的材料、设备进场计划和施工方案。2、施工前将所需的电动工具、设备、手头工具及检测仪器准备好，并严格遵守建筑安装工程操作规程，将所需的安全设备及用具准备好，杜绝不符合安全要求的工具、设备进场使用。3、按设计要求及规范要求，并按照合肥市质量监督站有关要求严把各种材料、设备进场关，坚决杜绝不合格材料进场。将有关配合土建及安装工程中需要的材料、设备按进度需要逐次进场。4、在施工前由安装单位项目负责人书面通知甲方及监理方有关管理人员召开安装工程碰头会，并将施工单位编制的施工方案分发有关人员。5、在施工前每个施工人员都要明确工期目标及质量
9、目标，按图纸及发包方的要求，精心组织施工，密切配合土建，发现安装管线或设备与其它之专业图纸有问题时应及时会同甲方、设计及监理解决。6、给排水工程施工的总原则：先地下，后地上，先预制，后安装，先主干管，后立、支管及附件，先设备就位，后配制管路，先系统试压，后冲洗，最后进行防腐保温和隐蔽验收。3.2 施工顺序及流程施工准备予留予埋管道除锈刷漆支吊架制安主管安装卫生器具安装部件及支管安装管道系统试压冲洗刷漆保温联动试车交工验收。3.3 预留预埋工作配合工作进行前，要熟悉图纸，学习并掌握施工规范。土建施工时，本专业派三名技术工人进行预留预埋，将所有的基础洞、过墙洞、楼板洞按照图纸位置及施工规范规定预留
10、好，除有设计变更外，避免二次打洞。3.4 支、吊架制作与安装1、首先根据图纸确定标高，再根据管道的尺寸（有保温要求的要考虑保温厚度）下料。2、支、吊架间距要根据图纸和施工规范的规定设置；管架、卡子、螺栓不允许以小代大，一般应用机械切断和钻眼，明装支架不允许用电气焊切断、钻孔，各种支架均应安装在承重结构上。四、给水系统本工程生活给水暗敷地面的冷水管采用PP-R，热熔焊接；热水管采用热水PP-R管；给水干管及公共管井内的给水管采用钢塑复合管，丝接；穿越人防结构的给水管道采用热镀锌钢管，丝接。4.1 施工准备认真熟悉图纸，参看给排水专业、通风空调专业、电气专业及建筑装修图纸及现场实际情况核对各管道坐
11、标、标高、走向是否合理可行，管道排列空间是否合理，是否有交叉或排列位置不当，必要时与各专业及设计、业主、监理协商设计变更，办理变更洽商记录。这一步应当在结构施工之前解决以便预留预埋，为管道设备安装打下良好基础。1、作业条件1) 根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。2) 地下管道铺设必须在回填土夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。浇注楼板孔洞、堵抹墙洞工作在土建装修工程开始前完成。3) 暗装管道应在地沟未盖盖板或吊顶未封闭前进行安装，其型钢支架均
12、应安装完毕并符合要求。4) 明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡均已安装牢固，位置正确。5) 主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装立管竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。6) 支管安装（包括暗装支管）应在墙体砌筑完毕，墙面未装修前进行。2、材料要求1) 所有材料使用前应做好产品标识，注明产品名称、规格型号、批号、数量、生产日期和检验代码等，并确保材料具有可追溯性。2)给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。3)钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。4) 水表的规格应符合设计要求并宜经自来水公司确认，热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃无损坏，铅封完整，有出厂合格证。5) 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮无损坏，有出厂合格证。6) 试验合格的阀门，应及时排尽内部积水，并吹干；密封面上应涂防锈油，关闭阀门，封闭出入口，做出明显的
