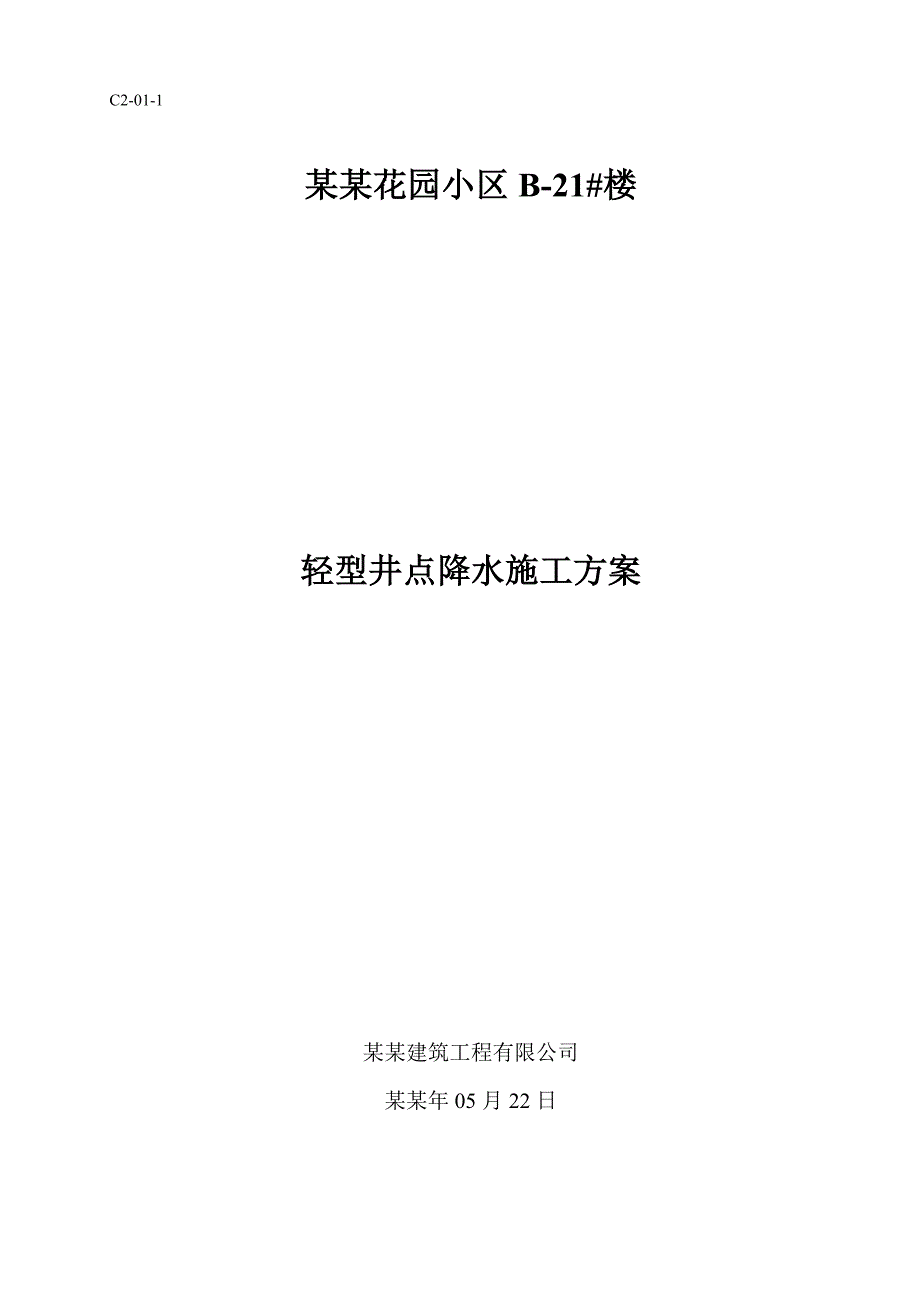

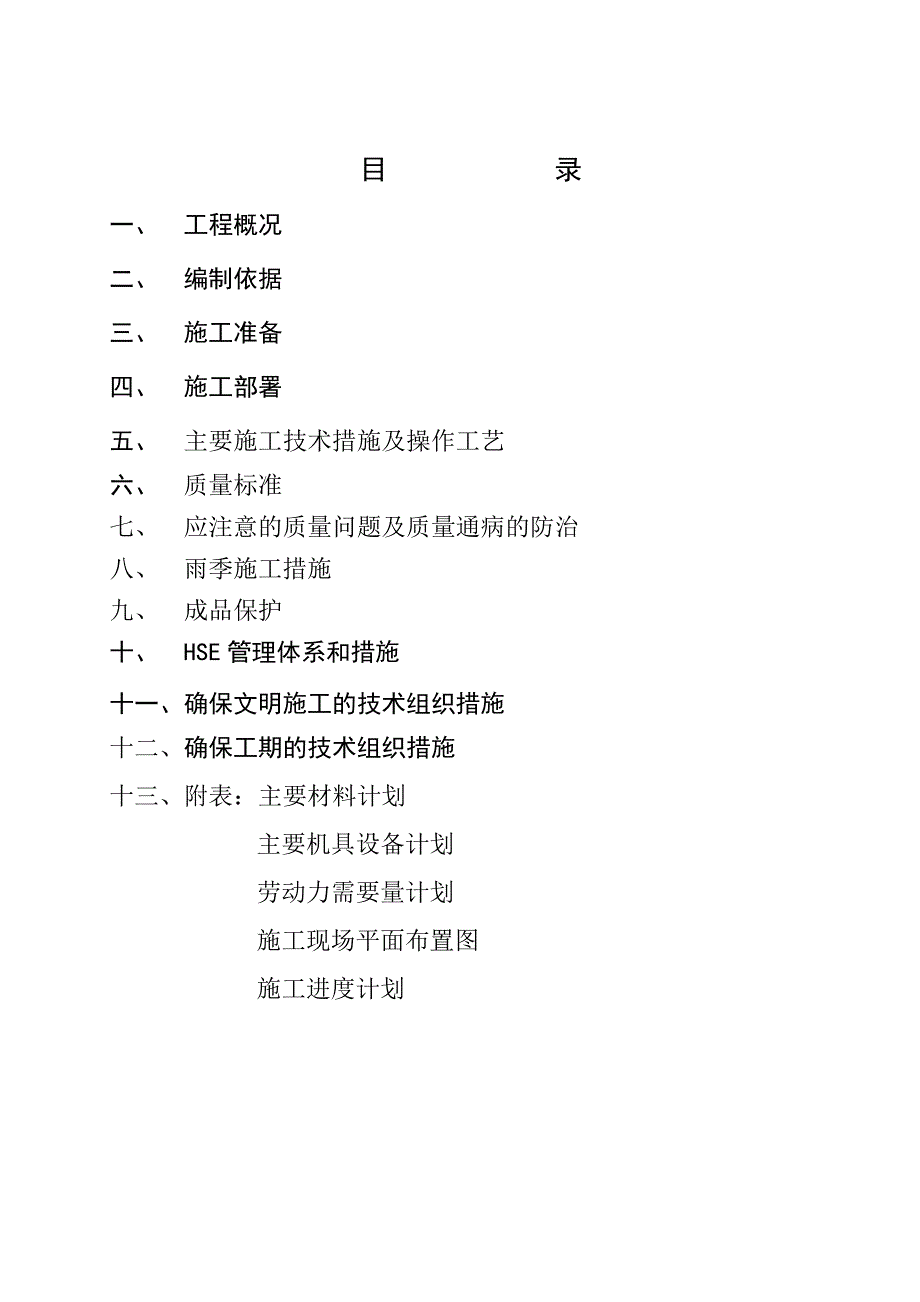

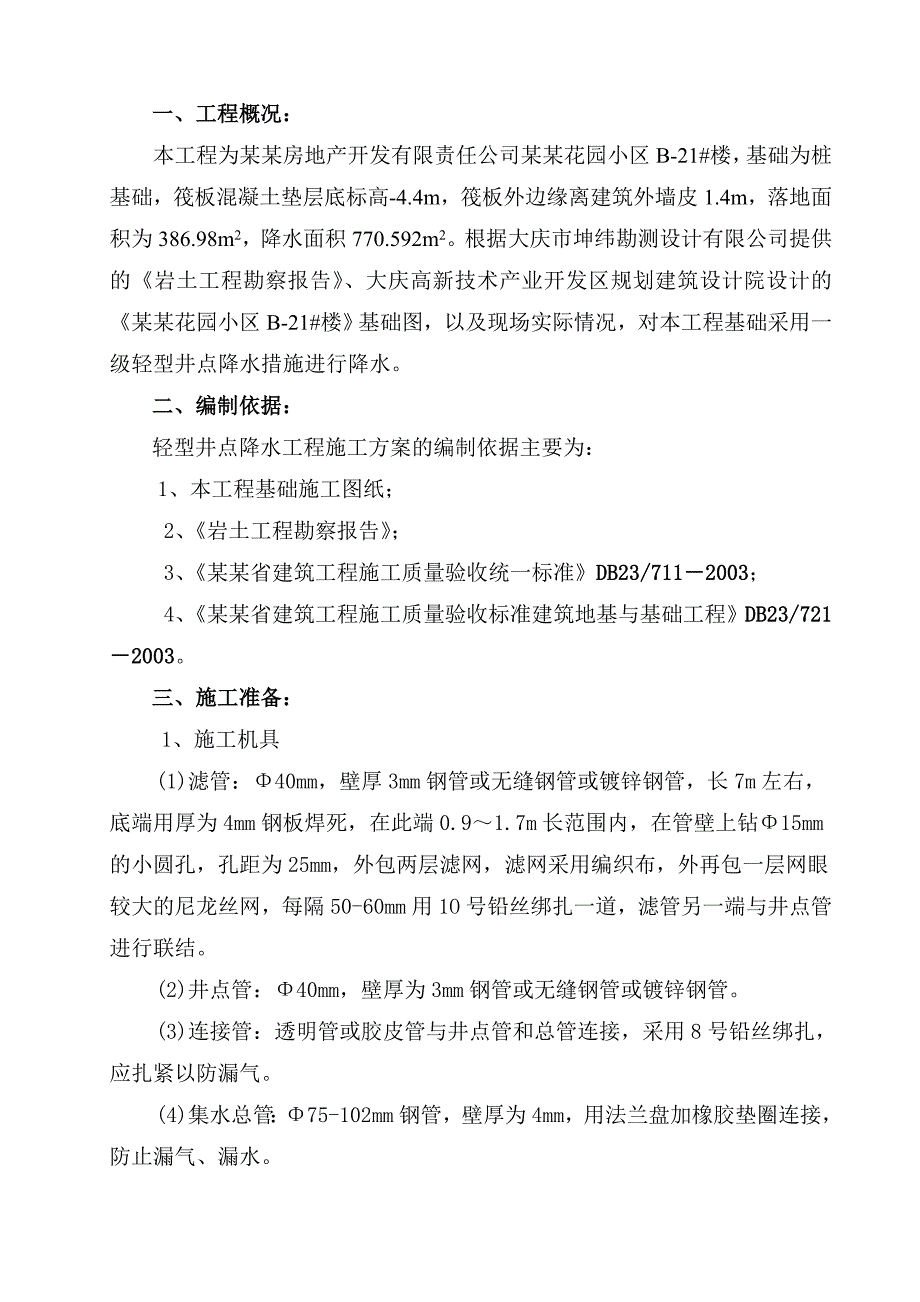

1、C2-01-1某某花园小区B-21#楼轻型井点降水施工方案某某建筑工程有限公司某某年05月22日目 录一、 工程概况 二、 编制依据三、 施工准备四、 施工部署五、 主要施工技术措施及操作工艺六、 质量标准七、 应注意的质量问题及质量通病的防治八、 雨季施工措施九、 成品保护十、 HSE管理体系和措施十一、确保文明施工的技术组织措施十二、确保工期的技术组织措施十三、附表：主要材料计划主要机具设备计划劳动力需要量计划施工现场平面布置图施工进度计划一、工程概况：本工程为某某房地产开发有限责任公司某某花园小区B-21#楼，基础为桩基础，筏板混凝土垫层底标高-4.4m，筏板外边缘离建筑外墙皮1.4m，
2、落地面积为386.98m2，降水面积770.592m2。根据大庆市坤纬勘测设计有限公司提供的岩土工程勘察报告、大庆高新技术产业开发区规划建筑设计院设计的某某花园小区B-21#楼基础图，以及现场实际情况，对本工程基础采用一级轻型井点降水措施进行降水。二、编制依据：轻型井点降水工程施工方案的编制依据主要为： 1、本工程基础施工图纸；2、岩土工程勘察报告；3、某某省建筑工程施工质量验收统一标准DB23/7112003；4、某某省建筑工程施工质量验收标准建筑地基与基础工程DB23/7212003。三、施工准备：1、施工机具 (1)滤管：40mm，壁厚3mm钢管或无缝钢管或镀锌钢管，长7m左右，底端用厚
3、为4mm钢板焊死，在此端0.91.7m长范围内，在管壁上钻15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50-60mm用1O号铅丝绑扎一道，滤管另一端与井点管进行联结。 (2)井点管：40mm，壁厚为3mm钢管或无缝钢管或镀锌钢管。 (3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。 (4)集水总管：75-102mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。(5)抽水设备：根据设计配备离心泵、真空泵，以及机组配件和水箱。 (6)移动机具：自制移动式井架、牵引力为6t的绞车。 (7)凿孔冲击管：
4、2198mm的钢管，其长度为10m。 (8)水枪：505mm无缝钢管,下端焊接一个16mm的枪头喷嘴,上端弯成大约直角,且伸出冲击管外,与高压胶管连接。 (9)蛇形高压胶管：压力应达到1.50MPa以上。 (10)高压水泵：100TSW-7高压离心泵，配备一个压力表，作下井管之用。 2、材料：粗砂或砾石，不得用中砂，严禁使用细砂，以防堵塞滤管网眼。 3、技术准备 (1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。 (2)凿孔设备与抽水设备检查。4、平整场地 为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备的自制简易车架，因此场地平整度要高
5、一些，设备进场前进行场地平整，以便于车架在场地内移动。 5、井点计算(1)涌水量计算： 根据以下公式计算：Q=1.366k(2Hs)s/(lgRlgx0)式中 Q井点系统总涌水量(单位m3/d)， 渗透系数(单位m/d)，H含水层深度(单位m)，R抽水影响半径(单位m)，s水位降低值(单位m)，x0基坑假想半径(单位m)。计算涌水量时，需预先确定x0、R、k的值：x0基坑假想半径的计算：对于矩形基坑，其长度与宽度之比不大于5时，可将不规则平面形状化成一个假想半径x0的圆坑进行计算： x0=A/。 式中 A基坑的平面面积(单位m2)， 圆周率，取3.14。根据上式及施工图纸计算x0=A/=770
6、.592/3.14=15.666m。渗透系数k的确定：根据地质报告提供的数值确定：本工程岩土工程勘察报告地-1003/P21页：粉砂0.51.0m/d，取平均值0.75m/d。抽水影响半径R的计算：井点系统抽水后地下水受到影响而形成降落曲线，降落曲线稳定时的影响半径即为计算用的抽水影响半径R值，可按下式计算：R=1.95sH k式中R、s、H、k同前。H=16.4-1.4=15m，s=4.4-1.4=3m。根据上式计算R=1.95sH k =1.95*3*15*0.75 =19.62m。根据以上数据计算涌水量Q=1.366k(2Hs)s/(lgRlgx0)=1.366*0.75*(2*15-3
7、)*3/(lg19.62- lg15.666)=849.025m3/d(2)井点管数量计算：根据以下公式计算：n=mQ/q式中 q单根井点管出水量(单位m3/d)，可按下式求得：q=65dl3k k渗透系数(单位m/d)，粉砂0.51.0m/d，取平均值0.75m/dd滤管直径(单位m)，40mm，为0.04ml滤管长度(单位m)，0.91.7m，取平均值1.3mm井点备用系数，考虑堵塞等因素，一般取1.1。根据上式计算单根管出水量q=65dl3k=65*3.14*0.04*1.3*30.75 =9.643 m3/d。需井点管数：n=mQ/q=1.1*/9.643=1.1*849.025/9.
8、634=97根(3) 井点管间距计算：D=2(L+B)/(n-1)=2*(30+1.4*2+2*2)+(14.1+1.4*2+2*2)/(97-1)=1.2m。(4)抽水设备计算：根据1套抽水设备不超过50根井点管计算，本工程需要2台抽水设备。综上所述，本工程井点降水需要2台抽水设备、97根井点管。四、施工部署1、施工现场组织机构：现场设立工程项目经理部，进行组织协调。项目经理部组织机构框图： 2、主要劳动力、机械设备的投入：见附表。3、主要机具设备的投入：见附表。4、井点测量放线需要1天，安装井点管至抽水设备运转需要3天，待降水连续912天后开始挖基坑，至基础回填完成后拆除井点管，需要28天
9、。五、主要施工技术措施及操作工艺 1、井点安装 (1)安装程序 井点放线定位安装高位水泵凿孔安装埋设井点管布置安装总管井点管与总管连接安装抽水设备试抽与检查正式投入降水程序。 (2)井点管埋设 根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑连接，以便于排泄多余水。用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在O.4-0.8Mpa，在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。一般含砂的粘土，按经验，套管落距在1000mm之内。在射水与套管冲切作用下
10、，大约在10-15min时间之内，井点管可下沉7m左右，若遇到较厚的纯粘土时，沉管时间要延长，此时可采取增加高压水泵的压力，以达到加速沉管的速度。冲击孔的成孔直径应达到300-350mm，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安置深度低500mm以上，以防止冲击套管提升拔出时部分土塌落，并使滤管底部存有足够的砂石。 凿孔冲击管上下移动时应保持垂直，这样才能使井点降水井壁保持垂直，若在凿孔时遇到较大的石块和砖块，会出现倾斜现象，此时成孔的直径也应尽量保持上下一致。 井孔冲击成型后，应拔出冲击管，通过单滑轮，用绳索拉起井点管插入，井点管的上端应用木塞塞住，以防砂石或其
11、他杂物进入，并在井点管与孔壁之间填灌砂石滤层，该砂石滤层的填充质量直接影响轻型井点降水的效果，应注意以下几点： a砂石必须采用粗砂，以防止堵塞滤管的网眼。 b滤管应放置在井孔的中间，砂石滤层的厚度应在60-1OOmm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼，填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。 c滤砂层的填充高度，至少要超过滤管顶以上1000-1800m，一般应填至原地下水位线以上，以保证土层水流上下畅通。 d井点填砂后，井口以下1.0-1.5m用粘土封口压实，防止漏气而降低降水效果。(3)冲洗井管将15-30mm的胶管插入井点管底部进行注水清洗，直到流出清水
12、为止，应逐根进行清洗，避免出现“死井”。 (4)管路安装 首先沿井点管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来，主干管连接水箱水泵，然后拔掉井点管上端的木塞，用胶管与主管连接好，再用10#铅丝绑好，防止管路不严、漏气，而降低整个管路的真空度。主管路的流水坡度按坡向泵房5的坡度并用砖将主干管垫好。并作好冬季降水防冻、保温。 (5)检查管路 检查集水干管与井点管连接的胶管的各个接头，在试抽水时是否有漏气现象，发现这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管的铅丝，直至不漏气为止。在正式运转抽水之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。在水泵进水管上安
13、装一个真空表，在水泵的出水管上，安装一个压力表。为了观测降水深度，是否达到施工组织设计所要求的降水深度，在基坑中心设置一个观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。 在试抽时，应检查整个管网的真空度，应达到550mmHg(73.33KPa)，方可进行正式投入抽水。 2、抽水 轻型井点管网全部安装完毕后，进行试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。开机一个星期后，将形成地下降水漏斗，并趋向稳定，土方工程可在降水10d后开挖。 六、质量标准 1、井点管垂直度允许1%井点管长。 2、井点管间距允许值不大于150%。3、井点管埋设允许偏差值不大于20
14、0mm。4、过滤砂砾料填灌允许偏差值不大于5%。5、井点真空度允许值大于60KPa。6、一组井点管和接头中心，应保持在一条直线上。7、井点埋设应无严重漏气、淤塞、出水不畅或死井等情况。8、埋入地下的井点管及井点联接总管，均应除锈并刷防锈漆一道；各焊接口处焊渣应凿掉，并刷防锈漆一道。 七、应注意的质量问题及质量通病的防治1、土方挖掘运输车道不设置井点，这并不影响整体降水效果。 2、在正式开工前，由电工及时办理用电手续，保证在抽水期间不停电。因为抽水应连续进行，特别是开始抽水阶段，时停时抽，井点管的滤网易于阻塞，出水混浊，同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。 3
15、、轻型井点降水应经常进行检查，其出水规律应“先大后小，先混后清”。若出现异常情况应及时进行检查。 4、在抽水过程中，应经常检查和调节离心泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，减少出水阀门的出水量，尽量使抽吸与排水保持均匀，达到细水长流。 5、真空度是轻型井点降水能否顺利进行降水的主要技术指数，现场设专人经常观测，若抽水过程中发现真空度不足，应立即检查整个抽水系统有无漏气环节，并应及时排除。6、在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子表面是否潮湿等方法进行检查。如“死井”数量超过10%，则严重影响降水效果，应及时采取措施，采用高压水反复冲洗处理。 7、在打井点之前应勘测现场，若发现有障碍物应及早处理。 8、如粘土层较厚，沉管速度会较慢，如超过常规沉管时间时，可采取增大水泵压力，大
