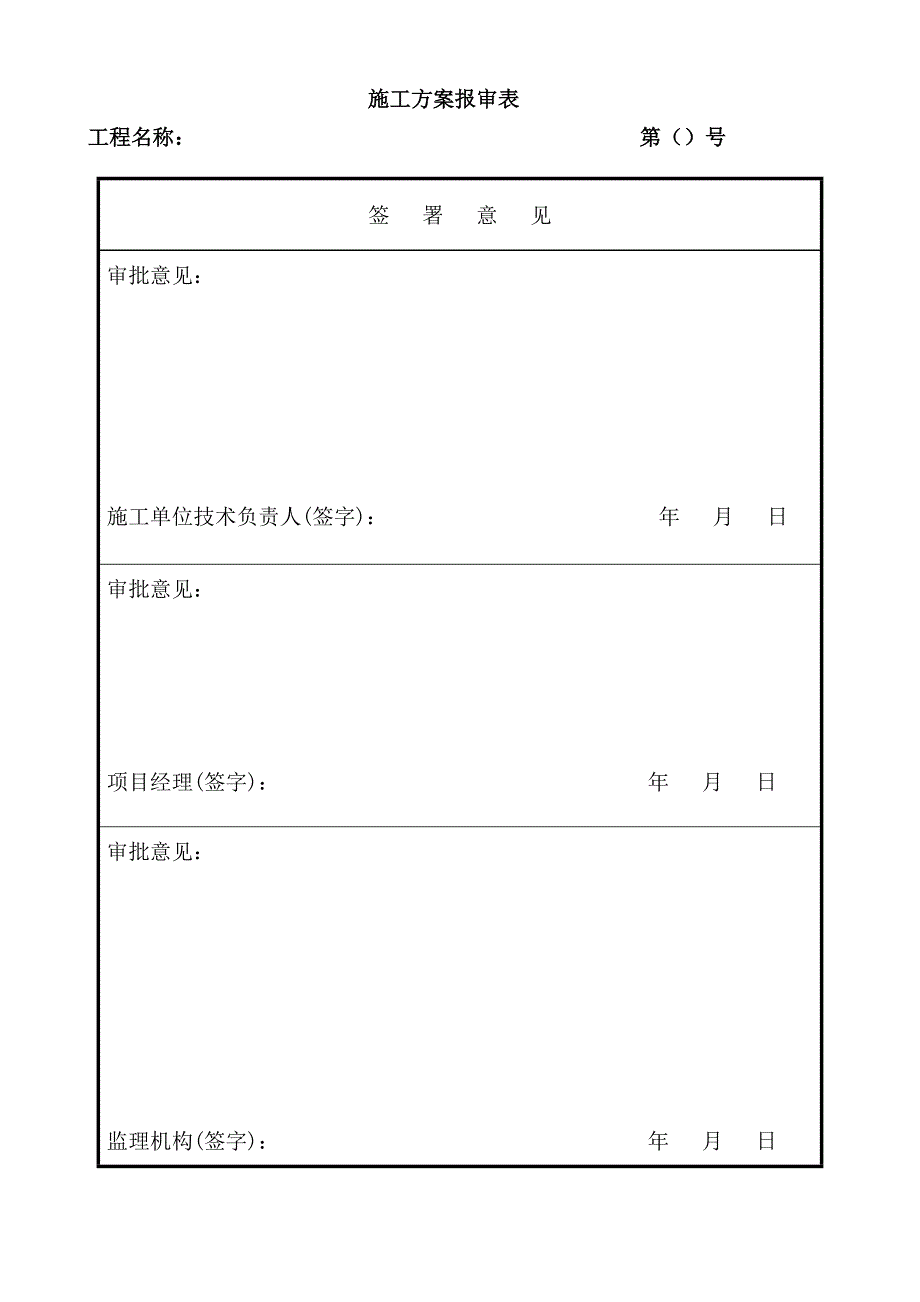

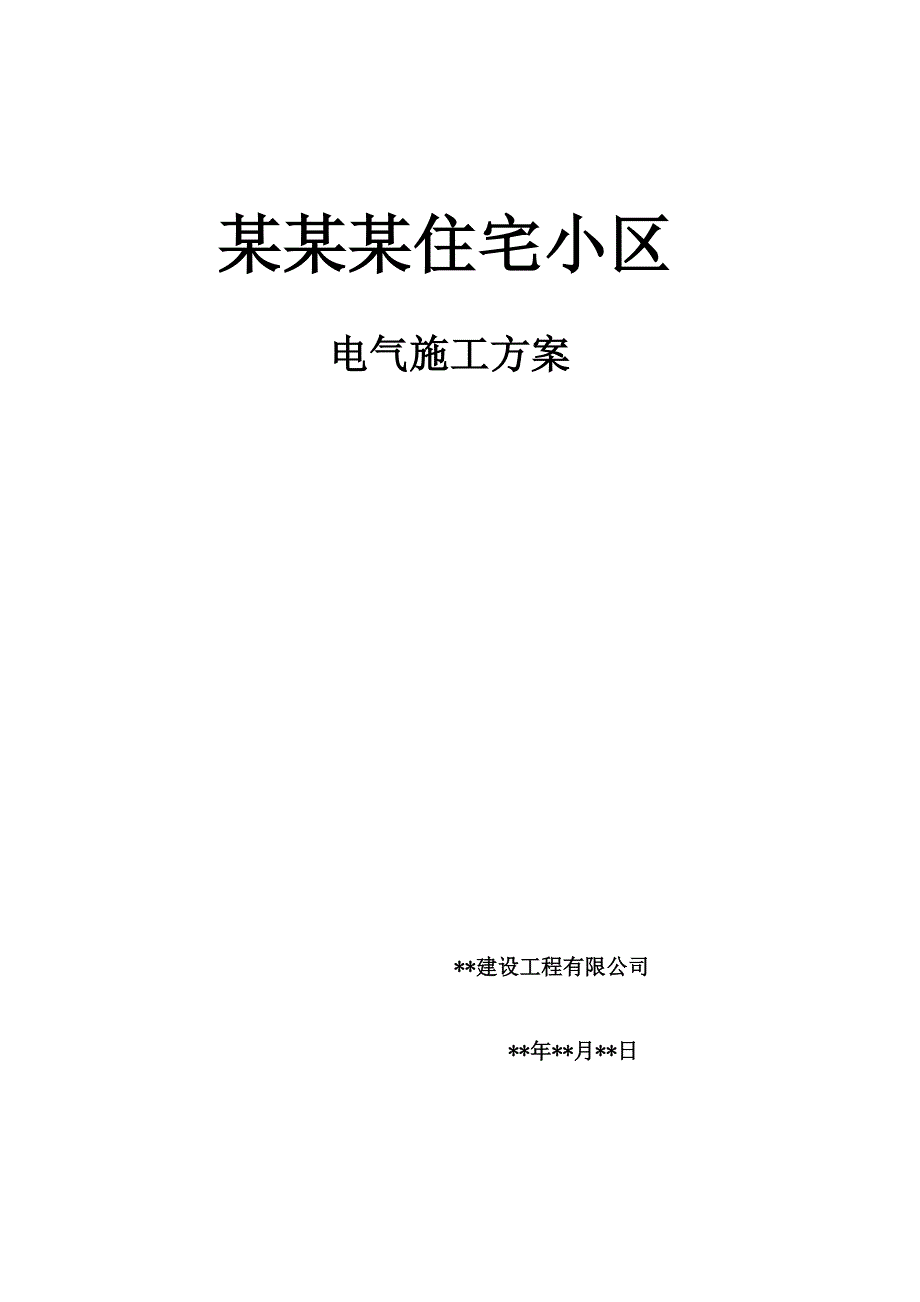

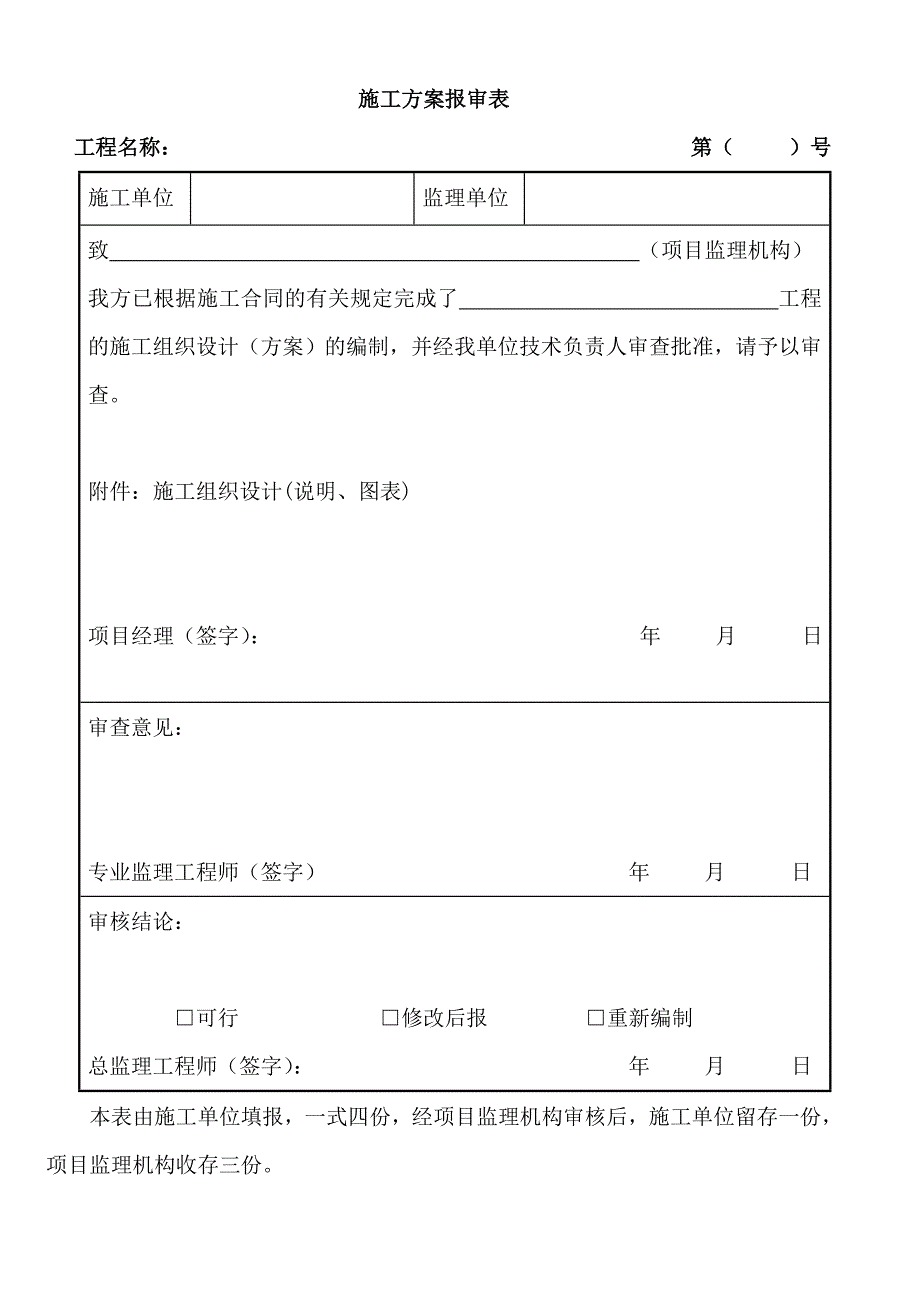

1、某某某住宅小区电气施工方案 *建设工程有限公司 *年*月*日施工方案报审表工程名称： 第（）号签 署 意 见审批意见：施工单位技术负责人(签字)： 年 月 日审批意见：项目经理(签字)： 年 月 日审批意见：监理机构(签字)： 年 月 日施工方案报审表工程名称： 第（ ）号施工单位监理单位致 （项目监理机构）我方已根据施工合同的有关规定完成了 工程的施工组织设计（方案）的编制，并经我单位技术负责人审查批准，请予以审查。附件：施工组织设计(说明、图表)项目经理（签字）： 年 月 日审查意见：专业监理工程师（签字） 年 月 日审核结论：可行 修改后报 重新编制总监理工程师（签字）： 年 月 日本表
2、由施工单位填报，一式四份，经项目监理机构审核后，施工单位留存一份，项目监理机构收存三份。电气施工组织方案一、编制依据：1、 *年*月施工图纸2、 图纸会审记录3、 电气施工规范和安装工艺标准4、 建筑电气安装工程图集JGJ/T16-925、 等电位联接安装02D501-2图集6、 接地装置安装03D501-4图集7、 国标认证ISO9002系列标准和公司的质量体系文件8、 按*地方标准技术资料整理文件DB21/12342003二、工程概况2.1.方案依据：施工图、招标文件电气施工规范大全华北标办施工图集92 JGJ/T16-92 02D501-4 02D501-2 JSJT-1802.2.工程
3、概况：本工程为*住宅小区5、6、7、8、9楼，位于*。总建筑面积为23000，其中7、8楼为高层建筑，建筑高度为34.67米，地上十一层，地下一层，其中局部为夹层，地下一层为人防，平时为车库及设备用房，夹层为住户仓库，一至十一层为住户，屋顶设电梯设备机房。9为公建部分，共三层。5、6为低层建筑，建筑高度为18.6米，地上六层、地下一层，其中地上部分为住户，地下为住户仓库。结构型式为现制钢筋砼框架剪力墙，其中7、8楼地下一层人防部分高为6.5米，夹层高为2.2米，住户高为3米，屋顶机房高为3.68米；5、6楼地下一层高为3米，住户高为3米，电气包括以下系统： 动力系统 照明系统 防雷接地系统 火
4、灾自动报警及联运控制系统 有线电视系统 综合布线系统 可视频对讲系统开工日期：*年*月*日计划竣工日期：*年*月*日建 设 单 位： *房地产开发有限责任公司 设 计 单 位： *建筑设计研究有限公司监 理 单 位： *监理有限公司承 包 单 位： *建设工程有限公司2.3.专业概况2.3.1.本小区变电所采用两路高压供电,向本车库低压配电室提供两路独立的低压电源，并且主电源及备用电源应引自不同的低压母线段，该工程低压配电系统采用TN-C-S.380/220V配电方式。各相别之间应用颜色严格区分开，L1-黄色,L2-绿色,L3-红色,N-淡兰色,PE-黄绿相间。配电室低压侧集中补偿。2.3.2
5、.电力系统：埋地进户线选用YJV22-1KV型电缆由室外直埋地引入，埋深-800。进户处用钢管保护，沿地下一层顶板下引至各住宅楼单元开关箱。7、8楼地下室消防负荷及每个防护单元的照明负荷电源采用双电源末端自动切换。一般负荷均由配电室以放射式或树干式相结合的方式配电。所有电力控制箱、照明配电箱、事故照明配电箱、双电源自动切换箱均为明装，下皮距地1.4M或落地安装，低压配电室内低压配电柜落地安装在10#槽钢基础上，采用上进、下出的方式。2.3.3.照明系统：7、8楼地下室除正常照明外，7、8#楼地下室还设置应急照明。正常照明及应急照明的光源为白炽灯或荧光灯。战时照明系统与平时照明系统共用。对住宅每
6、户按6.0KW设计,单相供电。在每个单元相对应的地下一层适当位置装设集中装表计量箱。集中计量箱为明装，下皮距地0.5米。住户照明配电箱为暗装，中心距地1.8米，距墙边不得小于240MM。暗装开关的安装高度为中心距地1.3米。距门边0.2米。装于门开启侧的开关距墙角0.9米。卫生间插座选用防潮防溅型，安装高度为中心距地1.8米。其余房间插座选用安全型，厨房排油烟机插座安装高度为中心距地2.3米，厨房其余插座安装高度为中心距地1.8米，卧室.起居室插座的安装高度为下皮距地0.3米。卧室、起居室的灯具为吸顶安装，灯头为普通灯头。厨房、卫生间选用瓷质灯头。楼道灯为光控型感应灯，吸顶安装。由集中计量箱到
7、每户导线规格型号为BV-500-3X10mm 。穿阻燃刚性塑料管(PC)沿墙.棚或地面暗设。室内部分导线均穿阻燃刚性塑料管(PC)，沿墙、棚或地面暗设。住户室内采用照明插座分开的供电方式。插座回路采用三线制的配电方式，导线规格为BV-4.0mm。照明回路导线规格为BV-2.5mm，为三根。2.3.4.通信系统：1 光缆由室外地下一层墙体引至各单元门弱电箱，经光电转换后用五类线放射式引至各信息出口。2 所有。2.3.5.有线电视系统：1 本工程有线电视进户电缆由室外电讯井穿钢管保护埋地引入，埋深-0.8米。2 前端箱及分配箱设在公共走廊内，前端箱下皮距地1.0米，分配箱距地1.0米。系统采用分支
8、分配方式，进户出线盒安装高度为下皮距地0.3米。3 系统干线采用SYV-75-12型同轴电缆，分支干线采用SYV-75-7同轴电缆，其余分支线均选用SYKV-75-5型同轴电缆，穿塑料管（PC）沿墙或顶板暗敷设，在中途接线盒内设插接体。2.3.6.综合布线系统：1 本工程电话进户线及光纤由室外电讯井穿钢管保护埋地引入至综合布线进线配线柜。综合布线单元配线架至用户终端穿刚性阻燃塑料管（PC）沿墙、地面及顶棚暗设。2 综合布线系统为非屏蔽式超五类结构化布线系统，选用大对数电缆或超五类四对非屏蔽双绞线传输数据信息。由普通电话电缆HYA-2*0.4或HPV-2*0.5传输语音信息。综合布线单元配线架至
9、用户终端选用超五类四对非屏蔽双绞线。3 综合布线进线箱及单元箱为暗敷，下皮距地0.5米，用户终端盒暗设，中心距地0.3米。4 综合布线进线配线柜引出接地干线BV-1*6mm与总等电位连接箱相联，接地电阻不大于1欧姆。2.3.7.可视对讲系统：1 本工程一层各住宅单元入口处设可视对讲主机，对讲主电源由楼梯口集中计量箱供电。2 系统干线及分支线均选用SYKV-75-5型同轴电缆，RVV-5*0.2、RVV-2*1.0软护套线。3 导线穿管选用刚性阻燃塑料管（PC）沿墙、地面及顶棚暗设。2.3.8.防雷及接地系统：本建筑属于三级防雷建筑物，利用钢筋混凝土基础内钢筋与柱内两根主筋相焊接作为接地装置，采
10、用共用接地装置，接地电阻R1欧姆。若不满足，应在室外补打辅助接地装置。利用柱内两根主筋作为引下线，其上部应与避雷带相焊接。当柱主筋16mm时，应利用两根钢筋焊接作为避雷引下线。当柱主筋10mm16mm时，应利用四根钢筋焊接作为避雷引下线。所有高出屋面的金属构件均应和避雷装置相连，在距地面0.5M处设避雷测试卡子,下部在室外地坪下焊出一根-40X4镀锌导体，此导体伸向室外辅助接地装置。由照明配电箱重复接地端子至三孔插座段应设一专用保护地线,其线径和零线的截面相同,所有可能带电金属导体的外壳均应和保护接地线可靠相连，在变电所做总等电位联接，总等电位箱下皮距地0.5M。所有进出建筑物的各种金属管道均
11、应在进户出和接地装置相连。三、施工部署3.1.施工部署原则 集中力量保重点、保工期，在人力、物资、机具上给予施工经充分保证，搞好各方面的协调配合，提高管理水平。 按交工顺序组织分段施工：其中7、8楼地下一层设备各类多样，各设备机房均位于地下室；裙房部分照明、动力、及弱电管线密布，交叉重叠处众多，因此在施工中应将这两处设为重点企业段，标准层为一般作业段，组织分段，综合安排，确保土建工程进度。 组织配合施工，穿插作业，重点部分优先安排。本工程施工进度紧、配合量大、面广。暗敷在楼墙体、地面内的管盒必须配合土建主体施工作业而进行，在二次装修的吊顶施工作业期间，应配合组织安装抢工，组织穿插相关安装项目作
12、业，组织内部各工种平行流水作业，以达到土建安装装修及内部各工种之间互创施工条件，确保工程总体施工进度。 推行先进的施工方法及施工机具，大量引进新材料工艺，提高机械化作业水平，如在安装施工作业中应大量采用电动、液动小型机具。3.2.施工技术准备 认真熟悉设施工图纸及洽商，做好技术交底。 根据土建装修50线，及时调整接线盒标高，保证标高符合设计及规范要求，不得出现负标高。 装修前工长与土建、水暖、通风等各专业联系，掌握其各自专业的进度，及时检查预埋管线是否有遗漏，暗埋的箱体是否已留好孔洞，接线盒入墙不得过深。 地下室部分风管、水管及线槽较多，名专业要及时对图纸，避免标高及位置“打架”，或出现无电源
13、问题等，为今后的设备安装创造条件。 各弱电设备机房，安装有防静电地板的，墙上的配电箱或接线盒要调整标高。3.3.1.施工平面及临时用地(房)以土建平面布置为准。3.3.2.主要施工机具的配备电焊机 8台电锤 6台台钻 2台手枪钻 4把切割机 1台开槽机 8台套丝机 2台煨弯器 6台气焊机 3套工作台 4套接地摇表 5块 穿线后进场万用表 3块流动配电箱 7台3.3.3.注意以下几点要求： 进入施工现场的材料、设备必须是合格产品，各类配电箱必须为两部认可定点厂生产的产品，并符合中国电工产品安全认证要求(长城标志)。 材料进场要认真检验，主要设备、材料订货进场要与设计及甲方协商共同把好质量关。 进场材料要及时报验，填写材料报验单，并附相应合格证或检验记录，出示样品，报予监理，检验合格同意后方可使用。 施工工艺流程施工准备-管盒预埋-电气扫管(穿带线)-电气穿线-
