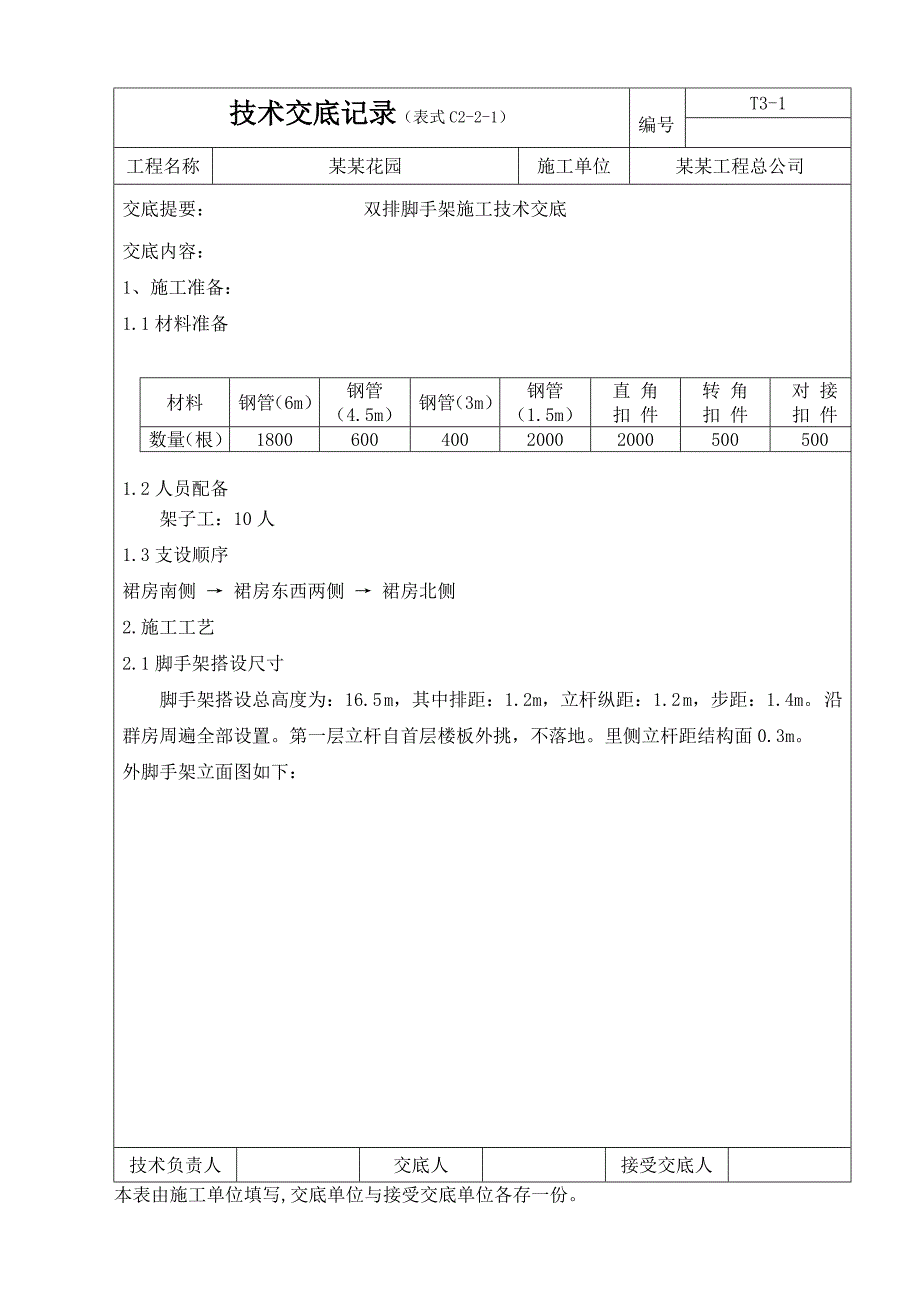

1、技术交底记录（表式C2-2-1）编号T3-1工程名称某某花园施工单位某某工程总公司交底提要： 双排脚手架施工技术交底 交底内容：1、 施工准备：1.1材料准备材料钢管（6m）钢管（4.5m）钢管（3m）钢管（1.5m）直 角扣 件转 角扣 件对 接扣 件数量（根）1800600400200020005005001.2人员配备架子工：10人1.3支设顺序裙房南侧 裙房东西两侧 裙房北侧2.施工工艺2.1脚手架搭设尺寸脚手架搭设总高度为：16.5 m，其中排距：1.2m，立杆纵距：1.2 m，步距：1.4m。 沿群房周遍全部设置。第一层立杆自首层楼板外挑，不落地。里侧立杆距结构面0.3m。外脚手架

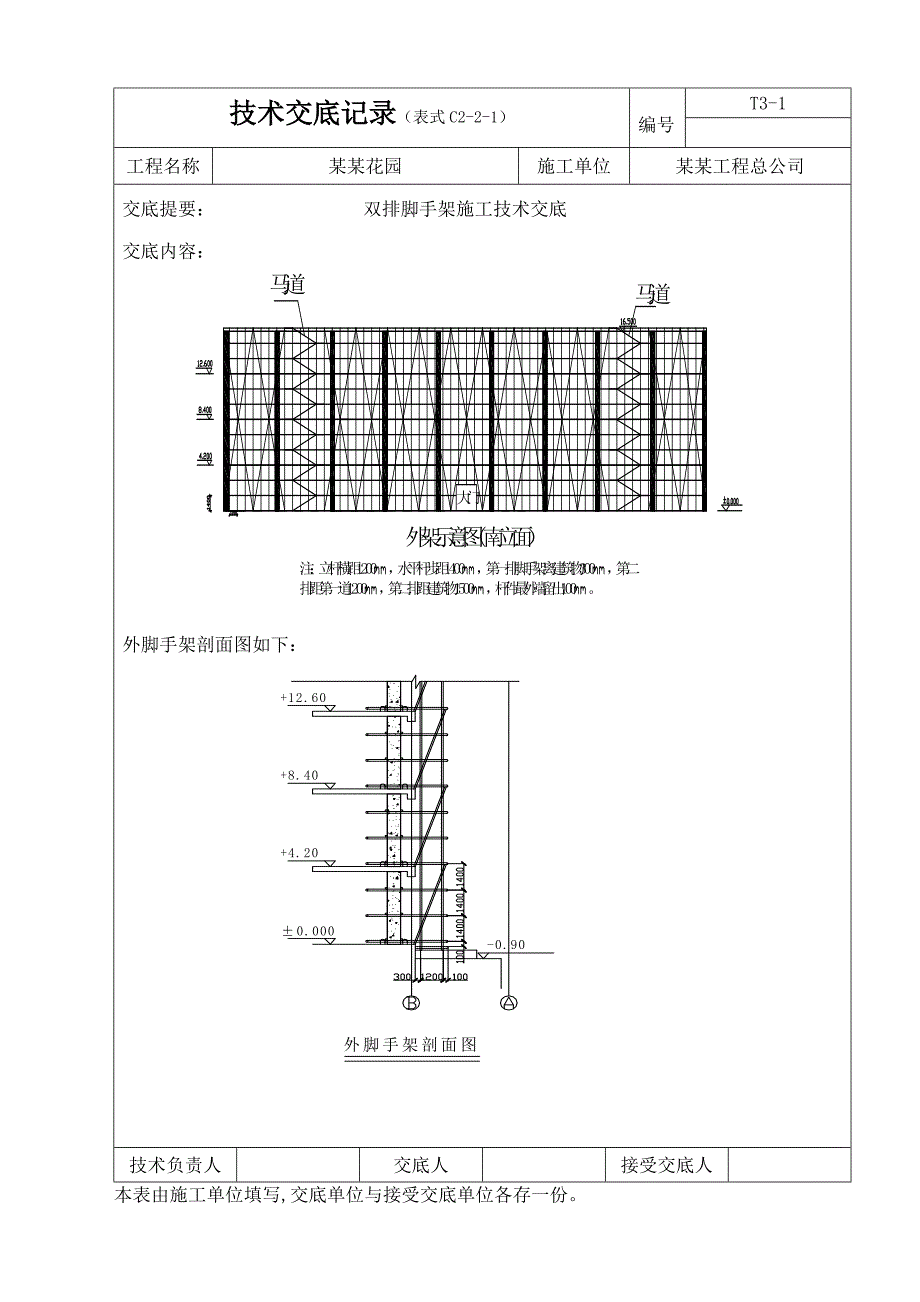

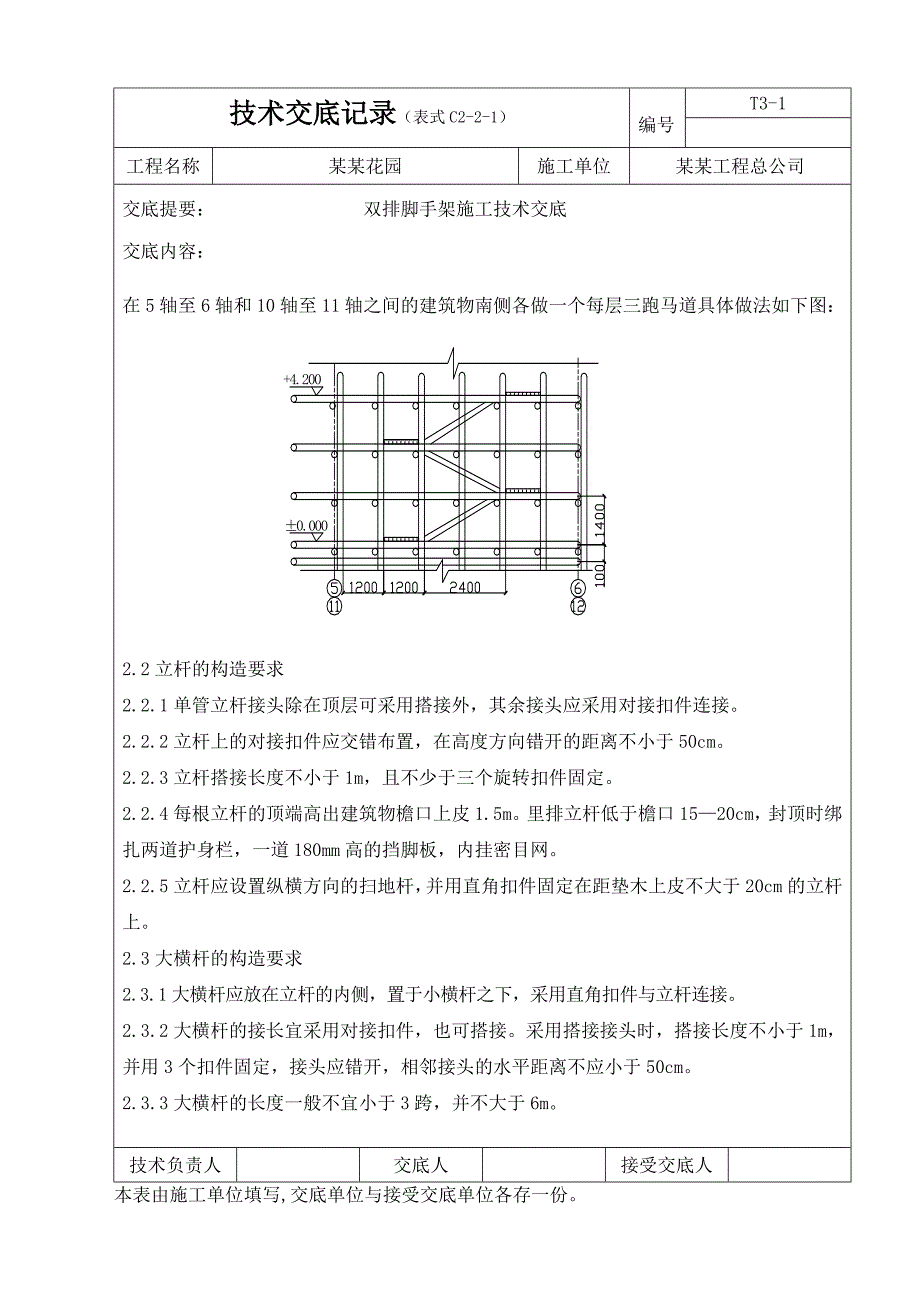

2、立面图如下：技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录（表式C2-2-1）编号T3-1工程名称某某花园施工单位某某工程总公司交底提要： 双排脚手架施工技术交底 交底内容：外脚手架剖面图如下：技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录（表式C2-2-1）编号T3-1工程名称某某花园施工单位某某工程总公司交底提要： 双排脚手架施工技术交底 交底内容：在5轴至6轴和10轴至11轴之间的建筑物南侧各做一个每层三跑马道具体做法如下图：2.2立杆的构造要求2.2.1单管立杆接头除在顶层可采用搭接外，其余接头应采
3、用对接扣件连接。2.2.2立杆上的对接扣件应交错布置，在高度方向错开的距离不小于50cm。2.2.3立杆搭接长度不小于1m，且不少于三个旋转扣件固定。2.2.4每根立杆的顶端高出建筑物檐口上皮1.5m。里排立杆低于檐口1520cm，封顶时绑扎两道护身栏，一道180mm高的挡脚板，内挂密目网。2.2.5立杆应设置纵横方向的扫地杆，并用直角扣件固定在距垫木上皮不大于20cm的立杆上。2.3大横杆的构造要求2.3.1大横杆应放在立杆的内侧，置于小横杆之下，采用直角扣件与立杆连接。2.3.2大横杆的接长宜采用对接扣件，也可搭接。采用搭接接头时，搭接长度不小于1m，并用3个扣件固定，接头应错开，相邻接头
4、的水平距离不应小于50cm。2.3.3大横杆的长度一般不宜小于3跨，并不大于6m。技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录（表式C2-2-1）编号T3-1工程名称某某花园施工单位某某工程总公司交底提要： 双排脚手架施工技术交底 交底内容：2.4小横杆的构造要求2.4.1每一主节点必须设一个小横杆，并用直角扣件固定在大横杆上。2.4.2操作层上非主节点处的小横杆宜根据脚手板的需要等间距设置，最大间距不应大于柱距的1/2。2.5连墙杆的构造要求2.5.1本工程均采用刚性连接，每层范围内均需布置一排，竖向间距为3.6m，横向间距为6m。2.5.2在脚
5、手架周边的端头（包括顶端）以及转角处，要加密连墙杆，具体视现场实际情况而定。2.5.3连墙杆与结构连接示意图:遇窗洞口时连接时如下技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录（表式C2-2-1）编号T3-1工程名称某某花园施工单位某某工程总公司交底提要： 双排脚手架施工技术交底 交底内容：遇门洞口时连接如下：与结构柱连接时如下：技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录（表式C2-2-1）编号T3-1工程名称某某花园施工单位某某工程总公司交底提要： 双排脚手架施工技术交底 交底内容：特殊部位如通道示意
6、图：外脚手架角部做法技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录（表式C2-2-1）编号T3-1工程名称某某花园施工单位某某工程总公司交底提要： 双排脚手架施工技术交底 交底内容：2.6斜撑和剪刀撑构造2.6.1横向支撑的斜杆应在12步距内，由底至顶呈“之”字形连续布置，并用旋转扣件与立杆或大、小横杆相连。2.6.2斜撑的间距不得超过6根立杆，与地面夹角为4560，下脚不落地。2.6.3剪刀撑的接头除顶层可用搭接外，其余均采用对接接头，用对接扣件加以连接，接头应错开50cm以上，剪刀撑应用旋转扣件与立杆或大小横杆相连接，旋转扣件中心线距主节点的距离
7、不应大于15cm。最下一对剪刀撑与立杆的连接距地面不宜大于50cm，以确保架子稳定。2.6.4必须在外侧立面的两端各设一道剪刀撑，由下至顶连续设置，中间剪刀撑的净距不大于15cm。2.7构件要求2.7.1钢管：采用48mm，厚3.5mm的电焊钢管，钢管长度宜为46m，用于横向水平杆的钢管长以2.5m为宜。钢管应无裂纹，两端面应平整，严禁打孔。2.7.2扣件不得有裂纹、气孔，机械性能不低于KTH33-8的可锻铸铁要求。保证扣件与钢管的接触面严格吻合。旋转扣件应转动灵活，当扣件夹紧钢管时，开口处的最小距离应小于5mm。扣件表面应作防锈处理，扣件螺栓的拧紧扭力矩达70Nm时，扣件不得破坏。2.7.3
8、脚手板：板厚不小于50mm，板宽为200250mm，板长36m，在板端往内80mm处，用10号铁丝加两道紧箍，防止板端劈裂，板材不得有开裂腐朽。2.8搭设工艺2.8.1搭设程序：搭设准备放立干线铺垫板竖立杆安放大横杆安放小横杆铺脚手板绑扎护身栏和挡脚板绑扎斜撑和剪刀撑绑扎封顶杆绑扎护身栏和挡脚板立挂安全网。技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录（表式C2-2-1）编号T3-1工程名称某某花园施工单位某某工程总公司交底提要： 双排脚手架施工技术交底 交底内容：2.8.2搭设要点：a做好搭设前的准备工作，具体负责人应根据脚手架施工方案中的要求，逐
9、级向搭设和使用脚手架的人员进行技术安全交底。b搭设前应对搭设材料进行检查和验收，不合格的构配件不能使用，合格的构配件按品种、规格、使用顺序先后堆放整齐。c搭设现场的障碍物及地面杂物，应事前清理干净，夯实基土，并使排水畅通。d放线和铺垫板，按双排脚手架的杆距、排距的要求放线、定位，铺设和安放垫木时应铺平稳，不得悬空，垫板的位置必须准确。2.9拆除工艺2.9.1拆除程序：安全网护身栏挡脚板小横杆大横杆立杆连墙杆剪刀撑斜撑。2.9.2拆除要点：拆除前应制定拆除程序，并对拆除人员进行交底，非专业人员不得上架从事拆除作业。在拆除过程中，应符合以下要求：a拆除顺序应逐层由上而下进行，严禁上下同时作业。b所
10、有连墙间应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架。分层拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。c当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭设临时抛撑加固后，再拆连墙杆。d拆除后的各构配件应分段往下顺放，严禁随意抛扔。e拆除过程中应听从专人指挥，参加搭、拆脚手架的工人必须按安全要求，戴好安全帽、系好安全带、穿好防滑鞋。3、 全文明施工措施3.1搭设或拆除架子作业中，架子上作业的人员应穿防滑鞋，配挂好安全带。技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录（表式C2-2-1）编号T3-1工程名称某某花园施工单位某某工程总公司交底提要： 双排脚手架施工技术交底 交底内容：3.2架设材料应随要随用，以免放置不当时掉落，收工前所有架上材料必须全部搭设完成。3.3施工过程中要经常对安全网进行检查和维修，严禁向安全网内扔各种物料和垃圾。3.4风、雪之后上架作业时，应把架面上积雪、积水清除干净，避免发生滑跌。3.5六级以上大风及大雨、大雾天，平台上的操作人员应立即离开，暂停高空作业。3.6不得在修补平台上堆放其它材料或多人挤在一起。技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。
