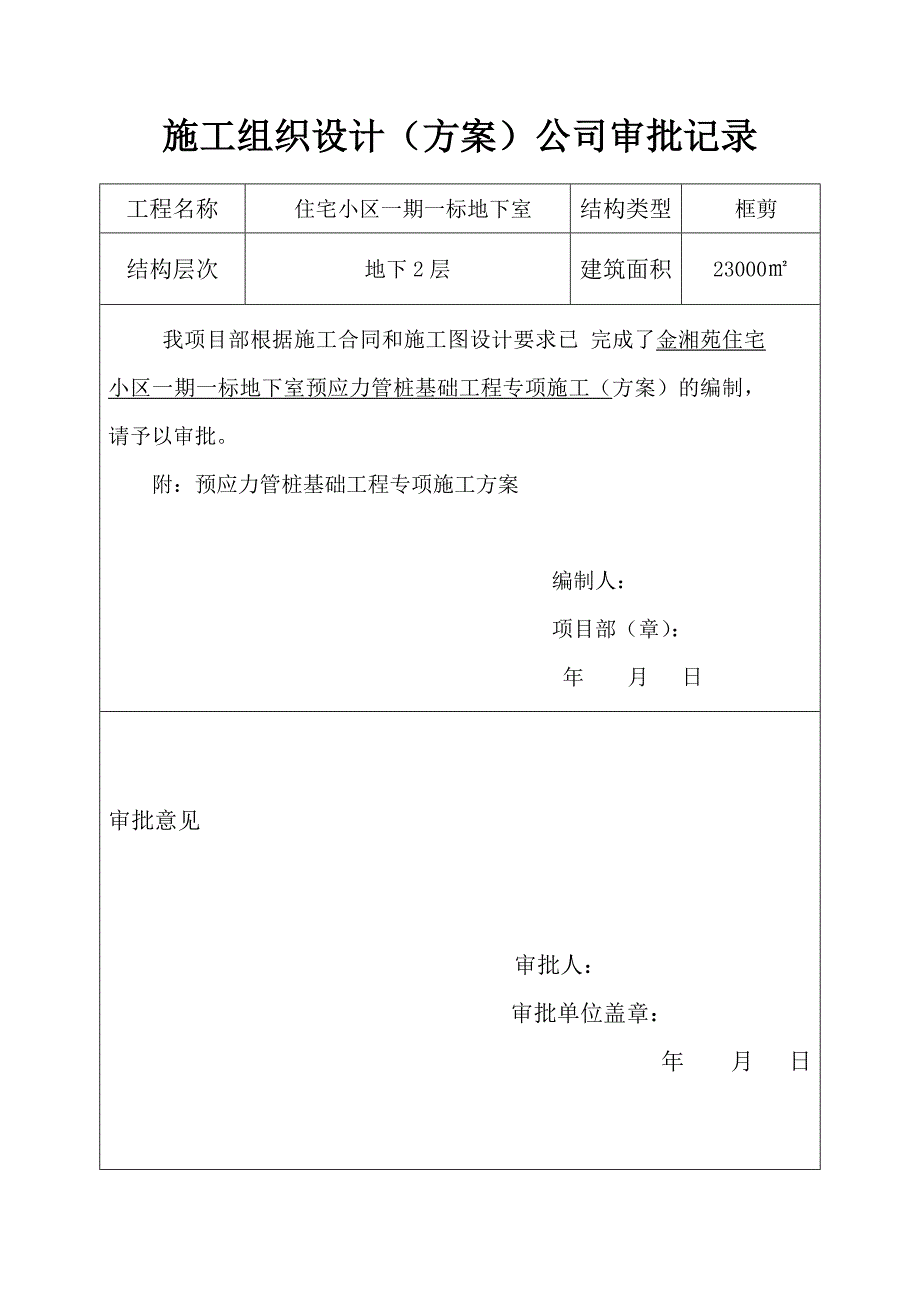

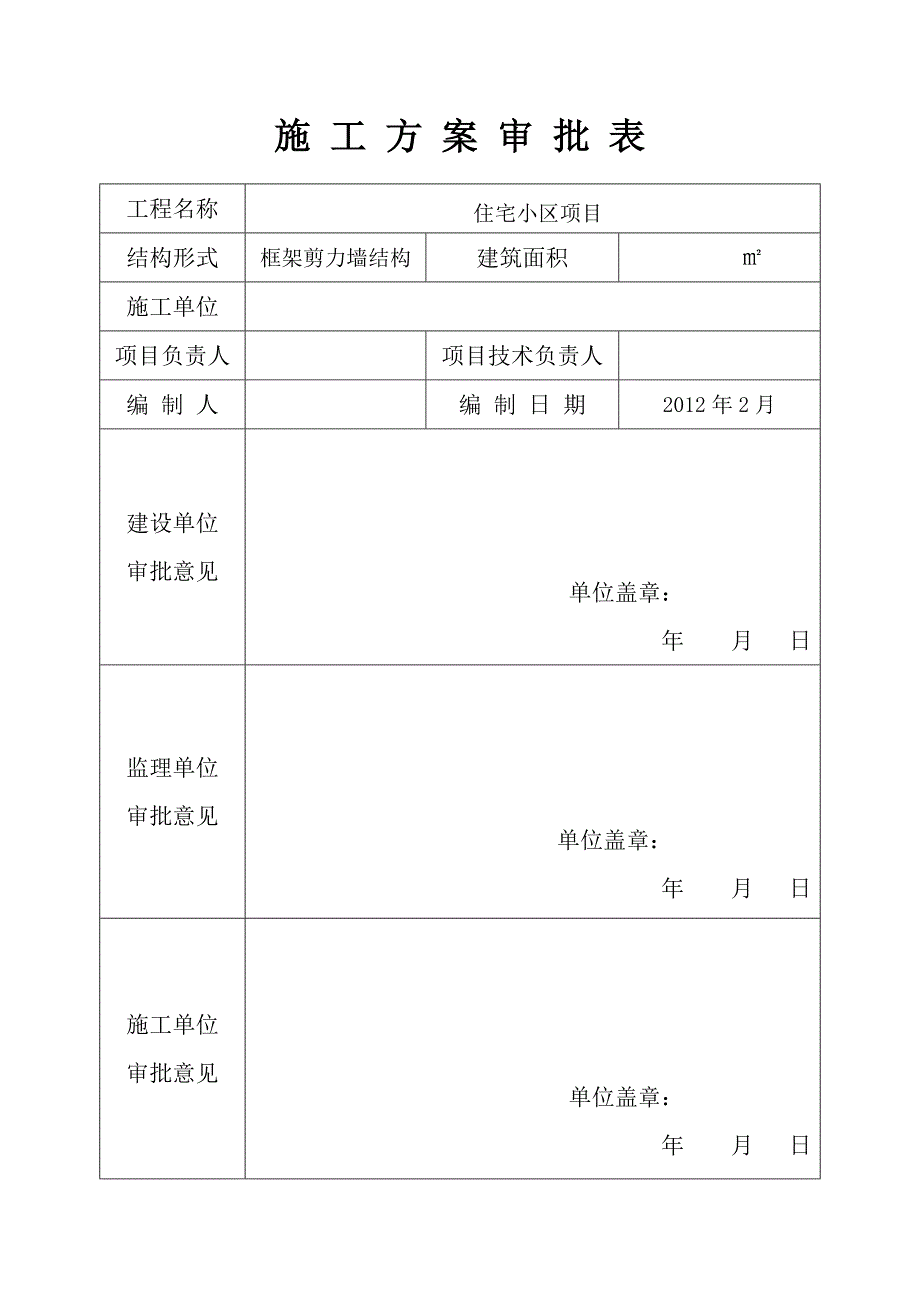

1、住宅小区项目基坑支护施工方案施 工 方 案 审 批 表工程名称 住宅小区项目结构形式框架剪力墙结构建筑面积 施工单位 项目负责人项目技术负责人编 制 人编 制 日 期2012年2月建设单位审批意见单位盖章： 年 月 日监理单位审批意见单位盖章： 年 月 日施工单位审批意见单位盖章： 年 月 日施工组织设计（方案）公司审批记录工程名称 住宅小区一期一标地下室结构类型 框剪结构层次地下2层建筑面积23000我项目部根据施工合同和施工图设计要求已 完成了金湘苑住宅小区一期一标地下室预应力管桩基础工程专项施工（方案）的编制，请予以审批。附：预应力管桩基础工程专项施工方案 编制人： 项目部（章）： 年
2、月 日 审批意见 审批人：审批单位盖章： 年 月 日施工组织设计（方案）公司审批记录工程名称 住宅小区一期一标地下室结构类型 框剪结构层次地下2层建筑面积23000我项目部根据施工合同和施工图设计要求已 完成了 住宅小区一期一标边坡支护工程专项施工（方案）的编制，请予以审批。附：预应力管桩基础工程专项施工方案 编制人： 项目部（章）： 年 月 日 审批意见 审批人：审批单位盖章： 年 月 日目 录第一章工程概况1一、编制依据1二、工程概况1三、地基基础分析及水文特征2四、基坑周边环境概况2五、支护方案的选择2第二章 施工方案3一、基坑土方开挖3二、降水工程施工方案3三、基坑支护方案5四、支护施
3、工与土方开挖6五、边坡变形观测方案6六、排水处理7七、基坑后期维护7第三章 质量控制措施8一、关键工序质量控制措施8（一）、修整面壁质量控制措施8（二）、土钉制作质量控制措施8（三）、喷射作业质量控制措施8（四）、土钉压浆质量控制措施9二、 特殊工序质量控制措施9三、重要部位控制措施9第四章 施工中有关问题的影响及处理措施10一、施工噪音10第五章 基坑支护施工过程中的应急预案10一、局部垮塌10二、裂缝处理11三、软弱层处理11第六章 安全施工措施11一、管理目标12二、组织管理12三、安全防护管理12第七章应急预案15第八章 文明施工措施16一、现场总平面管理16二、环保措施17三、施工操
4、作现场文明施工管理措施18四、消防管理措施19第一章工程概况一、编制依据1.本工程岩土工程地质勘察报告2.本工程业主有关要求3.本工程有关设计图纸4.选用规范1）建筑地基基础工程施工质量验收规范GBJ50202-20022）建筑基坑工程技术规范YB9258-973）工程测量规范GB50026-934）建筑变形测量规程JGJ/T8-975）建筑工程施工质量验收统一标准GB50300-20016）建筑施工安全检查标准JGJ59-997）建筑机械使用安全技术规程JGJ33-20018）基坑支护设计与施工中国建筑工业出版社 1997.39）混凝土结构设计规范GBJ10-89 中国建筑工业出版社10）基
5、坑土钉支护技术规程(CECS96:97) 中国工程建设标准化协会标准1997；11）国家一、二等水准测量规范(GB12897-91)12）建筑物变形测量规程二、工程概况工程名称：金湘苑住宅小区一期一标项目建设单位：湖南省湘交院置业有限公司设计单位：湖南省交通规划勘察设计院工程地址：望城区星城镇黄金大道与普瑞大道交叉处三、地基基础分析及水文特征主楼为筏式基础，基础持力层灰卵石层，局部基础底部存在粘土层，应挖除并以毛石混凝土换填。裙楼及连廊可采用独立基础，以粘土作天然地基持力层；基础置于持力层中0.30.5m。本工程主楼施工开挖深度较大，基坑深度可达7m8m，坑壁大多由松散的素填土、杂填土及粘土构
6、成，施工开挖中坑壁整体稳定性较差，易产生坑壁土体坍塌，要考虑基坑支护措施。由于场地较开阔，可采用土钉墙支护结构与放坡相结合的方法。本工程有地下水源，主要分布在人工填土中，其埋深为0.33m。根据基坑底内的实际情况，若出现地下水时，则采取在基坑底设1800*1800*1500mm的积水沉降井，并配备一台50污水泵将坑内积水抽出排至施工场地外城市排水管网。四、基坑周边环境概况工程三通一平已完成，具备施工条件。场地周边无建筑物。场地上无高架线路。五、支护方案的选择本工程主楼为筏板基础，根据现场实际情况及地勘报告，采用机械大开挖方式进行土方施工。由于基坑深78米，为防止边坡垮塌，对基坑边坡壁进行土钉锚
7、喷支护。裙楼为独立基础，基础埋深5.56.0米，采用1：1.75放坡并支护。第二章 施工方案一、基坑土方开挖根据土质要求，合理选择放坡系数放坡。采用斗容量PC260型履带挖掘机一台配合自卸车8台进行基坑土方开挖以保证施工机械的连续作业，挖出土方全部外运出场。挖至设计深度以上200mm处停止挖土，最后采用人工清基。挖土方施工方法 A、开挖时根据基坑支护设计要求应分层进行。当土方开挖快接近基底标高时，在边坡上放出基底标高控制线，控制线采用红色油漆进行标注。挖掘机应使用平刮方式进行挖土，现场配合测量人员随时测量挖土的标高，避免土方超挖。 B、基坑开挖完毕，应全面进行钎探，然后会同勘察、设计、业主、监
8、理等有关部门进行验槽，在确定已达到设计标高及容许承载力，并办完隐检手续，签证齐全后方可进行基础施工。基坑土方开挖最后预留200mm左右厚，采用人工清槽。工艺流程：放线分层开挖修边(坡)基(槽)底整平基(槽)底预留土层基(槽)底找平。基坑开挖完毕，应全面进行钎探，然后会同勘察、设计、业主、监理等有关部门进行验槽，在确定已达到设计标高及容许承载力，并办完隐检手续，签证齐全后方可进行基础施工。二、降水工程施工方案1、降水井施工工艺 1.1测放出各井位，降水井应避开煤气管线并留出一定的安全距离。 1.2排除地表水：沿基坑四周贯通设置300300截水沟，排至施工场地外城市排水管网(详见基坑支护设计)。1
9、.3基坑底降水：设置1800*1800*1500mm的积水沉降井，并配备一台50污水泵将坑内积水抽出排至施工场地外城市排水管网。2、确保降水井质量的综合措施2.1各工序施工必须按施工组织设计书和建筑与市政降水工程技术规范及施工规程进行施工；2.2施工前各级施工人员必须熟悉施工要求，了解施工要点。3、降水过程控制3.1、在降水井施工完成后至抽水开始前,先测定静止水位；抽水开始后,每天观测水位、水量三次并记录；水位达到设计降深趋于稳定时,每天观测水位、水量一次并记录；根据水位、水量记录,及时查明降水过程中的不正常状况及产生的原因,提出调整补充措施,确保达到降水深度；注意测定降水中的含砂量,发现超标
10、应及时采取措施予以消除。3.2、降水期间应对抽水设备及运行状况进行维护检查(特别是水泵),发现问题及时处理;注意保护进口,防止杂物调入井内;经常检查排水沟,防止渗漏;发生停电时,应及时更换至备用电源,保持正常降水(施工现场应有备用发电设备;降水工程的用电线路的搭设应符合有关安全规定,如:通过施工道路时应埋设并从铁管中穿过)。3.3、在降水施工前,设置变形观测点进行观测,作好相关记录,以便及时发现和处理因降水可能引起的地基变形问题。3.4、降水工期：从甲方通知开始降水之日起至甲方通知停止降水之日止。三、基坑支护方案基坑边坡支护：由于基坑深78米，为防止基坑坑壁边坡垮塌，必须对基坑壁进行边坡支护，
11、采用如下方案进行支护：继续土方开挖打土钉挂钢筋网喷射砼二次喷射砼土钉钢材：HRB40012钢材，土钉深度35m。面板厚度为80mm,面层喷射砼强度为C20。土钉泄水孔：40PVC管，间距3000*3000mm。钢丝网布置：2.780*100mm；加强筋：1215001500，土钉与喷射砼面板连接处用12螺纹钢焊接堵头加强。基坑支护施工注意事项施工程序：土钉施工：用专用土钉机将土钉顶入地层中；人工修整壁面：按有限放坡量修整平直；挂网：在每一段土钉施工完成后，将编制好的钢筋网片挂在已修整好的壁面上；焊接主筋：在钢筋网片的外面铺设主筋，并与土钉焊接起来；喷射混凝土：上述工作完成后，向壁面喷射细石混凝
12、土，厚度80mm；四、支护施工与土方开挖土钉支护施工与土方开挖交叉同步进行：土方机械开挖控深作业面高度不超过2.0m，遇土层较差时每层开挖高度不得大于1.0m，土钉间距相应调整。待上一作业面喷锚施工完成后，方可进行下一作业面的开挖，严禁超前超挖，挖开的作业面必须及时支护封闭，如因各种原因挖开的作业面不能及时支护，则机械挖土方必须及时组织回填封闭作业面，以免作业面暴露时间过长而引起险情。五、边坡变形观测方案为保证工程施工期间基坑边坡、周边道路及邻近建筑安全使用，同时为科学指导施工，对基坑边坡及邻近有关建筑进行变形观测。1、基坑坡顶沉降位移观测沿基坑周边布置，以监测基坑边坡的变形，周边中部、阳角处
13、应布置点，水平距离不宜大于20m，每边监测数量不宜少于3个。部分观测点应布设在重要建筑物、构筑物上及重要管线位置，并根据实际需要可以调整观测点的数量及布置。2、观测流程沉降观测点在施工前埋设好，每开挖一层观测一次，开挖完成后每天观测一次，位移与沉降稳定后每三天观测一次，支护结构达到设计强度后每七天观测一次。若发现变形异常或者遇大雨、暴雨时，应加密观测次数。对监测结果应及时进行信息反馈，发现异常情况时应及时通知设计人员及有关管理人员，以便指导施工或便于及时处理。六、排水处理为防止地表水的渗漏对护壁土体的浸蚀，在基坑四周设置300*300排水沟。七、基坑后期维护（1）在施工过程中，应注意坑边材料及机械堆载：不得大于3kN/；（2）严禁向坑壁排水和浸泡基坑四周土体，避免地表水流入基坑；（3）在施工地下室时，严禁停断抽水的电源，以防水位回升造成重大损失，后续施工单位应与基坑降水工作密切配合，确保安全，保证整个工程施工的顺利进行；（4）不得在原支护体系条件下超挖，否则有可能导致基坑变形过大，甚至出现更大的险情，给工程带来安
