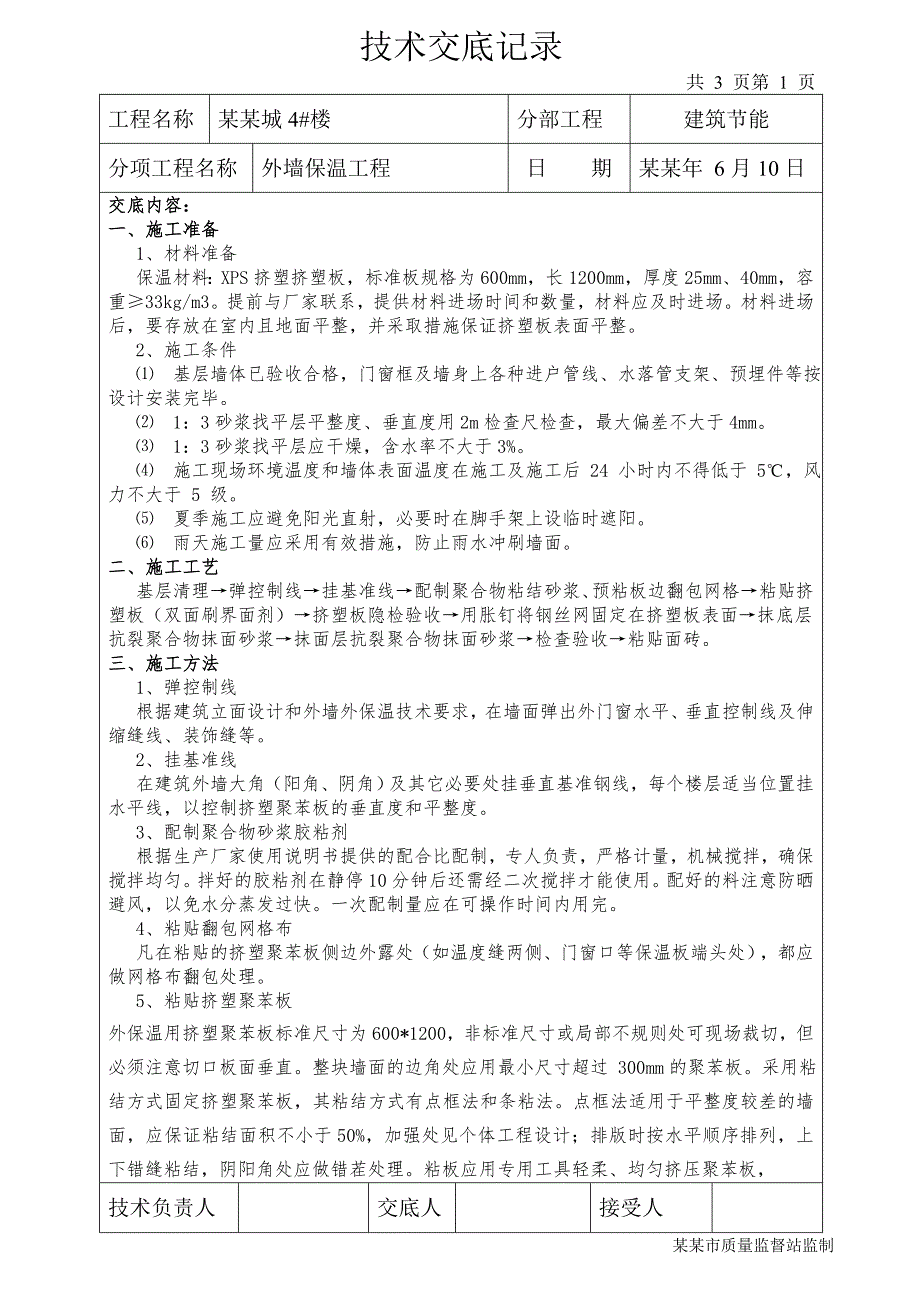

1、技术交底记录共 3 页第 1 页工程名称某某城4#楼分部工程建筑节能分项工程名称外墙保温工程日 期某某年 6月10日交底内容：一、施工准备1、材料准备保温材料：XPS挤塑挤塑板，标准板规格为600mm，长1200mm，厚度25mm、40mm，容重33kg/m3。提前与厂家联系，提供材料进场时间和数量，材料应及时进场。材料进场后，要存放在室内且地面平整，并采取措施保证挤塑板表面平整。2、施工条件 基层墙体已验收合格，门窗框及墙身上各种进户管线、水落管支架、预埋件等按设计安装完毕。 1：3砂浆找平层平整度、垂直度用2m检查尺检查，最大偏差不大于4mm。 1：3砂浆找平层应干燥，含水率不大于3%。
2、施工现场环境温度和墙体表面温度在施工及施工后 24 小时内不得低于 5，风力不大于 5 级。 夏季施工应避免阳光直射，必要时在脚手架上设临时遮阳。 雨天施工量应采用有效措施，防止雨水冲刷墙面。二、施工工艺基层清理弹控制线挂基准线配制聚合物粘结砂浆、预粘板边翻包网格粘贴挤塑板（双面刷界面剂）挤塑板隐检验收用胀钉将钢丝网固定在挤塑板表面抹底层抗裂聚合物抹面砂浆抹面层抗裂聚合物抹面砂浆检查验收粘贴面砖。三、施工方法1、弹控制线根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝等。2、挂基准线在建筑外墙大角（阳角、阴角）及其它必要处挂垂直基准钢线，每个楼层适当位置
3、挂水平线，以控制挤塑聚苯板的垂直度和平整度。3、配制聚合物砂浆胶粘剂根据生产厂家使用说明书提供的配合比配制，专人负责，严格计量，机械搅拌，确保搅拌均匀。拌好的胶粘剂在静停10分钟后还需经二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快。一次配制量应在可操作时间内用完。4、粘贴翻包网格布凡在粘贴的挤塑聚苯板侧边外露处（如温度缝两侧、门窗口等保温板端头处），都应做网格布翻包处理。5、粘贴挤塑聚苯板外保温用挤塑聚苯板标准尺寸为600*1200，非标准尺寸或局部不规则处可现场裁切，但必须注意切口板面垂直。整块墙面的边角处应用最小尺寸超过 300mm的聚苯板。采用粘结方式固定挤塑聚苯板，其粘结方

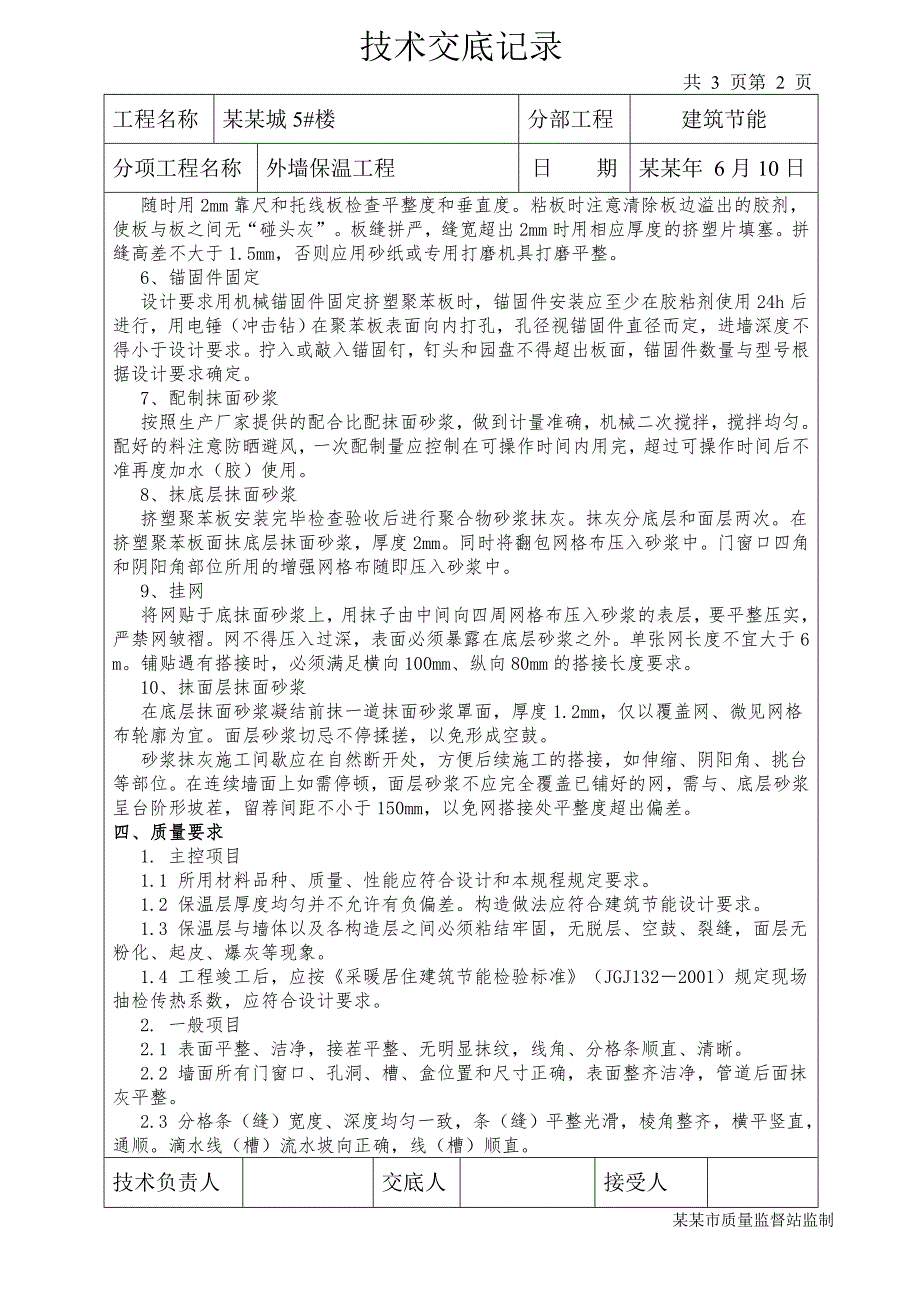

4、式有点框法和条粘法。点框法适用于平整度较差的墙面，应保证粘结面积不小于50%，加强处见个体工程设计；排版时按水平顺序排列，上下错缝粘结，阴阳角处应做错茬处理。粘板应用专用工具轻柔、均匀挤压聚苯板，技术负责人交底人接受人某某市质量监督站监制技术交底记录共 3 页第 2 页工程名称某某城5#楼分部工程建筑节能分项工程名称外墙保温工程日 期某某年 6月10日随时用2mm靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的胶剂，使板与板之间无“碰头灰”。板缝拼严，缝宽超出2mm时用相应厚度的挤塑片填塞。拼缝高差不大于1.5mm，否则应用砂纸或专用打磨机具打磨平整。6、锚固件固定设计要求用机械锚固件
5、固定挤塑聚苯板时，锚固件安装应至少在胶粘剂使用24h后进行，用电锤（冲击钻）在聚苯板表面向内打孔，孔径视锚固件直径而定，进墙深度不得小于设计要求。拧入或敲入锚固钉，钉头和园盘不得超出板面，锚固件数量与型号根据设计要求确定。7、配制抹面砂浆按照生产厂家提供的配合比配抹面砂浆，做到计量准确，机械二次搅拌，搅拌均匀。配好的料注意防晒避风，一次配制量应控制在可操作时间内用完，超过可操作时间后不准再度加水（胶）使用。8、抹底层抹面砂浆挤塑聚苯板安装完毕检查验收后进行聚合物砂浆抹灰。抹灰分底层和面层两次。在挤塑聚苯板面抹底层抹面砂浆，厚度2mm。同时将翻包网格布压入砂浆中。门窗口四角和阴阳角部位所用的增强
6、网格布随即压入砂浆中。9、挂网将网贴于底抹面砂浆上，用抹子由中间向四周网格布压入砂浆的表层，要平整压实，严禁网皱褶。网不得压入过深，表面必须暴露在底层砂浆之外。单张网长度不宜大于6 m。铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。10、抹面层抹面砂浆在底层抹面砂浆凝结前抹一道抹面砂浆罩面，厚度1.2mm，仅以覆盖网、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网，需与、底层砂浆呈台阶形坡茬，留荐间距不小于150mm，以免网搭接处平
7、整度超出偏差。四、质量要求1. 主控项目1.1 所用材料品种、质量、性能应符合设计和本规程规定要求。1.2 保温层厚度均匀并不允许有负偏差。构造做法应符合建筑节能设计要求。1.3 保温层与墙体以及各构造层之间必须粘结牢固，无脱层、空鼓、裂缝，面层无粉化、起皮、爆灰等现象。1.4 工程竣工后，应按采暖居住建筑节能检验标准（JGJ1322001）规定现场抽检传热系数，应符合设计要求。2. 一般项目2.1 表面平整、洁净，接茬平整、无明显抹纹，线角、分格条顺直、清晰。2.2 墙面所有门窗口、孔洞、槽、盒位置和尺寸正确，表面整齐洁净，管道后面抹灰平整。2.3 分格条（缝）宽度、深度均匀一致，条（缝）平

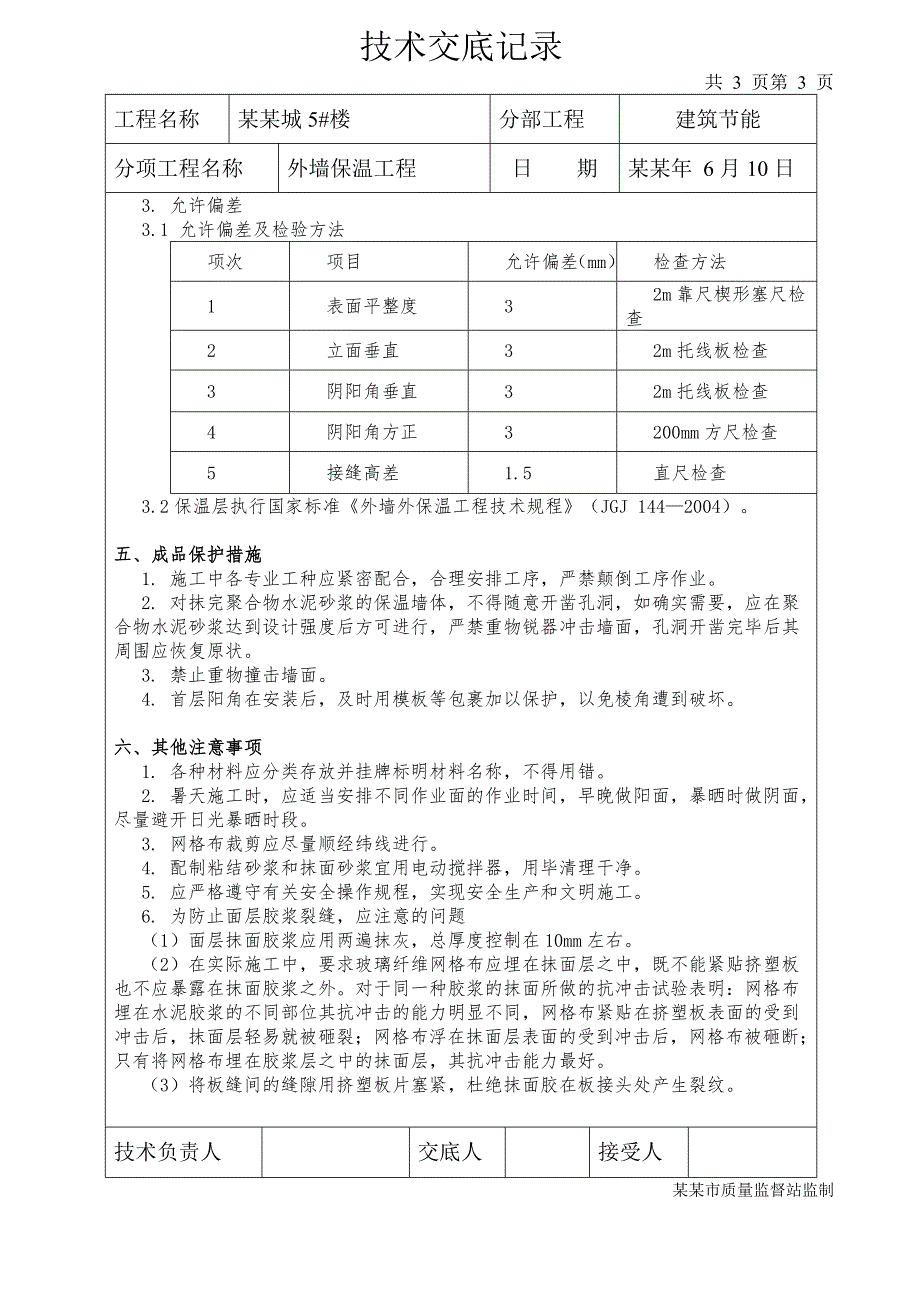

8、整光滑，棱角整齐，横平竖直，通顺。滴水线（槽）流水坡向正确，线（槽）顺直。技术负责人交底人接受人某某市质量监督站监制技术交底记录共 3 页第 3 页工程名称某某城5#楼分部工程建筑节能分项工程名称外墙保温工程日 期某某年 6月10日3. 允许偏差3.1 允许偏差及检验方法项次项目允许偏差（mm）检查方法1表面平整度32m靠尺楔形塞尺检查2立面垂直32m托线板检查3阴阳角垂直32m托线板检查4阴阳角方正3200mm方尺检查5接缝高差1.5直尺检查3.2保温层执行国家标准外墙外保温工程技术规程（JGJ 1442004）。五、成品保护措施1. 施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作
9、业。2. 对抹完聚合物水泥砂浆的保温墙体，不得随意开凿孔洞，如确实需要，应在聚合物水泥砂浆达到设计强度后方可进行，严禁重物锐器冲击墙面，孔洞开凿完毕后其周围应恢复原状。3. 禁止重物撞击墙面。4. 首层阳角在安装后，及时用模板等包裹加以保护，以免棱角遭到破坏。六、其他注意事项1. 各种材料应分类存放并挂牌标明材料名称，不得用错。2. 暑天施工时，应适当安排不同作业面的作业时间，早晚做阳面，暴晒时做阴面，尽量避开日光暴晒时段。3. 网格布裁剪应尽量顺经纬线进行。4. 配制粘结砂浆和抹面砂浆宜用电动搅拌器，用毕清理干净。5. 应严格遵守有关安全操作规程，实现安全生产和文明施工。6. 为防止面层胶浆裂缝，应注意的问题（1）面层抹面胶浆应用两遍抹灰，总厚度控制在10mm左右。（2）在实际施工中，要求玻璃纤维网格布应埋在抹面层之中，既不能紧贴挤塑板也不应暴露在抹面胶浆之外。对于同一种胶浆的抹面所做的抗冲击试验表明：网格布埋在水泥胶浆的不同部位其抗冲击的能力明显不同，网格布紧贴在挤塑板表面的受到冲击后，抹面层轻易就被砸裂；网格布浮在抹面层表面的受到冲击后，网格布被砸断；只有将网格布埋在胶浆层之中的抹面层，其抗冲击能力最好。（3）将板缝间的缝隙用挤塑板片塞紧，杜绝抹面胶在板接头处产生裂纹。技术负责人交底人接受人某某市质量监督站监制
