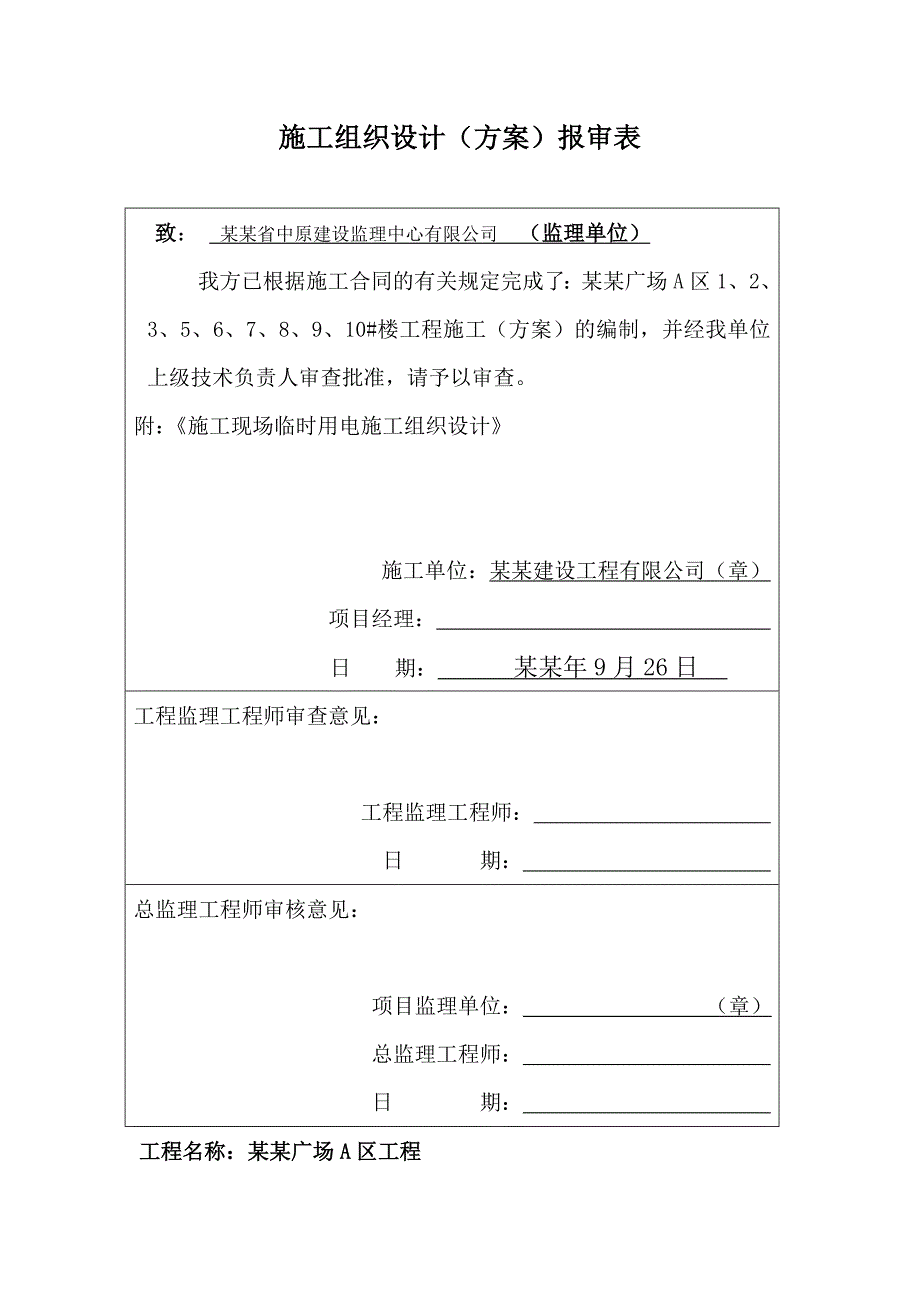

1、施工组织设计（方案）报审表致： 某某省中原建设监理中心有限公司 （监理单位）我方已根据施工合同的有关规定完成了：某某广场A区1、2、3、5、6、7、8、9、10#楼工程施工（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工现场临时用电施工组织设计施工单位：某某建设工程有限公司（章）项目经理： 日 期： 某某年9月26日 工程监理工程师审查意见：工程监理工程师： 日 期： 总监理工程师审核意见：项目监理单位： （章）总监理工程师： 日 期： 工程名称：某某广场A区工程施工现场临时用电施工组织设计编制： 审核： 批准： 某某广场A区工程某某年九月二十六日临时用电施工方案临时用电

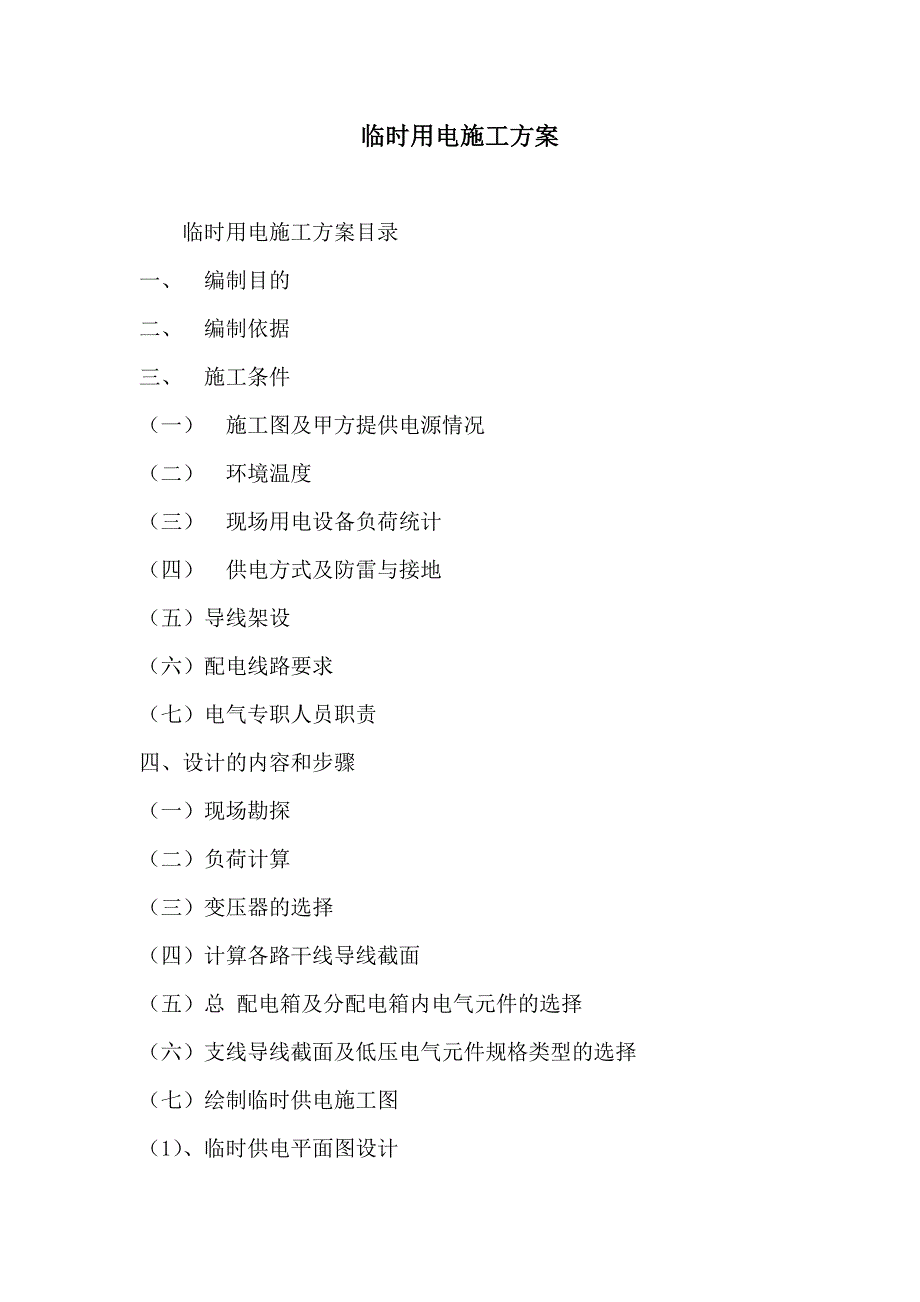

2、施工方案目录一、 编制目的二、 编制依据三、 施工条件（一） 施工图及甲方提供电源情况（二） 环境温度（三） 现场用电设备负荷统计（四） 供电方式及防雷与接地（五）导线架设（六）配电线路要求（七）电气专职人员职责四、设计的内容和步骤（一）现场勘探（二）负荷计算（三）变压器的选择（四）计算各路干线导线截面（五）总 配电箱及分配电箱内电气元件的选择（六）支线导线截面及低压电气元件规格类型的选择（七）绘制临时供电施工图（1）、临时供电平面图设计（2）、临时供电系统图五、安全用电技术措施（一）安全用电技术措施1、保护接地2、保护接零3、设置漏电保护器4、安全电压5、电气设备的设置应符合的技术标准6、电
3、气设备的安装7、电气设备的防护8、电气设备的操作与维修人员应符合要求9、电气设备的使用组织措施（二）安全用电组织措施六、施工现场预防发生电气火灾的措施（一）施工现场发生火灾的主要原因（二）预防电气火灾的措施（一）特殊潮湿环境场所作业安全技术交底七、临时用电安定期安全检查（一）临时用电定期检查制度（二）施工现场检查记录（三）施工现场月检记录（四）电工维修工作记录（五）施工现场检查记录表一、编制目的：（1）编制施工现场临时用电、用水施工组织设计是为了认真贯彻国家安全生产的方针政策和法律、法规，保障施工现场生产全过程的用电安全，加强对施工现场临时用电，用水的管理，防止触电事故和不规范用电事件的发生，
4、促进工程建设的顺利进行。（2）编制施工现场临时用电施工组织设计是对施工现场临时用电进行预先规划设计，以期对施工现场时用电、用水真正起到规范和指导作用，使用工程项目顺利实现安全生产。生产必须安全，安全为了生产，做到安全用电，并认真执行临时用电安全技术规范，减少人身触电事故和火灾事故的发生。（3）施工现场临时用电施工组织设计应与工程项目部编制的施工组织总设计、安全施工组织总设计相协调一致的原则。（4）施工现场临时用电施工组织设计是建筑施工用电安全技术的核心组成部分，其宗旨是用以指导建造一个既能够确保施工用电安全，又能够兼顾施工用电方便的临时用电工程，使施工现场真正做到“安全生产，预防为主，文明施工
5、。”二、编制依据： 临时用电施工组织设计是施工现场临时用电的管理性文件和前期策划性指导文件，也是工程开工前必须做的一项重要性工作。临时用电施工组织设计是否合理连接关系到施工现场作业用电人员的人身安全，同时也影响着施工现场的用电质量和工程进度。施工现场临时用电安全技术规范（JGJ46-2005）；施工电梯、井架、物料提升机全技术用电规范（JGJ88-92）；施工机械安全用电技术规程（JGJ33-2001）；漏电电流动作保护器（GB6829-86）；安全用电（GB3805-83）；塔式起重机安全规程（GB5144-94）；电机低压电器外壳防护等级（GB1498-79）；建设工程施工现场供用电安全规
6、范（GB50194-93）；低压配电设计规范（GB50054-95）；建筑施工安全检查标准（JGJ59-99）；施工现场机械用电安全技术规程（JGJ34-2001）；职业安全卫生管理体系规范（OHSAS：18001）；建设工程项目管理安全规范（GB/T20326-2001）；三、施工条件： 工程概况：某某广场A区1、2、3、5、6、7、8、9、10#楼工程，位于西工区建福路及涧河之间。建筑面积约，本工程由主楼和地下车库组成，主楼三十四层、地下车库一层。本工程结构体系为剪力墙结构，基础形式为钢筋砼平板式筏形基础。本工程属一类建筑，耐火等级为一级，屋面防水等级为II级，地下室防水等级为II级。抗震
7、设防烈度为七度。 为了使本工程安全用电、执行安全用电技术规范，本着“安全第一，预防为主”的原则，特编制施工临时用电施工组织设计和方案。（一）施工图及甲方提供电源情况： 施工前建设单位已提供全套施工图纸，施工单位要按建筑物的栋数、建筑面积、层数、结构类型来确定现场用电设备数量。框剪结构：层数为34层，甲方已提出全套施工图纸，各种手续齐全，已具备开工条件。建设单位的供电系统保护形式是TN-S系统（三相五线制）。（二）环境温度：我国生产的电气设备设计时取周围环境温度为40作为参考值，如果安装地点日最高气温超过40时，因为散热条件不好，电气设备的最大连续工作电流应降低目前洛阳地区的最高气温尚在40以内
8、，因此在本地区暂可不考虑，但在气温超过40的地区则应考虑一个温度校正系数。（三）施工现场主要用电设备统计 动力用电计算见下表动力施工用电考虑施工现场主要施工机具及最大施工用电需求。 主要动力施工用电机具统计表序号设备名称单位数量额定功率（KW）总功率（KW）1塔式起重机台6291382砼输送泵台6955803施工电梯台6301804钢筋调直切断机台611.5695钢筋弯曲机台63186钢筋切断机台65.5337钢筋直螺纹机床台67428木工机械台67429对焊机（KVA）台65130610电渣压力焊机台6265211电焊机台623.470容量合计:P1=1861KW（四）供电方式及防雷与接地1
9、、现场临时用电采电TN-S系统。即三相五线制。380/220v电源引入N线在现场配电室重复接地，接地总电阻不得大于4，其中中端和末端不得大于10，单独引出PE线. 2、接地：建筑物西北角利用-L505角钢做一组接地装置，-404镀锌扁钢引入现场配电室，作为接地干线。接地电阻4欧姆。所有电动机具都进行保护接零或重复接地，接地装置采用拆除螺栓的50镀锌钢管进行连接，接地线为10mm2以下铜芯线。塔吊,施工电梯除做好保护接零外，还必须做重复接地，每处重复接地电阻10，塔吊施工电梯的接地电阻4。3、防雷：塔式起重机最顶部做避雷针，利用12镀锌圆钢长度为1.5m左右,焊接在塔吊顶部,引下与塔基井桩内21
10、6钢筋贯通焊接。（五）、导线架设施工现场狭小，干线导线沿墙支架固定、明敷。本工程动力和照明电路分两路敷设。塔吊、砼泵车电源直接由总的电箱引线供电，施工现场设置总动力配电柜1个，动力分配电箱3个，动力开关箱16个。照明总配电箱1个，照明分配电箱3个，均采用三级配电 ，二级保护。1、分配电箱及开关箱采用铁皮制作，铁皮厚度不小于1.5mm；规格尺寸分别为：分配电箱1200800250，开关箱8001000250。2、总配电箱设在靠近电源的配电室内，减少配电线路距离。3、分配电箱设置在用电设备集中处，靠近钢筋加工区处为1#分配杨箱，靠近施工电梯处为2#分配电箱，靠近木工棚处为3#分配电箱。具体位置见施
11、工组织临电平面布置图。4、开关箱设在与其控制的固定用电设备处。根据用电设备的不同，分别配置100A、60A、30A闸口，漏电保护器选用DZ15LE、DZ20LE型。5、照明配电箱和动力配电箱分开设置，现场设置占照明配电箱，2个照明开关箱对现场内的施工照明，办公照明和宿舍照明进行控制，开关箱内电气装置为30A为开关，30mA漏电保护器。6、配电箱、开关箱周围有足够的两人同时工作的空间和通道，其周围不得堆放施工材料和有碍操作，维修的物品，配电箱、开关箱。开关箱应装设牢固、端正、移动式配电箱，开关箱设在专剔的移动式动支架上，采用五芯电缆向上行线，其额定漏电工作电流不应大于30mA。额定漏电动作时间应
12、小于0.10s。采用三证齐全的正规厂家生产的产品，安装前后进行测试，并定期检测。7、配电箱、开关箱进出口设在箱体下部，严禁设在其上部位，并在电源进出线处装防水弯头，箱内配电线路应整齐，接线牢固，所有配电箱、开关箱都安进行编号。注明其名称，用途并做好分路标记，附线路简图，箱体设锁，断电拉闸后将箱门锁好。8、总配电箱、分配电箱及开关箱应依次分级设置，以防止个别设备发生短路故障而造成配电系统大面积停电。（六）、配电线路要求1、单相回路零线截面和相线相同，三相四线中零线截面不得小于相线的50%，三相五线制中保护零线截面不得小于工作零线截面，同时必须满足机械强度要求。2、主电缆采用五芯电缆。动力与照明分
13、别设置时，三相设备采用四芯电缆，单相设备采用三芯电缆。3、电缆线埋地深度不得小于0.7m，上下各铺50mm细砂上部覆盖硬度保护层，严禁将电缆沿地面照设。应避免损伤和腐蚀。4、埋地敷设的电缆，其接头应设在地面的接线盒内，接线盒应能防水、防尘，防机械损伤，应远离、易燃、易爆、易腐蚀场所。5、电缆线沿墙敷设，最大弧垂点距在面不得小于1.8m，并用绝缘子固定。电缆线接头牢固，并做绝缘包扎不得承受张力。6、电缆线穿越建筑物，构筑物，道路，易受机械损伤场所及电缆引易地面的1-2m，高度至地下0.2m处必须加设防护套管，对于移动式设备的电缆应妥善保管，避免损坏。（七）、电气专职人员的职责：1、负责保护所有设
14、备的负荷线，配电箱及开关箱，发现问题及时解决。2、移动用电设备，必须切断电源，并经妥善处理后解决。3、对临时用电线路定期检查，每周一次，重点复查接地电阻，并详细认真记录。四、设计的内容和步骤：（一）现场勘探：a) 本工程所在地为市区繁华地区，拆除旧建筑物上所建为新建建筑施工现场范围内，目前下、下水管道、各种埋地电缆线，和天燃气等管线已拆除完毕，在场外道路有一条高压10KV架空线路，甲方已向供电部门报批容量允许使用，施工现场无一、二级负荷。为了减少投资费用且施工现场用电量较大，现场设一个配电室，内有计量设备。本临时用电施工组织负责总配电箱及其以下的线路及电气开关的选择。b) 根据施工现场临时用电安全技术规范规定，本供电系统采用TNS（三相五线制）供电。（二）、负荷计
