1、某某新城投资有限公司临港新城WNW-C1（街坊10住宅）工程塔吊搭拆施工方案某某建市政（集团）有限公司2013年3月8日目 录目 录1一、 工程概况二、 方案编制依据及强制性条文4（一） 编制依据4（二） 强制性条文三、 塔吊起重性能表四、 塔吊定位7五、 塔吊安装前期准备8（一） 项目经理前期准备（二） 塔吊专业公司前期准备六、 地基基础施工七、 塔吊安装（一） 塔吊安装工序（二） 塔机顶升程序及要求 顶升前的准备 顶升作业（三） 投入使用前的准备工作八、 安全技术（一） 塔吊拆装安全技术 拆装前的技术检查 拆装作业中的安全技术（二） 顶升接高作业的安全技术1 液压系统 顶升作业九、 技术检

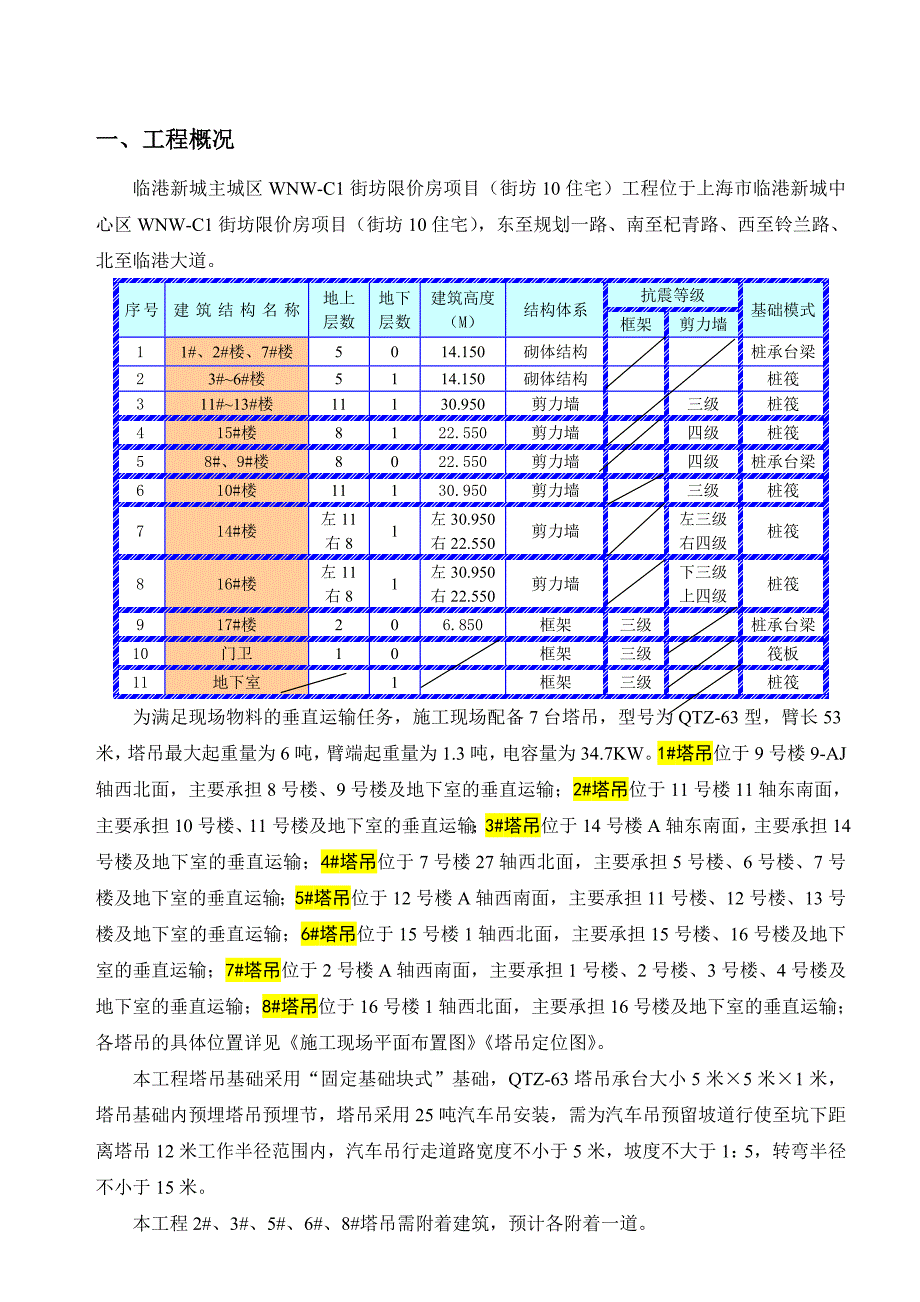

2、验（一） 安装过程中的技术检验（二） 顶升过程中的技术检验 顶升前的准备和检查：2 顶升时应重点检查：（三） 整机安装完毕后的技术检验十、 附墙装置的拆装十一、 塔吊的日常维护和操作使用十二、 塔吊的拆卸十三、 安全措施十四、 塔吊的沉降、垂直度测定及偏差校正十五、 防碰撞措施十六、 塔吊计算书（一） 参数信息（二） 塔吊基础承载力及抗倾翻计算（三） 地基承载力验算（四） 基础受冲切承载力验算（五） 承台配筋计算附图：1、 塔吊定位图2、 现场施工平面布置图3、 1#、4#、7#塔吊立面详图4、 2#、3#、5#塔吊立面详图5、 6#、8#塔吊立面详图一、 工程概况临港新城主城区WNW-C1街
3、坊限价房项目（街坊10住宅）工程位于上海市临港新城中心区WNW-C1街坊限价房项目（街坊10住宅），东至规划一路、南至杞青路、西至铃兰路、北至临港大道。序 号建 筑 结 构 名 称地上层数地下层数建筑高度（M）结构体系抗震等级基础模式框架剪力墙11#、2#楼、7#楼5014.150砌体结构桩承台梁23#6#楼5114.150砌体结构桩筏311#13#楼11130.950剪力墙三级桩筏415#楼8122.550剪力墙四级桩筏58#、9#楼8022.550剪力墙四级桩承台梁610#楼11130.950剪力墙三级桩筏714#楼左11右81左30.950右22.550剪力墙左三级右四级桩筏816#楼左
4、11右81左30.950右22.550剪力墙下三级上四级桩筏917#楼206.850框架三级桩承台梁10门卫10框架三级筏板11地下室1框架三级桩筏为满足现场物料的垂直运输任务，施工现场配备7台塔吊，型号为QTZ-63型，臂长53米，塔吊最大起重量为6吨，臂端起重量为1.3吨，电容量为34.7KW。1#塔吊位于9号楼9-AJ轴西北面，主要承担8号楼、9号楼及地下室的垂直运输；2#塔吊位于11号楼11轴东南面，主要承担10号楼、11号楼及地下室的垂直运输；3#塔吊位于14号楼A轴东南面，主要承担14号楼及地下室的垂直运输；4#塔吊位于7号楼27轴西北面，主要承担5号楼、6号楼、7号楼及地下室的垂
5、直运输；5#塔吊位于12号楼A轴西南面，主要承担11号楼、12号楼、13号楼及地下室的垂直运输；6#塔吊位于15号楼1轴西北面，主要承担15号楼、16号楼及地下室的垂直运输；7#塔吊位于2号楼A轴西南面，主要承担1号楼、2号楼、3号楼、4号楼及地下室的垂直运输；8#塔吊位于16号楼1轴西北面，主要承担16号楼及地下室的垂直运输；各塔吊的具体位置详见施工现场平面布置图塔吊定位图。本工程塔吊基础采用“固定基础块式”基础，QTZ-63塔吊承台大小5米5米1米，塔吊基础内预埋塔吊预埋节，塔吊采用25吨汽车吊安装，需为汽车吊预留坡道行使至坑下距离塔吊12米工作半径范围内，汽车吊行走道路宽度不小于5米，坡
6、度不大于1：5，转弯半径不小于15米。本工程2#、3#、5#、6#、8#塔吊需附着建筑，预计各附着一道。二、 方案编制依据及强制性条文（一） 编制依据1. QTZ63塔式起重机使用说明书2. GB5144-2006塔式起重机安全规程3. GB/T9462-1999塔式起重机技术条件4. 电力建设安全工作规程DL5009.1-20025. 国质检锅（2002）296号起重机械监督检验规程6. ZHDB-2004塔式起重机实验导则7. ZHDB-2004螺栓施工工艺导则8. 起重设备安装工程施工及验收规范（GB50278-98）9. 国家电网公司电力建设起重机械安全管理重点措施（试行）200810
7、. 电力工程达标投产管理办法（2006版）11. 国家优质工程审定与管理办法（2007年修订稿）12. 大型起重机械拆卸、安装、维修规定13. 国家质检总局70号令特种设备作业人员管理规定14. 国家质检总局92号令起重机械安全监察规定15. 建筑机械使用安全技术规程强制性条文16. 项目技术部提供的施工图纸、施工组织设计和相关数据；（二） 强制性条文1. 所有参加施工人员必须遵守公司三大纪律及各项安全规程。2. 严格按照作业指导书规定程序进行施工，作业前全体人员经过安全技术交底，参加作业 人员熟悉作业环境和各类危险因素。杜绝野蛮施工。3. 作业过程专人负责，专人指挥，指令信号清晰、响亮。4.
8、 吊装、拼装区域拉设红白带，专人监护。禁止无关人员进入作业区域，吊物下方人员不得停留。揽风绳、链条葫芦、卸克严禁以小代大。5. 高空作业系好安全带，工具有防坠绳，小型工具用工具包存放。6. 严禁在吊物下方接料或逗留。如穿主钩钢丝绳时，严禁在下方逗留或通过。7. 起重指挥人员应按照GB5082的规定进行指挥，采用对讲机指挥时，设立专用频道。8. 机械正在运转时，操作人员不得离开操作岗位。9. 机械运转时，严禁易手触摸转动、传动部分。10. 吊装时合理选择钢丝绳，挂设钢丝绳棱角处需垫设包角鉄，做好保护措施。11. 负荷试验时合理叠放配重，挂设钢丝绳挂设钢丝绳棱角处需垫设包角鉄。12. 司机室与起重
9、机本体用螺栓连接时，应进行电气跨接；其跨接点不应少于两处。跨接宜采用多股软铜线，其截面面积不得小于16mm2，两端压接接线端子应采用镀锌螺栓固定；当采用圆钢或扁钢进行跨接时，圆钢直径不得小于12mm2，扁钢截面的宽度和厚度不得小于40mm*4mm。起重机上配线除弱电系统外，均应采用额定电压不低于500V的铜芯多股电线或电缆。多股电线截面面积不得小于1.5mm2。13. 在易受机械损伤、热辐射或有润滑油滴落部位，电线或电缆应装于铜管、线槽、保护罩内或采取隔热保护措施。14. 起重机行程限位开关动作后，应能自动切断相关电源，并应使起重机各机构在下列位置停止。15. 起重量限制器的调试，起重限制器综
10、合误差，不应大于8%。三、 塔吊起重性能表1. 技术性能参数表回转机构转速电机型号功率转速0.6r/minYZR132M2-623.7KW908r/min牵引机构速度电机型号功率转速40/20 r/minYDEJ132S-4/8-B53.3/2.2 KW1400/700 r/min顶升机构速度电机型号功率转速0.5 r/minY112M-44KW1440V额定压力16MPa平衡重臂长重量（t）50米13.5吨总功率34.7KW（不包括顶升电机）工作温度-2040整机重量61.7（t）臂长（m）1320253035404550532倍率吊重（）30003000300026652295187916
