1、施工现场临时用电施工方案(一)施工条件1、工程概况： 本工程为某某市某某一期工程，位于某某市辽宁路与丽新路交汇处，由某某中压置业发展有限公司开发，深圳市建筑设计研究总院设计，某某金诚建设监理公司监理，某某市质量监督站监督。总工程共分1#、2#、3#、5#、6#、8#楼及室外地下车库裙楼共七个施工段。建筑总面积约12.6万m2，该工程地下一层，地上33层、32层及28层不等框剪结构。2、根据施工现场用电量统计表编制序号、设备名称、安装功率(kW)、数量、合计功率(kW)。3、主要施工机械设备一览表序号设备名称规格型号数量额定功率总功率1塔吊QTZ63B440KW160 KW2塔吊QTZ80B24
2、5 KW90 KW3施工双笼电梯BX1-250950 KW450 KW4木工电刨子组MB504A64.0 KW24 KW5木工圆盘锯组MJ11464.0 KW24 KW6振捣棒组HZ-50201.5 KW30 KW7平板振动器组HZZ-5A61.5 KW9 KW8水泵组百米扬程66.0 KW36 KW9镝灯123.5 KW42 KW10蛙式打夯机HW-60101.1 KW11 KW11混凝土输送泵组690 KW540 KW12电焊机组BX-3001055 KW550 KW13钢筋调直机组GT4311.2 KW33.6 KW14钢筋切断机组GT1436.0 KW18 KW15钢筋闪光对焊机UN-

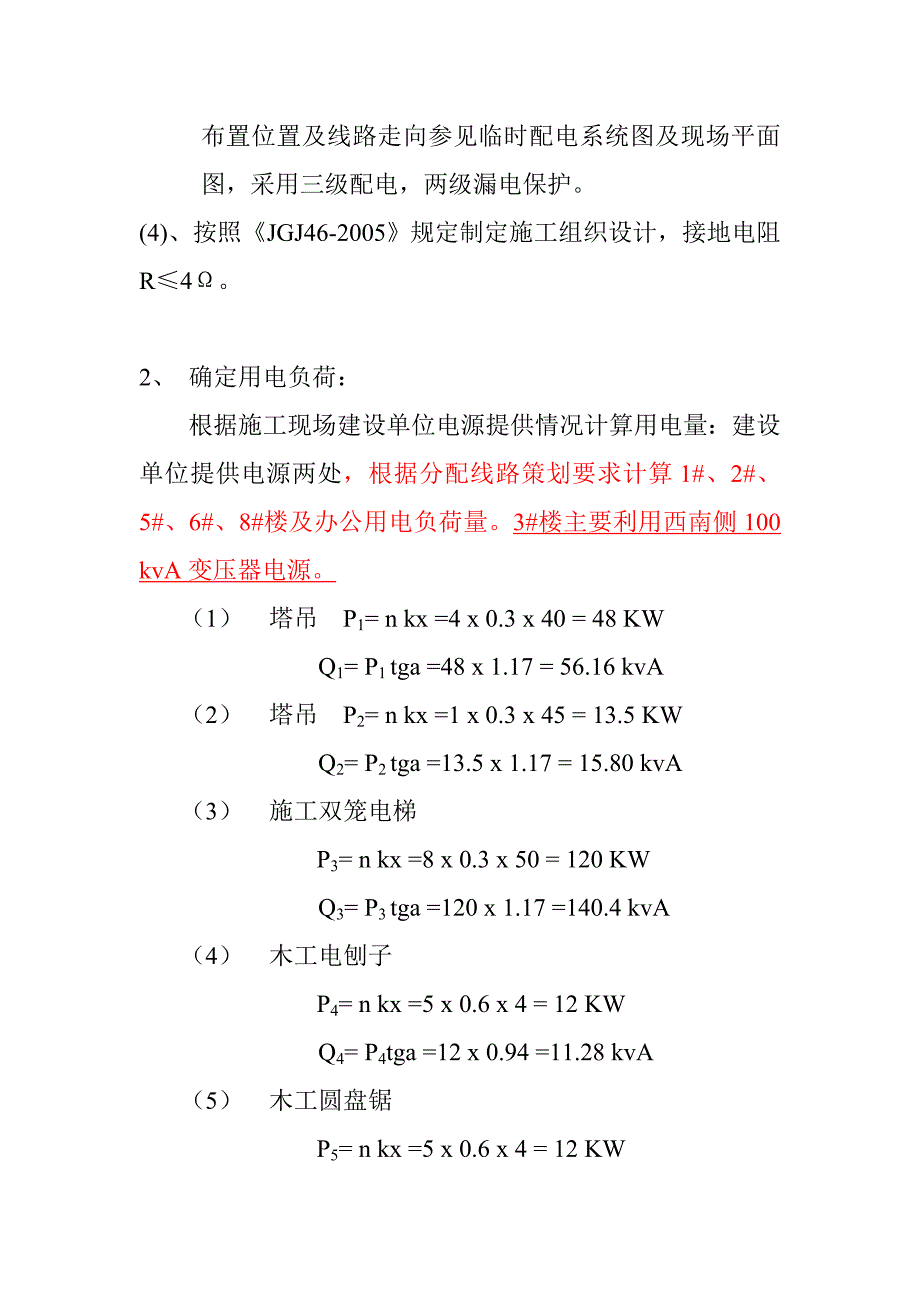

3、1005100kvA500 kvA16砂轮切割机YS-90L262.0 KW12 KW17台钻32.5 KW7.5 KW18生活办公用电100 KW100 KW19楼层用电100 KW100 KW (二)设计内容和步骤计算1、根据现场面积及施工建筑物位置，进行实际现场勘探及初步设计：(1)、本工程所在施工现场范围内避让各种埋地管线及水管线路。(2)、现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)、根据施工现场用电设备布置情况，采用导线架空敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级漏电保护。(4)、按照JGJ46-2005规定制
4、定施工组织设计，接地电阻R4。2、 确定用电负荷：根据施工现场建设单位电源提供情况计算用电量：建设单位提供电源两处，根据分配线路策划要求计算1#、2#、5#、6#、8#楼及办公用电负荷量。3#楼主要利用西南侧100 kvA变压器电源。（1） 塔吊 P1= n kx =4 x 0.3 x 40 = 48 KW Q1= P1 tga =48 x 1.17 = 56.16 kvA（2） 塔吊 P2= n kx =1 x 0.3 x 45 = 13.5 KW Q2= P2 tga =13.5 x 1.17 = 15.80 kvA（3） 施工双笼电梯P3= n kx =8 x 0.3 x 50 = 12
5、0 KW Q3= P3 tga =120 x 1.17 =140.4 kvA（4） 木工电刨子P4= n kx =5 x 0.6 x 4 = 12 KW Q4= P4tga =12 x 0.94 =11.28 kvA（5） 木工圆盘锯P5= n kx =5 x 0.6 x 4 = 12 KW Q5= P5tga =12 x 0.94 =11.28 kvA（6） 振捣棒组P6= n kx =17 x 0.4 x 1.5 = 10.2 KW Q6= P6tga =10.2 x 1.11 =11.322 kvA（7） 平板振动器P7= n kx =5 x 0.5 x 1.5 = 3.75 KW Q7
6、= P7tga =3.75 x 1.02 =3.825 kvA（8） 水泵组P8= n kx =5 x 0.85 x 6 = 25.5 KW Q8= P8tga =25.5 x 0.7 =17.85 kvA（9） 镝灯P9= n kx =10 x 1.00 x 3.5 = 35 KW Q9= P9tga =35 x0.62=21.7 kvA（10） 蛙式打夯机P10= n kx =10 x 0.4 x 1.1 = 4.4 KW Q10= P10tga =4.4 x1.11=4.884 kvA（11） 混凝土输送泵P11= n kx =5 x 0.7x 90= 315 KW Q11= P11tg
7、a =315x0.8=252 kvA（12） 电焊机组P12= n kx =8 x 0.45x 55= 198 KW Q12= P12tga =198 x1.17=231.66 kvA（13） 钢筋调直机P13= n kx =3 x 0.50x 11.2= 16.8KW Q13= P13tga =16.8 x1.02=17.136 kvA（14） 钢筋切断机P14= n kx =3 x 0.50x 6= 9KW Q14= P14tga =9x1.02=9.18 kvA（15） 钢筋闪光对焊机P15= n kx *x cospJC/JC100 =5x100 x0.45 0.68 =185.5 k
8、vA Q15= P15tga =185.5x1.17=217.04 kvA（16） 砂轮切割机P16= n kx =5 x 0.60x 2= 6KW Q16= P16tga =6x0.94=5.64 kvA（17） 台钻P17= n kx =3 x 0.45x 2= 6KW Q17= P17tga =6x0.94=5.64 kvA（18） 生活办公用电P18= n kx = 0.90x 100= 90KW Q18= P18tga =90x0.48=43.2 kvA（19） 楼层用电P19= n kx = 1x 100= 100KW Q19= P19tga =100x0.62=62 kvAP总=
9、 P1 P19 =1210.65 KWQ总= Q1 Q19 =1137.997 kvA S总= P2总+ Q2总 =1661.54 kvA K=0.7 0.9（同期系数）SiS = K x S总=0.7 x 1661.54 =1163.078 kvA (KW) SiS = K x S总=0.9 x 1661.54 =1495.386 kvA (KW)3、根据建设单位提供的两个630 kvA箱变供电电源，两个箱变电源的总电量为1260 kvA。按照规范考虑用电设备的最大负荷不会同时出现，满负荷使用考虑同期系数在0.70.9之间。经过判断基本能满足使用要求。1163. 07 kvA1260 kvA
10、1495.386 kvA 4、选择总箱的进线截面及进线开关(1)选择导线截面 (2)选择总进线开关 (3)选择总箱中漏电保护器。5、线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜芯聚乙烯绝缘穿塑料管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。（1）、根据建设单位提供的电源，我项目部准备将1260 kvA电源引出四路电缆，准备四个回路施工，将西侧100 kvA电源专供3#楼施工使用，组成单另一个回路即：西南侧的已有变压器。现在
11、四个回路的主要划分情况是，第一回路：钢筋加工集中车间。所用的机械设备（钢筋调直机组3台，功率33.6kw；钢筋切断机组3台，功率18kw；闪光对焊机5台，功率500kvA，计算总用电为243.33kvA。据查表得选用铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆型号为3x150+2x70，采用埋地敷设电缆。根据用电设备kvA计算：调直机械总电流用量17.136kvA调直机械选用电缆类型为3x6+2x4，采用埋地敷设。切断机械总电流用量9.18kvA切断机械选用电缆类型为3x4+2x2.5，采用埋地敷设。对焊机械总电流用量217.04kvA照明选用电缆类型为3x95+2x50，采用埋地敷设。（2）、第二回路为5#、6#楼专用线路，所用的机械设备有（QTZ63B塔吊2台，功率80kw；BX1-250双笼电梯3台，功率52.65kw；镝灯4盏，功率14 kw；电焊机3台，功率165 k w；木工电刨1台，功率4 k w；木工圆锯1台，功率4k w；振捣棒4台，功率6 kw；平板振动器2台，功率3 kw；水泵1台，功率6 kw；蛙式打夯机2台，功率2.2 kw；混凝土输送泵2台，功率180 kw；砂轮切割机2台，4 kw；台钻1台，2.5 kw；生活办
