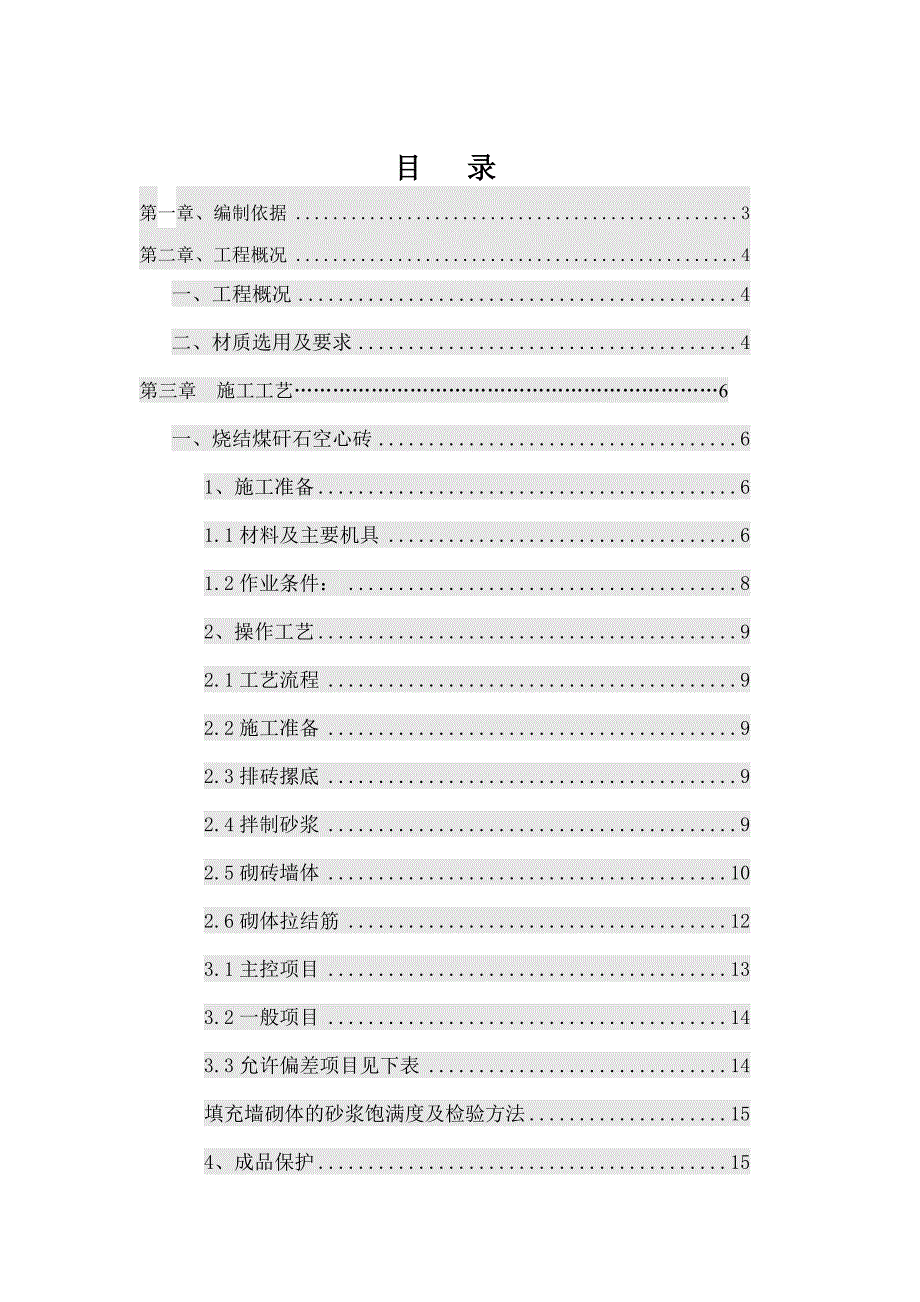

住宅楼二次结构施工方案#山西.doc_第1页
第1页 / 共19页

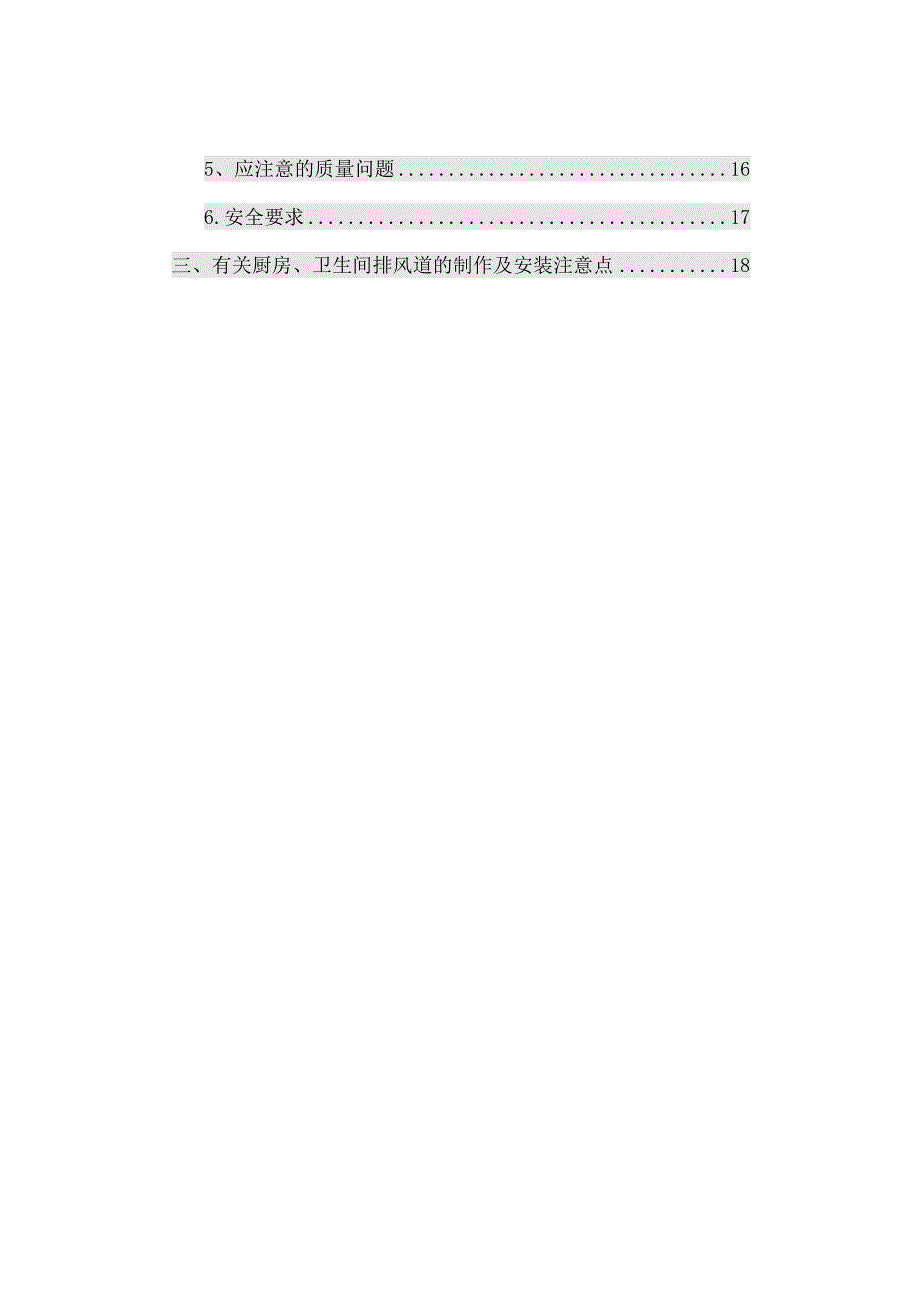

住宅楼二次结构施工方案#山西.doc_第2页
第2页 / 共19页

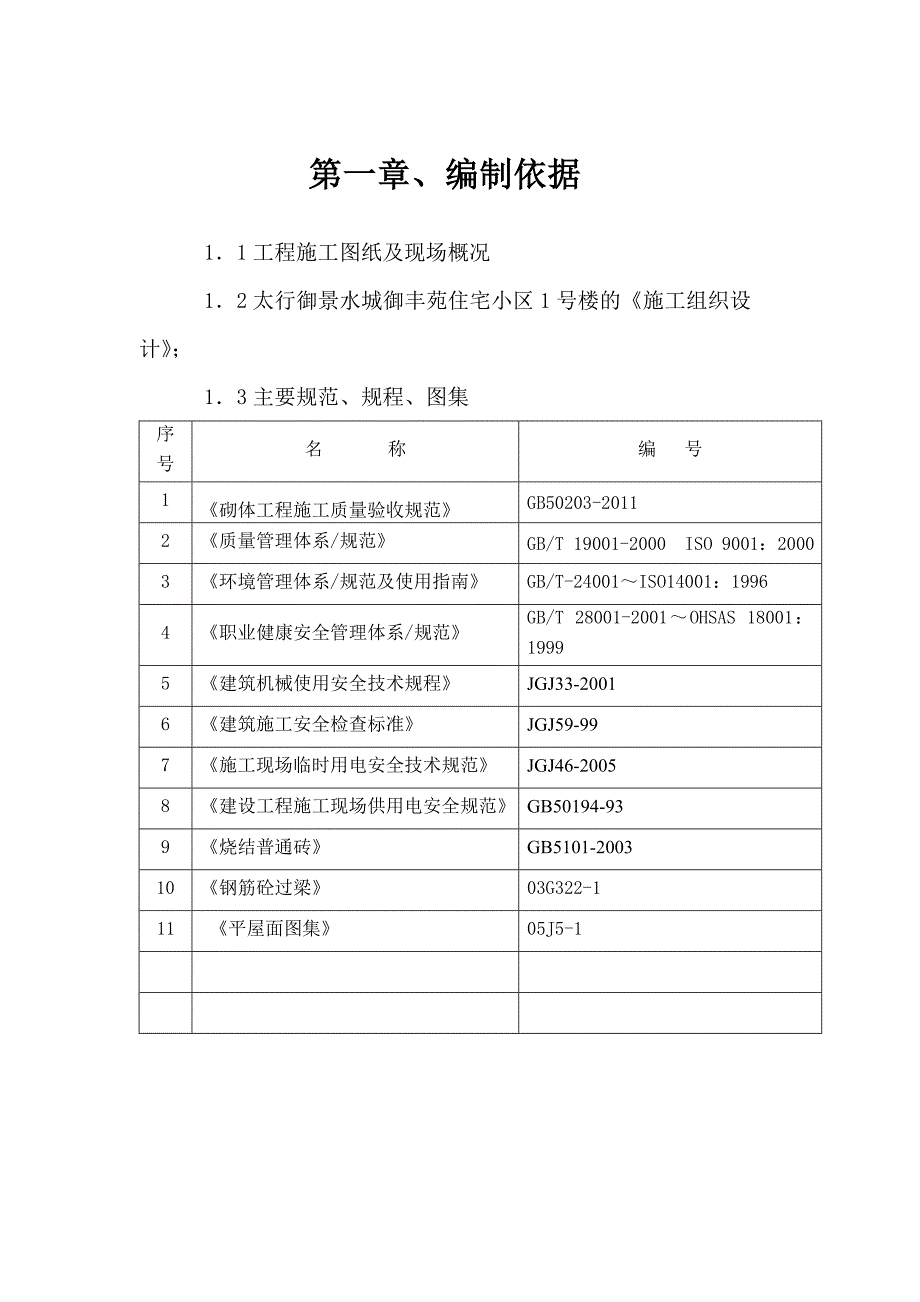

住宅楼二次结构施工方案#山西.doc_第3页
第3页 / 共19页
住宅楼二次结构施工方案#山西.doc_第4页
第4页 / 共19页
住宅楼二次结构施工方案#山西.doc_第5页
第5页 / 共19页
住宅楼二次结构施工方案#山西.doc_第6页
第6页 / 共19页
住宅楼二次结构施工方案#山西.doc_第7页
第7页 / 共19页
住宅楼二次结构施工方案#山西.doc_第8页
第8页 / 共19页
住宅楼二次结构施工方案#山西.doc_第9页
第9页 / 共19页
住宅楼二次结构施工方案#山西.doc_第10页
第10页 / 共19页
亲,该文档总共19页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《住宅楼二次结构施工方案#山西.doc》由会员分享,可在线阅读,更多相关《住宅楼二次结构施工方案#山西.doc(19页珍藏版)》请在第壹文秘上搜索。

1、目 录第一章、编制依据3第二章、工程概况4一、工程概况4二、材质选用及要求4第三章 施工工艺6一、烧结煤矸石空心砖61、施工准备61.1材料及主要机具61.2作业条件:82、操作工艺92.1工艺流程92.2施工准备92.3排砖摞底92.4拌制砂浆92.5砌砖墙体102.6砌体拉结筋123.1主控项目133.2一般项目143.3允许偏差项目见下表14填充墙砌体的砂浆饱满度及检验方法154、成品保护155、应注意的质量问题166.安全要求17三、有关厨房、卫生间排风道的制作及安装注意点18第一章、编制依据11工程施工图纸及现场概况12太行御景水城御丰苑住宅小区1号楼的施工组织设计;13主要规范、规

2、程、图集序号名 称编 号1砌体工程施工质量验收规范GB50203-20112质量管理体系/规范GB/T 19001-2000 ISO 9001:20003环境管理体系/规范及使用指南GB/T-24001ISO14001:19964职业健康安全管理体系/规范GB/T 28001-2001OHSAS 18001:19995建筑机械使用安全技术规程JGJ33-20016建筑施工安全检查标准JGJ59-997施工现场临时用电安全技术规范JGJ46-20058建设工程施工现场供用电安全规范GB50194-939烧结普通砖GB5101-200310钢筋砼过梁03G322-111平屋面图集05J5-1第二章

3、、工程概况一、工程概况本工程为御丰苑住宅小区1#楼,建筑面积为15164,地上二十层,地下二层,其中地下二层人防层,层高为3.65m,地下一层设备层层高为3.70m,一层层高为4.45m,二层层高为5.00m,三至二十层层高为3.0m,室内外高差为0.45m,建筑总高度为63.90m。水箱间、电梯机房层层高为4.80m。结构形式主楼为框支剪力墙结构,裙房为框架结构。二、材质选用及要求首层、二层商业部分:1、 卫生间周圈后砌墙: 1)结构地面起高度1.5m范围内采用烧结煤矸石空心砖;2)1.5m以上采用烧结煤矸石多孔砖(厚度为:200mm、100mm);3)门洞口处不设构造柱采用烧结煤矸石多孔砖

4、;4)墙体端部不设构造柱采用烧结煤矸石多孔砖,纵横墙交接部位设构造柱。2、 图纸上原标识200厚的加气混凝土砌块内墙改为:采用:烧结煤矸石空心砖,内墙体端部不设构造柱采用烧结煤矸石多孔砖,纵横墙交接部位设置构造柱,长度超过4m,每4m设置一根构造柱; 暖井和水井在结构地面起高度1.51.8m范围内砌筑烧结煤矸石多孔砖,电井后砌墙改为100厚实心烧结标准砖; 3、 图纸上原标识外墙300厚的加气混凝土砌块墙改为:采用:烧结煤矸石空心砖,长度超过4m,每4m设置一根构造柱,端部均设构造柱;三层二十层住宅及电梯机房部分:1、 卫生间周圈后砌墙:1)结构地面起高度1.5m范围内采用烧结煤矸石空心砖;2

5、)1.5m以上采用烧结煤矸石多孔砖(厚度为:200mm、100mm);3)门洞口处不设构造柱采用烧结煤矸石多孔砖,紧靠剪力墙100长小墙垛改为混凝土抱框柱配筋为212,拉钩6200;4)墙体端部不设构造柱采用烧结煤矸石多孔砖,纵横墙交接部位设构造柱。2、 图纸上原标识100厚的隔墙板墙改为:采用:烧结煤矸石空心砖,内墙体端部不设构造柱采用烧结煤矸石多孔砖,纵横墙交接部位设置构造柱,外墙体端部均设构造柱;暖和水井在结构地面起高度1.51.8m范围内砌筑烧结煤矸石多孔砖,电井后砌墙改为100厚实心烧结标准砖;3、外飘窗100厚的隔墙板墙部位改为:1)采用100厚粉煤灰烧结空心砖,墙体窗洞口部位设置

6、抱框柱120*100,配筋为212,拉钩6200;2)飘窗位置的外墙填充墙:采用烧结煤矸石空心砖。4、其余后砌墙部位(200厚):采用:烧结煤矸石空心砖(200厚),内墙端部不设构造柱,纵横墙交接部位设构造柱,外墙端部均设构造柱,采用烧结煤矸石多孔砖 注:容重不得大于750kg/m35、其他:1) 墙体构造柱尺寸为240墙厚,配筋为410,箍筋6200、过梁截面尺寸为240墙厚,配筋为410,箍筋6200,其余做法参见砌体规范;2) 所有后砌墙底部150mm高范围采用C15砼浇筑;3) 混凝土结构与后砌墙交接部位:在墙体抹水泥混合砂浆前挂200mm宽钢丝网,在刮石膏前挂200mm宽网格布;4)

7、 后砌墙上部有窗户的部位窗台不设过梁,窗户根部砌筑2皮红砖用于安装窗户;5) 0.00以上后砌墙采用M5混合砂浆,未特别标明的,烧结煤矸石空心砖容重不得大于800kg/m3 ,烧结煤矸石多孔砖强度等级为MU10.。6) 所有二次结构包括构造柱、过梁等构件的混凝土强度等级:C15。第三章施工工艺一、烧结煤矸石空心砖1、施工准备1.1材料及主要机具1.1.1粉煤灰实心砖,烧结煤矸石空心砖、多孔砖:品种、规格、强度等级必须符合设计要求,规格应一致。有产品合格证书、产品性能检测报告及材料的主要性能的进场复检报告(抗压强度、密度等级)合格。1.1.1.1材料计划规格品种使用部位240*180*90烧结煤

8、矸石空心砖0.000以上200厚填充墙体、卫生间240*180*90烧结煤矸石多孔砖0.000以上200厚填充墙体门窗口端部240*80*90烧结煤矸石空心砖0.000以上100厚填充墙体240*115*53实心烧结标准砖电梯井后砌墙240*80*90粉煤灰烧结空心砖外飘窗隔墙板1.1.1.2劳动力计划序 号名 称人 数备 注1砌筑工25人2小工20人3钢筋工5人4模板工5人1.1.1.3机械设备计划序 号设 备 名 称数 量备 注1搅拌机2台2磅秤2台3手推车20辆4铁锹40把5瓦刀30把6靠尺4把7手电锯31.1.2水泥:采用普通硅酸盐水泥,水泥进场使用前,应分批对其强度、安定性进行复检。

9、检验批应以同一厂家、同一编号为一批,在使用中对水泥质量有怀疑或水泥出厂超过三个月时,应复检,并按其结果使用。注:不同品种的水泥,不得混合使用1.1.3砂:宜用中砂,过5mm孔径筛子,配制M5混合砂浆及M7.5水泥砂浆砂的含泥量控制不超过5%,并不含草根等杂物。1.1.4水:用自来水或不含有害物质的洁净水,水质应符合国家现行标准混凝土拌合用水标准。1.1.5其它材料:构造柱、过梁、拉结钢筋、预埋件等。 1.2作业条件:1.2.1主体分部中承重结构已经施工完毕,已经通过有关部门验收。1.2.2弹出轴线、墙边线、门窗洞口及构造柱线,经复核,已办理预检手续。1.2.3立皮数杆:宜用30*40mm木料制

10、作,皮数杆上注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高。皮数杆上注明的尺寸间距根据砖厚加砖缝布置,转角处均应设立,一般距墙皮或墙角50mm为宜(不得小于50mm)。皮数杆应垂直、牢固、标高一致,经复核,办理预检手续。1.2.4根据最下面第一皮砖的标高,拉通线检查,如水平灰缝厚度超过20mm,应用细石混凝土找平,不得用砂浆找平。1.2.5常温天气在砌筑前一天将砖浇水湿润。1.2.6 M5混合砂浆、M7.5水泥砂浆及构造柱圈过梁砼的配合比经试验室确定,准备好试模。1.2.7化学植筋工艺现场抽取试件进行拉拔复试,工艺满足要求。2、操作工艺2.1工艺流程拌制砂浆 施工准备 排砖摞底 砌砖墙 验评 2.

11、2施工准备砌筑前,楼面应清扫干净、洒水湿润。2.3排砖摞底根据图纸各部位尺寸,排砖摞底,使组砌方法合理,便于操作。2.4拌制砂浆2.4.1砌筑砂浆应通过试配确定配合比并通过实验室确认出砂浆配合比单,计量精度为:水泥2%,砂及掺合料5%。2.4.2宜用机械搅拌,投料顺序为砂水泥掺合料水,搅拌时间不少于2min。2.4.3砂浆应随拌随用,水泥或水泥混合砂浆一般在拌合后34h内用完,严禁用过夜砂浆。2.4.4每一楼层或250m3砌体的各种强度等级的砂浆,作一组试块(每组6块),当砂浆材料、配合比有变动时,还应另行制作试块。2.5砌砖墙体2.5.1选用“三一”砌筑方法。上下错缝,上下皮竖向灰缝错开不小

12、于1/3砌块长,交接处咬槎搭砌,每天砌筑高度不得超过1.4m。掉角严重的砖不宜使用。在墙体的底部先砌筑3皮红砖,砖砌体的转角处和交接处以及内外墙应同时砌筑,对不能同时砌筑而必须留置的临时间断处应砌成斜槎,斜槎水平投影长度不小于高度的2/3。2.5.2所有后砌墙下150mm范围内用C15砼浇筑。烧结煤矸石空心砖墙砌至梁或楼板下预留200mm空隙,待填充墙砌筑完并应至少间隔7d后,空隙处用红砖斜砌,将其空间顶紧砌满(注:卫生间淋浴器位置的填充墙采用多孔砖)。2.5.3砌体的灰缝应做到横平竖直,厚薄均匀。砌体水平缝的厚度和竖直灰缝的宽度为10mm,但不得小于8mm,也不应大于12mm,水平缝砂浆饱满

13、度大于80%,垂直缝填满砂浆,不得有透明缝、瞎缝、假缝。埋设的拉结筋,必须放置在砂浆层上,离砖边控制在30 mm左右。注:外墙及结构墙与砌筑墙交接部位砂浆饱满度必须达100%。2.5.4墙体的临时间断处应砌成斜槎,斜槎长度不应小于高度的2/3,如留斜槎确有困难时,除转角处外,也可砌成直槎,但必须采用拉结筋或其它措施,以保证连接牢靠。2.5.5对设计规定的洞口、管道、沟槽和预埋件等,应在砌筑时预留或预埋,局部埋线管必须开槽时,应用切割机切割,严禁直接剔凿。墙体砌筑完成7天内不得在墙体上进行开槽等作业。2.5.6空心砖墙体内不设脚手眼。安装开槽或切洞后的封堵时,必须用C15豆石砼封严,严禁用水泥砂

14、浆堵封。2.5.7对墙体表面的平整度、垂直度、灰缝的均匀程度及砂浆饱满度等,应随时检查并校正所发现的偏差。在砌完每一楼层后,应校核墙体的轴线尺寸和标高。在允许范围内的轴线以及标高的偏差,可在楼面上进行校正。2.6砌体构造柱:设置位置:外墙端部、内墙拐角、纵横墙交接处加设构造柱,直段墙构长每4米设置构造柱,构造柱截面为:墙厚*240,纵筋410,箍筋6200,其上下端500范围和钢筋搭接部位,箍筋间距加密到100 ,具体做法:在梁底、现浇板底相应构造柱位置采用化学植筋进行钢筋锚固(植筋深度大于15d或按照植筋胶产品说明书)。构造柱与墙体连接处应砌成马牙槎,马牙槎应先退后进(错槎100mm),构造柱两侧模板必须紧贴墙面,用12穿墙螺栓上下600mm一道拉结,用架管支撑牢靠,浇筑混凝土前,必须将砌体留槎部位和模板浇水湿润,将模板内的落地灰、砖渣和其他杂物清理干净,并在结合处注入适量与构造柱混凝土相同的去石水泥砂浆,振捣时,应避免
