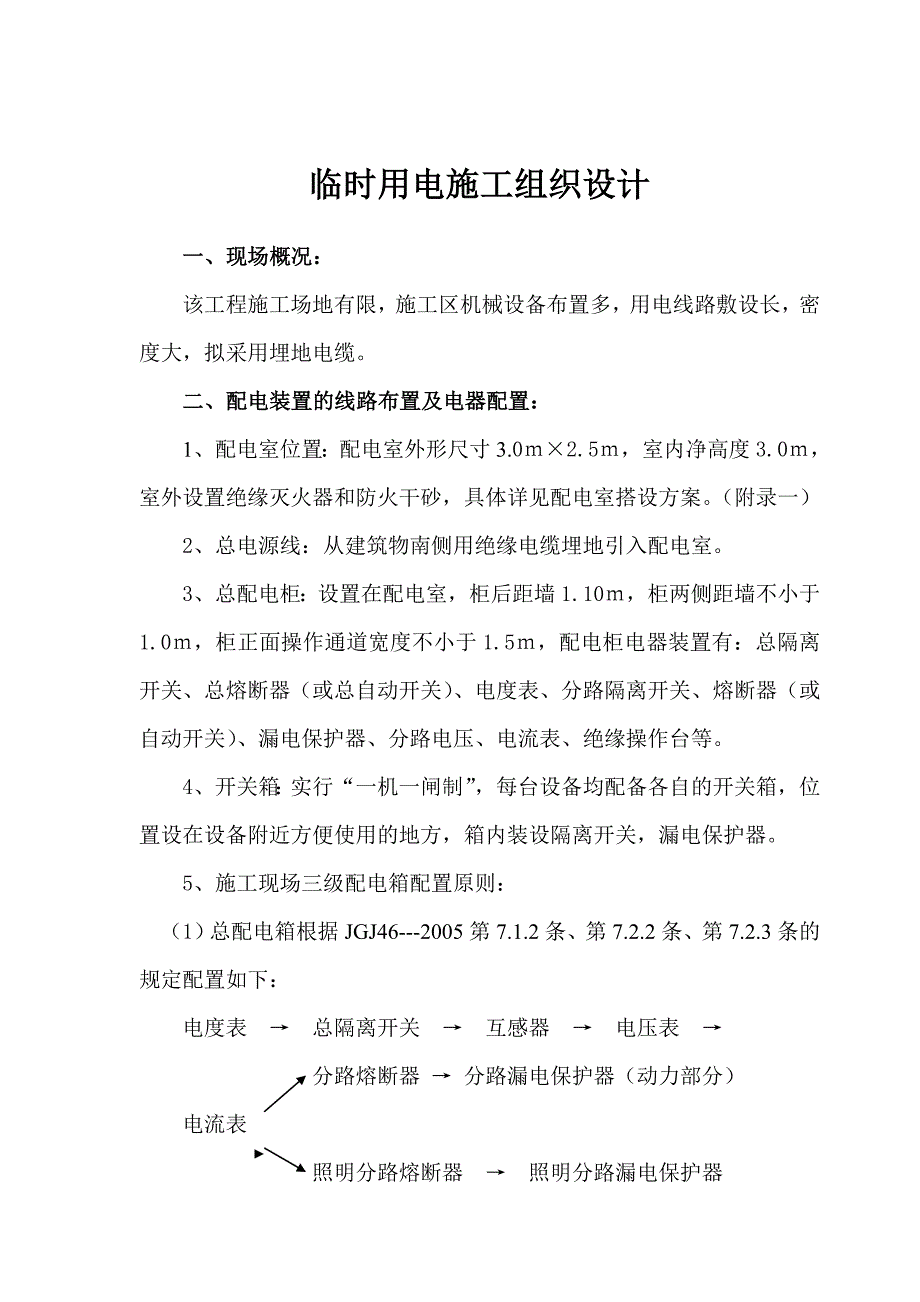

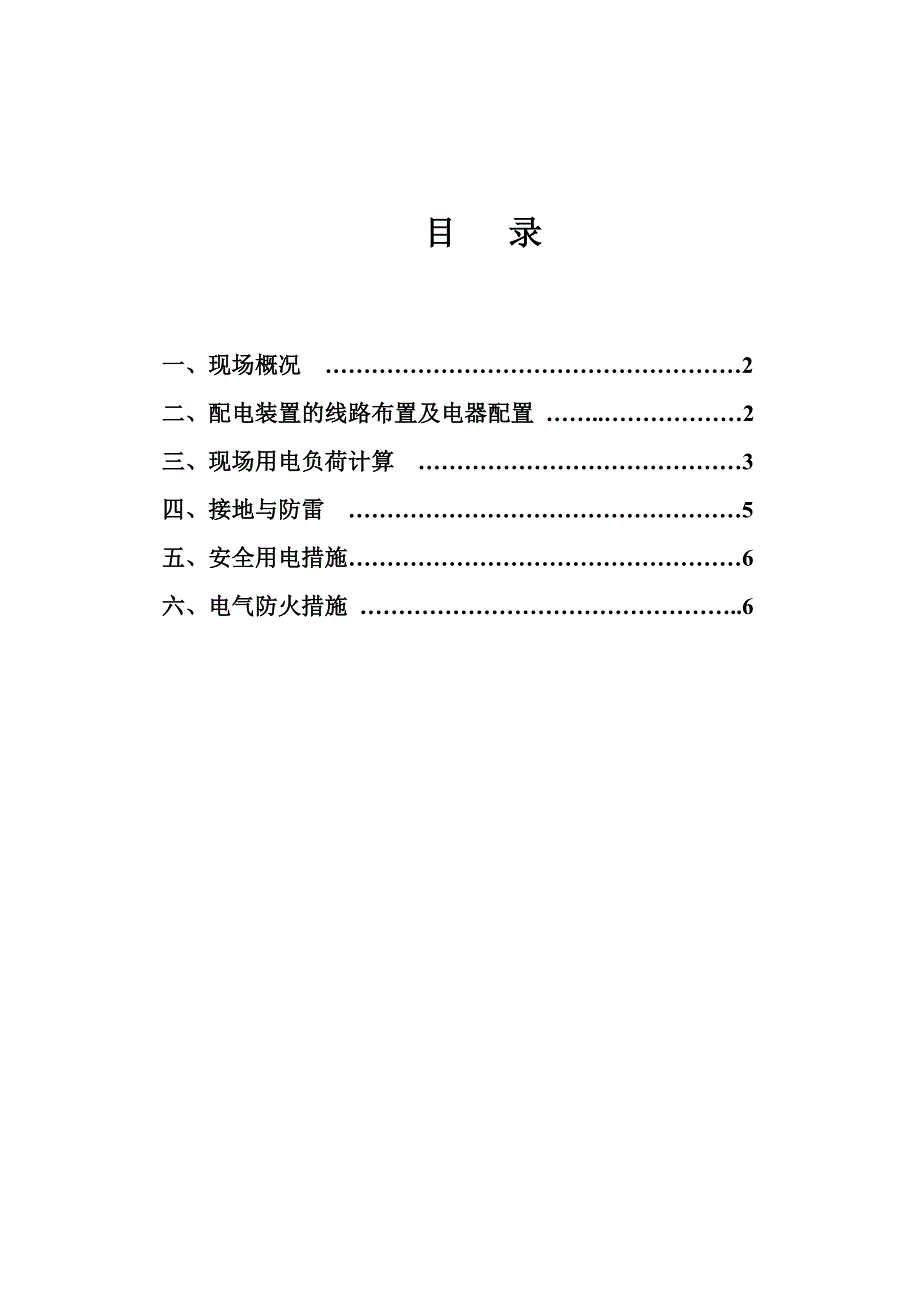

1、目 录一、现场概况 2二、配电装置的线路布置及电器配置 .2三、现场用电负荷计算 3四、接地与防雷 5五、安全用电措施6六、电气防火措施 .6临时用电施工组织设计一、现场概况：该工程施工场地有限，施工区机械设备布置多，用电线路敷设长，密度大，拟采用埋地电缆。二、配电装置的线路布置及电器配置：1、配电室位置：配电室外形尺寸3.02.5，室内净高度3.0，室外设置绝缘灭火器和防火干砂，具体详见配电室搭设方案。（附录一）2、总电源线：从建筑物南侧用绝缘电缆埋地引入配电室。3、总配电柜：设置在配电室，柜后距墙1.10，柜两侧距墙不小于1.0，柜正面操作通道宽度不小于1.5，配电柜电器装置有：总隔离开关

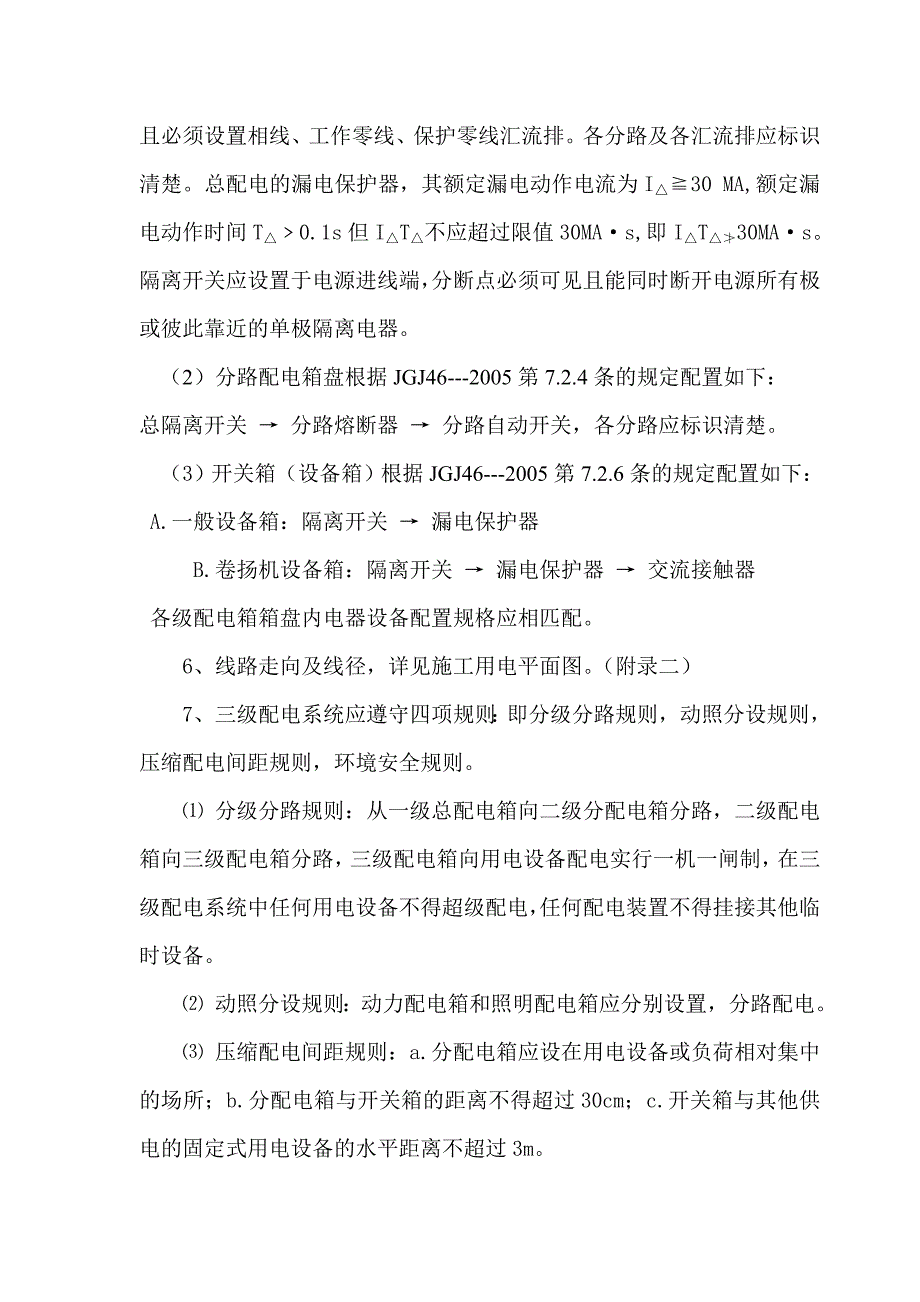

2、、总熔断器（或总自动开关）、电度表、分路隔离开关、熔断器（或自动开关）、漏电保护器、分路电压、电流表、绝缘操作台等。4、开关箱：实行“一机一闸制”，每台设备均配备各自的开关箱，位置设在设备附近方便使用的地方，箱内装设隔离开关，漏电保护器。5、施工现场三级配电箱配置原则：（1）总配电箱根据JGJ46-2005第7.1.2条、第7.2.2条、第7.2.3条的规定配置如下：电度表 总隔离开关 互感器 电压表 分路熔断器 分路漏电保护器（动力部分）电流表照明分路熔断器 照明分路漏电保护器且必须设置相线、工作零线、保护零线汇流排。各分路及各汇流排应标识清楚。总配电的漏电保护器，其额定漏电动作电流为I30
3、 MA,额定漏电动作时间T0.1s但IT不应超过限值30MAs,即IT30MAs。隔离开关应设置于电源进线端，分断点必须可见且能同时断开电源所有极或彼此靠近的单极隔离电器。（2）分路配电箱盘根据JGJ46-2005第7.2.4条的规定配置如下：总隔离开关 分路熔断器 分路自动开关，各分路应标识清楚。（3）开关箱（设备箱）根据JGJ46-2005第7.2.6条的规定配置如下：A.一般设备箱：隔离开关 漏电保护器B.卷扬机设备箱：隔离开关 漏电保护器 交流接触器各级配电箱箱盘内电器设备配置规格应相匹配。6、线路走向及线径，详见施工用电平面图。（附录二）7、三级配电系统应遵守四项规则：即分级分路规则
4、，动照分设规则，压缩配电间距规则，环境安全规则。 分级分路规则：从一级总配电箱向二级分配电箱分路，二级配电箱向三级配电箱分路，三级配电箱向用电设备配电实行一机一闸制，在三级配电系统中任何用电设备不得超级配电，任何配电装置不得挂接其他临时设备。 动照分设规则：动力配电箱和照明配电箱应分别设置，分路配电。 压缩配电间距规则：a.分配电箱应设在用电设备或负荷相对集中的场所；b.分配电箱与开关箱的距离不得超过30cm；c.开关箱与其他供电的固定式用电设备的水平距离不超过3m。三、现场用电负荷计算：1、主要机械设备用电功率：序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 钢筋弯曲机 G
5、W40 3 1 3 2 钢筋弯曲机 WJ20 2.2 1 2.2 3 钢筋调直机 YGT4-14 5.5 1 5.5 4 钢筋切断机 GQ40 3 1 3 5 木工圆锯 MJ6 塔式起重机 TC4209 40 1 40 7 砂浆搅拌机 JZC8 砼搅拌机 JZ350B 15 1 15 9 卷扬机 JJZ-1 7.5 1 7.5 10 交流电焊机 BX6-250 38.6 1 38.6 11 交流电焊机 BX1-315 23.4 1 3.4 12 平板震动器 ZT-12 2.2 1 2.2 13 插入式振动器 ZN70 4.4 2 8.8 14 切割机 J3G-SW-400 0.2 1 0.2
6、15 冲击夯土机 HCD16 蛙式夯土机 HW-60 3 2 6 -2、施工现场所用全部动力设备总功率：P机=3+2.2+5.5+3+3+40+3+15+7.5+38.6+3.4+2.2+8.8+0.2+6+6=147.4（KW）由于现场动力设备多，但全部用电设备满负荷运转的机率较小，故选择功率系数K=0.7，平均功率因数COS=0.75，动力用电容量：P动=KP机COS=0.7147.40.75=137.5KW 照明及生活用电：P照明=0.1P动=13.75KW 施工总用电量：P总=1.05（P动+P照明）=1.05151.25=152.3KW3、配电导线截面的选择：按允许电压选择：S=K
7、P总LC %=0.8152.380775%=63.32 （K=0.8） 根据绝缘导线截面与功率关系参考表及以上计算，电源连接采用370+125电缆；配电干线采用350+225电缆。四、接地与防雷：现场采用TN-S接零保护系统，电气设备的金属外壳必须与专用保护零线连接，专用保护零线由工作接地线，配电室的零线引出。如下图：正常情况下，电机、电器、照明器具、手持电动工具的金属外壳、电气设备传动装置的金属部件、配电屏、控制屏的金属框架、室内外配电的金属框架及靠近电源部分的金属围栏等均应作保护接零。保护除必须在配电室处做重复接地外，还必须在配电线路的中间和末端处作重复接地，接地电阻不大于10欧姆。施工现
8、场内的起重机、脚手架、龙门架等安装防雷装置。防雷接地电阻不大于30欧姆。五、安全用电措施：1.建立、健全用电安全岗位责任制，明确各级用电负责人及专业班组的职责。2.所有电工均持证上岗，施工用电设专人负责；3.所有配电箱均配锁，标明其名称、用途做出分路标记，电工定期检查维修；4.对配电箱、开关箱进行维修时，必须将其前一级相应的电源开关分闸断电。并悬挂检修警示牌，严禁带电作业。5.停电顺序：总配电箱 分配电箱 开关箱 设备； 6.安装、维修、拆除施工用电必须由持证上岗的电工完成，使用设备前，必须检查电气装置和保护设施是否完好，严禁设备带“病”作业。电工要做到：装得安全，拆得彻底，检查正常，修理及时
9、。7.为防止意外触电，必须采取可靠的接地，在操作过程中，严禁过载，保险丝应按规定的截面尺寸选用，不能随便用钢丝或铁丝代替。六、电气防火措施：1.配电室内设置砂箱、干粉灭火器、挂有“严禁烟火”警示牌；2.配电箱应装在干燥、通风及常温场所，不得装在易燃易爆及热源烘烤的场所；3.电器设备照明部位应设“严禁靠近、以防触电”的标志；4.严禁使用已老化的电线和已受损的电线及电器材料。5.电气设备的电压、电流、温升参数在允许范围内，要有足够的绝缘能力，连续可靠不发热。附录一：配电室搭设方案；附录二：三级配电配置示意图；附录一：配电室搭设方案一、配电室设置在靠近电源，无灰尘、无蒸气、无腐蚀介质及无振动，能自然通风的地方，并应有采取防止雨雪的措施。二、配电室尺寸、布局如下图所示：配电柜正面操作通道宽度为1.7三、配电室沿口高度为2.7，屋面柃条上铺彩钢瓦防水，砖砌地面，在配电柜正面铺5厚橡胶垫做操作台，长1200，宽900。附录三：三级配电配置示意图；备用开关箱1#开关箱搅拌机箱2#开关箱1#开关箱2#开关箱现场照明1#分箱2#分箱3#分箱总配电柜
