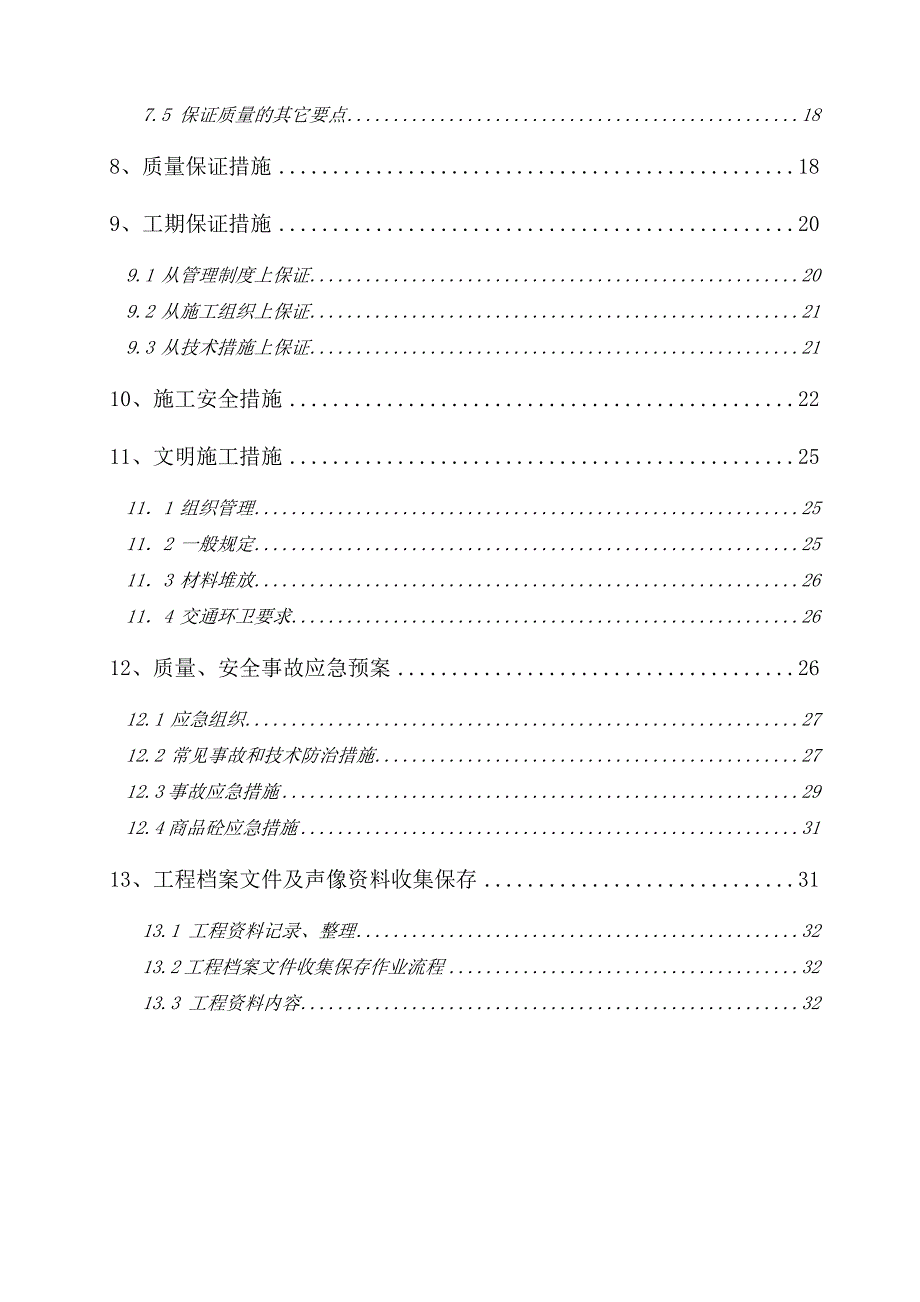

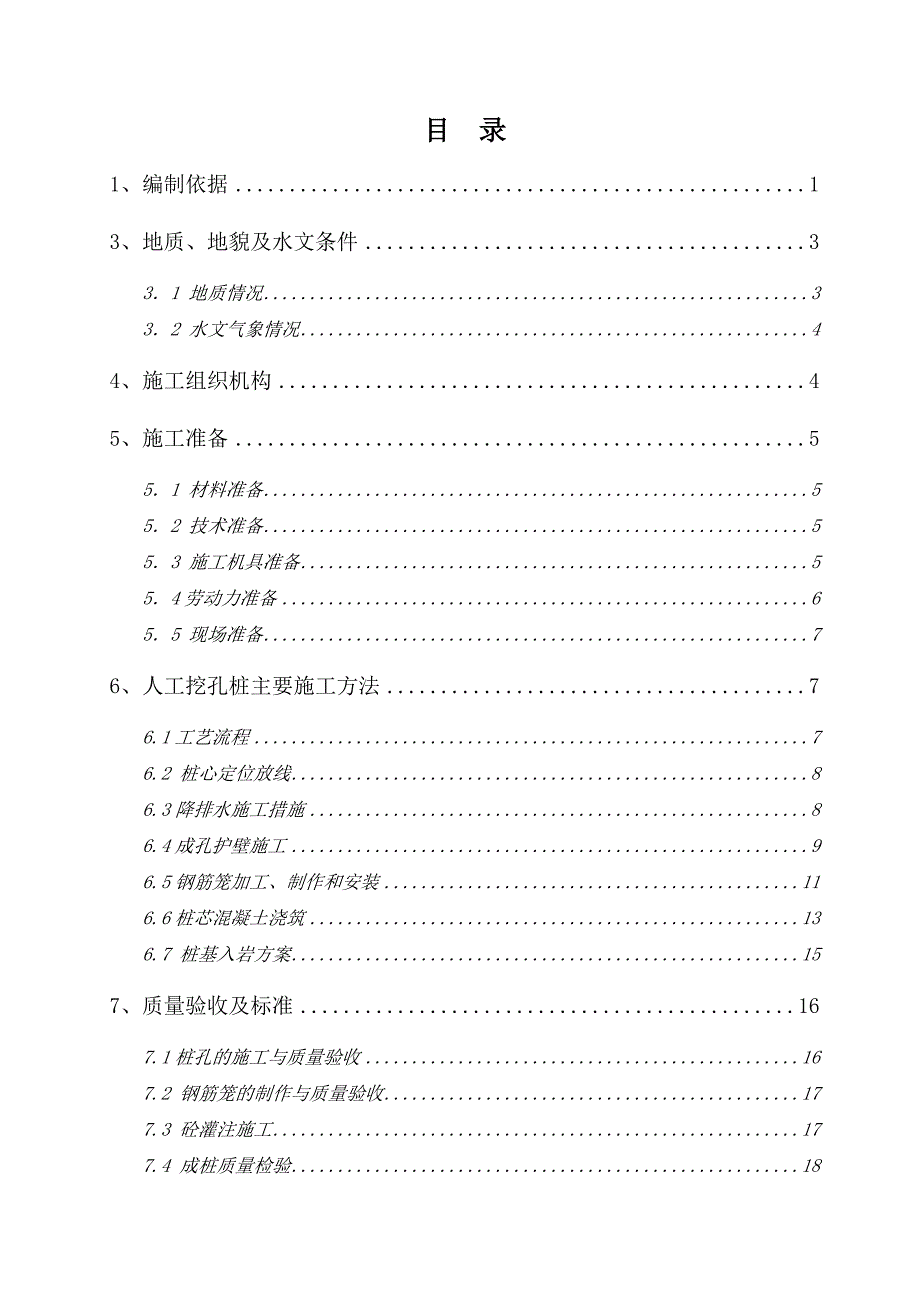

1、目 录1、编制依据13、地质、地貌及水文条件331 地质情况332 水文气象情况44、施工组织机构45、施工准备551 材料准备552 技术准备553 施工机具准备554劳动力准备655 现场准备76、人工挖孔桩主要施工方法76.1工艺流程76.2 桩心定位放线86.3降排水施工措施86.4成孔护壁施工96.5钢筋笼加工、制作和安装116.6桩芯混凝土浇筑136.7 桩基入岩方案157、质量验收及标准167.1桩孔的施工与质量验收167.2 钢筋笼的制作与质量验收177.3 砼灌注施工177.4 成桩质量检验187.5 保证质量的其它要点188、质量保证措施189、工期保证措施209.1 从管

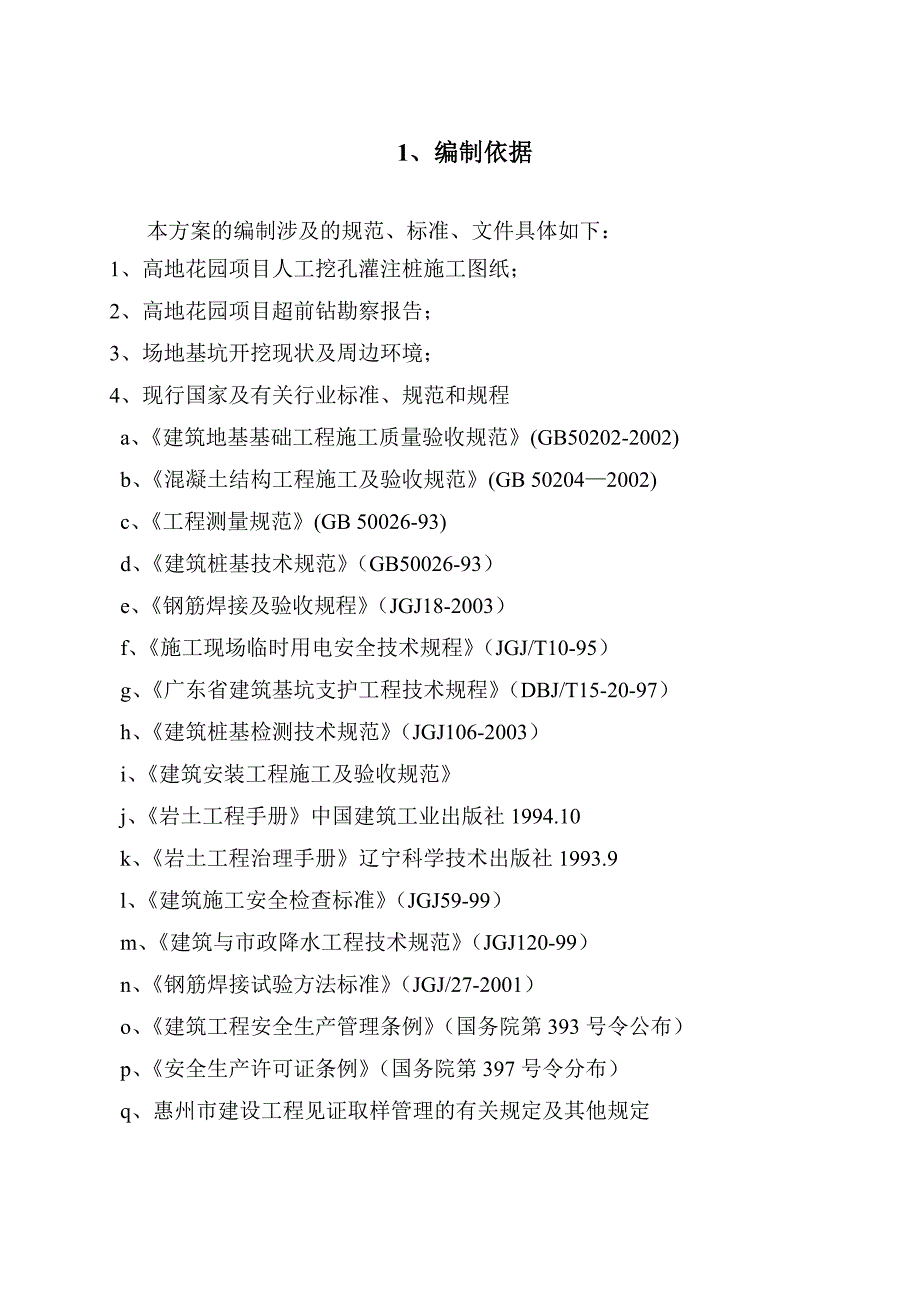

2、理制度上保证209.2 从施工组织上保证219.3 从技术措施上保证2110、施工安全措施2211、文明施工措施25111 组织管理25112 一般规定25113 材料堆放26114 交通环卫要求2612、质量、安全事故应急预案2612.1 应急组织2712.2 常见事故和技术防治措施2712.3事故应急措施2912.4商品砼应急措施3113、工程档案文件及声像资料收集保存3113.1 工程资料记录、整理3213.2工程档案文件收集保存作业流程3213.3 工程资料内容321、编制依据本方案的编制涉及的规范、标准、文件具体如下：1、高地花园项目人工挖孔灌注桩施工图纸；2、高地花园项目超前钻勘察
3、报告；3、场地基坑开挖现状及周边环境；4、现行国家及有关行业标准、规范和规程a、建筑地基基础工程施工质量验收规范(GB50202-2002)b、混凝土结构工程施工及验收规范(GB 502042002) c、工程测量规范(GB 50026-93)d、建筑桩基技术规范（GB50026-93）e、钢筋焊接及验收规程（JGJ18-2003）f、施工现场临时用电安全技术规程（JGJ/T10-95）g、广东省建筑基坑支护工程技术规程（DBJ/T15-20-97）h、建筑桩基检测技术规范（JGJ106-2003）i、建筑安装工程施工及验收规范j、岩土工程手册中国建筑工业出版社1994.10k、岩土工程治理手
4、册辽宁科学技术出版社1993.9l、建筑施工安全检查标准（JGJ59-99）m、建筑与市政降水工程技术规范（JGJ120-99）n、钢筋焊接试验方法标准（JGJ/27-2001）o、建筑工程安全生产管理条例（国务院第393号令公布）p、安全生产许可证条例（国务院第397号令分布）q、惠州市建设工程见证取样管理的有关规定及其他规定2、工程概况建设单位： 监理单位： 设计单位： 施工单位： 勘察单位： 花园项目总建筑面积.23平方米，位于惠州市惠阳中心片区，东临淡水人民四路，北临金惠大道，交通便利，地理位置优越。该工程基础采用人工挖孔桩，桩径为1200mm3200mm，实际桩长在开挖后根据桩底标高
5、和超前钻资料确定，桩型基本情况如下列表： 桩型基本情况表1桩类型号桩 身 尺 寸桩类型纵筋桩总条数D(mm)D0(mm)b(mm)h1(mm)h2(mm)H1 (mm)通长短纵筋RZJ112001600200300600900端承桩（抗拔）2420122ZJ1a12001200300600900端承桩1016101646ZJ1b12001600200300600900端承桩1016101661ZJ1120018003003009001200端承桩10161016188ZJ21200220050030015001800端承桩1016101632ZJ31200250065030019502250端
6、承桩1016101618ZJ41600300070030021002400端承桩12181218137ZJ4a1600260050030015001800端承桩122012205ZJ51800360090030027003000端承桩1320132048ZJ62000390095030029003200端承桩162016202ZJ724004400100030030003300端承桩202220221ZJ826004800110030033003600端承桩212221223ZJ932005600120030036003900端承桩322232221ZJ10180025003503001050
7、1350端承桩132013201说明：共663条桩，其中抗拔桩122条。桩型基本情况表2桩编号加劲箍螺旋箍护壁混凝土桩芯混凝土RZJ1、ZJ1a、ZJ1b、ZJ1、ZJ2、ZJ3128200/100C20C35ZJ41810200/100C20C35ZJ4a、ZJ5、ZJ62010200/100C20C35ZJ7、ZJ82210200/100C20C35ZJ92210150/100C20C35ZJ10桩端支承于中风化砂砾层，其余桩支承于强风化砂砾岩，最小桩长不小于6米，且不小于3D。3、地质、地貌及水文条件31 地质情况根据高地花园项目拟建场地岩土工程勘察报告，场内主要分布有：人工填土层、第四
8、系冲洪层、第四系残积层，下伏基岩为第三系砂砾岩。其特征按自上而下的顺序描述如下：（1）人工填土层(Qml)：紫红色，稍湿，松散，不均匀，主要由粉土及少量碎石堆填而成。底部偶见薄层耕表土，层厚约0.30-8.80m，平均约3.76m。（2）第四系冲洪积层(Qal+pl)：粉质粘土，黄褐、灰白色，湿，可塑，含少量砂砾，部分钻孔有揭露，层厚约0.708.90m，平均约3.11米。（3）第四系残积层(Qel): 粉土，紫红色，稍湿，可塑为主，下部硬塑，遇水易软化，为砂砾岩风化残积土，偶夹风化岩碎块，为砂砾残积土，层厚约1.208.70m，平均为3.99m。（4）第三系沙砾层（E）：、强风化砂砾层：紫红
9、色，裂隙发育，原岩结构已破坏，遇水易崩解，由于风化不均匀，大部分钻孔中下部断续，间夹中风化岩块或夹层，或呈强、中风化岩互层状。层厚约8.6032.70m，平均层厚约21.83m。、中风化砂砾层：紫红色夹灰白斑点，裂隙较发育，岩质较硬，层厚约1.008.90m，平均约4.44m。32 水文气象情况场地地下水主要为松散层孔隙水及基岩裂隙水，孔隙水主要赋存于粉质粘土、粉土等第四系土层中，其富水性及透水性较弱；裂隙水主要赋存于强、中风化基岩裂隙中，含水性及透水性受裂隙发育影响，不均匀。其次，雨季在填土层中易形成上层滞水，地下水来源主要接受大气降水渗入及侧向径流补给，地下水来源主要接受大气降雨渗入及侧向
10、径流补给。地下水水位随降雨及季节而变化，稳定水位埋深为10.204.80m，标高为20.2726.01m，平均22.68m。场内地下水对混凝土结构不具腐蚀性。4、施工组织机构本据平面特点，以17轴为分界线，分成两个独立的施工区，组织两支独立施工队同时进行施工。项目组织机构见附图3。5、施工准备51 材料准备材料选择：人工挖孔桩护壁混凝土强度C20，采用机械自拌，桩芯混凝土采用C35泵送商品混凝土。根据材料用量计划，做好钢筋、水泥、砂、石及商品混凝土等材料的订货和采购工作，并组织材料按计划进场及保管。所有材料必须有出厂合格证或检验报告。52 技术准备1、熟悉施工图和图纸会审内容，领会设计意图；2
11、、由建设单位负责向地方国土局接收本工程的城市坐标控制点。3、根据建设单位提供的城市坐标控制点，组织人员进行场内测量控制点的设置，并根据测量方案进行控制线、控制点的测量，复核工作。核对高程和坐标控制点；4、准备本工程所需的计量、测量、检测、试验等仪器、仪表。5、做好各标号混凝土的配合比报告，对各种进场的材料按规定的程序送检，待合格后通知施工队使用。6、做好技术方案的交底。53 施工机具准备 本工程拟用机具表序号名称规格单位数量备注1挖掘机1.5m3台42挖掘机0.5m3台23推土机150KW台24空气压缩机13m3台105空气压缩机3m3台306鼓风机0.3KW台2207卷扬机2.2KW台220
12、8钢筋切断机SG40A台49钢筋弯曲机WJ40-1台210钢筋调直机JBM-3台211插入式高频振动棒1.5KW条1012潜水泵扬程30m台220孔内抽水13污水泵管径200mm台10抽水至基坑外14双轮手推车辆22015混凝土搅拌机350L台416混凝土溜槽套1017导管直径300mm米10018全站仪台319水准仪DZS2台420电焊机DX-300台821风镐G-10个26022气体检测仪台1023混凝土汽车输送泵台2根据需要布置24钢爬梯米4000随开挖布置25钢模1.23.2米套32054劳动力准备劳动力需用表工种第一月第二月备注挖土工400400钢筋工6060混凝土工4040电工66电焊工1215机操工1010杂工2020按计划组织好钢筋工、混凝土工、挖土工队伍进场，同时办理有关手续，并进行上岗培训和安全教育，培训内容包括：规章制度、安全施工、操作技术和精神文明教育等方面。55 现场准备 （1）根据建设单位提供的控制点，将控制桩引测至场地边，放出各控制轴线，在场地边埋设控制桩，控制桩应妥善保护。（2）根据现场实际情况，先清理基坑内表面淤泥并平整，浇筑C20砼垫层100厚（道路位置C25混凝土200厚）。主道路宽度6米，次道宽5米。（3）根据控制桩，
