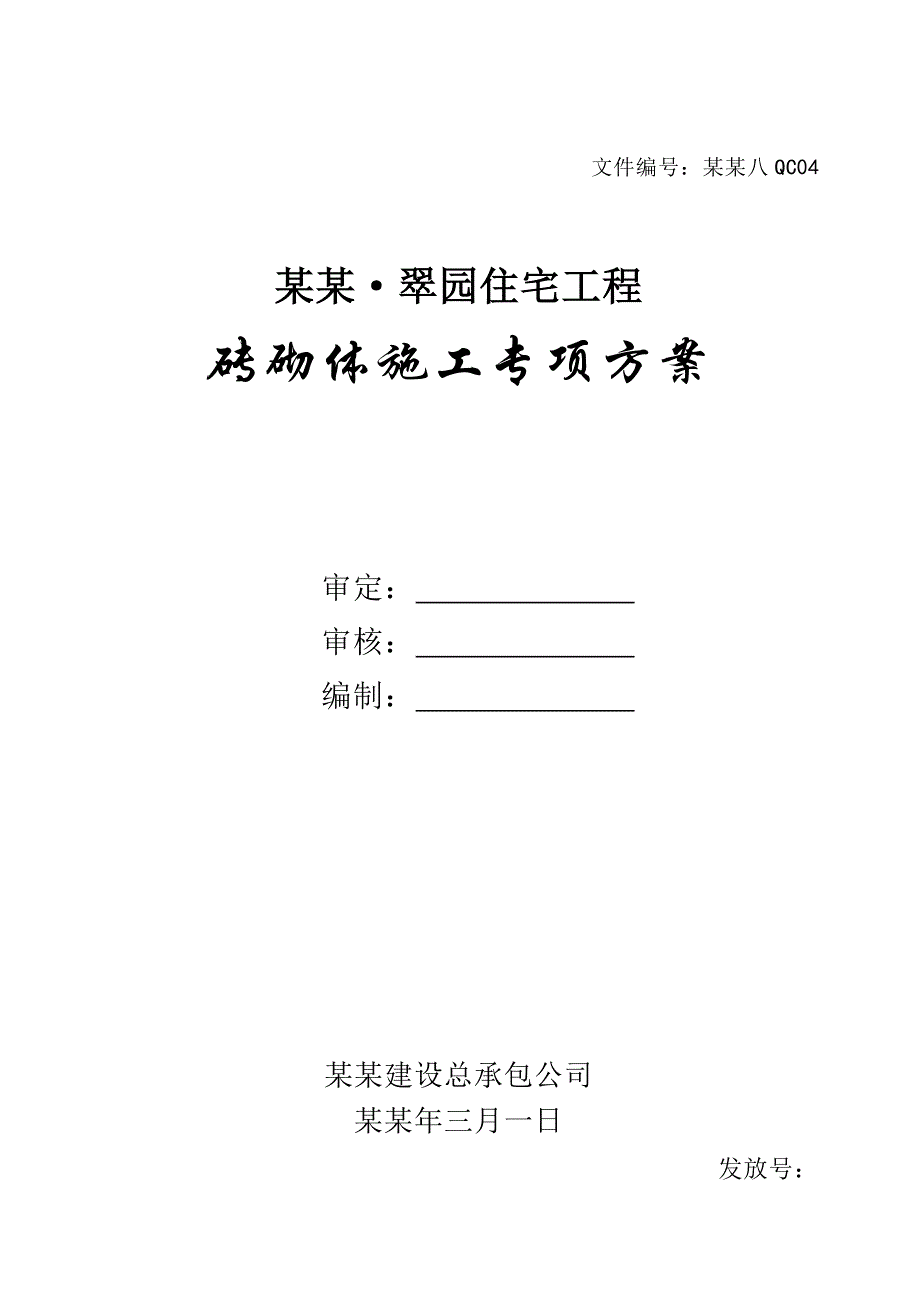

1、文件编号：某某八QC04某某翠园住宅工程砖砌体施工专项方案审定：审核：编制：某某建设总承包公司某某年三月一日发放号：编制说明本工程加气混凝土砌块工程量大，墙体施工质量好坏直接影响工程总体质量。如何采取有效措施，减少墙体开裂，把裂缝减少到最低程度，是确保墙体质量的关键。现根据以往多项加气混凝土工程墙体施工经验，在施工前编制详细的加气混凝土墙体专项施工方案，制定相应墙体裂缝控制措施，并进行详细技术交底；同时，在施工过程中组织质量小组，严格落实制定的墙体防裂措施，严把工序质量关，确保墙体裂缝控制取得了较好的效果。目 录一、编制依据4二、工程概况4（一）项目简介4（二）砌体工程材料类型5（三）填充墙的
2、构造要求5三、施工组织及布署6（一）进度安排7（二）劳动力组织7（三）机械设备组织7（四）材料要求及组织7四、主要施工工艺及相关技术措施7（一）工艺流程7（二）施工条件及作业准备7（三）主要施工方法8（四）技术要点11五、质量要求及保障措施12（一）质量目标12（二）质量标准及检查方法12（三）质量保障措施17六、安全施工保障措施18（一）材料的搬运及吊装18（二）砌筑作业时的安全措施18七、文明施工保障措施20（一）材料装卸及堆码20（二）搅拌场区域的污水及粉尘控制20（三）施工噪声的控制20（四）夜间作业的灯光控制20砌体工程专项施工方案一、 编制依据1、施工图纸2、混凝土结构施工质量验收
3、规范（GBJ50204-2002）3、建筑施工质量验收统一标准（GB50300-2001）4、砌体工程施工质量验收规范（GB50164-92）5、蒸压加气混凝土砌块（GB/T 11968-1997）8、砌体结构设计规范GB50003-20019、建筑抗震设计规范GB50011-200110、民用建筑热工设计规范GB50011-200111、公共建筑节能设计标准GBJ14036200612、民用建筑隔声设计规范GBJ1188813、建筑设计防火规范GB50016-200614、建筑装饰装修工程质量验收规范GB50210200115、蒸压加气混凝土用砌筑砂浆与抹面砂浆JC890-200116、蒸压
4、加气混凝土砌块建筑构造图集号：L06J12517、蒸压加气混凝土砌块建筑构造图集号：03J10418、钢筋混凝土过梁图集号：L03G30319、图纸会审及设计变更、业主工作联系单20、企业标准砌体工程施工技术标准二、 工程概况（一） 项目简介本工程是由昆明亚龙冶金有限责任公司投资兴建的某某翠园商住社区。总建筑面积，由一层地下室及上部十八个子项组成。地下层面积34773（一层，共设车位1583个）；地上建筑栋号共18个，建筑面积，其中1-9幢为商住楼，面积.9，其余10-18幢为商业用房，建筑面积约28900。（二） 砌体工程材料类型：0.000m标高以上及地下室内填充墙体：B06级合格品加气砼
5、砌块200mm或120mm厚，M5混合砂浆砌筑。要求加气砼砌块干密度6KN/m3,单面抹灰厚度15mm。0.000m标高以下地下室填充墙体：MU10免烧实心砖,M7.5水泥砂浆砌筑;两侧采用1:2防水砂浆各粉刷25厚，分两次成活。（三） 填充墙的构造要求1、本工程抗震设防烈火度为八度，因此，拉墙筋的设置为沿墙通长设置，直径6.5钢筋，间距为600，具体要求如下图：2、墙体转角、自由端及门窗侧均设构造柱，当两框架柱间填充墙长度超过5.0m时，应在此两柱中间设构造柱，除1、2、3栋号89米标高以上为414外，其余均为412。施工楼面时应留出相应构造柱的插筋，如下图所示：3、砖砌女儿墙高度大于500
6、时，在屋面适当部位设混凝土柱。设置位置为墙体转角处、外墙柱顶及挑梁端头均设，且间距不大于3600；当墙高大于1000小于1800时，设置间距不大于2400。配筋同其余构造柱。4、当砌体填充墙净高超过 4.0m 时，在该层墙门窗顶标高处设圈梁一道，做法见各栋号结施工图。5、铝合金窗立樘标高以下，在砌体上增设厚度100的细石砼压顶做窗台，做法如下图所示：三、 施工组织及布署针对本工程项目单体工程较多的特点，我们在管理上实行样板制度。即在严格审批施工方案督促施工单位作好技术交底的基础上，要求每个泥水班组正式施工前均必须先做一套墙体样板，样板经验收合格后方可进入大面积施工；而且严格按划分的检验批逐段进
7、行验收，一旦发现某一检验批的质量偏差较大，立即叫停分析原因及时予以纠偏，避免出现大范围的返工现象。具体安排如下：（一） 进度安排砌体每天砌筑高度不超过1.4米，每3天砌筑一个楼层，同时开砌1-2个楼层，每月内最少砌筑完成六个工作层。（二） 劳动力组织每个楼层组织技术工5人，杂工7人，每个栋号投入技工不少于15人。（三） 机械设备组织搅拌机械：共配备350型砂浆搅拌机四台，设备在正式开砌前三天内安装完成前调试运转正常，操作人员保证一机一人。垂直运输设备：SD200型施工电梯，于开砌前三天安装完成并调试运转正常，操作人员保证一机二人，随时配合砌块的垂直运输。测量、放线、检验：应备有皮数杆、水准仪、
8、经纬仪、2m靠尺、楔形塞尺、托线板、线坠、百格网、钢卷尺、水平尺、小线、砂浆试模、磅秤等；施工操作工作：铺灰铲、电钻等小型设备由操作班组自行配备。（四） 材料要求及组织砌体开砌前15天内确定供货厂家，选择具有较强实力的供应商一至两家，在确保砌筑材料的质量的同时，保证产品正常供应量。蒸压加气混凝土砌块尺寸、规格、强度符合设计要求，其产品龄期应超过28d，出釜少于15天的砌块不得入场。四、 主要施工工艺及相关技术措施砌块采用搭砌法。上下皮错缝设计，搭接长度不小于块长的1/3。（一） 工艺流程清理基层定位放线立皮数杆后置拉结钢筋满铺砂浆浇水湿润选砌块墙体坎台施工摆砌块安装门窗过梁浇注砼构造柱、连系梁
9、砌筑顶部配套砌块。（二） 施工条件及作业准备1、作业条件 （1）填充墙施工前，承重结构已施工完毕，并经过隐蔽验收。（2）轴线、墙身线、门窗洞口线等已弹出并经过技术核验。（3）填充墙拉结钢筋已按要求预埋，并经过隐蔽验收。（4）对进场的小砌块型号、规格、数量、质量和堆放位置、次序等已经进行检查、验收，能满足施工要求。（5）所需机具设备已准备就绪，并已安装就位。2、技术准备（1）砌块砌筑前，应根据建筑物的平面、立面图绘制砌块排列图。（2）复核建筑物或构筑物的标高是否引自标准水准点或设计指定的水准点。（3）施工前落实技术交底，必要时应先做样板，经业主（监理）或设计认可后再全面施工。（三） 主要施工方法
10、1、 墙体放线砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线，并且立好皮数杆，标出每皮砌体标高和洞口高度。2、砌块排列按砌块排列图在墙体线范围内分块定尺、划线。排列砌块的方法和要求如下：（1）砌块砌体在砌筑前，应根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，经审核无误，按图排列砌块。（2）砌块排列应从地基或基础面、0.00面排列，排列时尽可能采用主规格的砌块，砌体中主规格砌块应占总量的75%80%。（3）砌块排列上、下皮应错缝搭砌，搭砌长度不应小于砌块的1/3，尺寸小于150的砌块不得上墙。如果搭错缝长度满足不了规定的压搭要求，
11、应采取压砌钢筋网片的措施。（4）纵横墙交接处，应将砌块分皮咬槎，交错搭砌，如果不能咬槎时，按设计要求采取其它的构造措施；砌体垂直缝与门窗洞口边线应避开同缝，且不得采用砖镶砌。窗洞口立樘标高以下浇注厚100的配筋细石砼压梁做窗台。（5）砌体灰缝应横平竖直，砂浆饱满，水平灰缝砂浆饱满度不应小于90%，竖向灰缝砂浆饱满度不应小于80%。水平灰缝厚度为15mm，垂直灰缝宽度不大于20mm。大于20mm的垂直缝，应用C20的细石混凝土灌实。（6）除梁下滚砖及有特殊要求的强体，不同材料质及不同强度等级的砌块严禁混用。（7）砌块墙体与结构构件位置有矛盾时，应先满足构件布置。（8）清除砌筑部位处所残存的砂浆、
12、杂物等，如果砌体基层表高差大于20时，应用C20细石砼找平达到一定强度后再进行砌筑施工。3、制配砂浆按设计要求的砂浆品种、强度制配砂浆，配合比应由试验室确定，采用重量比，计量精度为水泥2%，砂控制在5%以内，应采用机械搅拌，搅拌时间不少于2分钟。4、铺砂浆将搅拌好的砂浆，通过吊斗、灰车运至砌筑地点，在砌块就位前，用大铲、灰勺进行分块铺灰，较小的砌块量大铺灰长度不得超过750mm。5、砌块就位与较正砌块砌筑前一天应进行浇水湿润，冲去浮尘，清除砌块表面的杂物后方可吊、运就位。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，皮皮拉线控制砌体标高和
13、墙面平整度。砌块安装时，起吊砌块应避免偏心，使砌块底面能水平下落；就位时由人手扶控制，对准位置，缓慢地下落，经小撬棒微撬，用托线板挂直、核正为止。6、砌筑镶砖前后一皮砖，必须选用无横裂的整砖，顶砖镶砌，不得使用半砖。7、竖缝灌砂浆每砌一皮砌块，就位校正后，用砂浆灌垂直缝，随后进行灰缝的勒缝，采用“原浆随砌随收缝法”，先勾水平缝，后勾竖向缝，深度一般为35mm。在砌筑过程中，应灰缝与空心砖面要平整密实，不得出现丢缝、瞎缝、开裂和粘结不牢等现象，以避免墙面渗水和开裂，以利于墙面粉刷和装饰。8、转角处的砌筑蒸压加气混凝土砌块墙的转角处，应使纵横墙的砌块相互搭接，隔皮砌块露端面。蒸压加气混凝土砌块墙的
14、T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块。每一楼层内的砌块墙体应连续砌完，不留接槎。如必须留槎时，应留成斜槎，或在门窗洞口侧边间断。8、构造柱、圈梁模板支设隔墙砌筑时在构造柱两侧预留出螺杆孔，模板就位后利用螺杆孔穿10螺杆对拉加固，螺杆间距应小于750mm，如下图所示：构造柱支模前应事先将其底部残留灰渣清理干净，为防止砼浇筑时漏浆，在沿柱两侧和腰带下口墙面上贴好单面胶条（密封条）经验收后再支设模板。9、不同材料界面的处理在砌块墙身与混凝土梁、柱、剪力墙交接处，以及门窗洞边框处和阴角处钉挂12mm12mm网眼大小的钢丝网，每边宽度不得小于150mm，网材搭接应平整、连接牢固，搭接长度不小于100mm。10、管道的安装加气砼砌块墙表面不得事后打凿水平沟槽或孔洞，对设计规定的洞口、管道、沟槽和预埋件，应在砌筑墙体时预留和预埋。在墙面上凿槽敷管时，应使用专用工具（如电锯或镂槽器），严禁使用斧或瓦刀任意砍凿。所安管道表面应距离墙面45mm，并将管道与墙体卡牢，不得有松动、反弹现象，然后浇水湿润，填嵌强度等同砌筑所用的砂浆，与墙面补平，并沿管道敷设方向铺12mm12mm钢丝网，其宽度应跨过槽口，每边不小于50mm，绷紧钉牢。当洞口宽度大于50cm时，应在洞口上部设置砼过梁。（四） 技术要点1、洒水湿润由于加气砼砌块的干燥收缩值受
