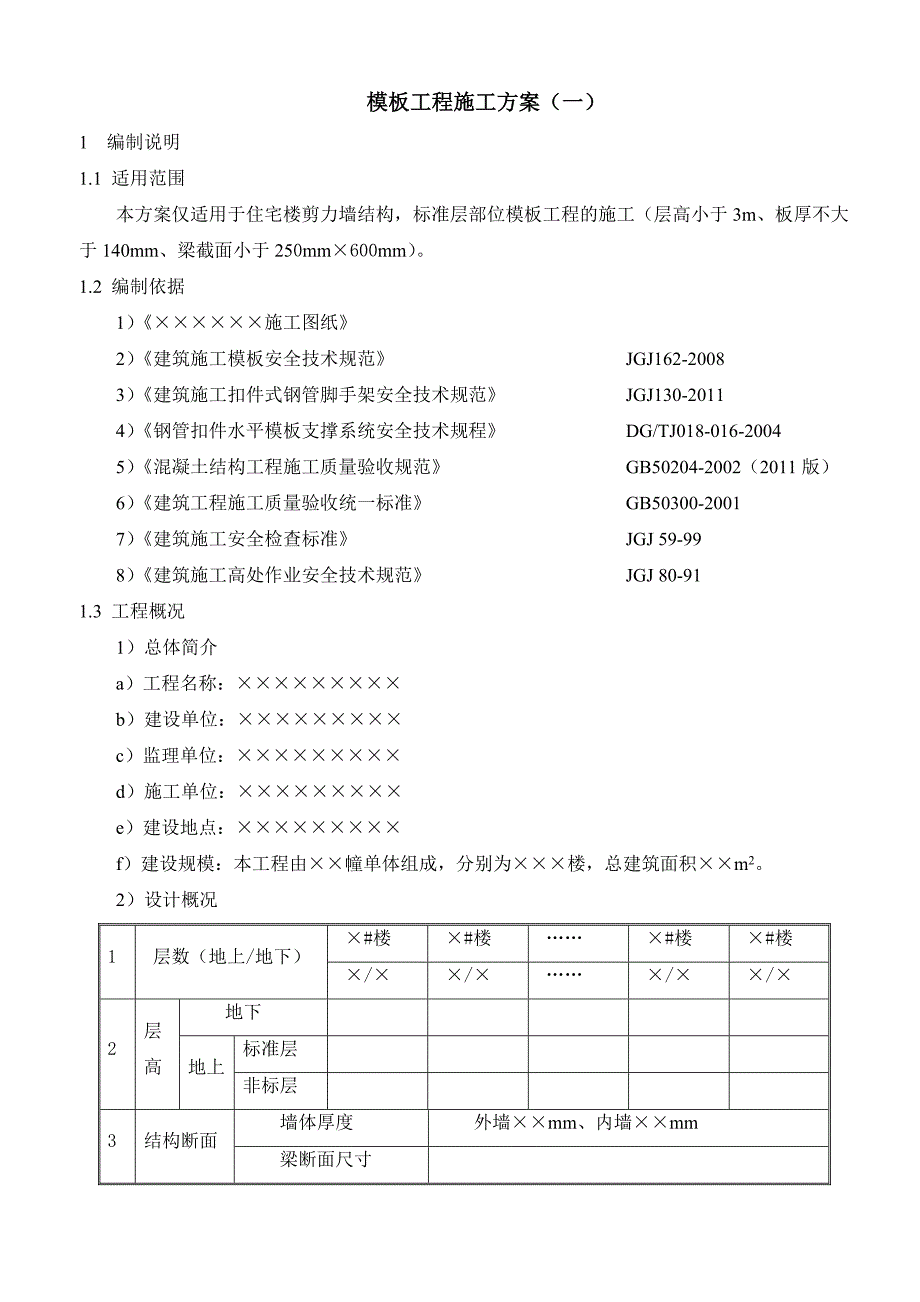

1、模板工程施工方案（一）1 编制说明1.1 适用范围本方案仅适用于住宅楼剪力墙结构，标准层部位模板工程的施工（层高小于3m、板厚不大于140mm、梁截面小于250mm600mm）。1.2 编制依据1）施工图纸2）建筑施工模板安全技术规范 JGJ162-20083）建筑施工扣件式钢管脚手架安全技术规范 JGJ130-20114）钢管扣件水平模板支撑系统安全技术规程 DG/TJ018-016-20045）混凝土结构工程施工质量验收规范 GB50204-2002（2011版）6）建筑工程施工质量验收统一标准 GB50300-20017）建筑施工安全检查标准 JGJ 59-998）建筑施工高处作业安全技

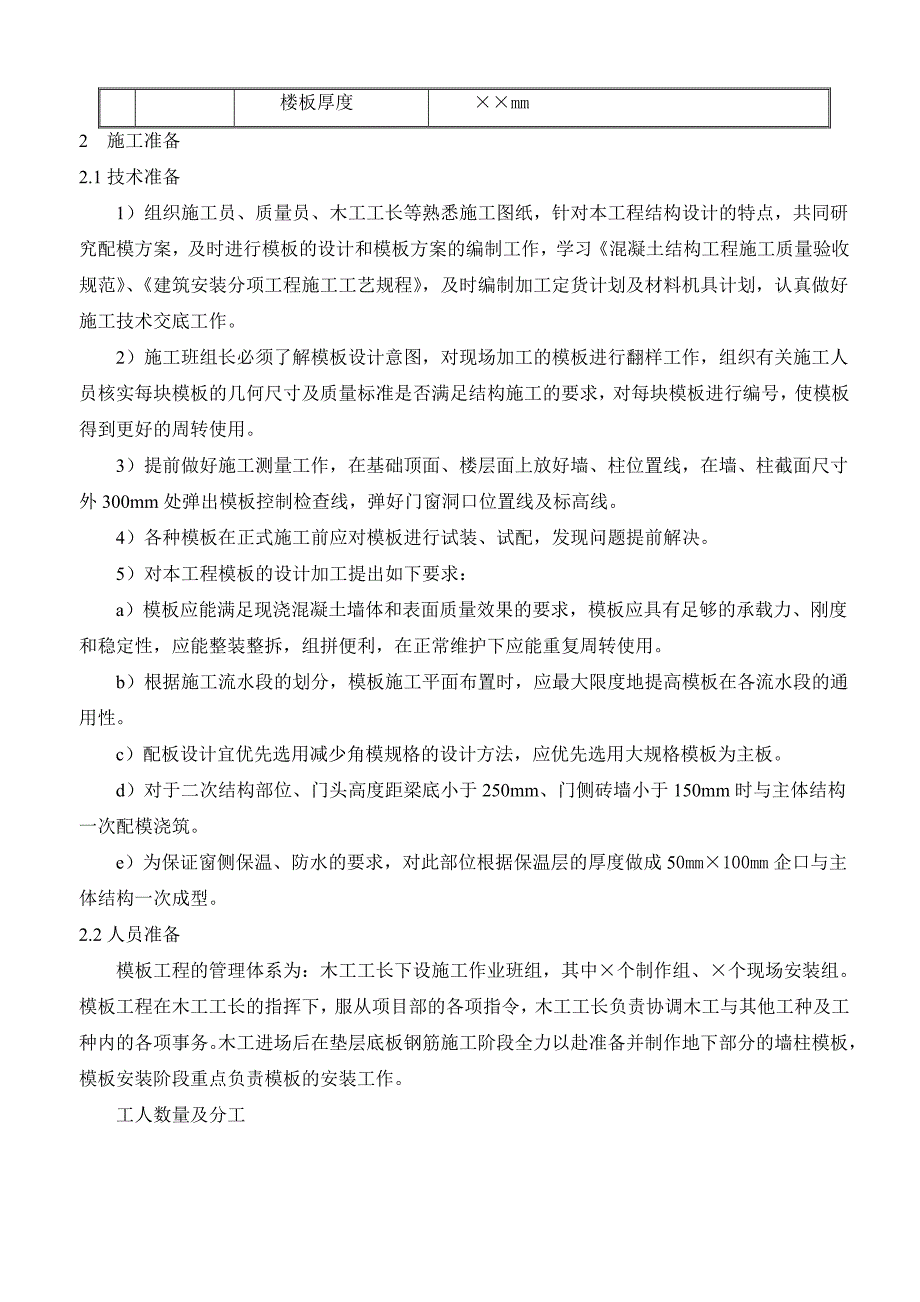

2、术规范 JGJ 80-911.3 工程概况1）总体简介a）工程名称：b）建设单位：c）监理单位：d）施工单位：e）建设地点：f）建设规模：本工程由幢单体组成，分别为楼，总建筑面积m2。2）设计概况1层数（地上/地下）#楼#楼#楼#楼/2层高地下地上标准层非标层3结构断面墙体厚度外墙mm、内墙mm梁断面尺寸楼板厚度mm2 施工准备2.1技术准备1）组织施工员、质量员、木工工长等熟悉施工图纸，针对本工程结构设计的特点，共同研究配模方案，及时进行模板的设计和模板方案的编制工作，学习混凝土结构工程施工质量验收规范、建筑安装分项工程施工工艺规程，及时编制加工定货计划及材料机具计划，认真做好施工技术交底工
3、作。2）施工班组长必须了解模板设计意图，对现场加工的模板进行翻样工作，组织有关施工人员核实每块模板的几何尺寸及质量标准是否满足结构施工的要求，对每块模板进行编号，使模板得到更好的周转使用。3）提前做好施工测量工作，在基础顶面、楼层面上放好墙、柱位置线，在墙、柱截面尺寸外300mm处弹出模板控制检查线，弹好门窗洞口位置线及标高线。4）各种模板在正式施工前应对模板进行试装、试配，发现问题提前解决。5）对本工程模板的设计加工提出如下要求：a）模板应能满足现浇混凝土墙体和表面质量效果的要求，模板应具有足够的承载力、刚度和稳定性，应能整装整拆，组拼便利，在正常维护下应能重复周转使用。b）根据施工流水段的
4、划分，模板施工平面布置时，应最大限度地提高模板在各流水段的通用性。c）配板设计宜优先选用减少角模规格的设计方法，应优先选用大规格模板为主板。d）对于二次结构部位、门头高度距梁底小于250mm、门侧砖墙小于150mm时与主体结构一次配模浇筑。e）为保证窗侧保温、防水的要求，对此部位根据保温层的厚度做成50mm100mm企口与主体结构一次成型。2.2人员准备模板工程的管理体系为：木工工长下设施工作业班组，其中个制作组、个现场安装组。模板工程在木工工长的指挥下，服从项目部的各项指令，木工工长负责协调木工与其他工种及工种内的各项事务。木工进场后在垫层底板钢筋施工阶段全力以赴准备并制作地下部分的墙柱模板

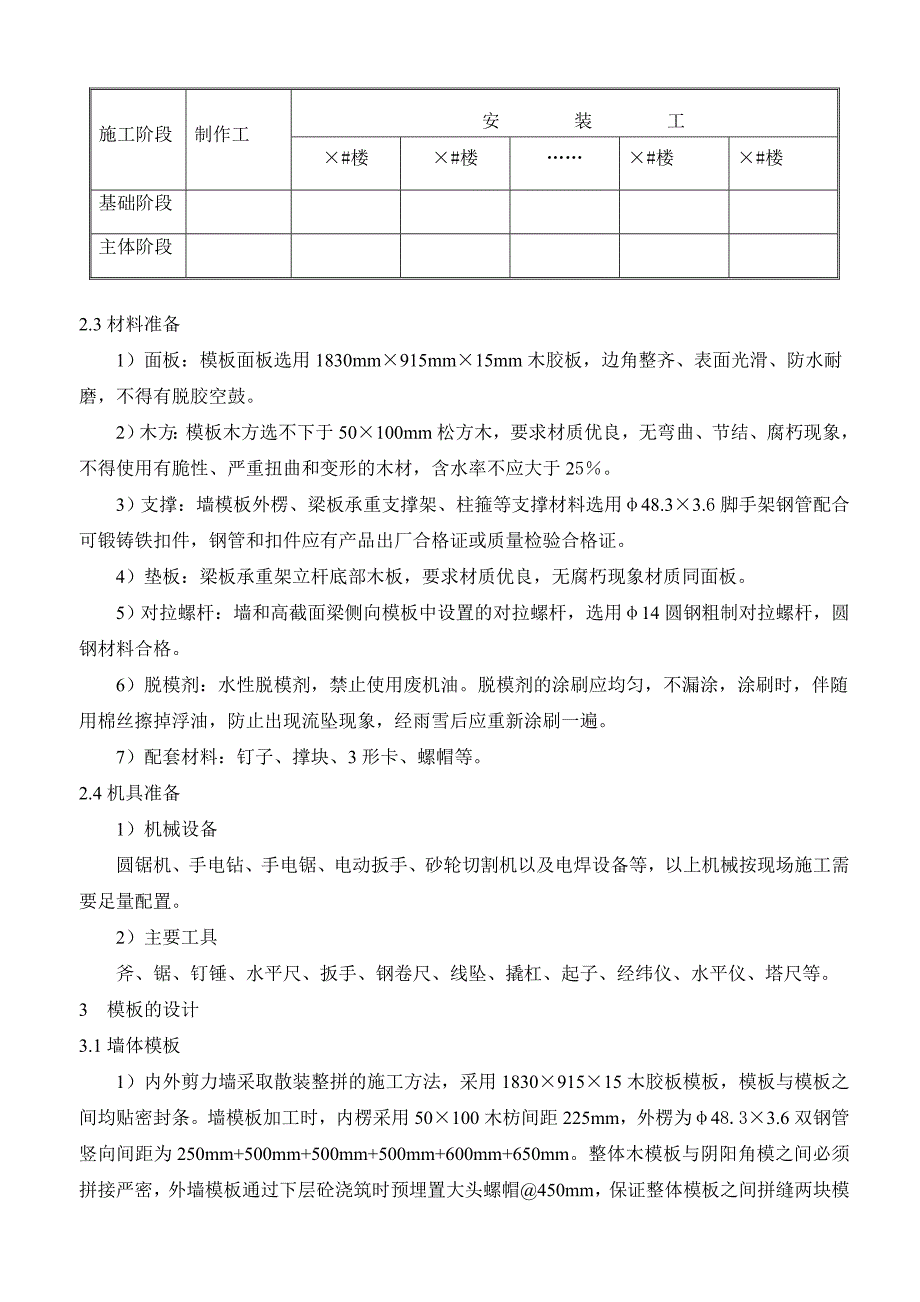

5、，模板安装阶段重点负责模板的安装工作。工人数量及分工施工阶段制作工安 装 工#楼#楼#楼#楼基础阶段主体阶段2.3材料准备1）面板：模板面板选用1830mm915mm15mm木胶板，边角整齐、表面光滑、防水耐磨，不得有脱胶空鼓。2）木方：模板木方选不下于50100mm松方木，要求材质优良，无弯曲、节结、腐朽现象，不得使用有脆性、严重扭曲和变形的木材，含水率不应大于25。3）支撑：墙模板外楞、梁板承重支撑架、柱箍等支撑材料选用48.33.6脚手架钢管配合可锻铸铁扣件，钢管和扣件应有产品出厂合格证或质量检验合格证。4）垫板：梁板承重架立杆底部木板，要求材质优良，无腐朽现象材质同面板。5）对拉螺杆：
6、墙和高截面梁侧向模板中设置的对拉螺杆，选用14圆钢粗制对拉螺杆，圆钢材料合格。6）脱模剂：水性脱模剂，禁止使用废机油。脱模剂的涂刷应均匀，不漏涂，涂刷时，伴随用棉丝擦掉浮油，防止出现流坠现象，经雨雪后应重新涂刷一遍。7）配套材料：钉子、撑块、3形卡、螺帽等。2.4机具准备1）机械设备圆锯机、手电钻、手电锯、电动扳手、砂轮切割机以及电焊设备等，以上机械按现场施工需要足量配置。2）主要工具斧、锯、钉锤、水平尺、扳手、钢卷尺、线坠、撬杠、起子、经纬仪、水平仪、塔尺等。3 模板的设计3.1墙体模板1）内外剪力墙采取散装整拼的施工方法，采用183091515木胶板模板，模板与模板之间均贴密封条。墙模板加
7、工时，内楞采用50100木枋间距225mm，外楞为48.33.6双钢管竖向间距为250mm+500mm+500mm+500mm+600mm+650mm。整体木模板与阴阳角模之间必须拼接严密，外墙模板通过下层砼浇筑时预埋置大头螺帽450mm，保证整体模板之间拼缝两块模板在一条水平线上，防止漏浆、错台。配板及节点图见下（图1、2）：2）穿墙螺栓墙体穿墙螺杆采用14对拉螺栓，中间加16PVC套管，对拉螺栓间距为450500650mm（宽高,竖向间距同上图），做法见下（图3）。3.2现浇板模板1）现浇板模板采用15厚木胶板，支撑采用钢管满堂脚手架支撑体系。顶板次龙骨采用不小于50100mm木枋间距30
8、0mm，支架立杆间距不大于900mm，中间横杆距地面不大于1800mm，扫地杆距地面不大于200mm，边立杆距离内墙边的距离不大于400mm。2）方木支撑：主龙骨采用48.33.6单钢管，间距同立杆,具体做法详见下（图4）：3）托梁支撑：主龙骨采用48.33.6双钢管或100mm100mm间距同立杆,托撑伸出立杆长度不大于300mm，插入立杆长度不下于150mm，具体做法详见下（图5）：4）根据本工程的开间及净深其立杆布置具体间距和位置见下（图6、7、8）：3.3梁模板梁面板用15mm厚覆膜木胶板，次龙骨采用50100mm木方，间距不大于200mm。侧模板木方间距不大于300mm，梁底小楞间距
9、900mm，立柱采用48.33.6钢管，立柱横向间距为1000mm，纵向间距900mm；拉接横杆垂直间距不大于1800，扫地杆距地面200mm。梁底模与侧模之间采用启口缝，倒夹具夹紧，确保接缝严密，梁底支架及启口缝做法见下（图9、10）：3.4楼梯模板1）楼梯板顶模支模方法同顶板，梯板立杆距墙300mm布置，排距为900mm。模板施工前根据图纸及实际层高放样，并在楼梯间墙上弹出楼梯底板厚度线及踏步位置线。根据放线先支设休息平台模板，模板表面高低差不得大于2mm，拆吊帮时要保证楼梯踏步棱角完好，减少因混凝土强度不高对棱角的损坏。做法见下（图11、12）：2）楼梯施工缝a）为了施工方便，楼梯施工缝
10、留设于梯板根部，同时梯板钢筋在根部按原设计增加50配筋,施工缝宽为2/3梯梁宽、高同梯板厚，具体做法见下（图13）。b）为了满足受力性能施工缝设置与剪力较小处，即上1/3梯步部位并与梯板垂直，楼梯施工缝留置见下（图14）。4 模板的装拆与维护4.1模板的安装4.1.1墙体模板1）墙体模板安装顺序：安装门洞口模板清扫墙内杂物检查机电预留、预埋位置两侧墙模吊装就位安装阴角模固定斜撑调整模板位置穿、紧固穿墙螺栓与相邻模板连接2）剪力墙木胶合板模板支设a）模板施工时，采用钢管脚手架作为操作平台。b）墙支模前，其根部必须加焊14钢筋限位，以保证其位置准确，顶板砼浇筑时在墙根部预埋14短钢筋头，以便与定位
11、钢筋焊接，避免直接与主筋焊接咬伤主筋。在墙上部和中部放模板砼内撑，间距1000mm。c）支设模板前将墙底部接茬处混凝土剔除混凝土浮浆和松动的石子等软弱层，剔凿前在墙边线位置沿线用切割机切除一条深5mm缝后再剔凿，切割时必须防止破坏板筋。d）模板使用前，应预先装配好，标明模板编号，并吊至安装地点，按照编号在相应的部位安装。模板拼缝处加海绵条，并加一道50mm100mm方木。墙支完一侧模板后，将螺杆穿上，再支另一侧模板。安装主龙骨248.33.6主龙骨钢管，再用3形卡、对拉螺栓收紧。4.1.2现浇板模板1）现浇板模板主要施工工艺流程：搭设满堂钢管扣件脚手架安装主龙骨安装次龙骨铺板模校正标高预检2）
12、板模板主要施工技术要点a）脚手架从墙边开始往另一侧开始搭设。立杆下口必须垫板，木板要求长度、方向一致，上下层位置对应。每间屋脚手架搭设完后支设主次龙骨，然后在墙柱钢筋上用白线拉设50线网，调节龙骨高度，再铺设顶板。龙骨必须刨平，尺寸一致。b）顶板由墙边或梁边开始铺设，向中心部位后退铺设。墙边或梁边模板尽量选用整张新板，铺设前对单张木胶板四边的方正进行校对，不方正的必须经过修理后再铺设，防止接缝不严密导致漏浆。c）模板起拱实行中间起拱，用木楔间距1000mm钉进主龙骨和面板的中间使模板中间抬高至所需起拱高度。梁、板跨度等于或大于4m时，模板应起拱。由于本工程梁、顶板采用木胶板支模，起拱高度为全跨
13、长度的2/1000，起拱线要顺直，不得有折线，起拱高度要准确，其方法为支模时采用主龙骨上皮钉木楔子调整高度，模板起拱图如下。4.1.3梁模板1）施工工艺流程：搭设扣件式脚手架安装主龙骨安装次龙骨铺板模校正标高预检2）具体施工方法：a）梁的轴线、梁位置线及梁板水平线，并复核。b）梁支架的排列、间距要符合模板设计的规定。立杆下口必须垫板，木板要求长度、方向一致，上下层位置对应。c）从边跨一侧开始安装，先安装第一排支撑和龙骨，临时固定再安装第二排支撑和龙骨，依次逐排安装，支撑立杆间距900mm，横杆步距1800mm，扫地杆距地200mm。d）先梁底模，顺次铺梁侧模、板底模，梁模采用梁侧模包底模，在梁
14、底模上侧模下口位置粘贴海绵条，海绵条粘贴时必须注意，严禁吃进结构。梁侧模上口与板模上表面在板底标高水平拼缝，采用板模顶梁侧模方式。e）当梁跨度大于4m时，梁、板起拱按2起拱。4.2模板的拆除模板的拆除必须严格执行拆模板申请制度，根据同条件养护试块强度确定拆模时间，拆模之前应执行申请、审批制度，在得到技术部门批准后方可进行相应部位的模板拆除工作。1）侧模拆除的要求（a）墙体模板拆除时，墙体混凝土强度必须达到2.5Mpa以上，以同条件养护试块强度为依据，冬季施工延长拆模时间混凝土强度必须达到5Mpa以上，对墙体进行带模养护，以免砼受冻受损。（b）拆模顺序为：先拆纵墙模板，后拆横墙模板和门洞模板。每一块大模板的拆模顺序为：先将连接件如上口卡子、穿墙螺栓等拆除，放入工具箱中，再松动地脚螺栓，使模板与墙面逐渐脱离。脱模困难时，可在模板底部用撬棍撬动，不得在上口撬动、晃动和用大锤砸模板。2）底模拆除的要求顶板模板拆除时砼达到设计强度等级百分比一览表：结构类型
