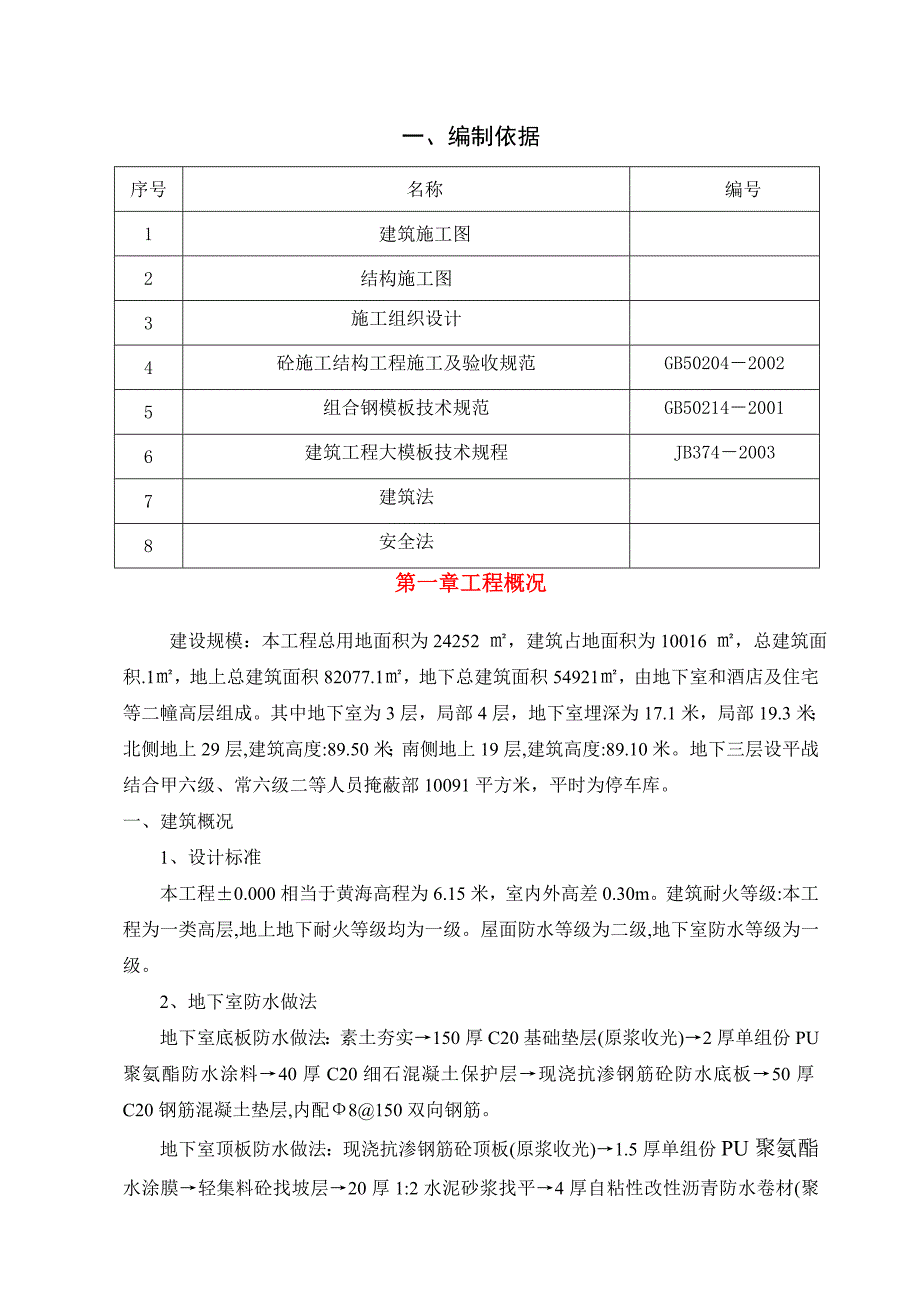

1、一、编制依据序号名称编号1建筑施工图2结构施工图3施工组织设计4砼施工结构工程施工及验收规范GB5020420025组合钢模板技术规范GB5021420016建筑工程大模板技术规程JB37420037建筑法8安全法第一章工程概况 建设规模：本工程总用地面积为24252 ，建筑占地面积为10016 ，总建筑面积.1，地上总建筑面积82077.1，地下总建筑面积54921，由地下室和酒店及住宅等二幢高层组成。其中地下室为3层，局部4层，地下室埋深为17.1米，局部19.3米；北侧地上29层,建筑高度:89.50米；南侧地上19层,建筑高度:89.10米。地下三层设平战结合甲六级、常六级二等人员掩蔽
2、部10091平方米，平时为停车库。一、建筑概况1、设计标准本工程0.000相当于黄海高程为6.15米，室内外高差0.30m。建筑耐火等级:本工程为一类高层,地上地下耐火等级均为一级。屋面防水等级为二级,地下室防水等级为一级。2、地下室防水做法地下室底板防水做法：素土夯实150厚C20基础垫层(原浆收光)2厚单组份PU聚氨酯防水涂料40厚C20细石混凝土保护层现浇抗渗钢筋砼防水底板50厚C20钢筋混凝土垫层,内配8150双向钢筋。地下室顶板防水做法：现浇抗渗钢筋砼顶板(原浆收光)1.5厚单组份PU聚氨酯水涂膜轻集料砼找坡层20厚1:2水泥砂浆找平4厚自粘性改性沥青防水卷材(聚酯胎基)60厚挤塑聚

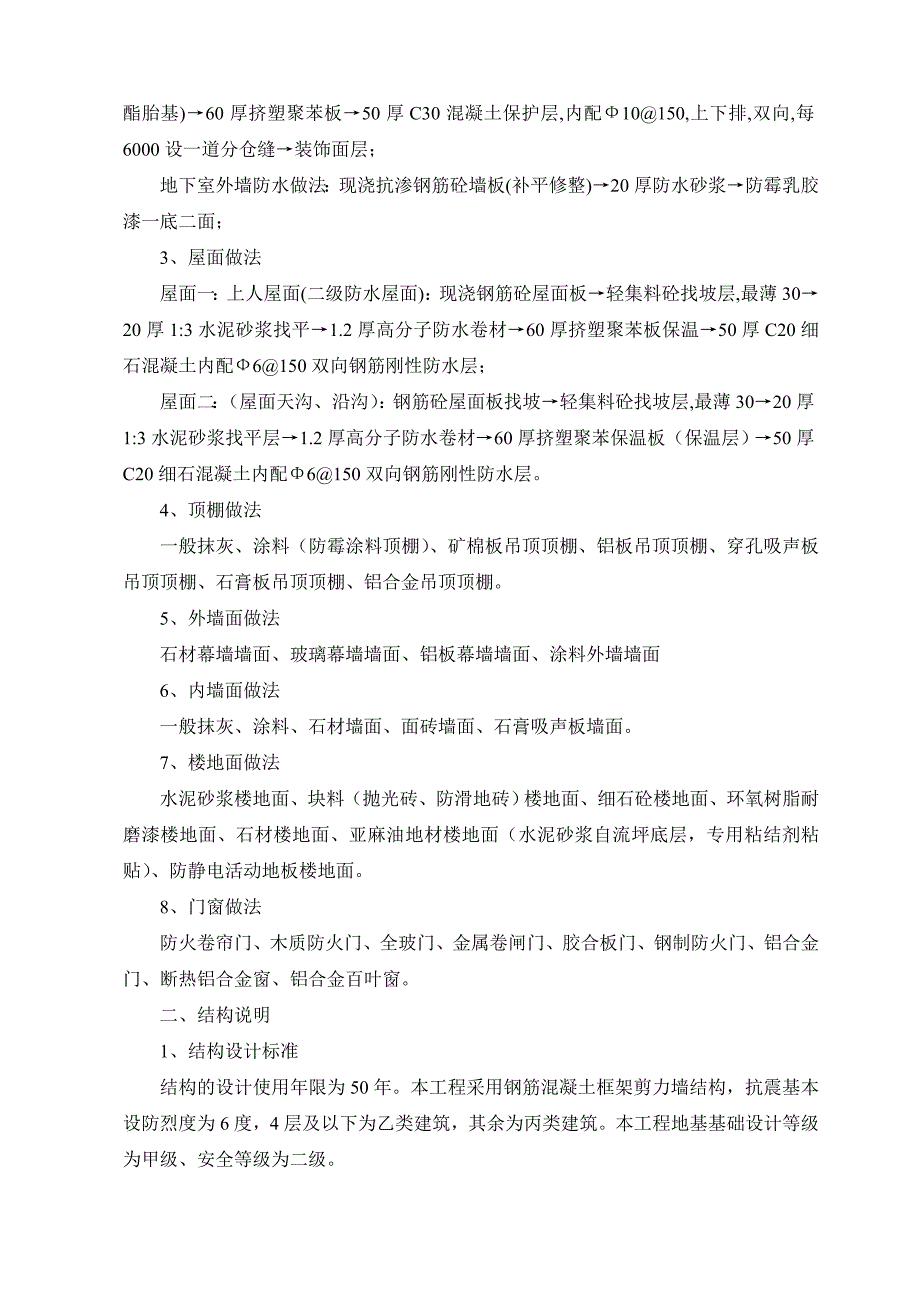

3、苯板50厚C30混凝土保护层,内配10150,上下排,双向,每6000设一道分仓缝装饰面层；地下室外墙防水做法：现浇抗渗钢筋砼墙板(补平修整)20厚防水砂浆防霉乳胶漆一底二面；3、屋面做法屋面一：上人屋面(二级防水屋面)：现浇钢筋砼屋面板轻集料砼找坡层,最薄3020厚1:3水泥砂浆找平1.2厚高分子防水卷材60厚挤塑聚苯板保温50厚C20细石混凝土内配6150双向钢筋刚性防水层；屋面二：（屋面天沟、沿沟）：钢筋砼屋面板找坡轻集料砼找坡层,最薄3020厚1:3水泥砂浆找平层1.2厚高分子防水卷材60厚挤塑聚苯保温板（保温层）50厚C20细石混凝土内配6150双向钢筋刚性防水层。4、顶棚做法一般抹
4、灰、涂料（防霉涂料顶棚）、矿棉板吊顶顶棚、铝板吊顶顶棚、穿孔吸声板吊顶顶棚、石膏板吊顶顶棚、铝合金吊顶顶棚。5、外墙面做法石材幕墙墙面、玻璃幕墙墙面、铝板幕墙墙面、涂料外墙墙面6、内墙面做法一般抹灰、涂料、石材墙面、面砖墙面、石膏吸声板墙面。7、楼地面做法水泥砂浆楼地面、块料（抛光砖、防滑地砖）楼地面、细石砼楼地面、环氧树脂耐磨漆楼地面、石材楼地面、亚麻油地材楼地面（水泥砂浆自流坪底层，专用粘结剂粘贴）、防静电活动地板楼地面。8、门窗做法防火卷帘门、木质防火门、全玻门、金属卷闸门、胶合板门、钢制防火门、铝合金门、断热铝合金窗、铝合金百叶窗。二、结构说明1、结构设计标准结构的设计使用年限为50年

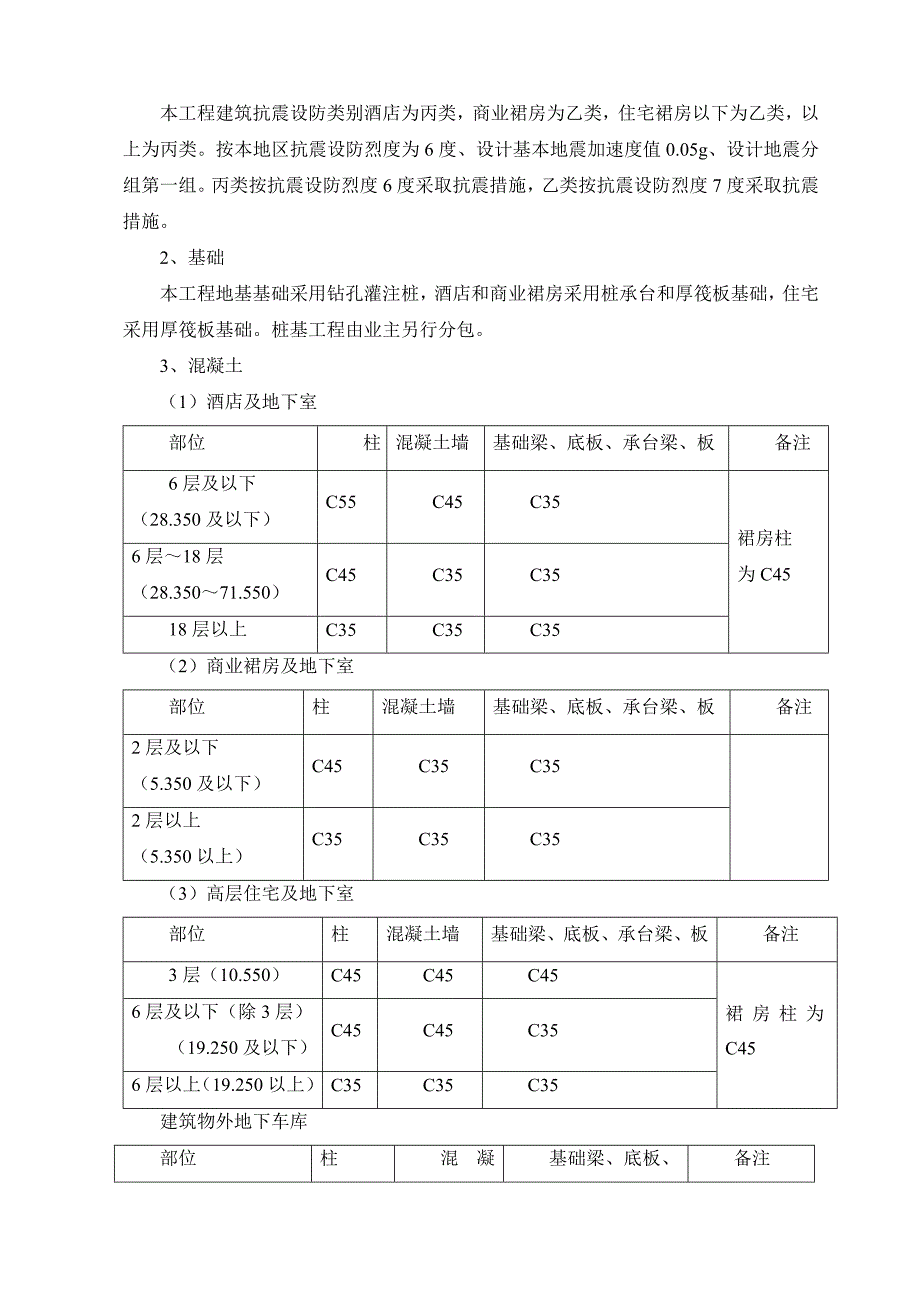

5、。本工程采用钢筋混凝土框架剪力墙结构，抗震基本设防烈度为6度，4层及以下为乙类建筑，其余为丙类建筑。本工程地基基础设计等级为甲级、安全等级为二级。本工程建筑抗震设防类别酒店为丙类，商业裙房为乙类，住宅裙房以下为乙类，以上为丙类。按本地区抗震设防烈度为6度、设计基本地震加速度值0.05g、设计地震分组第一组。丙类按抗震设防烈度6度采取抗震措施，乙类按抗震设防烈度7度采取抗震措施。2、基础本工程地基基础采用钻孔灌注桩，酒店和商业裙房采用桩承台和厚筏板基础，住宅采用厚筏板基础。桩基工程由业主另行分包。3、混凝土（1）酒店及地下室部位柱混凝土墙基础梁、底板、承台梁、板备注6层及以下（28.350及以下
6、）C55C45C35裙房柱为C456层18层（28.35071.550）C45C35C3518层以上C35C35C35（2）商业裙房及地下室部位柱混凝土墙基础梁、底板、承台梁、板备注2层及以下（5.350及以下）C45C35C352层以上（5.350以上）C35C35C35（3）高层住宅及地下室部位柱混凝土墙基础梁、底板、承台梁、板备注3层（10.550）C45C45C45裙房柱为C456层及以下（除3层）（19.250及以下）C45C45C356层以上（19.250以上）C35C35C35建筑物外地下车库部位柱混凝土墙基础梁、底板、承台梁、板备注基础（梁、板）C35室内墙、柱、板C45C35
7、C35顶盖的梁、板C35（5）其他部位混凝土强度等级楼梯梁、板同楼层梁板混凝土强度等级基础垫层C20基础、地下室外墙、人防内墙C30构造柱、圈梁、压砖槛、过梁等C204、钢筋及钢材钢筋采用HPB235级、HRB335级和HRB400级，本工程所采用HPB235级钢筋系指国家标准钢筋混凝土用热轧光面钢筋GB13013中的Q235钢筋。HRB335、HRB400级系指国家标准钢筋混凝土用热轧带肋钢筋GB1499中的HRB335、HRB400钢筋。抗震等级为一、二级时，选用的纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，钢筋的屈服强度实测值与强度标准值比值不应大于1.3，且钢筋
8、在最大拉力下的总伸长率实测值不应小于9%。预埋件钢板一般采用Q235B钢，锚筋应采用HPB235、HRB335、HRB400级钢筋，严禁采用冷加工钢筋；吊钩必须采用未经冷加工的HPB235级钢筋；所有外露铁件均要求刷红丹二度、调合漆二道。本工程地下室自行车库夹层采用钢结构，空腹柱和钢梁采用H型钢，钢材采用Q235B。采用压型钢楼板支撑结构，压型楼板采用镂空钢板,60X380,钢材采用Q235A。焊材钢筋、钢材种类HPB235（Q235B）HRB335（Q345B）HRB400HPB235、Q235BE43E43E43HRB335（Q345B）E43E50E50HRB400E43E50E55三、
9、人防说明本工程地下室B三层为人防工程按平战结合设计，人防防护等级为核六级常六级，掩蔽面积为6809，人防总掩蔽人数为6809人。战时功能为六级人员掩蔽所。整个人防工程的建筑面积为10091，共划分为八个单元，其中防护单元（A），建筑面积1991，设抗爆单元第一、第二、第三、第四。防护单元（B），建筑面积1890，设抗爆单元第一、第二、第三、第四。防护单元（C），建筑面积2000，设抗爆单元第一、第二、第三、第四。防护单元（D），建筑面积1999，设抗爆单元第一、第二、第三、第四。防护单元（E），建筑面积1904，设抗爆单元第一、第二、第三、第四。防护单元（F），建筑面积167，设战时移动电站
10、。防护单元（F），建筑面积140，设战时移动电站。各抗爆单元为进风口部和排风口部，设密闭通道，扩散室、除尘室、滤毒室、空腔室、防毒通道带简易洗消间，扩散室、人防单元之间为相邻临战封堵，通道设密闭门及防护密闭门等。结构断面尺寸梁断面尺寸（mm）500950、4008004501000（0.5 m2）、400950板断面尺寸（mm）300根据上述断面尺寸框架梁选（取代表性梁）：1000450、950500两种断面尺寸计算模板的安全性，对于其它梁截面积于之相近的参照施工；现浇板选：300断面尺寸计算模板的安全性。2、建筑设计概况十五里河盛大德馨府人防地下车库工程，地下一层，基础类型为筏板基础，结构类
11、型为混凝土剪力墙结构，地下室高度为3.95米左右。施工模板必须具有足够的强度、刚度，以保证结构物的几何尺寸均匀、断面的一致，模板表面要求平整光洁，强度高、耐腐蚀。对模板的接缝要求严密，不允许漏浆。模板工程必须从施工放线、模板的选材、设计、制作与安装、浇筑过程控制、模板成品保护全过程采取有效措施加以控制，尤其是做好全过程各个工序质量的预控工作。本工程地下模板工程存在如下施工关键点：地下部分及地上部分局部结1、 构层高较高，结构框架梁截面较大。2、 质量要求高：为保证混凝土观感质量，对现有模板体系的设计、制作和安装的精度提出了更高的要求，因此模板节点的设计、施工缝的留设位置、做法、模板支撑成为关键
12、控制部位。3、 如何既降低成本，又能够达到较好的施工效果，是地下墙体模板体系选择的难点。三、施工部署1、施工流水段划分本工程地下室工作量比较大，本着利用地下室后浇带作为流水段划分界限为原则，地下室流水段分为3个。分别为A区B区C区三个流水段。2、施工部署现场设木工加工棚和模板拼装场地。分别配备主要加工设备，用于面板的加工、拼装和方木的刨光。模板加工组装完成后运至基坑边进行吊装。模板垂直、水平运输使用现场塔吊，人工配合就位。 根据现场劳动力组织情况，地下地上模板周转原则上按照由西向东三个流水段的施工顺序交叉流水作业进行。按照工程质量要求和现场实际情况，考虑模板周转次数，对超过规定的周转次数要进行
13、处理。劳动力组织及职责分工项目组织管理和职责分工职 务职责分工总工程师技术方案的制定及审核生产经理现场生产管理和协调质检员负责工程质量监督、检查及验收技术员技术交底及现场指导材料员材料进场及验收木工工长现场模板安装的生产指挥及交底落实安全员负责安全、消防、环卫等工作的监督和管理劳务组织管理及职责分工根据本工程特点和流水段划分情况，本工程拟投入一个整建制的劳务施工队，分两小队进行施工。四、模板总体设计方案1、方案选择的原则同时根据本工程结构形式和特点，结合总体施工部署，模板方案的选择要综合考虑以下因素：（1）质量目标为“合格”质量标准，且容易施工、能提高工效和经济效益；（2）配置数量要满足周转和
14、施工进度要求；（3）模架体系的确定要经过充分研究和设计计算，遵循“经济、快捷、质优”的原则。2、设计方案的选择根据以上原则，经过综合比较和分析确定本工程模板方案如下：（1）底板模板经过图纸的审查本工程底板厚度均为350mm模板较容易配置.积水坑模板采用18mm厚多层板按坑大小加工成定型模板。（2）墙体模板（净高为：3.6m左右）地下室墙体采用18mm多层板，14螺栓，墙高度2m以下螺栓间距300500, 2m以上螺栓间距500700，248钢管背楞，钢管斜撑，双面支模。地下外墙、采用止水螺栓。（3）柱模板（450600）采用18mm厚多层板拼装成柱模，50*100木方背楞，10#螺栓紧固。（4）梁、顶板模板 顶板、梁模板配制：采用18mm厚的多层板，次龙骨50100木方，主龙骨采用48钢管，钢管支撑，采用快拆体系。（5）楼梯模板楼梯模板配制：采用18mm厚的多层板，次龙骨50100，主龙骨50100木方，钢管支撑。五、施工准备1、技术准备认真审核施工图纸，发现问题及时解决，根据工程结构的实际情况和施工方案制定详细的有针对性和可操作性的技术交底。根据施工组织设计对施工工期和流水段的安排，明确需要配制模板的层段数量，计算好每段所需模板
