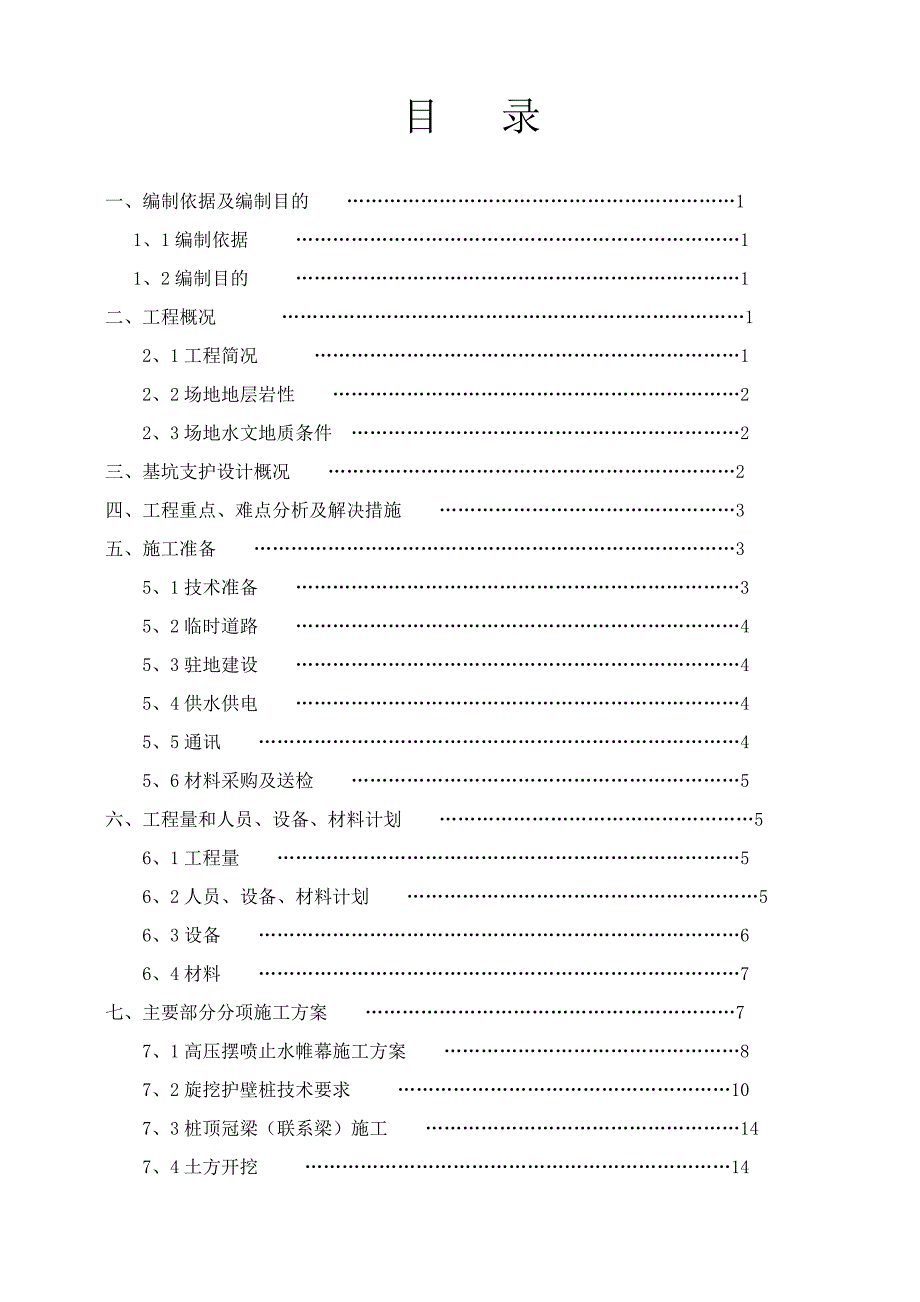

1、目 录一、 编制依据及编制目的 11、1编制依据 1 1、2编制目的 1二、工程概况 12、1工程简况 12、2场地地层岩性 22、3场地水文地质条件 2三、基坑支护设计概况 2四、工程重点、难点分析及解决措施 3五、施工准备 35、1技术准备 35、2临时道路 45、3驻地建设 45、4供水供电 45、5通讯 45、6材料采购及送检 5六、工程量和人员、设备、材料计划 56、1工程量 56、2人员、设备、材料计划 56、3设备 66、4材料 7七、主要部分分项施工方案 77、1高压摆喷止水帷幕施工方案 87、2旋挖护壁桩技术要求 107、3桩顶冠梁（联系梁）施工 147、4土方开挖 147、

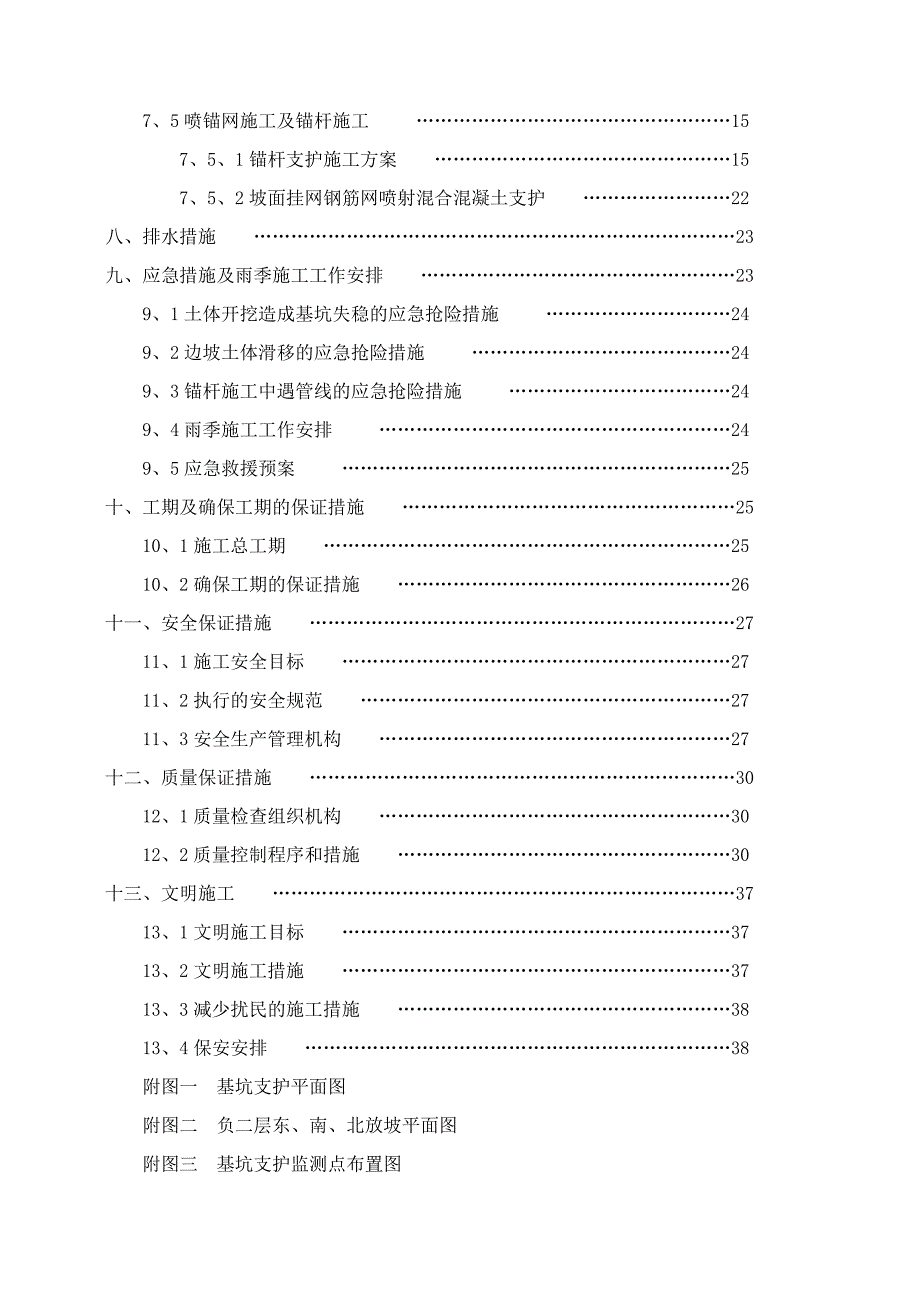

2、5喷锚网施工及锚杆施工 157、5、1锚杆支护施工方案 157、5、2坡面挂网钢筋网喷射混合混凝土支护 22八、排水措施 23九、应急措施及雨季施工工作安排 239、1土体开挖造成基坑失稳的应急抢险措施 249、2边坡土体滑移的应急抢险措施 249、3锚杆施工中遇管线的应急抢险措施 249、4雨季施工工作安排 249、5应急救援预案 25十、工期及确保工期的保证措施 2510、1施工总工期 2510、2确保工期的保证措施 26十一、安全保证措施 2711、1施工安全目标 2711、2执行的安全规范 2711、3安全生产管理机构 27十二、质量保证措施 3012、1质量检查组织机构 3012、2

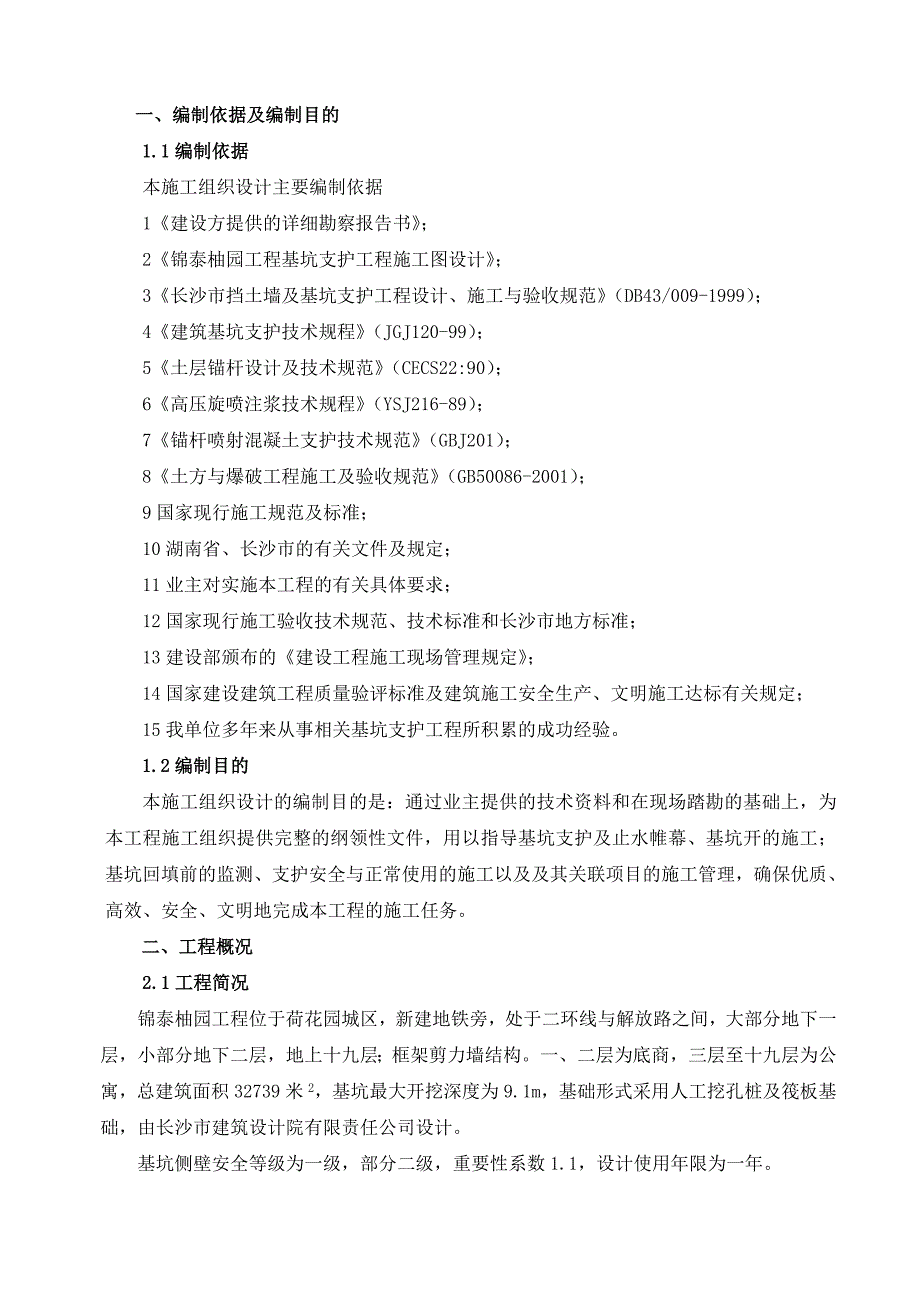

3、质量控制程序和措施 30十三、文明施工 3713、1文明施工目标 3713、2文明施工措施 3713、3减少扰民的施工措施 3813、4保安安排 38附图一 基坑支护平面图附图二 负二层东、南、北放坡平面图附图三 基坑支护监测点布置图一、编制依据及编制目的1.1编制依据本施工组织设计主要编制依据1建设方提供的详细勘察报告书；2锦泰柚园工程基坑支护工程施工图设计；3长沙市挡土墙及基坑支护工程设计、施工与验收规范（DB43/009-1999）；4建筑基坑支护技术规程（JGJ120-99）；5土层锚杆设计及技术规范（CECS22:90）；6高压旋喷注浆技术规程（YSJ216-89）；7锚杆喷射混凝土
4、支护技术规范（GBJ201）；8土方与爆破工程施工及验收规范（GB50086-2001）；9国家现行施工规范及标准；10湖南省、长沙市的有关文件及规定；11业主对实施本工程的有关具体要求；12国家现行施工验收技术规范、技术标准和长沙市地方标准；13建设部颁布的建设工程施工现场管理规定；14国家建设建筑工程质量验评标准及建筑施工安全生产、文明施工达标有关规定；15我单位多年来从事相关基坑支护工程所积累的成功经验。1.2编制目的本施工组织设计的编制目的是：通过业主提供的技术资料和在现场踏勘的基础上，为本工程施工组织提供完整的纲领性文件，用以指导基坑支护及止水帷幕、基坑开的施工；基坑回填前的监测、支
5、护安全与正常使用的施工以及及其关联项目的施工管理，确保优质、高效、安全、文明地完成本工程的施工任务。二、工程概况2.1工程简况锦泰柚园工程位于荷花园城区，新建地铁旁，处于二环线与解放路之间，大部分地下一层，小部分地下二层，地上十九层；框架剪力墙结构。一、二层为底商，三层至十九层为公寓，总建筑面积32739米2，基坑最大开挖深度为9.1m，基础形式采用人工挖孔桩及筏板基础，由长沙市建筑设计院有限责任公司设计。基坑侧壁安全等级为一级，部分二级，重要性系数1.1，设计使用年限为一年。2.2场地地层岩性根据湖南省化工勘测设计院提供的锦泰柚园工程场地岩土工程详细勘察报告书，该场地地层岩性从上至下情况如下
6、：2.2.1杂填土：灰色、褐灰色、灰黄色、松散-稍密，主要由生活垃圾、建筑垃圾混粘性土堆填而成，堆填年限5年左右。分布于整个场地，厚度为4.25.7m，平均5.18；层底标高27.1829.16m，平均28.06m；层底埋深：4.205.70m，平均5.08。2.2.2粉土：褐黄色，灰褐色，中密，稍湿-湿，摇震反应迅速，无光滑，低于强度，低韧性。分布于整个场地，厚度1.303.30m，平均2.33m；层底标高24.5826.72m，平均25.73m；层底埋深：6.70-8.00m，平均7.51m。2.2.3圆砾 ：褐黄色，中密，饱和，砾（卵）石成分主要为石英岩和石英砂岩，为圆亚圆形，含量占60
7、%80%，粒径一般为0.103.00cm，最大20cm，充填物主要为砂粒。分布于整个场在，厚度：2.003.60m，平均2.72m；层底标高22.5823.28m，平均23.01m；层底埋深：9.8010.50m，平均10.23m。2.2.4强风化泥质粉砂岩：褐红色，粉砂质结构，块状构造，节理裂隙较发育，泥质胶结，岩芯多呈块状和短柱状，少许成柱状，岩芯较破碎，采取率约为70%-85%，RQD约为50%-60%。分布于整个场地，厚度：4.407.10m，平均6.60m，层底标高：15.9818.66m，平均16.41m；层底埋深：14.2017.30m，平均16.83。岩石质软，属极软岩，岩体破
8、碎，岩体基本质量等级为V级。2.2.5中风化泥质粉砂岩：褐红色，粉砂质结构，块状构造，节理裂隙一般发育，泥质胶结，岩芯多呈柱状或长柱状，岩芯较完整，采取率约为80%-95%，RQD为75%-85%。岩石质软，属极软岩，岩体较完整，岩体基本质量等级为V类。2.3、场地水文地质条件根据岩土工程勘察规范（GB50021-2001）附录G第G.0.1条，场地环境类型分类标准，拟建场地环境类型为类。根据水质分析结果，水中腐蚀介质SO42-、Ca2-、MG2+、及总矿化度等指标，按岩土工程勘察规范（GB50021-2001）有关评价标准判定该场地地下水对混凝土不具腐蚀性，对钢结构具有弱腐蚀性。场地内地下水
9、主要为松散岩类孔隙水，水量贫乏，微承压性无压。 三、基坑支护设计概况1、基坑支护方案的确定根据场地地质情况及基坑周边环境，本基坑具有如下特点：1）拟建场地最大开挖深度为9.1m，基坑壁组成中有填土层，填土松散，自稳能力不强。2）、基坑西边与铁路距离较近，且施工区域属于居住区。3）、东侧有少量放坡空间，北侧为单层仓库与基坑距离相当近。4）、基坑底标高-5.4- 9.1。本工程基坑支护设计方案由湖南化工地质工程勘察院设计，根据基坑周边环境，基坑支护采用桩锚结构加高压摆喷和土钉支护相结合的联合支护形式，AB、CD段采用桩锚支护。其它段采用土钉喷浆支护。见基坑支护图（附图一）施工顺序如下：止水帷幕旋挖
10、护壁桩（跳挖施工）桩顶冠梁施工硬化路面及顶部排水沟施工第1层土方开挖第1层喷锚网施工第2层土方开挖第2层喷锚网施工及第1层锚杆施工第3层土方开挖第3层喷锚网施工及第2层锚杆施工底层土方开挖底层喷锚网施工基坑底部周边建排水沟施工完毕。机械开挖时应严格控制开挖深度，每层开挖深度为1.5m，挖土现场选派两人在现场进行标高监控，基底应留300mm人工清槽，机械开挖和清槽，严禁超挖。因场地小，场内不能存留回填土方，土方需外运。四、工程重点、难点分析及解决措施本基坑支护较深，工程量较大，地下水丰富，局部地段周边环境复杂，有重要建、构筑物，经过对设计图纸的详细研究、讨论后认为：本工程施工重点是：1、止水帷幕
11、的施工质量；2、锚杆工程的施工质量本工程施工难点是局部施工工作面狭小。以上重点、难点的解决：1、须严格按照止水帷幕施工方法及质量保证措施进行施工。2、严格按建筑基坑支护技术规程（JGJ120-99）、土层锚杆（索）技术堆积CECS22：2005、锚杆喷射混凝土支护技术规范（GB50086-2001）进行施工工作。五、施工准备5.1技术准备1、收集有关技术资料：对施工场地进行详细踏勘，收集有关工程技术资料，包括：施工场地岩土工程勘察报告书、工程设计图纸和技术要求、测量基准点资料、有关施工记录报表，备齐工程相关技术规范、施工规程、验收标准，以及以往类似工程施工经验等。2、熟悉和会审施工图纸：由项目经理为首、项目技术负责人牵头，组织项目工程施工、技术人员熟悉施工图纸，理解、领会设计意图；参加图纸会审，提出会审意见；对会审中提出的有关问题和答复，及时形成技术文件归档。3、
