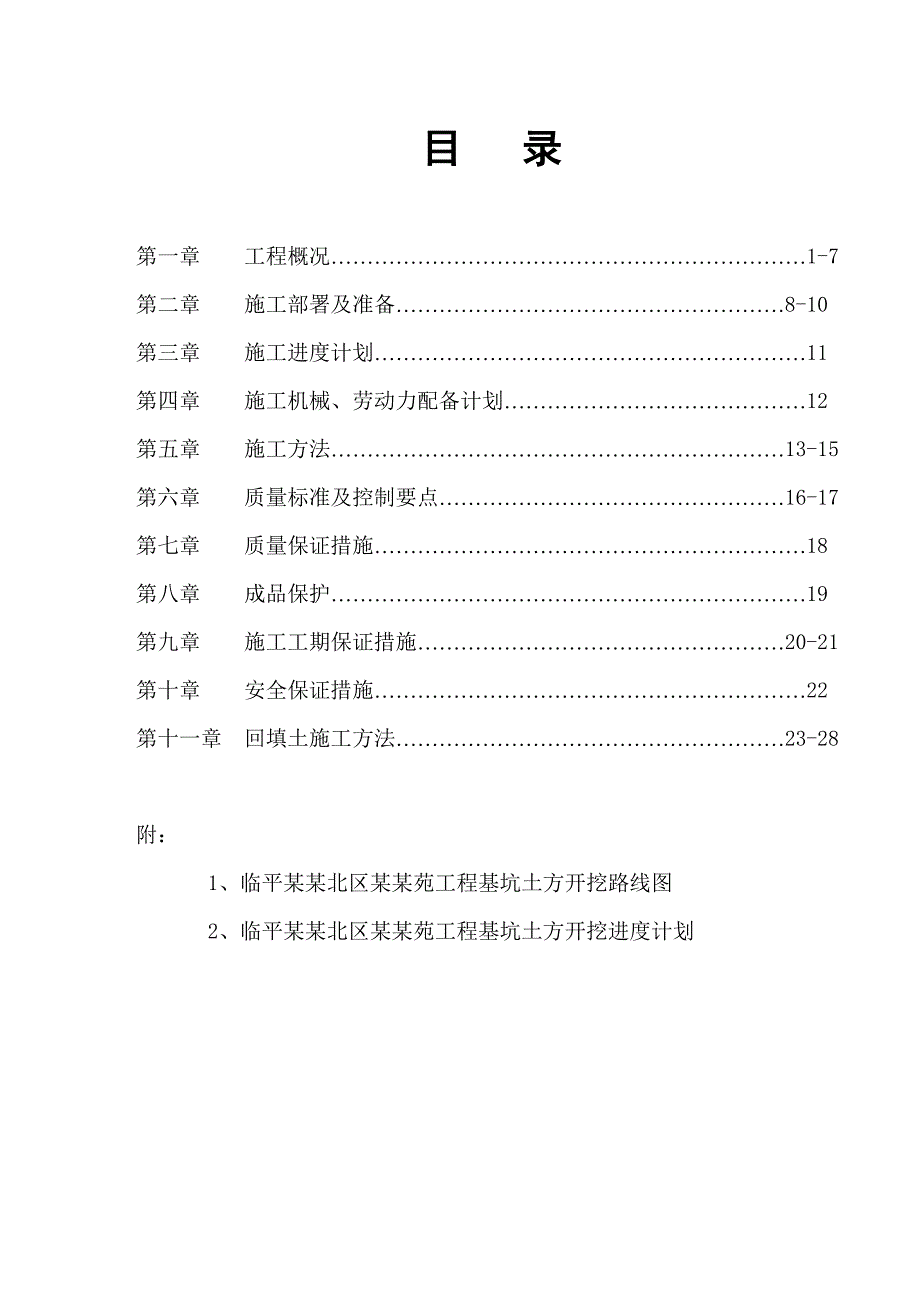

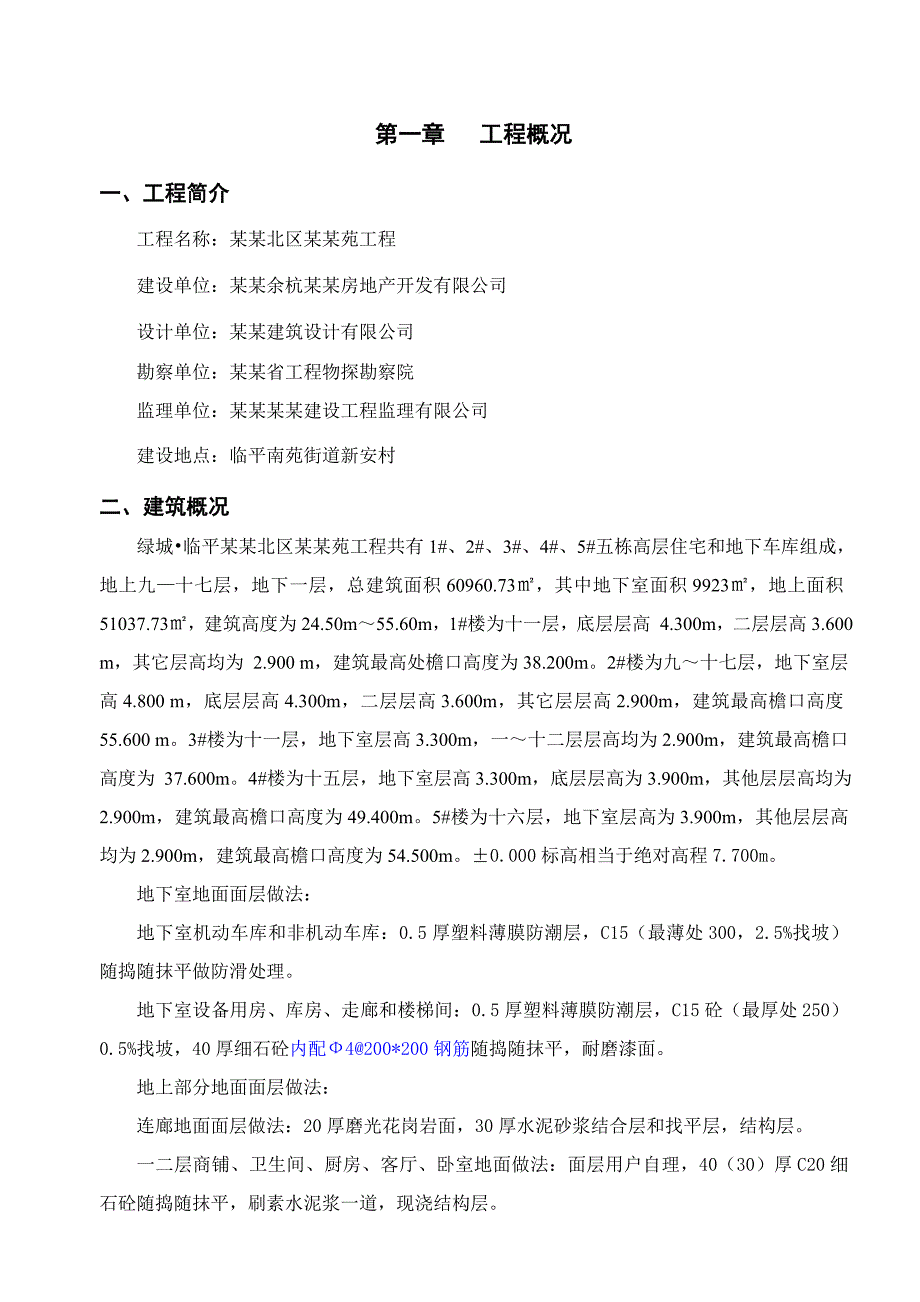

1、目 录第一章 工程概况1-7第二章 施工部署及准备8-10第三章 施工进度计划11第四章 施工机械、劳动力配备计划12第五章 施工方法13-15第六章 质量标准及控制要点16-17第七章 质量保证措施18第八章 成品保护19第九章 施工工期保证措施20-21第十章 安全保证措施22第十一章 回填土施工方法23-28附：1、临平某某北区某某苑工程基坑土方开挖路线图2、临平某某北区某某苑工程基坑土方开挖进度计划第一章 工程概况一、工程简介工程名称：某某北区某某苑工程建设单位：某某余杭某某房地产开发有限公司设计单位：某某建筑设计有限公司勘察单位：某某省工程物探勘察院监理单位：某某某某建设工程监理有限
2、公司建设地点：临平南苑街道新安村二、建筑概况绿城临平某某北区某某苑工程共有1#、2#、3#、4#、5#五栋高层住宅和地下车库组成，地上九十七层，地下一层，总建筑面积60960.73，其中地下室面积9923，地上面积51037.73，建筑高度为24.50m55.60m，1#楼为十一层，底层层高 4.300m，二层层高3.600 m，其它层高均为 2.900 m，建筑最高处檐口高度为38.200m。2#楼为九十七层，地下室层高4.800 m，底层层高4.300m，二层层高3.600m，其它层层高2.900m，建筑最高檐口高度55.600 m。3#楼为十一层，地下室层高3.300m，一十二层层高均为
3、2.900m，建筑最高檐口高度为 37.600m。4#楼为十五层，地下室层高3.300m，底层层高为3.900m，其他层层高均为2.900m，建筑最高檐口高度为49.400m。5#楼为十六层，地下室层高为3.900m，其他层层高均为2.900m，建筑最高檐口高度为54.500m。0.000标高相当于绝对高程7.700m。地下室地面面层做法：地下室机动车库和非机动车库：0.5厚塑料薄膜防潮层，C15（最薄处300，2.5%找坡）随捣随抹平做防滑处理。地下室设备用房、库房、走廊和楼梯间：0.5厚塑料薄膜防潮层，C15砼（最厚处250）0.5%找坡，40厚细石砼内配4200*200钢筋随捣随抹平，耐

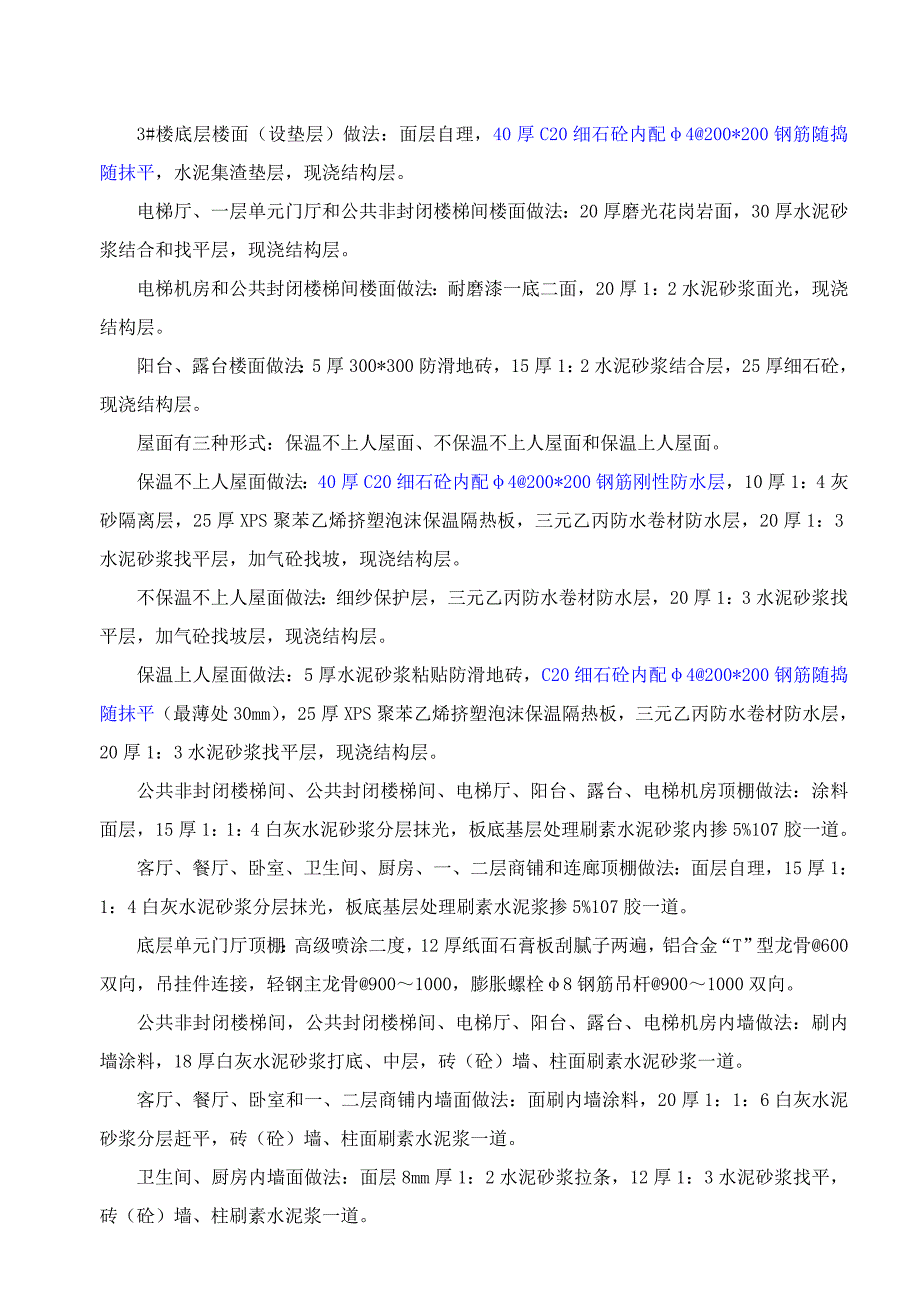

4、磨漆面。地上部分地面面层做法：连廊地面面层做法：20厚磨光花岗岩面，30厚水泥砂浆结合层和找平层，结构层。一二层商铺、卫生间、厨房、客厅、卧室地面做法：面层用户自理，40（30）厚C20细石砼随捣随抹平，刷素水泥浆一道，现浇结构层。3#楼底层楼面（设垫层）做法：面层自理，40厚C20细石砼内配4200*200钢筋随捣随抹平，水泥集渣垫层，现浇结构层。电梯厅、一层单元门厅和公共非封闭楼梯间楼面做法：20厚磨光花岗岩面，30厚水泥砂浆结合和找平层，现浇结构层。电梯机房和公共封闭楼梯间楼面做法：耐磨漆一底二面，20厚1：2水泥砂浆面光，现浇结构层。阳台、露台楼面做法：5厚300*300防滑地砖，15
5、厚1：2水泥砂浆结合层，25厚细石砼，现浇结构层。屋面有三种形式：保温不上人屋面、不保温不上人屋面和保温上人屋面。保温不上人屋面做法：40厚C20细石砼内配4200*200钢筋刚性防水层，10厚1：4灰砂隔离层，25厚XPS聚苯乙烯挤塑泡沫保温隔热板，三元乙丙防水卷材防水层，20厚1：3水泥砂浆找平层，加气砼找坡，现浇结构层。不保温不上人屋面做法：细纱保护层，三元乙丙防水卷材防水层，20厚1：3水泥砂浆找平层，加气砼找坡层，现浇结构层。保温上人屋面做法：5厚水泥砂浆粘贴防滑地砖，C20细石砼内配4200*200钢筋随捣随抹平（最薄处30mm），25厚XPS聚苯乙烯挤塑泡沫保温隔热板，三元乙丙防
6、水卷材防水层，20厚1：3水泥砂浆找平层，现浇结构层。公共非封闭楼梯间、公共封闭楼梯间、电梯厅、阳台、露台、电梯机房顶棚做法：涂料面层，15厚1：1：4白灰水泥砂浆分层抹光，板底基层处理刷素水泥砂浆内掺5%107胶一道。客厅、餐厅、卧室、卫生间、厨房、一、二层商铺和连廊顶棚做法：面层自理，15厚1：1：4白灰水泥砂浆分层抹光，板底基层处理刷素水泥浆掺5%107胶一道。底层单元门厅顶棚：高级喷涂二度，12厚纸面石膏板刮腻子两遍，铝合金“T”型龙骨600双向，吊挂件连接，轻钢主龙骨9001000，膨胀螺栓8钢筋吊杆9001000双向。公共非封闭楼梯间，公共封闭楼梯间、电梯厅、阳台、露台、电梯机房内
7、墙做法：刷内墙涂料，18厚白灰水泥砂浆打底、中层，砖（砼）墙、柱面刷素水泥砂浆一道。客厅、餐厅、卧室和一、二层商铺内墙面做法：面刷内墙涂料，20厚1：1：6白灰水泥砂浆分层赶平，砖（砼）墙、柱面刷素水泥浆一道。卫生间、厨房内墙面做法：面层8mm厚1：2水泥砂浆拉条，12厚1：3水泥砂浆找平，砖（砼）墙、柱刷素水泥浆一道。底层单元门厅内墙面做法：20厚大理石墙板，18#铜丝或4不锈钢丝挂钩，30厚1：2.5水泥砂浆分层灌浆，电焊或绑扎4双向钢筋网，钻孔剔槽预埋6钢筋长150。踢脚线做法有三种，公共封闭楼地面、客厅、餐厅、卧室、电梯机房和一、二层商铺为水泥砂浆；公共非封闭楼梯间、电梯厅、一层单元门
8、厅为花岗石踢脚；阳台、露台为地砖踢脚线。本工程外门窗为彩色铝合金窗。除入户门外，户内门只留门洞，不装门。外墙，二层以下为干挂磨光花岗石，二层以上，装饰线条涂涂料，其余均粘贴高级外墙面砖。三、结构概况本工程为现浇框架剪力墙结构，设计使用年限50年，建筑结构安全等级二级。丙类建筑，抗震设防烈度为6度，框架抗震等级为三级，普通剪力墙抗震等级为三级，斜肢剪力墙抗震等级为二级。预应力管桩加承台复合型基础，承台间设地梁连接。预应力管桩共1335 根。各楼管桩型号、数量和单桩承载力特征值见下页表。房屋编号桩型号桩长（m）数量单桩承载力（KN）备注1#楼PC500（100）13、13、144024410602
9、#楼PC500（100）13、13、144027510603#楼PC500（100）13、13、144022710504#楼PC500（100）15、15、154510014205#楼PC500（100）15、15、15451031420地下车库PC500（100）13、13、13393741060图中设计375根连廊PC500（100）13、13、144012800合计1335合计总长54041m砼强度等级： 2#楼：梁、板：地下室为C35，一层以上为C25。 墙、柱：七层以下为C35，八层至十四层为C30，十五层以上为C25。 基础垫层为C15。 1#、3#楼：梁、板：一层以下为C35，二
10、层以上为C25。 墙、柱：二层以下为C35，三层至九层为C30，十层以上为C25。基础垫层为C15。 4#、5#楼：梁、板：地下室为C35，一层以上为C25。 墙、柱：四层以下为C35，五层至十四层为C30，十五层以上为C25。 基础垫层为C15。汽车库地下室：基础垫层为C15，其它均为C30。连廊：基础垫层为C15，其它均为C25。钢筋：HPB235，HRB335， HRB435。焊条：HPB235用E43，HRB335和HRB435用E50。填充墙：0.000以下采用MU15砼实心砖，M10水泥砂浆砌筑。 0.000以上采用MU10砼多孔砖，M7.5混合砂浆砌筑。四、安装工程给排水部分：室
11、内给水13层为市政供水，其他全部由小区自供。生活给水主干管采用钢塑复合管丝接；分户水表后横支管采用PP-R管，热熔连接；热水系统采用不锈钢管，橡塑保温。室内排水管采用内螺旋UPVC排水管，粘接。雨水管采用承压排水管。地下车库为集水坑排水，采用镀锌钢管，丝口连接。给排水管道穿越楼板均采用楼板防水套管。电气部分：变电所内设有变压器二台（互为备用），供1#、2#、4#、5#楼用电；3#楼由丹桂苑1#、2#地下车库变电所供电。室内照明、动力干线均采用VV型电力电缆，桥架保护敷设；照明、动力支线均采用BV型铜芯塑料线穿PVC管保护敷设；地下人防区为G管保护。十二层以下设集中抄表间，十二层以上分层设电表箱
12、。本工程采用TN-C-S接地系统，设总等电位联接；卫生间设局部等电位联接。屋面防雷采用避雷小针和暗敷避雷带相结合。建筑物30m以上，每隔一层作均压环一次。通风部分：地下车库通风管道采用镀锌钢板，法兰连接；正压送风道为建筑风道，每层设正压送风口。人防排风、进风口部风管采用3钢板，焊接；风管内外表面防腐处理。五、水文地质情况临平某某北区某某苑工程位於临平人民大道和红丰路交叉处的西北角，临平某某北区的东南部。拟建场地所在地貌单元为冲海积平原，场地地形平坦。场地各土层（除填土外）属弱透水层与微透水层，水量少，对基础施工无明显影响。但当基坑开挖时，宜采取降排水措施。场地浅部的地下水系孔隙潜水类型，地下水
13、动态变化主要受大气降水影响，年平均变化幅度在1.001.50m。场地历史最高地下水位3.003.40m，勘察时钻孔测得地下水位埋深为0.402.70m。场地地基土可划分8个工程地质层，17个亚层，具体分布至上而下分述如下：（1）一1层： 素填土， 厚度04.50m（1）一2层： 塘泥， 厚度03.00m（2）层： 粉质粘土 厚度110.40m（3）一1层： 淤泥质粉质粘土 厚度424.80m（3）一2层： 粉质粘土 厚度015.60m（3）一3层： 粉质粘土 厚度014.00m（3）一4层： 淤泥质粉质粘土 厚度88.10m（4）一1层： 层状粉质粘土 厚度011.20m（4）一2层： 粉质粘土 厚度05.70m（5）层： 粉砂 厚度06.10m（6）一1层： 粉质粘土 厚度013.80m（6）一2层： 粉质粘土 厚度010.60m（7）层： 卵石 厚度07.00m（8）1层： 全风化泥质粉砂岩 厚度06.30m （8）一2层： 强风化泥质粉砂岩 最大控制厚度7.30m（8）一3层： 中等风化泥质粉砂岩 最大控制厚度6.30m六、工程特点、场地环境和施工条件1、工
