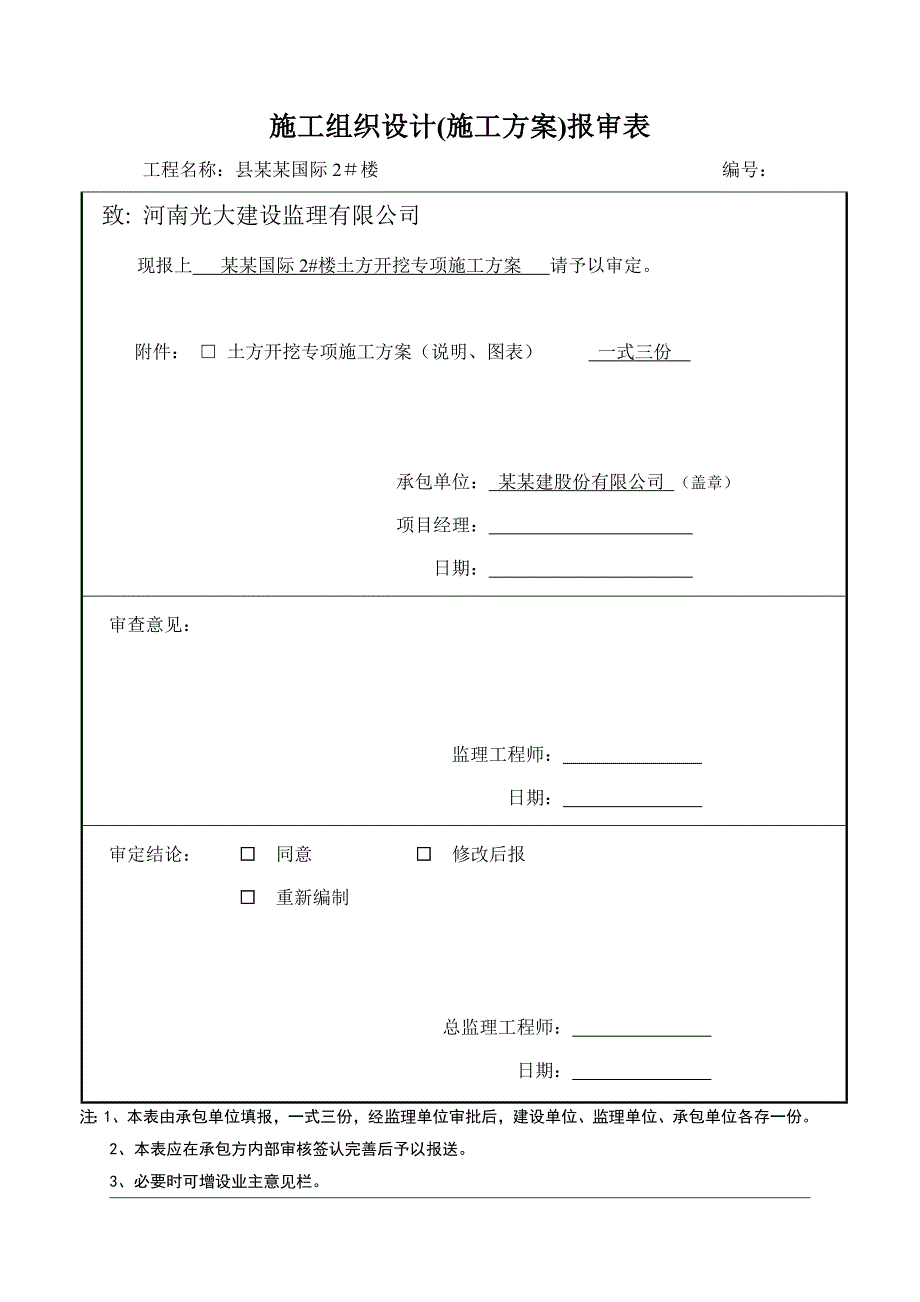

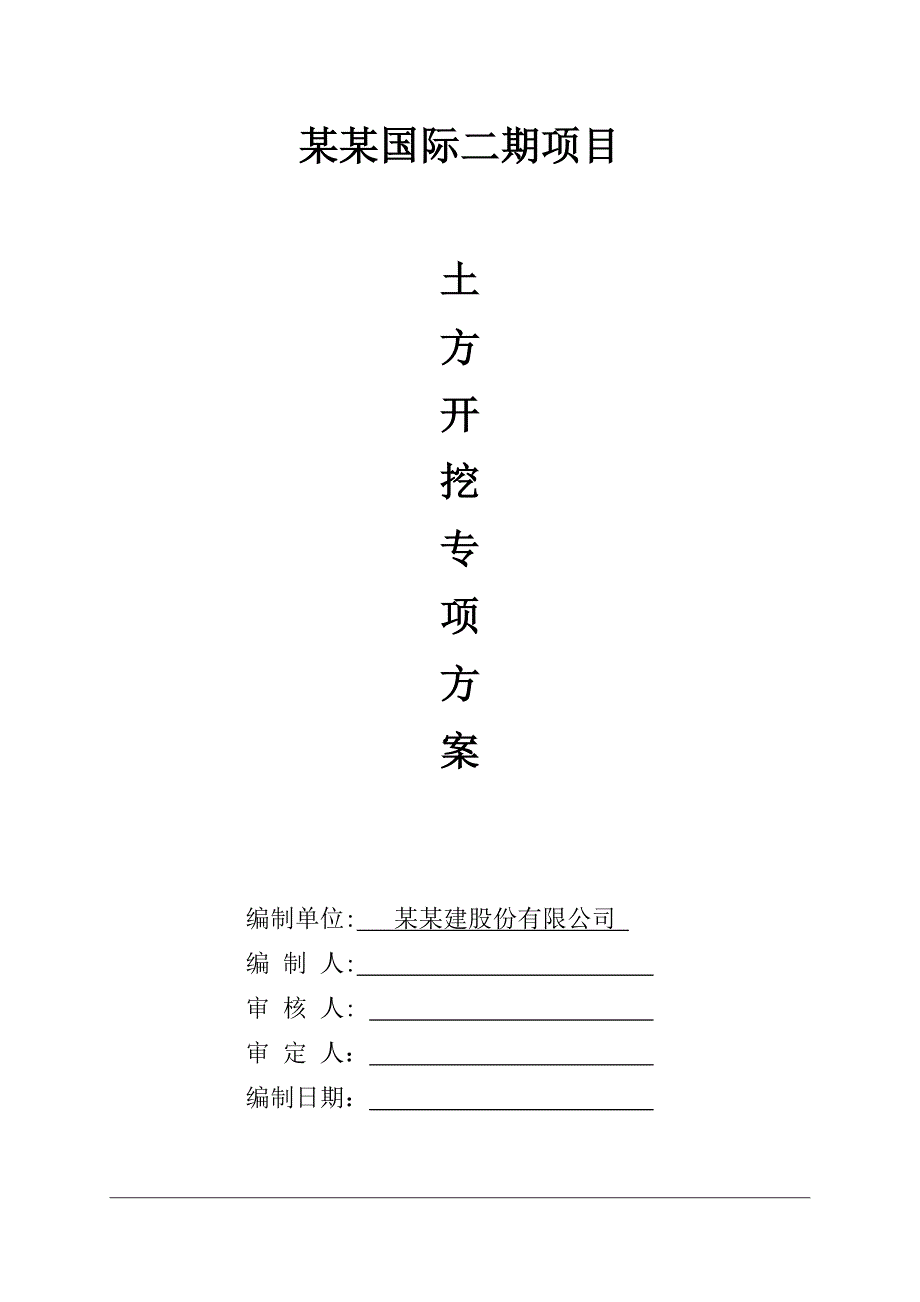

1、施工组织设计(施工方案)报审表 工程名称：县某某国际2楼 编号：致: 河南光大建设监理有限公司现报上 某某国际2#楼土方开挖专项施工方案 请予以审定。附件： 土方开挖专项施工方案（说明、图表） 一式三份 承包单位： 某某建股份有限公司 （盖章） 项目经理： 日期： 审查意见：监理工程师： 日期： 审定结论： 同意 修改后报 重新编制 总监理工程师： 日期： 注：1、本表由承包单位填报，一式三份，经监理单位审批后，建设单位、监理单位、承包单位各存一份。2、本表应在承包方内部审核签认完善后予以报送。3、必要时可增设业主意见栏。某某国际二期项目土方开挖专项方案编制单位: 某某建股份有限公司 编 制

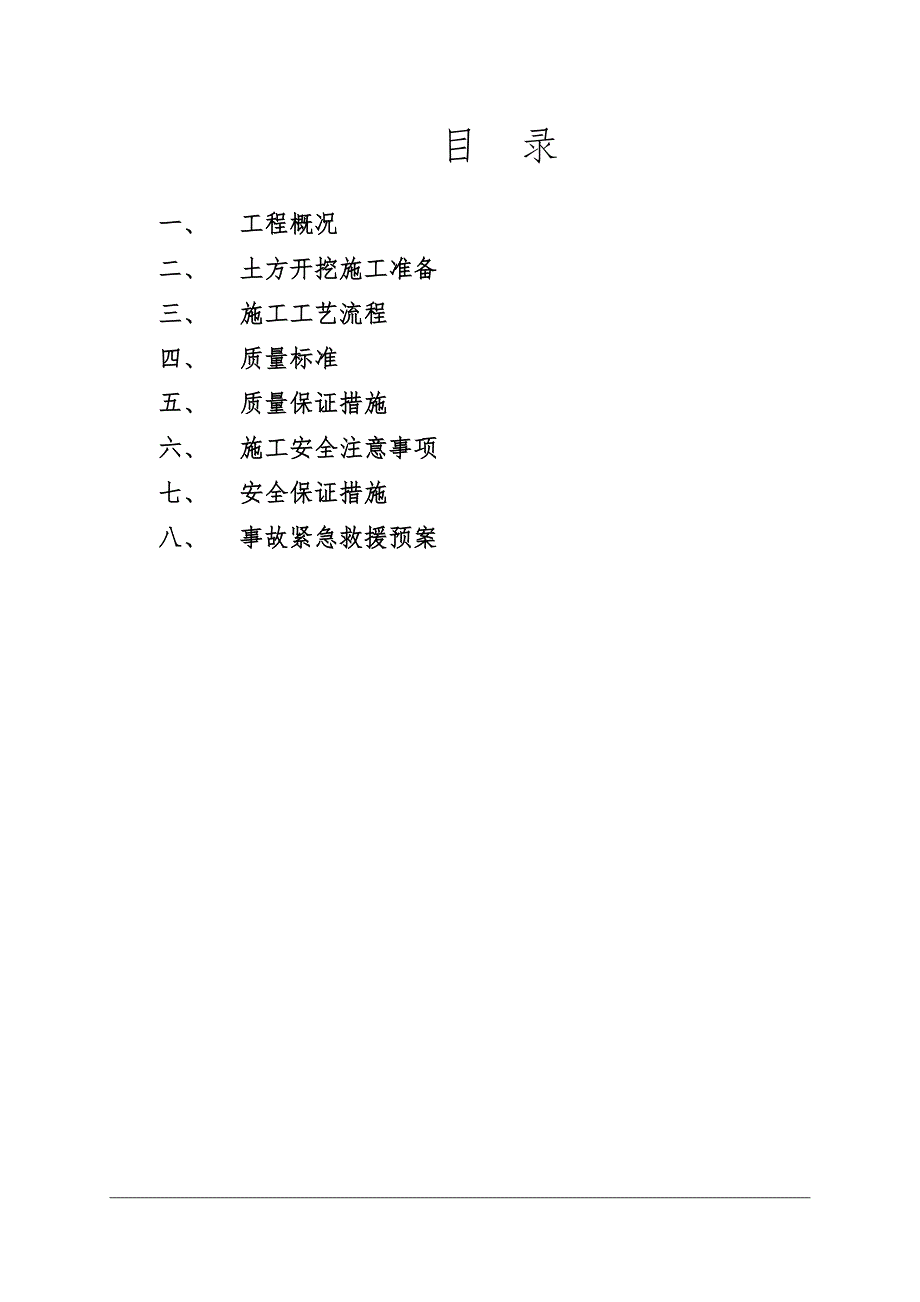

2、人: 审 核 人: 审 定 人： 编制日期： 目 录一、 工程概况二、 土方开挖施工准备三、 施工工艺流程四、 质量标准五、 质量保证措施六、 施工安全注意事项七、 安全保证措施八、 事故紧急救援预案土方开挖专项施工方案一、工程概况本工程建筑、结构、安装工程施工图由河南智博建筑设计有限公司设计，工程名称为紫金国际二期住宅楼，建设单位为双喜置业有限公司，项目位于县县城西部，北临平顶山交通干道，西临道路，东临六层住宅楼，南临民宅；本工程为十八层单元式住宅，一梯三户，共四个单元。建筑层数为地上十八层地下一层剪力墙结构。地下室层高3.6米，地上一层层高4米，二层层高3.3米，三层及其以上层高为2.9米
3、。建筑总高度为53.70米，东西总长104.596米，南北总宽为 34.256米，总建筑面积为27585.8 M2，其中地下室面积为1883.4 M2，公共建筑面积为3290.2 M2，住宅面积为22127.8 M2，屋顶机房面积为284.4 M2。本工程建筑类别为一类高层，耐火等级为一级，建筑物设计合理使用年限为50年，抗震设防烈度为6度。基础采用CFG桩复合地基处理后的筏板基础。该场地属于二类场地，属均匀地基，第一层土为杂填土，杂色，结构松散，以粘性为主，含砖石及生活垃圾；第二层土为粉质粘土，灰黄色，可塑；第三层为粉质粘土，灰黄色，可塑，中压缩性；第四层为粉土，褐黄色、稍湿、稍密，干强度及
4、韧性均低，中压缩性；第五层土为粘土，褐黄-棕色，硬塑，半坚硬，干强度及韧性中等；第六层土为粘土，褐红-棕红，硬塑，半坚硬，干强度及韧性中等，中压缩性。二、 土方开挖施工准备1、测量放线及测量桩点的保护A、基坑开挖之前，场内所有的红线桩及建筑物的定位桩必需经过校验。明确在桩基施工阶段红线桩及定位桩是否产生移位，若有移位应会同规划、设计、建设单位研究处理方案。B、对场边道路及场内的临时设施做好定位标记，以备观测。C、在基坑开挖前，根据施工图纸、建筑轴线位置放出土方开挖放坡边线。D、土方的机械开挖易碰压测量桩，因此在基坑开挖前，基坑开挖范围内的所有轴线和水准点都引出施工活动区域以外，并设置涂红漆的钢
5、筋支架予以保护。E、所有的测量桩、红线点一经核实后，项目部就落实专人对基点进行定期检查复核，以确保红线点的准备性。2、施工照明的准备 A、基坑开挖期间，机械施工用电主要是夜间照明和机械的现场小修理用电。 B、所有用电均可以从现场配备的配电箱内接引通过手提小电箱架空引至土方开挖区域。但施工用电必需有值班电工专门负责，禁止操作工人随意连接。C、整个施工现场的夜间照明通过钢管架子架高安置的3个5KW大太阳灯照明。D、挖土机操作范围内的夜间照明采用活动灯架，每个灯架安装1000W小磺钨灯，每台挖土机配备活动灯架3个，其中基底挖土工作面2个，槽上装车工作面1个。E、现场大门口，放坡位置均视情况放置一定数
6、量的照明灯及散光灯和警戒灯。3、 动力的组织准备主要劳动力的定员及配备见下表：机械及工种机械台数定员人数班制配备人数备注挖土机2412运土汽车4414机修车司机及机修人员2212护坡专业人员10110电工111修土配合人员20120场地清理人员616管理指挥人员515基坑施工期间每天总计施工人数为52人。挖土及围护现场总指挥：李建福三、施工工艺流程1、工艺流程：高程、轴线引测放基坑开挖灰线挖土清槽2、高程轴线引测：a、高程引测以建设单位给定高程，用DS-2水准仪引测至施工现场原有建筑物外墙上，以红油漆标示符号，其线上标注+0.00m，引测完成后予以保护。b、高程引测应按符合水准路线及每次测水准
7、尺正反面予以测量记录，经业内计算其闭合差不得大于20L，L为往返测段符合水准路线长度。其误差不得大于3mm.c、轴线引测根据建设单位给定的控制坐标点，经业内计算测量引测至基坑边2m处。轴线引测对角进行闭合差计算，其闭合差不得大于10n，n为测站数。d、轴线引测应使用长度不小于500，直径不小于80的楔形木桩上钉小钉为轴线控制点，控制2条轴线，轴线桩用C15砼固定外围砌砖墙保护。3、放基坑开挖灰线：依轴线按结施G-03按照1：0.33放坡系数放基坑开挖灰线，经复核报验合格后方可进行施工。4、土方开挖项目部进入现场后首先办理交验手续，与有关的设计、监理、质检、业主、桩基公司联合验收桩基，合格后方可
8、进入下道工序施工。1）机械挖土：a施工机械选择：本工程的基坑开挖选用欧产ES80反铲挖掘机一台，C-220反铲挖掘机一台，配4台东风自卸汽车外运土方。b施工顺序：根据2#楼施工先后，先开用ES80挖机将桩间土挖出，堆放到外面，在用C-220挖掘机将土挖起，装车，运至建设单位指定堆土场。开挖顺序：由东向西，挖至中间施工路口时，在从西向东开挖，当两边挖都到中间时，在退出来挖中间路口部位，机械挖土挖至设计标高以上10cm处，以下采用人工开挖。c、根据图纸变更，本次土方开挖北边轴线及西边轴线均向外阔1.5米，在挖桩间土方时，把此部分未开挖的土方进行开挖，从自然地面至-5.05米，剩余10cm用人工开挖
9、。新开挖的部分将做边坡支护（见护坡支护方案）d、开挖中应边开挖边测量，严格控制标高。开始挖土到基底时应将标高引测至槽底，边挖土边复核坑底开挖尺寸及标高，按每个承台基底标高控制。严禁机械扰动基底原土。e、将开挖土方运至建设单位指定堆土场。f、基底边线应与挖土同步测放至基坑，根据灰线随时调整挖土部位。以保证基坑几何尺寸。g、采用反铲挖掘机开挖时，挖土过程中，应注意检查坑底是否有古墓、洞穴、暗沟或裂缝，如发现迹象应立即停止，并进行探察处理。为防止坑底扰动，基坑挖好后应尽量减少暴露时间，及时进行下一道工序的施工。h、基坑开挖至设计标高后及时通知勘察和设计单位、监理单位、建设单位、监督单位以及公司技术管
10、理部门共同参加验槽，合格方可进行基础施工。5、基坑排水 开挖深度内的土层以粉质粘土为主，布设井点降水设施，本次施工在基坑内外设排水沟加积水坑的办法进行排水。基坑外测挖R200mm断面的排水沟，在市政下水道附近设集水坑，及时将地表积水排走。基坑内在坡脚处挖300300断面水槽在适当的位置集水坑，并边角设集水坑，用潜水泵及时将坑内的积水排走，保持坑内干作业。四、 质量标准： 土方开挖工程质量标准项目序号项目基坑允许偏差或允许值检验方法主控项目1标高-50mm水准仪2长度、宽度（由设计中心线向两边量）+200mm -50mm经纬仪用钢尺量3边坡设计要求1：0.33观察或用坡度尺检查一般项目1表面平整
11、度20mm用2m靠尺和木 形塞尺检查2基底土性设计要求：粗砂层观察或土样分析五、质量保证措施1.土方开挖过程中，安排专人定期复测和检查基坑控制桩及水准点，测量和校核其平面位置、水平标高和边坡坡度等是否符合设计及规范要求。 2.基坑开挖至设计深度后，在距坑边1米外开挖排水沟，防止地面水流入坑内，还应派专人对边坡进行巡回检查。六、施工安全注意事项1.进入现场施工人员，必须正确佩戴安全帽。2.施工机械操作人员必须持证上岗，严禁无证上岗。3.对参与土方开挖的所有人员，必须进行安全教育，制定详细的安全预防措施。4.挖出的土方要及时清理和运出，在机械开挖的工作范围内，不允许同时进行其它作业。5.开挖应从上
12、而下进行，夜间施工应有足够的照明，在深坑、陡坡及危险地段应增设红灯标志，并在坑边搭设高度不小于1.2m的围护栏杆。6.基坑内必须合理设置上、下行人扶梯，其平面布置应考虑不同位置作业人员上、下方便，扶梯结构应设置为平稳的踏步式。7.土方开挖过程中出现地下水时汇报甲方进行处理。七、安全保证措施1.全员树立安全意识，成立以项目经理为组长，安全员、施工员、技术员等为组员的安全生产领导小组，具体协调土方开挖过程中的安全生产工作。2.准备充足的防雨、抽水用具，如彩条布、潜水泵、雨衣、雨鞋等。3.基坑开挖完成后，雨天应将坑壁四周用彩条布覆盖，以防止雨水冲刷坡面而导致滑坡。基坑周围的地表水应及时排除,有效防止
13、流砂现象发生。4.在进出口设置明显标志，在距基坑3m范围内，严禁重车通过，禁止有大的振动。基坑四周不得任意堆放材料。5.在四周设置边坡位移监测点，定期检查，如有位移，应立即采取相应措施,以消除安全隐患确保安全施工。6.挖掘机的旋转半径区域内严禁站立其它人员，当挖掘机司机视线不清时应配置专职指挥。7.夜间挖土施工时，应配置足够的照明，电工应日夜值班，在危险地段设置明显的警示标志和护栏。八、事故紧急救援预案1、个体伤害事故预防监控措施：（1）触电事故施工现场可能发生触电伤害事故的环节：在建工程与外电高压线之间不达安全操作距离或防护不符合安全要求；临时用电架设未采用TN-S系统，不达“三级配电两级保护”要求；雨天露天电焊作业；不遵守手持电动工具安全操作规程；照明灯具金属外壳末作接零保护，潮湿作业末采用安全电压；高大机械设备末设防雷接地；非专职电工操作临时用电等。（2）预防措施A、施工现场做到临时用电的架设、维护、拆除等由专职电工完成。B、在建工程的外侧防护与外电高压线之间必须保持安全操作距离。达不到要求的，要增设屏障、遮栏或保护网，避免施工机械设备或钢架触高压电线。无安全防护措施时，禁止强行施工。C、综合采用TN-S系统和漏电保护系统，组成防触电保
