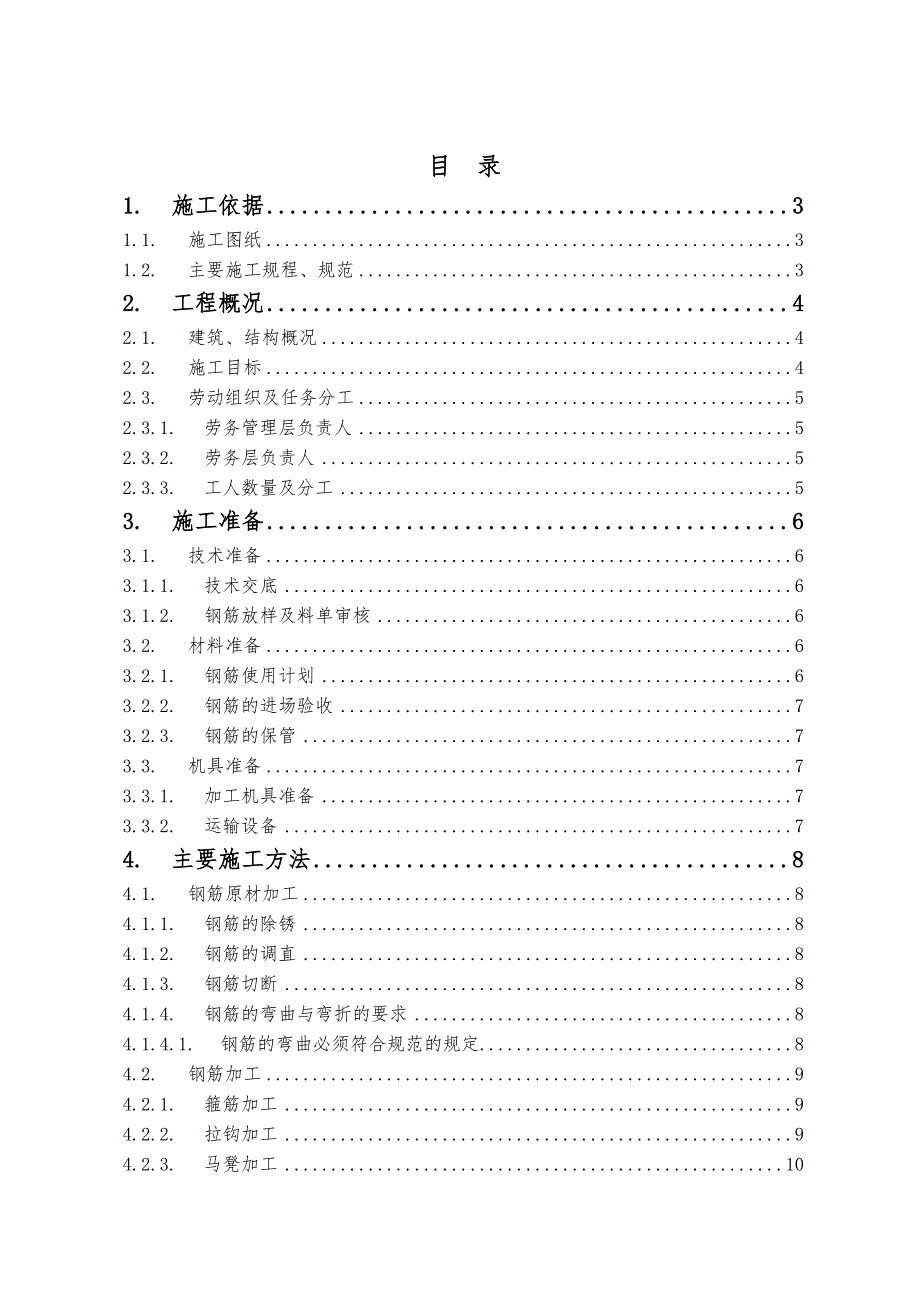

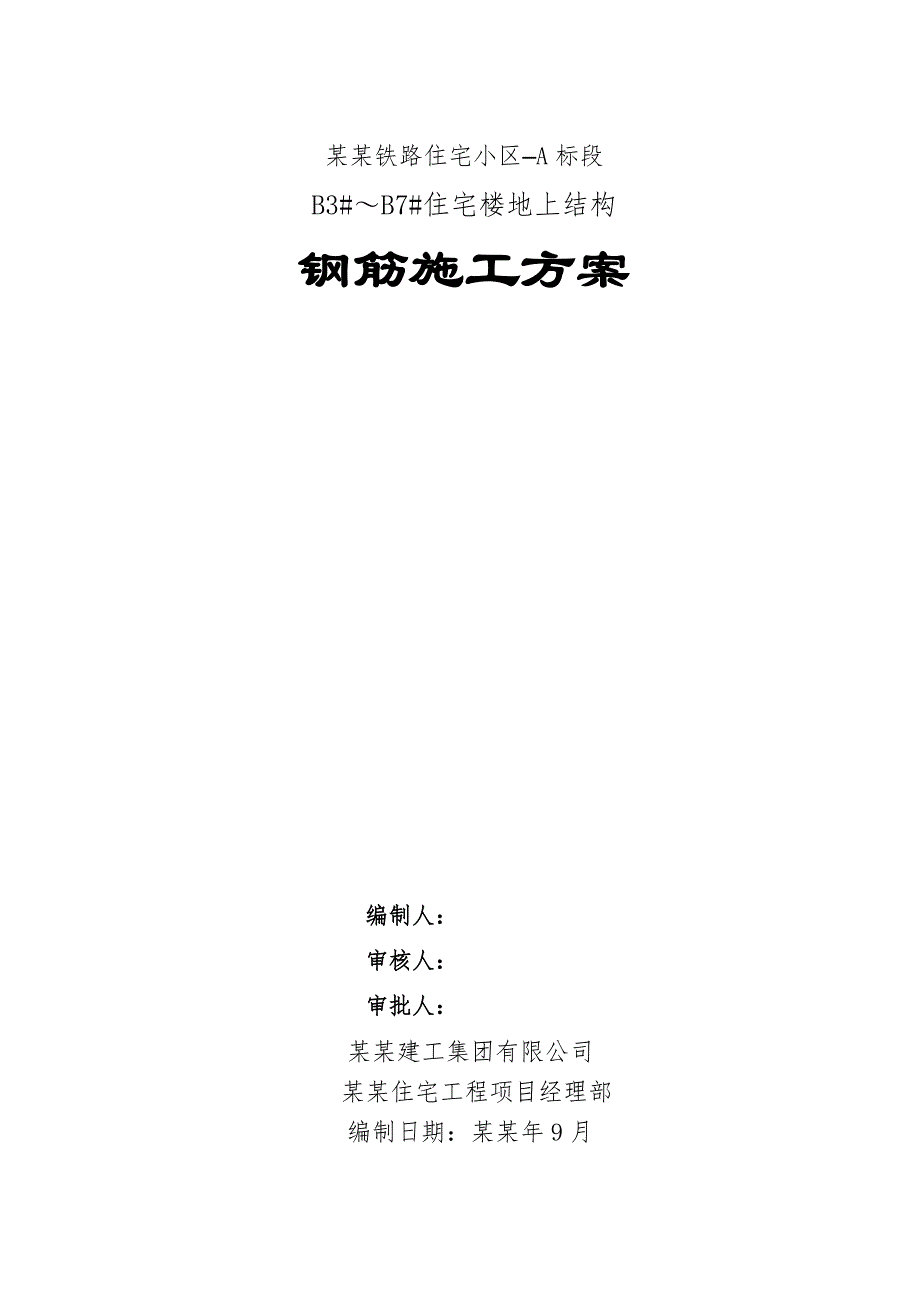

1、某某铁路住宅小区A标段B3#B7#住宅楼地上结构钢筋施工方案编制人： 审核人：审批人： 某某建工集团有限公司 某某住宅工程项目经理部 编制日期：某某年9月目 录1.施工依据31.1.施工图纸31.2.主要施工规程、规范32.工程概况42.1.建筑、结构概况42.2.施工目标42.3.劳动组织及任务分工52.3.1.劳务管理层负责人52.3.2.劳务层负责人52.3.3.工人数量及分工53.施工准备63.1.技术准备63.1.1.技术交底63.1.2.钢筋放样及料单审核63.2.材料准备63.2.1.钢筋使用计划63.2.2.钢筋的进场验收73.2.3.钢筋的保管73.3.机具准备73.3.1.

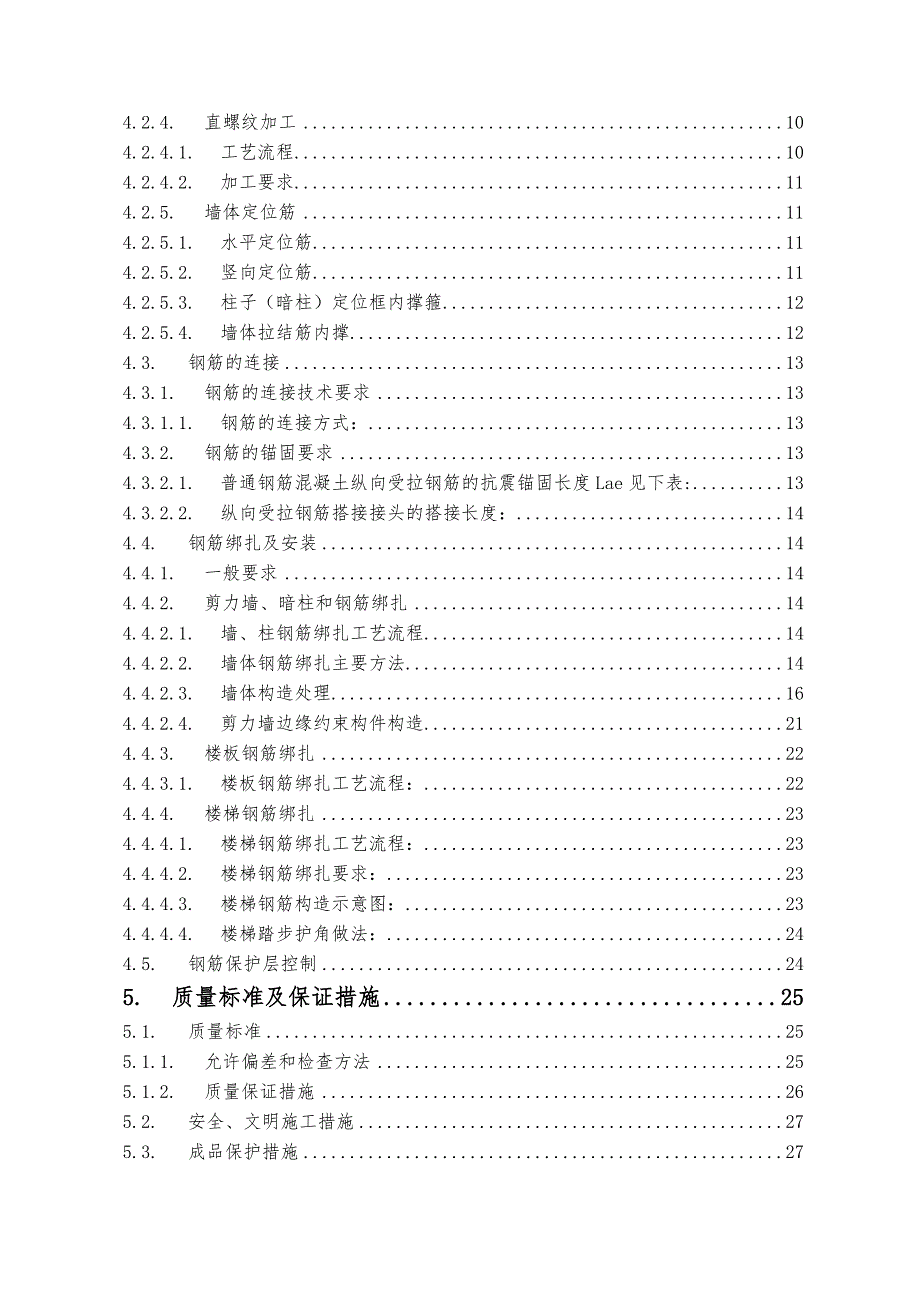

2、加工机具准备73.3.2.运输设备74.主要施工方法84.1.钢筋原材加工84.1.1.钢筋的除锈84.1.2.钢筋的调直84.1.3.钢筋切断84.1.4.钢筋的弯曲与弯折的要求84.1.4.1.钢筋的弯曲必须符合规范的规定84.2.钢筋加工94.2.1.箍筋加工94.2.2.拉钩加工94.2.3.马凳加工104.2.4.直螺纹加工104.2.4.1.工艺流程104.2.4.2.加工要求114.2.5.墙体定位筋114.2.5.1.水平定位筋114.2.5.2.竖向定位筋114.2.5.3.柱子（暗柱）定位框内撑箍124.2.5.4.墙体拉结筋内撑124.3.钢筋的连接134.3.1.钢筋的
3、连接技术要求134.3.1.1.钢筋的连接方式：134.3.2.钢筋的锚固要求134.3.2.1.普通钢筋混凝土纵向受拉钢筋的抗震锚固长度Lae见下表:134.3.2.2.纵向受拉钢筋搭接接头的搭接长度：144.4.钢筋绑扎及安装144.4.1.一般要求144.4.2.剪力墙、暗柱和钢筋绑扎144.4.2.1.墙、柱钢筋绑扎工艺流程144.4.2.2.墙体钢筋绑扎主要方法144.4.2.3.墙体构造处理164.4.2.4.剪力墙边缘约束构件构造214.4.3.楼板钢筋绑扎224.4.3.1.楼板钢筋绑扎工艺流程：224.4.4.楼梯钢筋绑扎234.4.4.1.楼梯钢筋绑扎工艺流程：234.4.
4、4.2.楼梯钢筋绑扎要求：234.4.4.3.楼梯钢筋构造示意图：234.4.4.4.楼梯踏步护角做法：244.5.钢筋保护层控制245.质量标准及保证措施255.1.质量标准255.1.1.允许偏差和检查方法255.1.2.质量保证措施265.2.安全、文明施工措施275.3.成品保护措施271. 施工依据 1.1. 施工图纸 图纸名称出图日期某某铁路住宅楼建筑施工图2010年10月某某铁路住宅楼结构施工图2010年10月1.2. 主要施工规程、规范 序号类别编 号名 称1国家标准GB50300-2001建筑工程施工质量验收统一标准2GB50204-2002混凝土结构工程施工质量验收规范3G
5、B50204-2002混凝土结构工程施工质量验收规范某某版4GB1499.2-2007钢筋混凝土用钢热轧带肋钢筋5GB1499.1-2008钢筋混凝土用钢热轧光圆钢筋6行业标准JGJ18-2003钢筋焊接及验收规程7JGJ107-2010钢筋机械连接通用技术规程8JGJ3-2010高层建筑混凝土结构技术规程9地方标准DBJ/T01-26-2003建筑安装分项工程施工工艺规程10DB11/T695-2009建筑工程资料管理规程11DBJ01-62-2002北京市建筑工程施工安全操作规程12DBJ01-80-2003建筑工程施工技术管理规程13DBJ/T01-69-2003建筑结构长城杯工程质量评
6、审标准14图集11G101-1、03G101混凝土结构施工图平面整体表示方法制图规则和构造详图1511G329-1、03G329建筑物抗震构造详图16其他DBJ/T01-69-2003北京市结构长城杯工程质量评审标准2. 工程概况2.1. 建筑、结构概况 1建筑面积()总建筑面积地上建筑面积3建筑层数及高度绝对标高0.00绝对标高45.00m檐口高度B3#楼74.52m（27层）B4#楼B7#楼79.94m（29层）4结构形式主体剪力墙结构5抗震等级主体剪力墙抗震等级二级7钢筋接头形式墙体、暗柱直径18采用直螺纹连接直径18采用搭接连接8主要钢筋规格墙、板、柱6、8、10、12、8、10、12
7、、14、16、18、20、229主要部位钢筋间距及拉结筋住宅楼板下铁8150mm,上铁8200mm, 10200mm，12150mm、拉钩为6间距不大于600mm，梅花型布置。墙体墙体筋为10200mm，8200mm，拉钩6400mm；10结构断面尺寸（mm）墙厚180mm、200mm、250mm板厚120mm、140mm11混凝土强度等级剪力墙B3、B6、B7住宅：C40（6层以下）， C35（7层至17）， C30（18层以上）;B4、B5住宅：C45（6层以下）， C40（7层至17）， C35（18层至22）,C30（23层以上）；楼板及顶板C302.2. 施工目标本工程质量目标：北京
8、市结构长城杯2.3. 劳动组织及任务分工2.3.1. 劳务管理层负责人 负责人 分区分区负责人分区总负责人主要任务施工一区B6、B7楼座王殊毅陈宁督促现场的安全、生产、技术及协调工作施工二区B5楼座刘德清王涛施工三区B3、B4楼座王涛（小）王涛2.3.2. 劳务层负责人 负责人 分区劳务单位负责人主要任务施工一区B6、B7楼座泸州精工廖家勇落实现场安全生产、具体组织现场施工，保证质量施工二区B5楼座四川建成贾清平施工三区B3、B4楼座安徽东安章启安2.3.3. 工人数量及分工施工分区施工队伍后台加工前台绑扎合计施工一区B6、B7楼座泸州精工30120150施工二区B5楼座四川建成2580105
9、施工三区B3、B4楼座安徽东安301001303. 施工准备3.1. 技术准备3.1.1. 技术交底主体结构施工前由工地负责人组织工地技术人员、钢筋工工长、质检员及劳务队钢筋班组长进行钢筋工程施工方案交底，使每位管理人员都能掌握钢筋工程的重点、难点，在施工中能正确操作。3.1.2. 钢筋放样及料单审核经项目人员检查钢筋的出厂合格证、出厂检验报告和进场复试试验报告结论符合设计和规范的要求后，对现场的钢筋应通知下料人员进行钢筋下料。下料之前，由分包单位钢筋工长根据配筋图和划分的施工程序，给出结构各部位的各种形状和钢筋大样图并编号，分别计算出其下料长度及根数，填写料单，申请加工。加工人员根据料单，将
10、同规格钢筋根据不同长度长短搭配，统筹排料，先断长料，后断短料，减少损耗。3.2. 材料准备3.2.1. 钢筋使用计划钢筋技术员按图纸、规范及图集进行钢筋配料并提出计划，钢筋使用计划必须写明子单位工程名称、钢筋规格、型号、数量、要求和使用日期。根据施工进度及流水段划分情况，制定钢筋原材分批进场计划。 使用部位钢筋规格地上部分（T）备注进场时间6317一级盘条根据施工进度及流水段划分情况分批进场（某某年9月下旬首批钢筋进场）8828一级盘条10100一级盘条81972三级螺纹101088三级螺纹12663三级螺纹14450三级螺纹16380三级螺纹18322三级螺纹2085三级螺纹2244三级螺纹
11、2556三级螺纹3.2.2. 钢筋的进场验收钢筋进场时，产品合格证、出厂检验报告单必须同原材一起进场，同时材质证明与实物应物证相符。钢筋进场后按规定抽取试件作力学性能和重量偏差检验，所有进场的钢筋在质量证明书齐全、进场复试或见证试验合格后，方可使用。3.2.3. 钢筋的保管按施工总平面图的布置，在规划好的场地上按批分别堆放整齐，避免雨淋锈蚀。钢筋进场后材料组派专人挂上标识牌，标识牌上的主要内容包括：规格、数量、炉号、生产日期、试验日期、试验状态、使用部位等。验收合格后，物资部收取合格证、原材试验报告、复试报告交资料室存档。并对钢筋进行挂绿牌以示可以使用。3.3. 机具准备 3.3.1. 加工机
12、具准备 序号设备名称型号规格数量额定功率产地用途1电焊机BX1-500521 KW徐州设备安装2钢筋切断机GQ4054 KW太原钢筋工程3钢筋弯曲机GW40143 KW太原钢筋工程4钢筋调直机GJ6-4/845KW河北钢筋工程5钢筋套丝机BLC-364KW北京钢筋工程6无齿锯43KW北京钢筋工程3.3.2. 运输设备 序号设备名称型号规格数量额定功率用途1塔吊ST6015190钢筋倒运G25/15190钢筋倒运MC200A190钢筋倒运G25/15190钢筋倒运F0/23B290钢筋倒运2汽车吊QT-501钢筋倒运3板车2钢筋倒运4. 主要施工方法4.1. 钢筋原材加工钢筋的加工均采用现场加工机械加工，各分区根据各自区域布置原材料堆放区、钢筋加工区、半
