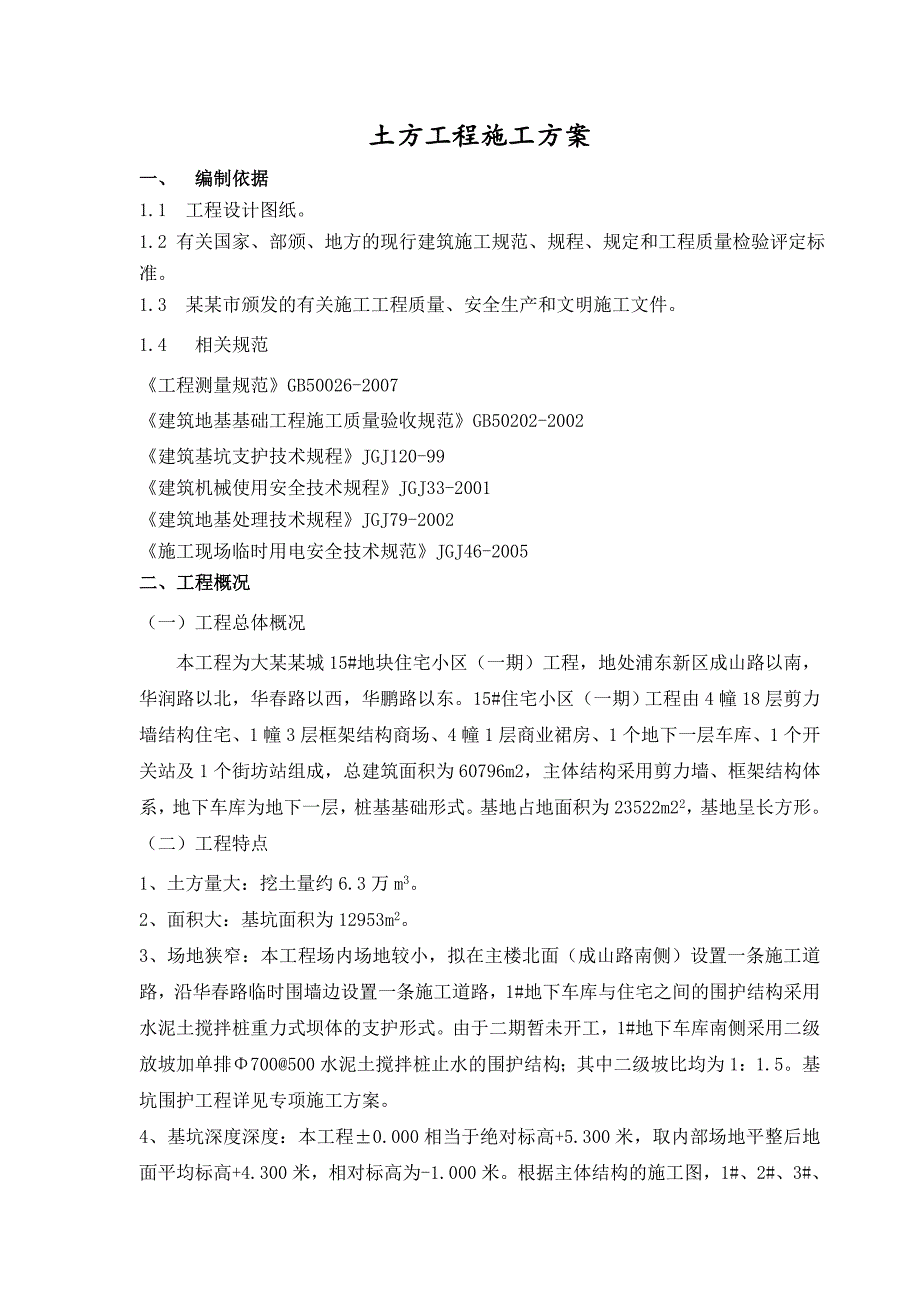

1、大某某城15号地块（一期）工程土方开挖施工方案某某工程建筑有限公司某某城15号地块项目部某某年11月土方工程施工方案一、 编制依据 1.1 工程设计图纸。1.2 有关国家、部颁、地方的现行建筑施工规范、规程、规定和工程质量检验评定标准。1.3 某某市颁发的有关施工工程质量、安全生产和文明施工文件。1.4 相关规范工程测量规范GB50026-2007建筑地基基础工程施工质量验收规范GB50202-2002建筑基坑支护技术规程JGJ120-99建筑机械使用安全技术规程JGJ33-2001建筑地基处理技术规程JGJ79-2002施工现场临时用电安全技术规范JGJ46-2005二、工程概况（一）工程总
2、体概况本工程为大某某城15#地块住宅小区（一期）工程，地处浦东新区成山路以南，华润路以北，华春路以西，华鹏路以东。15#住宅小区（一期）工程由4幢18层剪力墙结构住宅、1幢3层框架结构商场、4幢1层商业裙房、1个地下一层车库、1个开关站及1个街坊站组成，总建筑面积为60796m2，主体结构采用剪力墙、框架结构体系，地下车库为地下一层，桩基基础形式。基地占地面积为23522m22，基地呈长方形。（二）工程特点1、土方量大：挖土量约6.3万m3。2、面积大：基坑面积为12953m2。3、场地狭窄：本工程场内场地较小，拟在主楼北面（成山路南侧）设置一条施工道路，沿华春路临时围墙边设置一条施工道路，1

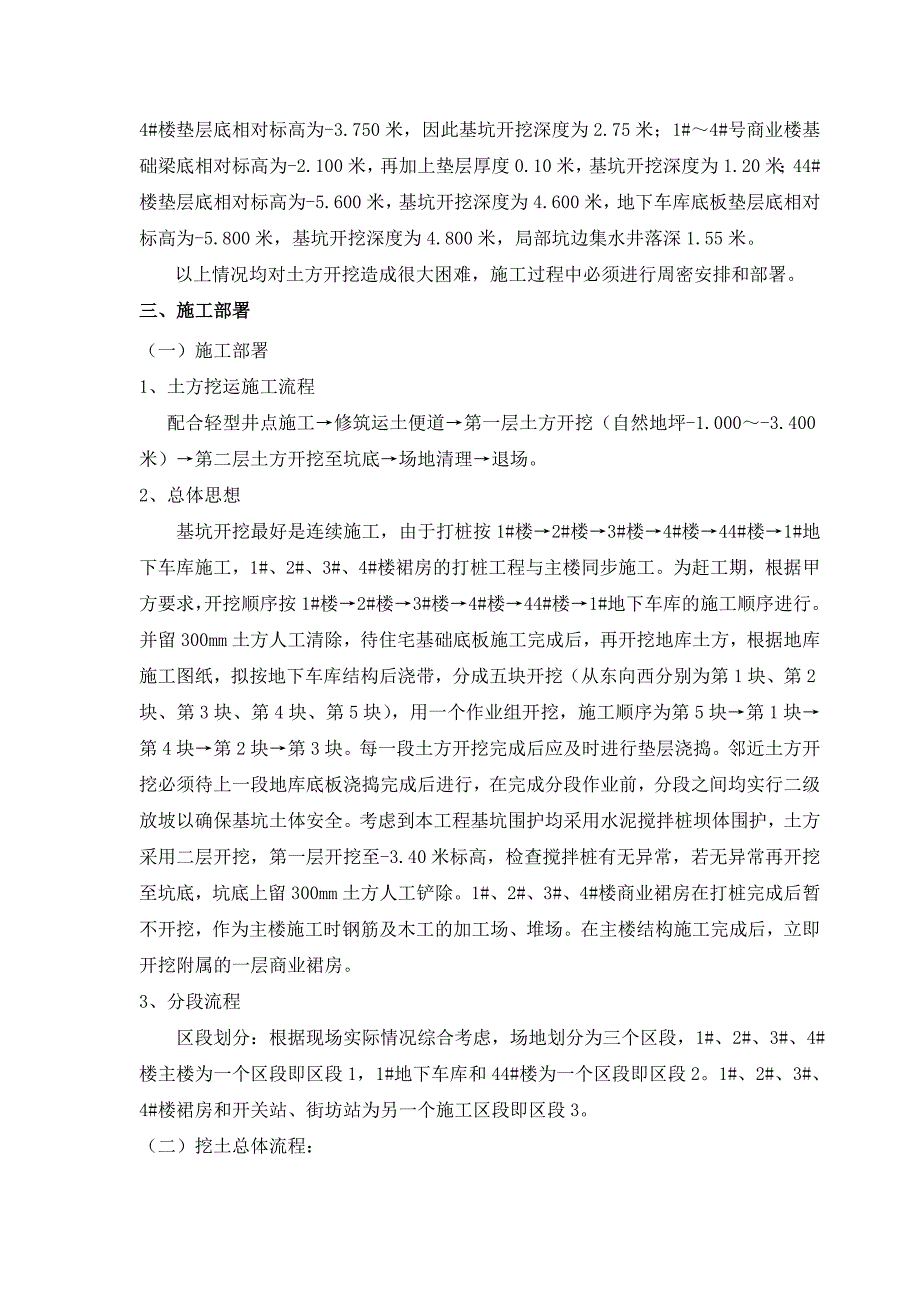

3、#地下车库与住宅之间的围护结构采用水泥土搅拌桩重力式坝体的支护形式。由于二期暂未开工，1#地下车库南侧采用二级放坡加单排700500水泥土搅拌桩止水的围护结构；其中二级坡比均为1：1.5。基坑围护工程详见专项施工方案。4、基坑深度深度：本工程0.000相当于绝对标高+5.300米，取内部场地平整后地面平均标高+4.300米，相对标高为-1.000米。根据主体结构的施工图，1#、2#、3#、4#楼垫层底相对标高为-3.750米，因此基坑开挖深度为2.75米；1#4#号商业楼基础梁底相对标高为-2.100米，再加上垫层厚度0.10米，基坑开挖深度为1.20米；44#楼垫层底相对标高为-5.600米
4、，基坑开挖深度为4.600米，地下车库底板垫层底相对标高为-5.800米，基坑开挖深度为4.800米，局部坑边集水井落深1.55米。以上情况均对土方开挖造成很大困难，施工过程中必须进行周密安排和部署。三、施工部署（一）施工部署1、土方挖运施工流程 配合轻型井点施工修筑运土便道第一层土方开挖（自然地坪-1.000-3.400米）第二层土方开挖至坑底场地清理退场。2、总体思想 基坑开挖最好是连续施工，由于打桩按1#楼2#楼3#楼4#楼44#楼1#地下车库施工，1#、2#、3#、4#楼裙房的打桩工程与主楼同步施工。为赶工期，根据甲方要求，开挖顺序按1#楼2#楼3#楼4#楼44#楼1#地下车库的施工顺
5、序进行。并留300mm土方人工清除，待住宅基础底板施工完成后，再开挖地库土方，根据地库施工图纸，拟按地下车库结构后浇带，分成五块开挖（从东向西分别为第1块、第2块、第3块、第4块、第5块），用一个作业组开挖，施工顺序为第5块第1块第4块第2块第3块。每一段土方开挖完成后应及时进行垫层浇捣。邻近土方开挖必须待上一段地库底板浇捣完成后进行，在完成分段作业前，分段之间均实行二级放坡以确保基坑土体安全。考虑到本工程基坑围护均采用水泥搅拌桩坝体围护，土方采用二层开挖，第一层开挖至-3.40米标高，检查搅拌桩有无异常，若无异常再开挖至坑底，坑底上留300mm土方人工铲除。1#、2#、3#、4#楼商业裙房在
6、打桩完成后暂不开挖，作为主楼施工时钢筋及木工的加工场、堆场。在主楼结构施工完成后，立即开挖附属的一层商业裙房。3、分段流程 区段划分：根据现场实际情况综合考虑，场地划分为三个区段，1#、2#、3#、4#楼主楼为一个区段即区段1，1#地下车库和44#楼为一个区段即区段2。1#、2#、3#、4#楼裙房和开关站、街坊站为另一个施工区段即区段3。（二）挖土总体流程：合理安排围护施工流程，围护同土方开挖相结合，各区段不同围护形式施工之间相互穿插。本工程挖土的总体流程按照区段1区段2区段3。（三）搅拌桩围护施工流程本工程围护结构待桩基工程施工结束后开始，围护结构采用水泥土搅拌桩重力式坝体的支护形式，1#地
7、下车库南侧为二期用地，现为空地，该处围护结构采用二级放坡加单排700500水泥土搅拌桩止水的围护结构；其中二级坡比均为1：1.5。由于本工程深层搅拌桩工程量较大，总体工期较紧张，为了确保后序工程能如期进行，拟配备4台搅拌桩机同时施工。深层搅拌桩施工工艺流程为；放线定位挖槽铺设枕木钻机安装调试第一次下沉预搅第一次提升喷浆搅拌第二次下沉预搅第二次提升喷浆搅拌第三次下沉预搅第三次提升搅拌清洗制浆管道及钻机移机。在搅拌桩和坝体压顶养护到设计强度，且坑内最高水位在开挖面以下1.0米后，开挖土方。 四、挖土阶段大型机械设备、主要用具和劳动力部署1、 大型机械设备和主要用具配备每段开挖配备两台挖机。序号名称
8、规格单位数量1挖土机EX320C （1m3）台2 2斯太尔运输车20T辆203大通车运输车15 T辆204路基箱0.6*4块3005排污泵VL-76台107冲洗设备橡胶管、水龙头套28照明大灯盏109太阳灯盏2010水准仪DS32台411经纬仪J2台22、劳动力资源配备土方工程人员配备网络项目经理项目副经理 项目工程师施工员 质量员 技术员 测量员 安全员机修工4人 保洁工8人 电工2人 普工30人 排水人员6人 驾驶员50人 挖土司机10人 后勤6人五、施工现场总平面布置1、施工道路根据本工程实际情况，先开挖号房再挖地下车库，在号房开挖之前，将临时施工道路浇捣完成，并按施工平面布置图设置入口
9、大门。为不影响基础施工阶段钢筋加工及模板加工，所有的基础土方均从南面临时施工道路再经过华春路外运，为满足土方回填及减少回填成本，考虑在拟建二期施工地段建立临时土方堆放点一个，用作基坑回填之用。道路是本工程土方的出入、材料的运输、工程进度的瓶颈，首先要在道路质量上，保证该施工道路的畅通。（1）确保道路宽度主干道宽度6m，各道路交叉处设置r=9m的转弯弧。各种机械设备不得占用施工道路。（2）确保道路质量道路质量是保证运输畅通的关键，必须确保路基的结实，混凝土面层的强度。路基铺填20cm厚块石，用履带挖土机碾压结实，浇筑20cm厚C20混凝土路面，确保路面浇捣质量，加强养护。2、硬地坪从确保周围道路
10、和管道不被泥浆污染和堵塞（雨天）、文明施工、安全施工、提高工作效率降低劳动强度、缩短工期和钢筋、模板加工、材料堆放、搅拌场地的设置等角度考虑，本工程必须采用硬地坪施工。地坪基层铺填20cm厚块石，用履带挖土机碾压结实，浇筑10cm厚C20混凝土，确保浇捣质量，加强养护。3、排水明沟设置在基坑外围设置环形排水明沟及窨井排水，沿道路设置排水明沟，明沟断面为300400，沟底浇筑100厚C20混凝土，沟侧砌筑120厚砖墙，上盖钢筋网盖板，钢筋网盖板用32钢筋焊接而成，每隔30m 设置500*500窨井。六、施工进度计划整个地下工程施工过程中，在遵循安全前提下必须抢进度，抓生产，尽量缩短工期，尽量减少
11、基坑的暴露时间。注意收集气象信息，合理安排劳动力的施工流程。土方量及进程：区段1开挖土方量为8700m3，配备两台挖机，共需6天。区段2开挖土方量为49200m3，配备两台挖机，共需40天。区段3开挖土方量为5100m3，配备一台挖机，共需6天。七、施工工艺一）测量1、布置主控制点由业主提供测量定位坐标点。采用极坐标法测量出场内主控制点，建立平面控制网。主控制点设置时要求同时满足稳定、可靠和通视三个要素。控制点设置：浇筑500*500*500的C20混凝土墩，内插1米长20的罗纹钢，为减少基坑位移对控制点产生的影响，点的布置尽量离基坑远一点。建立一个控制副点或设置方位汇交点等方法来防止基准控制
12、点遭到不可预见事件的破坏。2、布置辅助控制点辅助控制点是直接控制建筑物轴线和边线的依据，布置在相对控制轴线和边线的延伸线上。辅助控制点坐落于围护桩压顶（即基坑边缘）和“轴线控制墩”上。在施工过程中，对一系列辅助控制点进行保护，进行监测，防止挖土机械、车辆运输及其他形式的扰动和破坏。3、基坑开挖放线以主控制点和辅助控制点为依据，用一台经纬仪架设在主控制点上，先校合辅助控制点，校合后移仪器至辅助控制点，直接投射在基坑内的工程桩上，在基坑内再设置一台经纬仪，根据围护压顶上的辅助控制点和投射在工程桩上的点把轴线投放在基坑的工程桩上，以上每步操作应反复校合。依此方法再投放一条与其相交的轴线。在坑内用经纬
13、仪、50m卷尺测放出地下室的其他主要控制轴线，标于围护体上，局部以“十”字或“井”字控制轴线来控制基坑边线、反梁沟槽、集水坑、电梯井坑的位置。反梁沟槽按60斜角放坡；集水坑、电梯井坑按45斜角放坡。对于边坡线的控制开挖用打龙门桩拉线控制和撒灰线控制，灰线距围护体内侧20，以防止挖机碰撞围护桩。4、标高控制采用二等水准在场地内布设相对不易扰动便于利用的相对标高控制点四只，施工过程中，定期以业主提供的城市水准点为依据对其精确度进行检测，并做好相应的保护。相对标高控制点的布设按照规范要求布设。挖土过程中，把标高直接引测在围护体上，围护体上的点用钢筋打入围护体，此点应反复测量校合。然后依据此点采用每3
14、-5米跟踪测量打标高控制木桩的形式来控制基坑开挖深度，当挖到基底标高（预留30人工修土）时，由围护体上的点直接引测在工程桩。二）土方开挖（一）挖土施工流程挖土选用机械反铲挖土机挖土为主，人工挖土为辅的方式进行，其中底板反梁沟槽采用1m3的挖土机开挖。地下室土方随挖随运；白天可能由于交通繁忙，外运车辆来不及，利用晚上时间加班外运。1、分区开挖本工程土方共分3区开挖，顺序为区段1区段2区段3，开挖的土方，一部分土方堆放在二期空地上，用作基坑回填之用，其余土方按外运处理。2、不同围护的开挖（并按以下要求分层开挖）：水泥土搅拌桩重力式坝体围护部分重力式围护部分主要分布在1#地下车库与1#、2#、3#、
