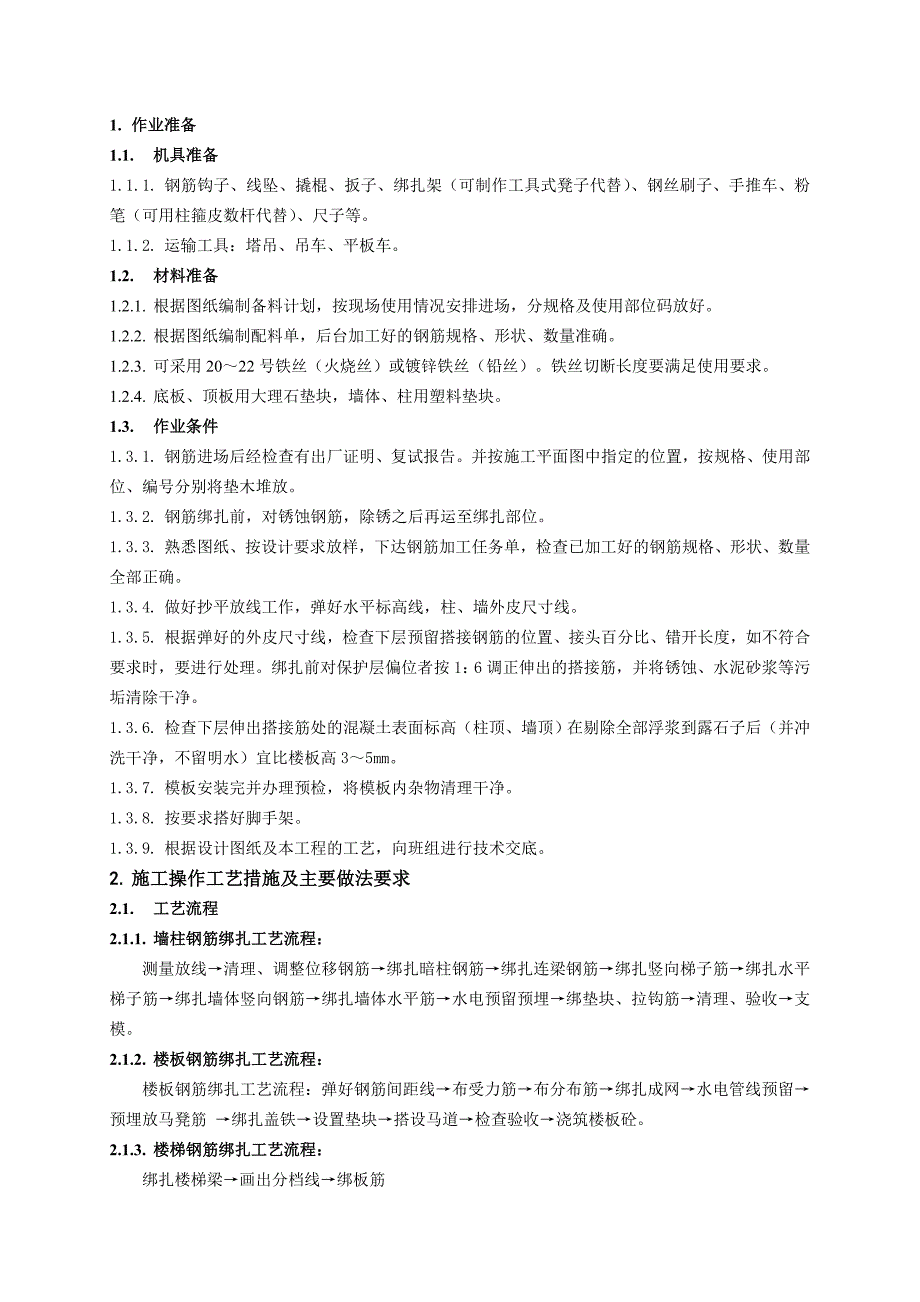

住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第1页
第1页 / 共14页

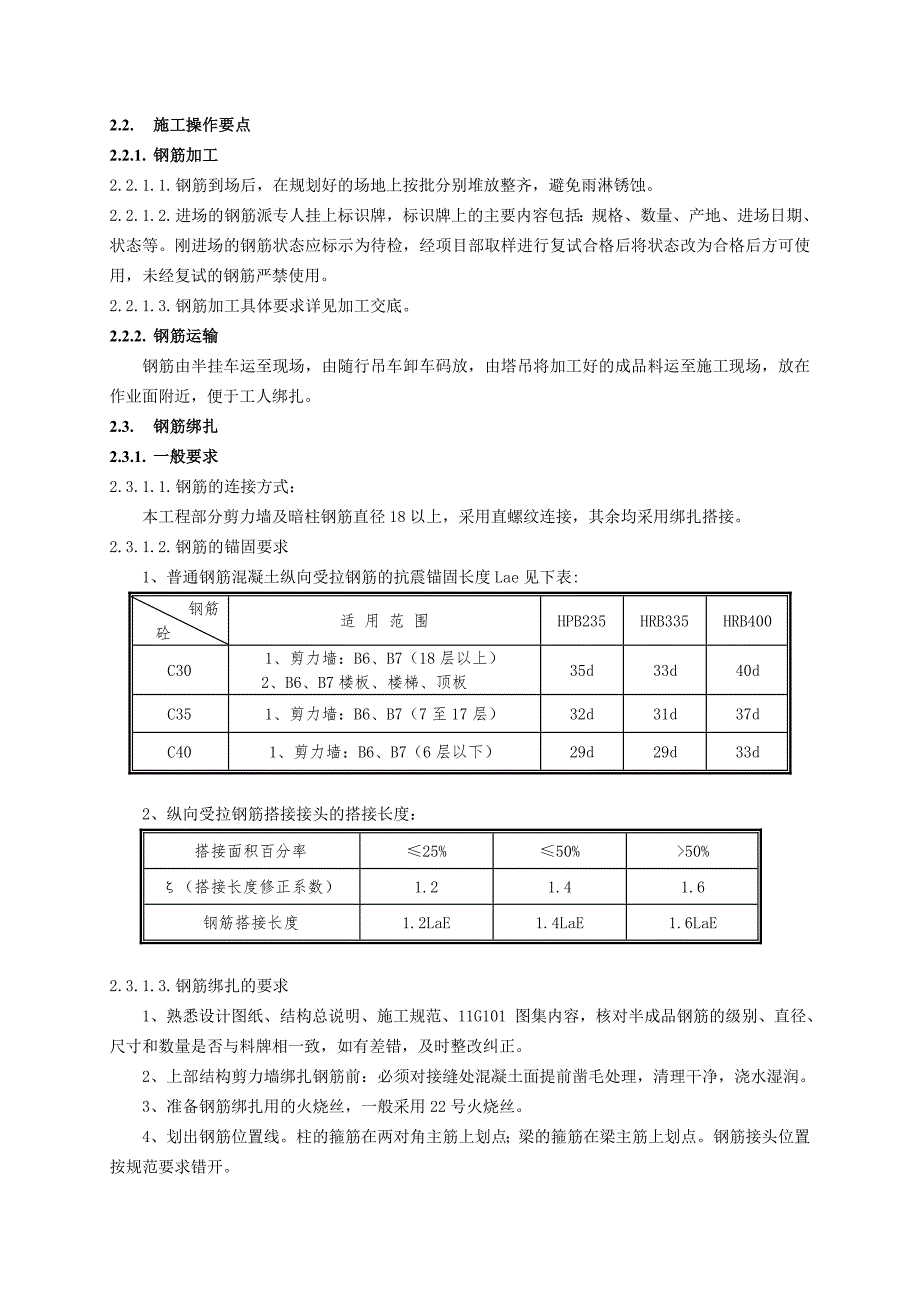

住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第2页
第2页 / 共14页

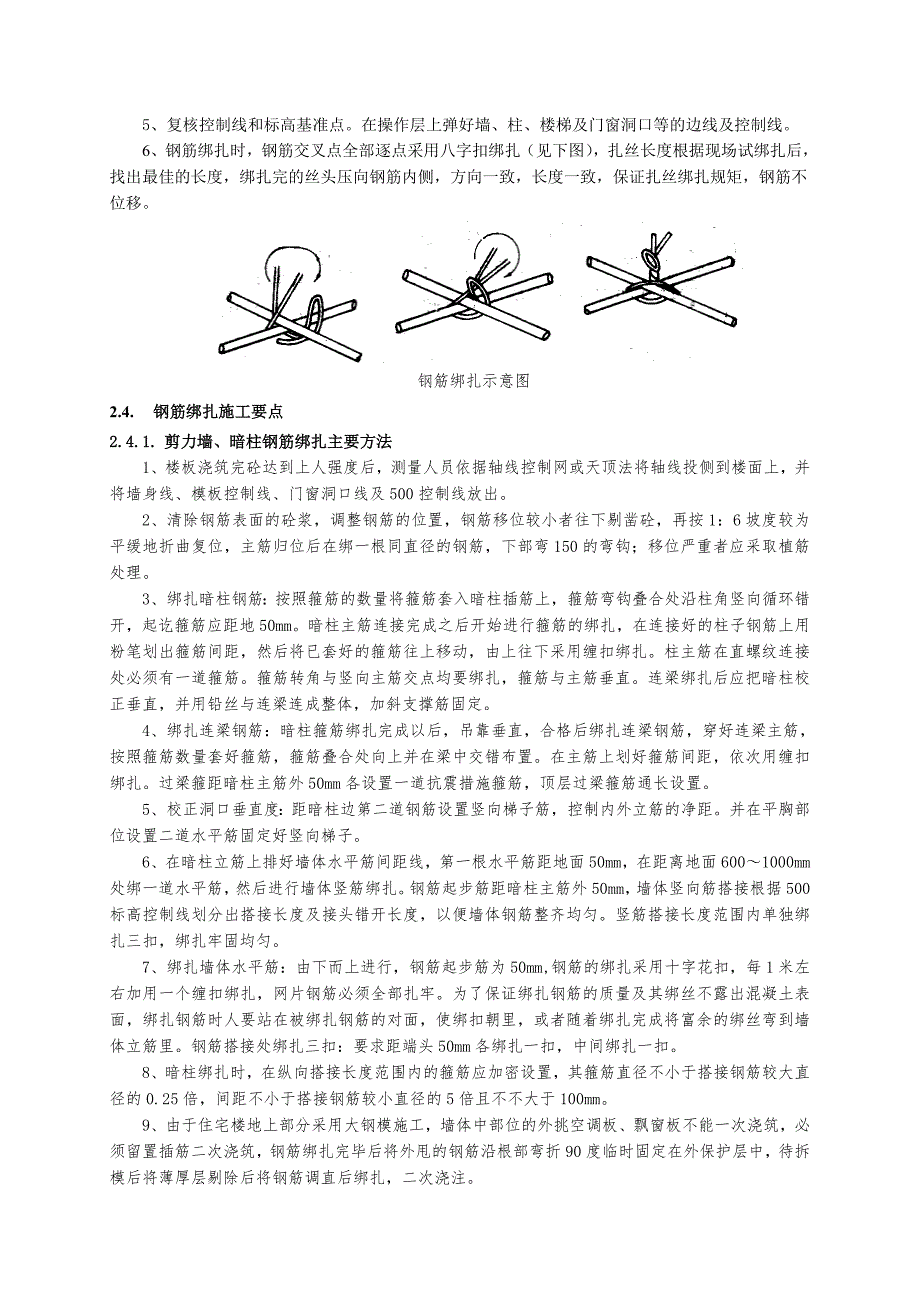

住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第3页
第3页 / 共14页
住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第4页
第4页 / 共14页
住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第5页
第5页 / 共14页
住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第6页
第6页 / 共14页
住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第7页
第7页 / 共14页
住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第8页
第8页 / 共14页
住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第9页
第9页 / 共14页
住宅楼地上结构钢筋施工技术交底(含示意图) .doc_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《住宅楼地上结构钢筋施工技术交底(含示意图) .doc》由会员分享,可在线阅读,更多相关《住宅楼地上结构钢筋施工技术交底(含示意图) .doc(14页珍藏版)》请在第壹文秘上搜索。

1、1. 作业准备1.1. 机具准备1.1.1. 钢筋钩子、线坠、撬棍、扳子、绑扎架(可制作工具式凳子代替)、钢丝刷子、手推车、粉笔(可用柱箍皮数杆代替)、尺子等。1.1.2. 运输工具:塔吊、吊车、平板车。1.2. 材料准备1.2.1. 根据图纸编制备料计划,按现场使用情况安排进场,分规格及使用部位码放好。1.2.2. 根据图纸编制配料单,后台加工好的钢筋规格、形状、数量准确。1.2.3. 可采用2022号铁丝(火烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足使用要求。1.2.4. 底板、顶板用大理石垫块,墙体、柱用塑料垫块。1.3. 作业条件1.3.1. 钢筋进场后经检查有出厂证明、复试报告。并

2、按施工平面图中指定的位置,按规格、使用部位、编号分别将垫木堆放。1.3.2. 钢筋绑扎前,对锈蚀钢筋,除锈之后再运至绑扎部位。1.3.3. 熟悉图纸、按设计要求放样,下达钢筋加工任务单,检查已加工好的钢筋规格、形状、数量全部正确。1.3.4. 做好抄平放线工作,弹好水平标高线,柱、墙外皮尺寸线。1.3.5. 根据弹好的外皮尺寸线,检查下层预留搭接钢筋的位置、接头百分比、错开长度,如不符合要求时,要进行处理。绑扎前对保护层偏位者按1:6调正伸出的搭接筋,并将锈蚀、水泥砂浆等污垢清除干净。1.3.6. 检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)在剔除全部浮浆到露石子后(并冲洗干净,不留明水

3、)宜比楼板高35mm。1.3.7. 模板安装完并办理预检,将模板内杂物清理干净。1.3.8. 按要求搭好脚手架。1.3.9. 根据设计图纸及本工程的工艺,向班组进行技术交底。2. 施工操作工艺措施及主要做法要求2.1. 工艺流程2.1.1. 墙柱钢筋绑扎工艺流程:测量放线清理、调整位移钢筋绑扎暗柱钢筋绑扎连梁钢筋绑扎竖向梯子筋绑扎水平梯子筋绑扎墙体竖向钢筋绑扎墙体水平筋水电预留预埋绑垫块、拉钩筋清理、验收支模。2.1.2. 楼板钢筋绑扎工艺流程:楼板钢筋绑扎工艺流程:弹好钢筋间距线布受力筋布分布筋绑扎成网水电管线预留预埋放马凳筋 绑扎盖铁设置垫块搭设马道检查验收浇筑楼板砼。2.1.3. 楼梯钢

4、筋绑扎工艺流程:绑扎楼梯梁画出分档线绑板筋2.2. 施工操作要点2.2.1. 钢筋加工2.2.1.1. 钢筋到场后,在规划好的场地上按批分别堆放整齐,避免雨淋锈蚀。2.2.1.2. 进场的钢筋派专人挂上标识牌,标识牌上的主要内容包括:规格、数量、产地、进场日期、状态等。刚进场的钢筋状态应标示为待检,经项目部取样进行复试合格后将状态改为合格后方可使用,未经复试的钢筋严禁使用。2.2.1.3. 钢筋加工具体要求详见加工交底。2.2.2. 钢筋运输钢筋由半挂车运至现场,由随行吊车卸车码放,由塔吊将加工好的成品料运至施工现场,放在作业面附近,便于工人绑扎。2.3. 钢筋绑扎2.3.1. 一般要求2.3

5、.1.1. 钢筋的连接方式:本工程部分剪力墙及暗柱钢筋直径18以上,采用直螺纹连接,其余均采用绑扎搭接。2.3.1.2. 钢筋的锚固要求1、普通钢筋混凝土纵向受拉钢筋的抗震锚固长度Lae见下表: 钢筋砼适 用 范 围HPB235HRB335HRB400C301、剪力墙:B6、B7(18层以上)2、B6、B7楼板、楼梯、顶板35d33d40dC351、剪力墙:B6、B7(7至17层)32d31d37dC401、剪力墙:B6、B7(6层以下)29d29d33d2、纵向受拉钢筋搭接接头的搭接长度:搭接面积百分率25%50%50%(搭接长度修正系数)1.21.41.6钢筋搭接长度1.2LaE1.4La

6、E1.6LaE2.3.1.3. 钢筋绑扎的要求1、熟悉设计图纸、结构总说明、施工规范、11G101 图集内容,核对半成品钢筋的级别、直径、尺寸和数量是否与料牌相一致,如有差错,及时整改纠正。2、上部结构剪力墙绑扎钢筋前:必须对接缝处混凝土面提前凿毛处理,清理干净,浇水湿润。3、准备钢筋绑扎用的火烧丝,一般采用22号火烧丝。4、划出钢筋位置线。柱的箍筋在两对角主筋上划点;梁的箍筋在梁主筋上划点。钢筋接头位置按规范要求错开。5、复核控制线和标高基准点。在操作层上弹好墙、柱、楼梯及门窗洞口等的边线及控制线。6、钢筋绑扎时,钢筋交叉点全部逐点采用八字扣绑扎(见下图),扎丝长度根据现场试绑扎后,找出最佳

7、的长度,绑扎完的丝头压向钢筋内侧,方向一致,长度一致,保证扎丝绑扎规矩,钢筋不位移。钢筋绑扎示意图2.4. 钢筋绑扎施工要点2.4.1. 剪力墙、暗柱钢筋绑扎主要方法1、楼板浇筑完砼达到上人强度后,测量人员依据轴线控制网或天顶法将轴线投侧到楼面上,并将墙身线、模板控制线、门窗洞口线及500控制线放出。2、清除钢筋表面的砼浆,调整钢筋的位置,钢筋移位较小者往下剔凿砼,再按1:6坡度较为平缓地折曲复位,主筋归位后在绑一根同直径的钢筋,下部弯150的弯钩;移位严重者应采取植筋处理。3、绑扎暗柱钢筋:按照箍筋的数量将箍筋套入暗柱插筋上,箍筋弯钩叠合处沿柱角竖向循环错开,起讫箍筋应距地50mm。暗柱主筋

8、连接完成之后开始进行箍筋的绑扎,在连接好的柱子钢筋上用粉笔划出箍筋间距,然后将已套好的箍筋往上移动,由上往下采用缠扣绑扎。柱主筋在直螺纹连接处必须有一道箍筋。箍筋转角与竖向主筋交点均要绑扎,箍筋与主筋垂直。连梁绑扎后应把暗柱校正垂直,并用铅丝与连梁连成整体,加斜支撑筋固定。4、绑扎连梁钢筋:暗柱箍筋绑扎完成以后,吊靠垂直,合格后绑扎连梁钢筋,穿好连梁主筋,按照箍筋数量套好箍筋,箍筋叠合处向上并在梁中交错布置。在主筋上划好箍筋间距,依次用缠扣绑扎。过梁箍距暗柱主筋外50mm各设置一道抗震措施箍筋,顶层过梁箍筋通长设置。5、校正洞口垂直度:距暗柱边第二道钢筋设置竖向梯子筋,控制内外立筋的净距。并在

9、平胸部位设置二道水平筋固定好竖向梯子。6、在暗柱立筋上排好墙体水平筋间距线,第一根水平筋距地面50mm,在距离地面6001000mm处绑一道水平筋,然后进行墙体竖筋绑扎。钢筋起步筋距暗柱主筋外50mm,墙体竖向筋搭接根据500标高控制线划分出搭接长度及接头错开长度,以便墙体钢筋整齐均匀。竖筋搭接长度范围内单独绑扎三扣,绑扎牢固均匀。7、绑扎墙体水平筋:由下而上进行,钢筋起步筋为50mm,钢筋的绑扎采用十字花扣,每1米左右加用一个缠扣绑扎,网片钢筋必须全部扎牢。为了保证绑扎钢筋的质量及其绑丝不露出混凝土表面,绑扎钢筋时人要站在被绑扎钢筋的对面,使绑扣朝里,或者随着绑扎完成将富余的绑丝弯到墙体立筋

10、里。钢筋搭接处绑扎三扣:要求距端头50mm各绑扎一扣,中间绑扎一扣。8、暗柱绑扎时,在纵向搭接长度范围内的箍筋应加密设置,其箍筋直径不小于搭接钢筋较大直径的0.25倍,间距不小于搭接钢筋较小直径的5倍且不不大于100mm。9、由于住宅楼地上部分采用大钢模施工,墙体中部位的外挑空调板、飘窗板不能一次浇筑,必须留置插筋二次浇筑,钢筋绑扎完毕后将外甩的钢筋沿根部弯折90度临时固定在外保护层中,待拆模后将薄厚层剔除后将钢筋调直后绑扎,二次浇注。10、墙体绑扎施工后,应根据专业施工预留洞口,加设好洞口附加筋,做到不遗漏。11、墙体筋绑扎完毕应挂好墙体垫块间距800mm,成梅花型布置,绑好墙中拉筋,拉筋6

11、间距600,成梅花型布置。12、墙体、暗柱钢筋经验收合格,支完墙体模板后,距模板上口面100mm加设一道暗柱定位箍及墙体水平梯子定位筋。13、墙内的钢筋如遇洞口,当洞口尺寸不大于250mm时,钢筋绕过洞口,不需切断;当洞口尺寸大于250mm,且小于等于800时,钢筋于洞口边可切断并弯曲锚固,在洞边必须增设补强筋,单侧补强筋面积不少于洞口被切断钢筋面积的一半,且墙内锚固长度laE。2.4.1.1. 剪力墙构造处理1、剪力墙墙身及约束构件竖向钢筋构造剪力墙及边缘构件纵向钢筋连接构造做法示意图剪力墙纵向钢筋顶部构造做法示意图2、剪力墙墙身水平筋锚固构造暗柱端部水平筋锚固构造示意图转角墙水平筋锚固构造

12、示意图翼墙处水平筋锚固构造示意图3、剪力墙预埋套管洞口补强做法:剪力墙留槽加固示意图剪力墙预埋套管加固示意图4、剪力墙连梁开洞加固做法:剪力墙连梁开洞加固示意图5、剪力墙开洞洞口补强做法:剪力墙墙身开洞加固示意图6、剪力墙变截面处竖向分布钢筋做法: 剪力墙变截面处竖向分布钢筋做法7、墙体上、下门洞边暗柱配筋构造做法:墙体上、下门洞边暗柱配筋做法示意图2.4.2. 楼板钢筋绑扎绑扎主要方法1、应按弹出的钢筋位置线,先铺底层钢筋,钢筋起步筋的位置50 mm,受力钢筋与分布筋交叉点均悉数绑扎,绑扎时拉通线进行控制,板的分布钢筋应不小于6200,具体按图纸要求。楼板绑扎均采用正反“八”字扣绑扎。2、设

13、置钢筋马凳,钢筋马凳与底筋绑扎牢固且不能直接放在模板上,钢筋马凳的高度应准确,确保顶板钢筋保护层厚度,每平米不少于1个。3、保护层垫块间距800mm,垫块厚度等于保护层厚度。4、楼板下铁短向上的钢筋置于下层,长向在上;上铁短向钢筋置于上层,长向在下。跨度大于3.60m的板施工时应按照规范起拱。5、板内上下主筋分别锚入梁内、剪力墙内5d且大于1/2支座宽。6、当板与梁底平行时,将板底筋近梁支座处稍向上弯折伸入梁一排底筋之上。7、板内的通长钢筋,板底钢筋应在支座处搭接,板上部钢筋应在跨中1/3范围内搭接。8、凡在板上砌隔墙时,应在墙下板内底部增设加强筋,当板跨不大于1500mm时:214,当板跨在

14、1500mm和2500mm之间时:314,当板跨大于2500mm时:316,加强筋锚固于两端支座内。9、板内的钢筋如遇洞口,当洞口尺寸不大于250mm时,钢筋绕过洞口,不需切断;当洞口尺寸大于250mm,且小于等于800时,钢筋于洞口边可切断并弯曲锚固,在洞边必须增设补强筋,单侧补强筋面积不少于洞口被切断钢筋面积的一半,且楼板短跨方向补强筋必须锚入支座,长跨方向伸出洞口长度不小于锚固长为La。圆形洞口除洞边加补强筋外,需在洞边板上下皮同时配置28、212的环形筋。10、所有楼板阳角均需附加放射筋。首层楼板在阳角处附加5根10放射布置,长度不小于1米。顶层楼板在阳角处附加5根8放射布置,长度不小

15、于1米。楼板阳角附加示意图2.4.3. 楼梯钢筋绑扎1、楼梯模板支好后,首先绑扎楼梯梁筋。在模板上画出板筋分布线并绑扎板筋,板筋的每个交点均须绑扎。 2、楼梯应派专人独立施工,与顶板一同浇筑。3、楼梯钢筋构造示意图:楼梯踏步构造示意图4、楼梯踏步护角做法:每个楼梯踏步增加圆10的护角钢筋,在混凝土浇筑墙将锚筋预埋在混凝土中,且固定在模板上。圆钢护角构造示意图2.4.4. 钢筋保护层控制1、为有效控制底板钢筋保护层厚度,基础底板:选用大理石或混凝土垫块。墙、柱:保护层采用塑料卡;梁底:采用混凝土垫块,梁两侧采用塑料卡,楼板:楼板采用塑料垫块。具控制方法见下:部 位保护层厚度(mm)保护层控制方法各层楼板、楼梯、剪力墙15梯子筋和混凝土垫块或采用双F卡阳台、悬挑板15混凝土垫块3. 质量标准3.1. 主控项目:1、钢筋进场时,应按钢筋混凝土用热
